DESCRIPCIÓN GENERAL

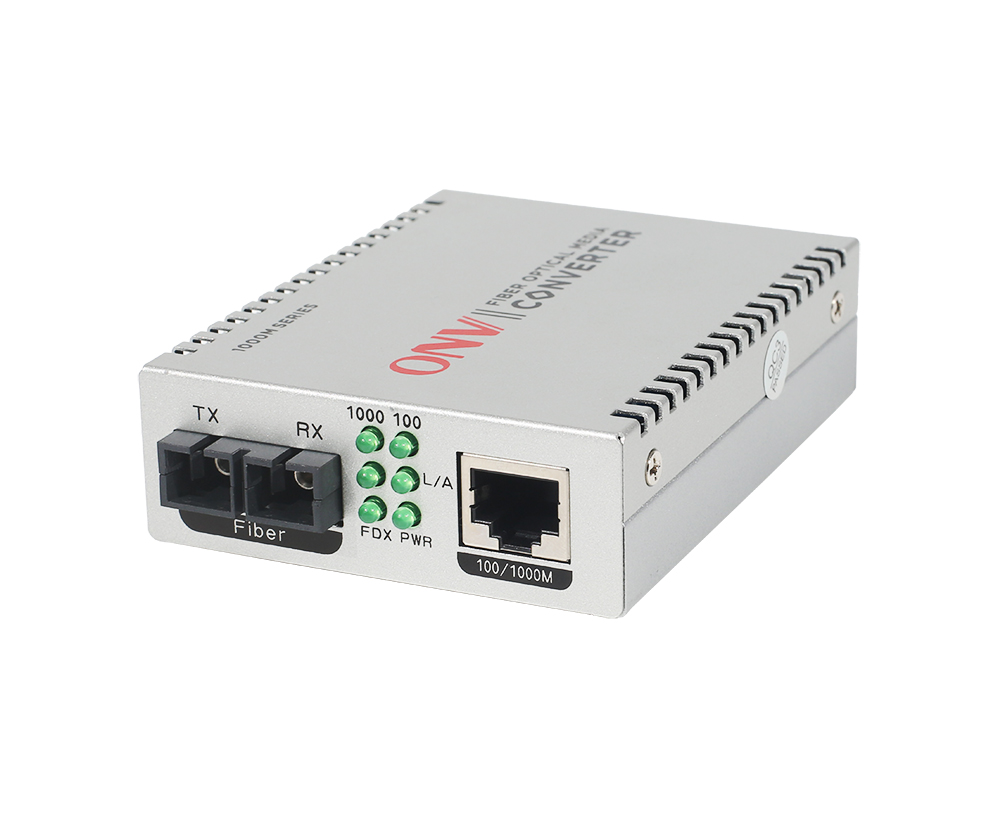

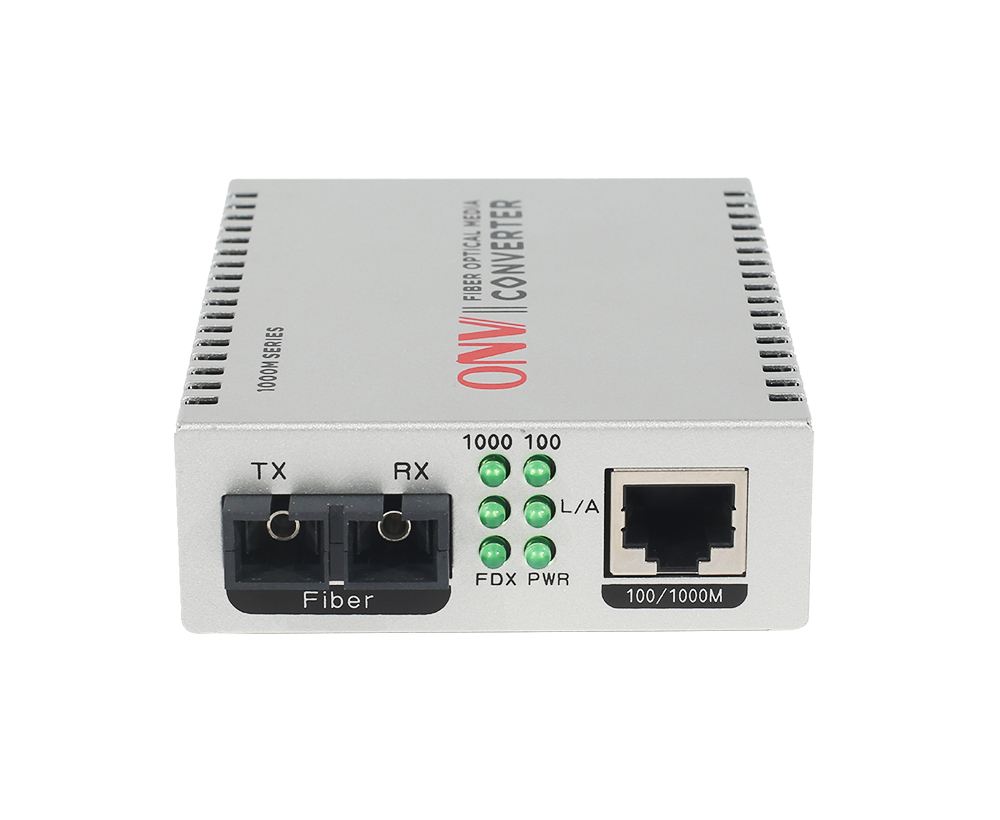

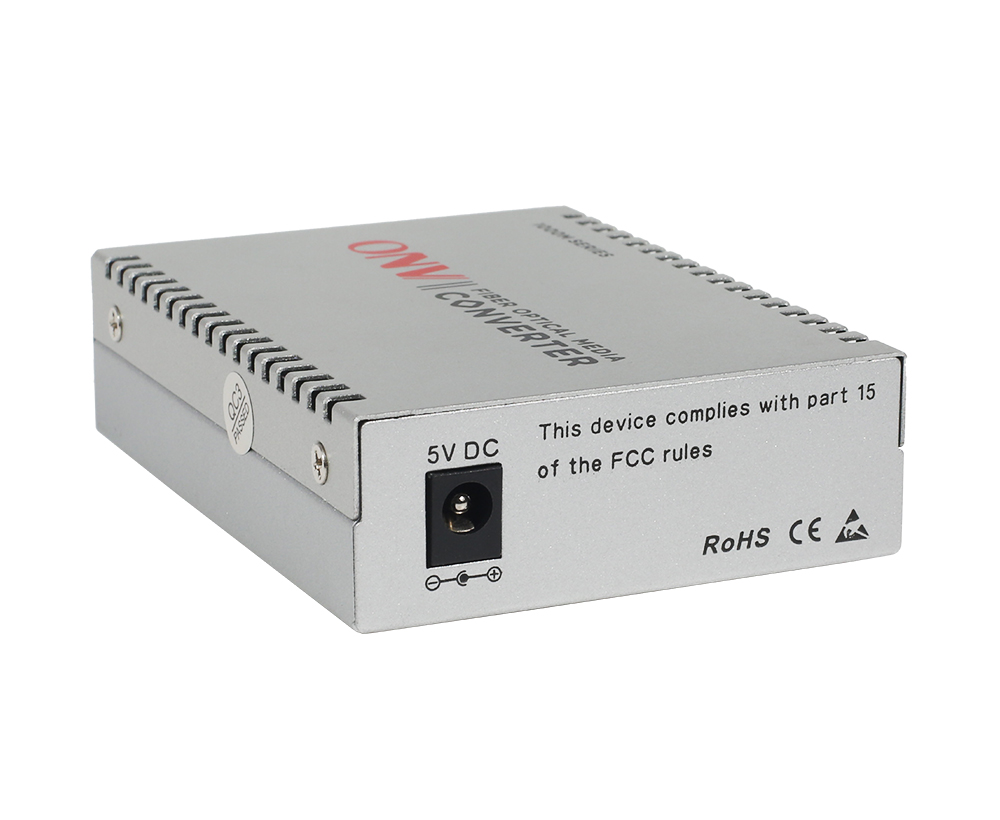

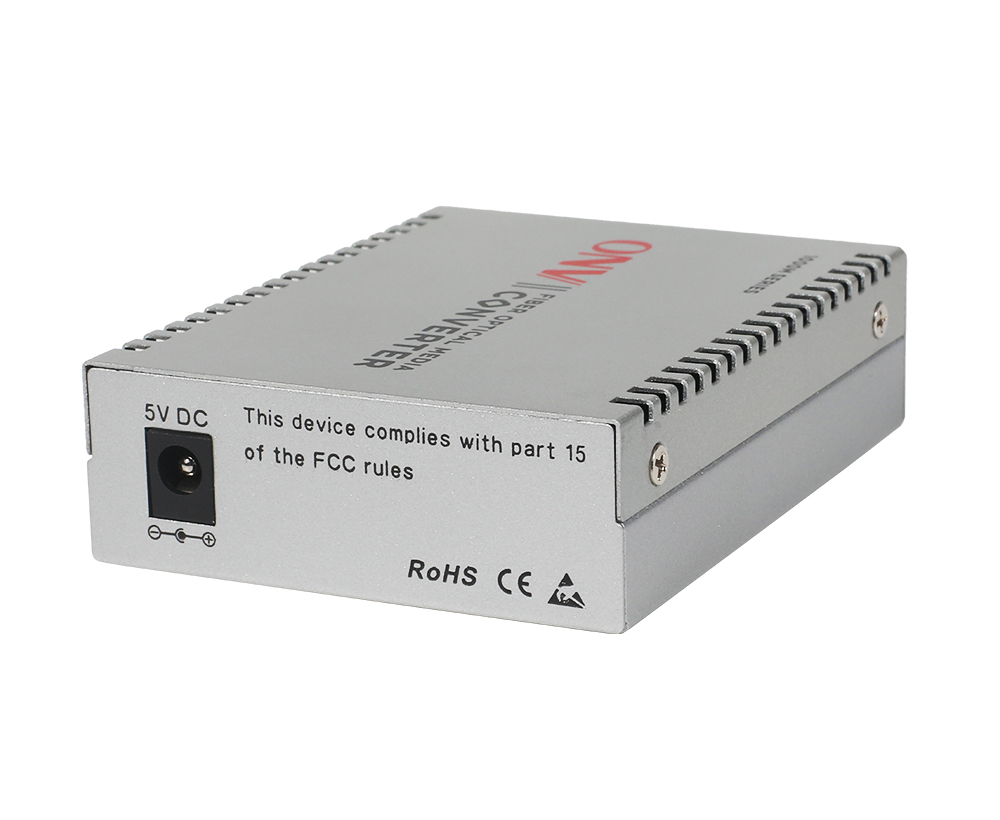

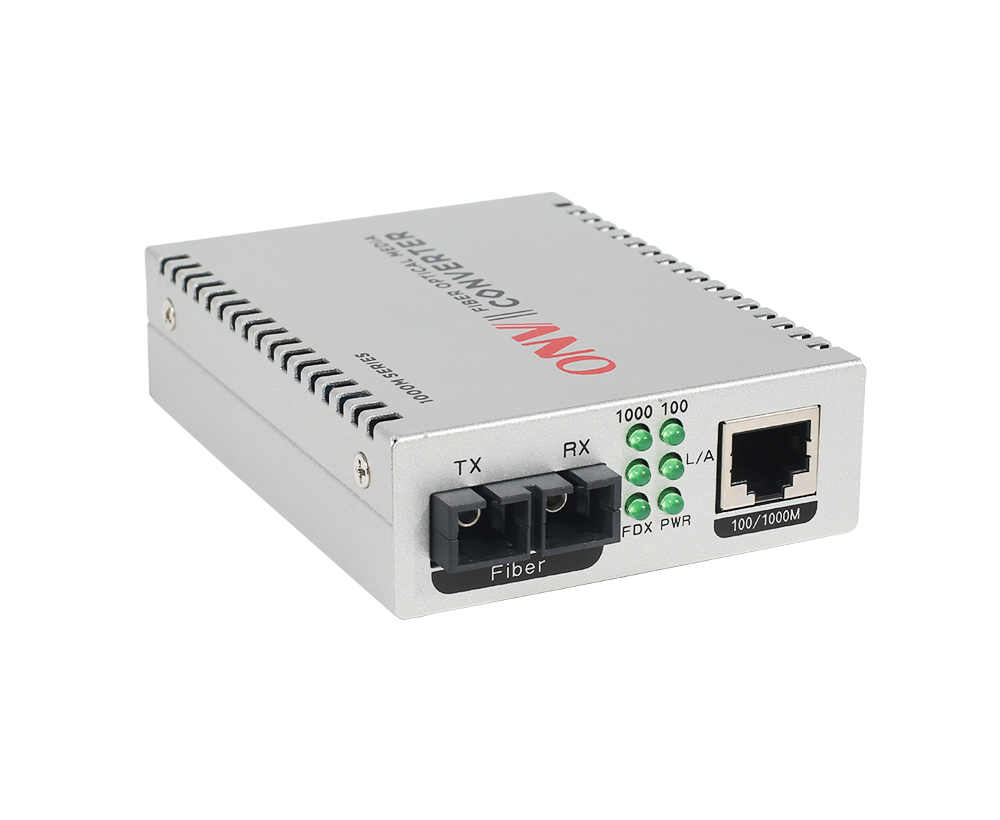

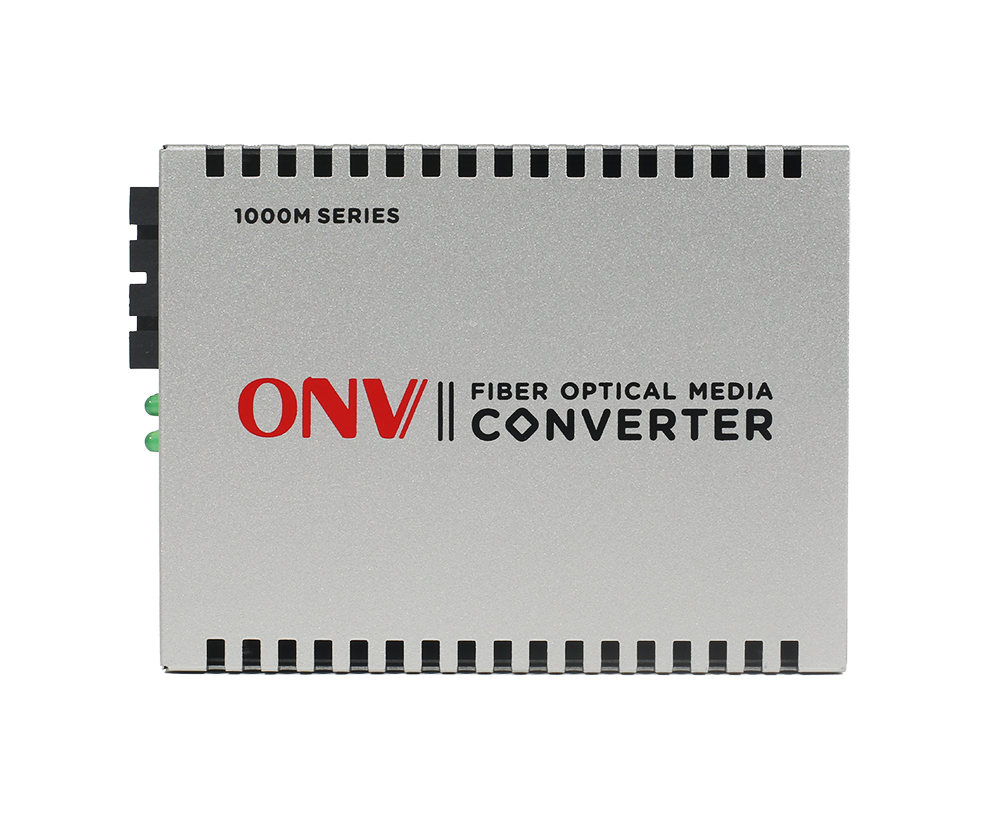

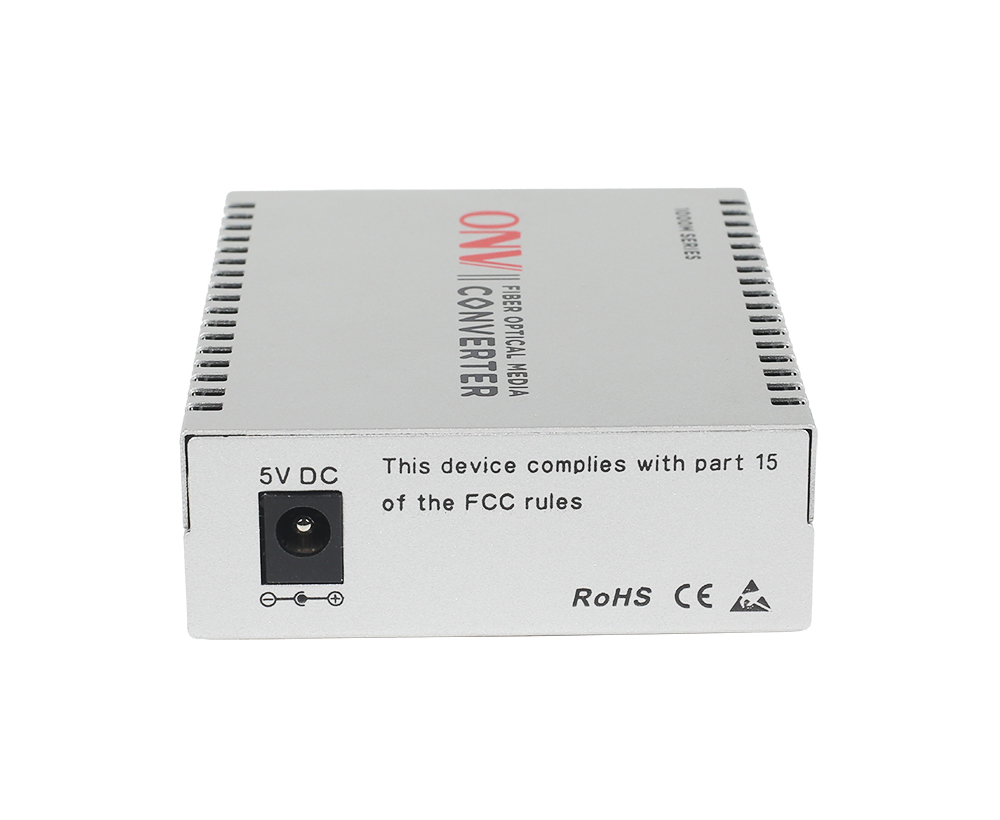

El ONV1110-SCX-O es un convertidor de medios de fibra GigabitDesarrollado de forma independiente por ONV. Tiene 1*10/100/1000Base-T RJ45 puerto y 1*1,25G uplink SC puerto de fibra. Los usuarios pueden seleccionar diferentes módulos ópticos, como fibra dual multimodo, fibra dual monomodo y fibra única monomodo. El convertidor de medios adopta soluciones de chip de grado de telecomunicaciones de nivel empresarial con un rendimiento estable, excelente calidad y rendimiento de alto costo. Es adecuado para escenarios de aplicaciones de acceso de fibra óptica, como monitoreo de seguridad, cobertura inalámbrica, transporte inteligente y ciudades seguras para formar una red de comunicación rentable y estable. Modo no administrado, plug and play, sin configuración, fácil de usar.
CARACTERÍSTICA
Transmisión fotoeléctrica de la conversión de Ethernet del gigabit
◇Apoyo no bloqueo de reenvío de velocidad de alambre.
◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.
◇SUpportPuerto Gigabit RJ45 y puerto de fibraCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.
Fácil de usar y simple de mantener
◇Soporte full-duplex/ half-duplex modo de trabajo con función de negociación automática.
◇Identificación automática de líneas cruzadas de par trenzado MDI/MDI-X y líneas paralelas.
◇Indicación de estado de trabajo LED para el diagnóstico de red y comprobación de fallos, reduciendo la carga de trabajo de mantenimiento.
◇Plug and play, sin configuración, fuente de alimentación centralizada y gestión de conexión centralizada a través de rack de ranura 2U-14.
◇Compatible con IEEE802.3ab 1000Base-T, protocolos de red de IEEE802.3z 1000Base-X, auto-negociación de la tarifa del puerto el 10/100/1000M.
STablaANdRPor eliable
◇CCC, CE, FCC, RoHS.
◇Bajo consumo de energía, sin ventilador, carcasa de acero galvanizado y excelente disipación de calor aseguran un funcionamiento estable del producto.
INFORMACIÓN DE PEDIDO
|
Modelo |
Descripción |
|
ONV1110-MCX-O |
GigabitFibra dual multimodoConvertidor de medios con puerto RJ45 1*10/100/1000M y puerto de fibra SC 1*1,25G. 850nm/ 0-550m. La potencia total es de 4W. Suministro de energía externa. |
|
ONV1110-SCX-O |
GigabitFibra dual de modo únicoConvertidor de medios con puerto RJ45 1*10/100/1000M y puerto de fibra SC 1*1,25G. 1310nm/ 0-20km. La potencia total es de 4W. Suministro de energía externa. |
|
ONV1110S-SCX-O-A |
GigabitFibra única monomodoConvertidor de medios con puerto RJ45 1*10/100/1000M y puerto de fibra SC 1*1,25G. 1310nm/ 0-20km. La potencia total es de 4W. Suministro de energía externa. |
|
ONV1110S-SCX-O-B |
GigabitFibra única monomodoConvertidor de medios con puerto RJ45 1*10/100/1000M y puerto de fibra SC 1*1,25G. 1550nm/0-20km. La potencia total es de 4W. Suministro de energía externa. |
|
ONV1110-MLX-F |
GigabitFibra dual multimodoMedios convertidor con el puerto RJ45 del 1*10/100/1000M y el puerto de la fibra de 1*1,25G SFP. 850nm/ 0-550m. La potencia total es de 4W. Suministro de energía externa. |
|
ONV1110-SLX-F |
GigabitFibra dual de modo únicoMedios convertidor con el puerto RJ45 del 1*10/100/1000M y el puerto de la fibra de 1*1,25G SFP. 1310nm/ 0-20km. La potencia total es de 4W. Suministro de energía externa. |
|
ONV1110S-SLX-A |
GigabitFibra única monomodoMedios convertidor con el puerto RJ45 del 1*10/100/1000M y el puerto de la fibra de 1*1,25G SFP. 1310nm/ 0-20km. La potencia total es de 4W. Suministro de energía externa. |
|
ONV1110S-SLX-B |
GigabitFibra única monomodoMedios convertidor con el puerto RJ45 del 1*10/100/1000M y el puerto de la fibra de 1*1,25G SFP. 1550nm/0-20km. La potencia total es de 4W. Suministro de energía externa. |
LISTA DE EMBALAJE
|
Lista de embalaje |
Contenido |
Qty |
Unidad |
|
2-puertoGConvertidor de medios de fibra dual monomodo igabit |
1 |
SPor et |
|
|
Guía del usuario |
1 |
PC |
|
|
Tarjeta de garantía y certificado de conformidad |
1 |
PC |
ESPECIFICACIÓN TÉCNICA
|
Modelo |
ONV1110-MCX-O |
ONV1110-SCX-O |
ONV1110S-SCX-O-A/B |
|
Características de la interfaz |
|||
|
Puerto fijo |
1 * puerto 10/100/1000Base-T RJ45 (datos) 1*1,25G uplink SC puerto de fibra (datos) |
||
|
Puerto Ethernet |
Auto-detección 10/100/1000Base-T, autoadaptación llena/semidúplex de MDI/ MDI-X |
||
|
Transmisión de par trenzado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros) |
||
|
Puerto de fibra óptica |
Puerto SC de fibra dual multimodo |
Puerto SC de fibra dual monomodo |
Puerto SC de fibra única monomodo |
|
Cable óptico/distancia |
Multi-modo: 850nm/ 0-550m, 1310nm/ 0-2km, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km |
||
|
Parámetro de chip |
|||
|
Protocolo de red |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
||
|
Modo de reenvío |
Almacenar y reenviar (velocidad completa del alambre) |
||
|
Capacidad de conmutación |
2,0 Gbps (sin bloqueo) |
||
|
Tasa de reenvío @ 64byte |
3,0 Mpps |
||
|
Mac |
2K |
||
|
Memoria de búfer |
1M |
||
|
Marco Jumbo |
1632byte |
||
|
Indicador LED |
Potencia: PWR (verde), datos: L/A (verde),Dúplex medio/completo: FDX (verde),Tasa: 100/1000 (verde) |
||
|
Suministro de energía |
|||
|
PWR total/voltaje de entrada |
3,5 W/5VDC |
||
|
Consumo de energía |
En espera <1W, carga completa <4W |
||
|
Parámetro físico |
|||
|
Temp de la operación/ Humedad |
-20 °C ~ + 55 °C, 5% ~ 90% RH sin condensación |
||
|
Temp de almacenamiento/ Humedad |
-40 °C ~ + 85 °C, 5% ~ 95% RH sin condensación |
||
|
Dimensión (L * W * H) |
106,7*72*26mm |
||
|
Peso neto/bruto |
0,3 kg/0,45 kg |
||
|
Instalación |
Escritorio, montaje en rack 2U-14 |
||
|
Certificación & Garantía |
|||
|
Protección contra rayos |
Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30 |
||
|
Certificación |
CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC |
||
|
Garantía |
3 años, mantenimiento de por vida. |
||
