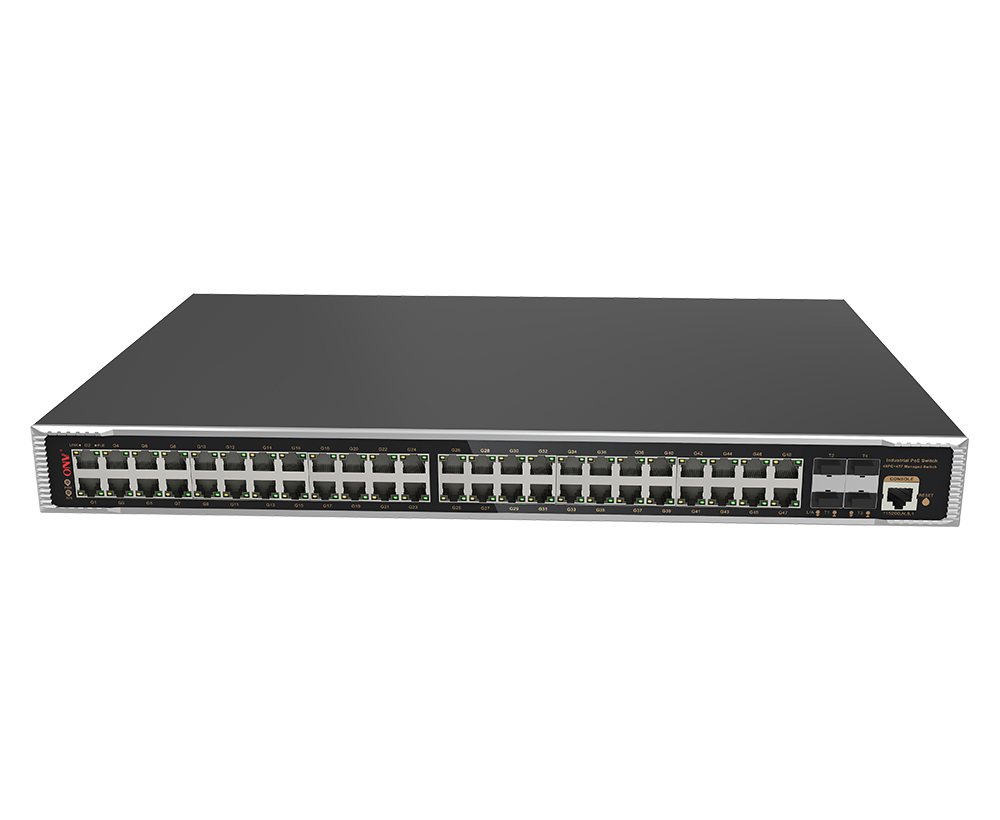

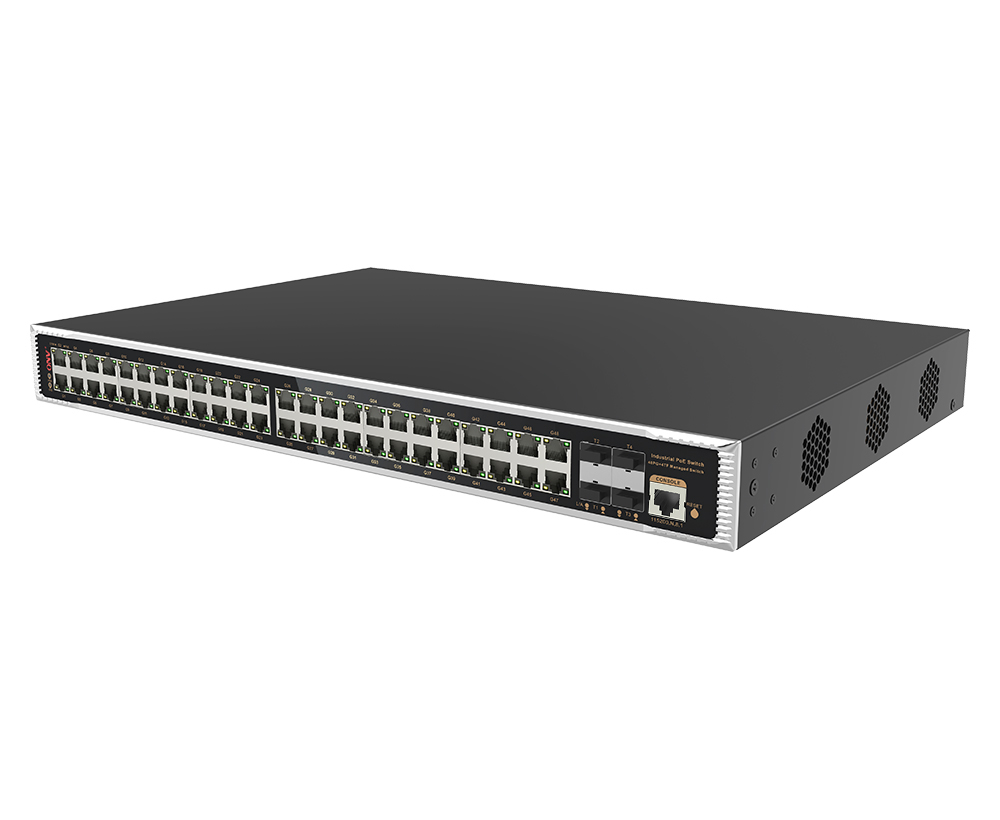

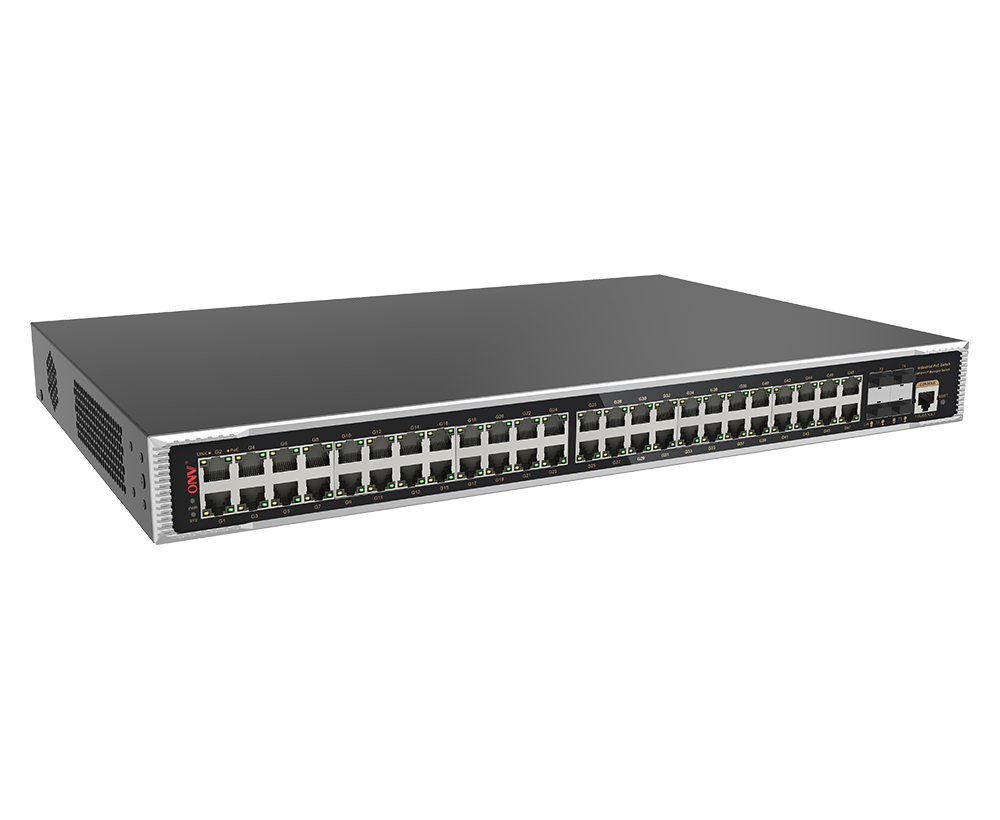

Conmutador PoE industrial gestionado L2 de 52 puertos de enlace ascendente 10G

Modelo： ONV-IPS36048PFM

Conmutador PoE industrial administrado L2 con puertos de fibra SFP de enlace ascendente de 4*1/10G y puertos RJ45 de 48*10/100/1000M. El puerto 1-48 puede apoyar el estándar de IEEE 802,3 af/at PoE. Incorpora una fuente de alimentación de 600W e instalación de gabinete de 1U/19 ”.

Quiero hacer una investigación

Información general
Especificación técnica

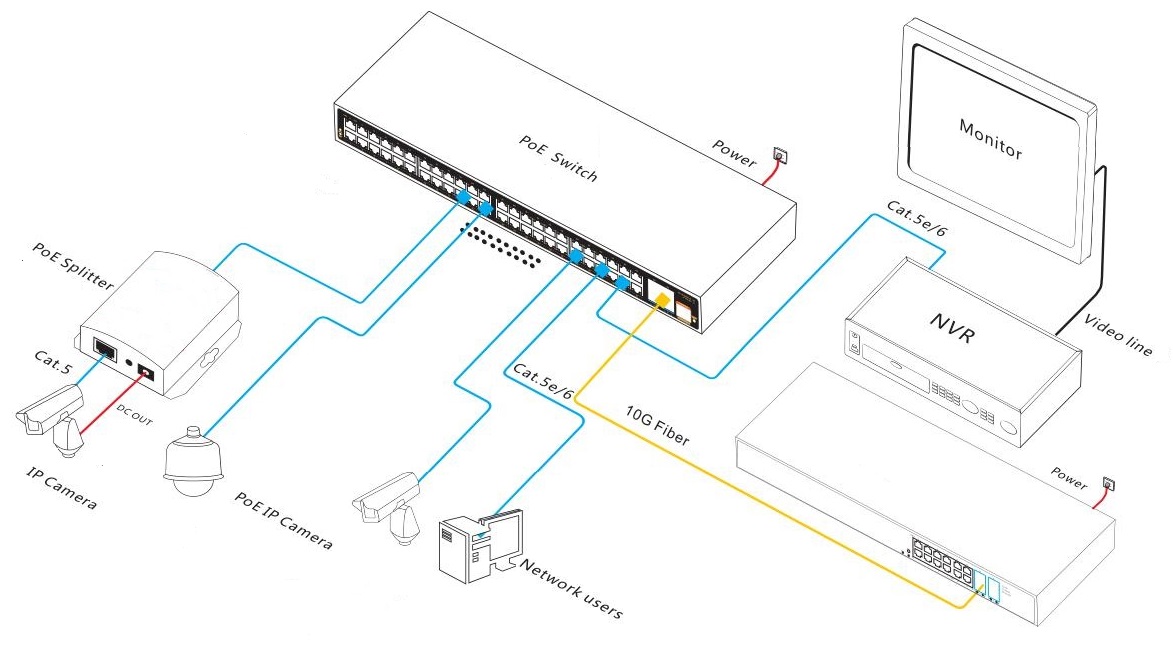

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS36048PFM es un enlace ascendente 10G manejó PoE industrialInterruptor desarrollado independientemente por ONV. Tiene 48*10/100/1000Base-TAdaptativoPuertos RJ45 y puertos de fibra SFP + de enlace ascendente 4*1/10G. Puerto 1-48Puede apoyar el estándar de IEEE 802,3 af/at PoE y el poder del PoE del solo-puerto alcanza 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbricos, cámaras IP, teléfonos VoIP y sensores industriales a través de un cable de red. También cumple con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para el transporte inteligente, el tránsito ferroviario, la energía eléctrica, la minería, la metalurgia, la energía verde y las escenas industriales como el envío, la metalurgia y la construcción de energía verde que forman una red de comunicación rentable, estable y confiable.

La ONV-IPS36048PFMTiene la función de administración de red L2 + para admitir la administración IPV4/IPV6, reenvío de velocidad de línea completa de rutas estáticas, mecanismo de protección de seguridad completo, política ACL/QoS completa y funciones VLAN ricas para una fácil administración y mantenimiento. Soporta múltiples protocolos de redundancia de red STP/ RSTP/ MSTP (<50ms) y ITU-T ERPS G.8032 (<20ms) para mejorar la copia de seguridad del enlace y la fiabilidad de la red. Cuando falla una red unidireccional, la comunicación se puede restaurar rápidamente para garantizar importantesCComunicación continua de aplicaciones. De acuerdo con las necesidades de la aplicación, la administración de la fuente de alimentación PoE, el control de flujo de puertos, la división VLAN, STP, RSTP y otras configuraciones de aplicaciones se pueden realizar a través de métodos de administración de red Web, CLI y SNMP.

CARACTERÍSTICA

Acceso de velocidad de línea Gigabit, puerto de fibra SFP + de enlace ascendente 1/10G

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE 802.3x y half-duplex basado en Backpressure.

◇Admite el puerto Gigabit RJ45 y la combinación de puerto de fibra SFP + de enlace ascendente 1/10G, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇La gestión de red PoE, realiza la asignación de energía del puerto PoE, configuración de prioridad, visualización del estado de la energía del puerto, programación de tiempo, etc.

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇El puerto PoE admite el mecanismo de prioridad. Cuando la potencia restante es insuficiente, se da prioridad a la potencia del puerto de alta prioridad para evitar la sobrecarga del dispositivo.

◇Los puertos RJ45 48*10/100/1000Base-T admiten alimentación PoE, cumpliendo con los requisitos de alimentación PoE de monitoreo de seguridad, sistemas de automatización industrial, cobertura inalámbrica y otros escenarios.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Fuerte capacidad de procesamiento empresarial

◇Soporte ERPS red de anillo y STP/RSTP/MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad de QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇Fuente de alimentación de desarrollo propio, alta redundancia, que proporciona una salida de potencia PoE estable y a largo plazo.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link y PoE.

◇Bajo consumo de energía, con ventilador, carcasa de metal de acero galvanizado y excelente disipación de calor para garantizar un funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Monitoreo de la CPU, monitoreo de la memoria, detección de ping y detección de cables.

◇HTTPS, SSV3, SSH V1/V2 y otros métodos de cifrado hacen que la administración sea más segura.

◇RMON, los registros del sistema y las estadísticas de tráfico de puertos facilitan la optimización y transformación de la red.

◇LLDP facilita que el sistema de gestión de red consulte y determine el estado de la comunicación del enlace.

◇Gestión de la red web, CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet y otros métodos diversificados de la gestión y del mantenimiento.

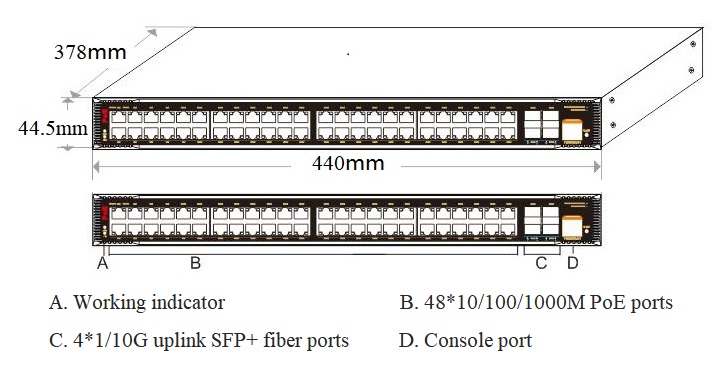

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-IPS36048PFM	Conmutador PoE industrial administrado L2 con puertos de fibra SFP de enlace ascendente de 41/10G y puertos RJ45 de 4810/100/1000M. Puerto 1-48CUn soporte IEEE 802,3 af/at estándar PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	600W
Nota:El módulo óptico no está incluido y debe adquirirse por separado.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	52-port 10G uplink manejó el interruptor industrial del PoE	1	Establecer
	Adaptador RJ45-DB9CCapaz	1	PC
	Cable de alimentación de CA	1	PC
	Kits de montaje	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
Módulo óptico 1,25G	2630-G	Módulo óptico SFP industrial, 1,25G fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2632-G	Módulo óptico industrial de SFP, fibra dual monomodo 1,25G 1310nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	El módulo óptico industrial de SFP, fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-SC-G	Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC, apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-SC-G	Módulo óptico SFP industrial, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC, admite función DDM y conexión en caliente.	PC
Módulo óptico 10G	6630-G	Módulo óptico industrial de SFP +, fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión 10G: los 300m, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	7832-G	Módulo óptico SFP + industrial, 10G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	7832-33-G	Módulo óptico SFP + industrial, 10G monomodo de fibra única TX1330nm/ RX1270nm, distancia de transmisión: 20km, interfaz LC, admite la función DDM y conexión en caliente.	PC
	7832-27-G	Módulo óptico industrial SFP +, fibra monomodo 10G TX1270nm/ RX1330nm, distancia de transmisión: 20km, interfaz LC, admite función DDM y conexión en caliente.	PC

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS36028PFM	El interruptor industrial manejado L2 + del PoE con los puertos RJ45 de los 2410/100/1000M y 41/10G uplink los puertos de la fibra de SFP +. El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.
ONV-IPS36036PFM	El interruptor industrial manejado L2 + del PoE con los puertos RJ45 de los 2410/100/1000M y los puertos de la fibra de los 8100/1000M SFP y 4*1/10G uplink los puertos de la fibra de SFP +. El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS36048PFM
Características de la interfaz
Puerto fijo	2 * AC100-240V puertos de entrada 1 * puerto RS232 consola (115200, N, 8,1) 41/10G uplink puertos de fibra SFP (datos) Puertos 4810/100/1000Base-T PoE (datos/potencia) 2 * puertos de entrada DC48-57V (soporte de protección de polaridad inversa)
Puerto Ethernet	Puerto 1-48 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Puerto de la ranura de SFP	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Transmisión de par trenzado	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico	Multimodo: 850nm/ 0 ~ 550m (1,25G), 850nm/ 0 ~ 300m(10G), monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad completa del alambre)
Capacidad de conmutación	176Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	131Mpps
CPU	500MHz
DRAM	4G
FLASH	256M
Mac	32K
Memoria de búfer	32M
Marco Jumbo	9,6 K
Indicador LED	Potencia: PWR (amarillo), Sistema: SYS (verde), Red: Link/Act (amarillo), PoE: PoE (verde), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí
PoE y fuente de alimentación
Puerto PoE	Puerto 1 a 48
Gestión de PoE	Configuración de límite de potencia total de la fuente de alimentación PoE Inicio de retardo de potencia, trabajo PoE y programación de tiempo Visualización del estado de trabajo del puerto PoE, configuración de prioridad de salida del puerto PoE Puerto PoE distribución de potencia de salida, PoE encendido/apagado, af/at distribución de energía
Pin de la fuente de alimentación	1/2( ) 3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 af/at
Consumo de energía	Espera <35W, carga completa <600W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 6.6A
Puerto de entrada de energía	Puerto del interruptor de alarma, 2 * puertos de entrada de energía de CA, 2 * puertos de entrada de DC48-57V Diseño de puerto de potencia de entrada dual: prioridad de fuente de alimentación de CA para apoyar la protección de conexión anti-reversa, y cambia automáticamente a la conexión de CC cuando falla la alimentación.
Parámetro físico
Operación Temp/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH no condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH no de condensación
Dimensión (L * W * H)	44037844,5mm
Peso neto/bruto	6,75 kg/7,55 kg
Instalación	Escritorio, gabinete de 1U/19”
Certificación & Garantía
Protección contra rayos	IEC61000-4-3 (RS):10 V/m (80-1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV Nivel de protección: IP30, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Ajuste de la protección de la temperatura del puerto, control de flujo de IEEE 802.3x (dúplex completo) El límite de velocidad del flujo del mensaje en el puerto de acceso, mini tamaño de partícula es 64Kbps.
Característica L3	Protocolo ARP max 1024 entradas Enrutamiento estático/enrutamiento predeterminado max 128 entradas Gestión de red L2, gestión de pila dual IPV4/IPV6 Enrutamiento y reenvío L3, y comunicación entre diferentes segmentos de red y diferentes VLAN
VLAN	Configuraciones de puertos de acceso, troncales e híbridos VLAN basada en puerto (4K), IEEE802.1q, configuración QinQ VLAN de voz, VLAN basada en protocolo, VLAN basada en direcciones MAC
Agregación de puertos	LACP, agregación estática, Max 26 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red en anillo	G.8032 (ERPS), Tiempo de recuperación inferior a 20ms. 255 anillo a lo sumo, Max 254 dispositivos por anillo.
Multicast	MLD Snooping, VLAN del Multicast, IGMP Snooping v1/v2/v3, grupos máximos del multicast 1024, registro rápido hacia fuera
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Limitación de velocidad basada en flujo, redirección basada en flujo Algoritmo de programación de colas (SP, WRR, SP WRR) Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS, Marca de prioridad/Observación
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Mac agujeros negros, protección de la fuente IP IEEE802.1X y autenticación de direcciones MAC Broadcast storm control, Backup para datum de host SSH 2,0, SSL, aislamiento de puertos, límite de velocidad de mensajes ARP Gestión jerárquica del usuario y protección de contraseña Ataque Anti-DoS, certificación AAA & RADIUS & TACACS IP-MAC-VLAN-Puerto vinculante, inspección ARP, MAC límite de aprendizaje
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP, Retransmisión DHCP
Gestión	Reloj del NTP, restauración de un tecleo, SNMP V1/V2/V3 Registro de trabajo del sistema, gestión de red web (https) Detección de ping, protocolo de descubrimiento de capa de enlace (LLDP) Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Comprobación del estado del cable, Visualización del estado de utilización instantánea de CPU Configuración de la línea de comandos Consola/Módem AUX/Telnet/ CLI FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
