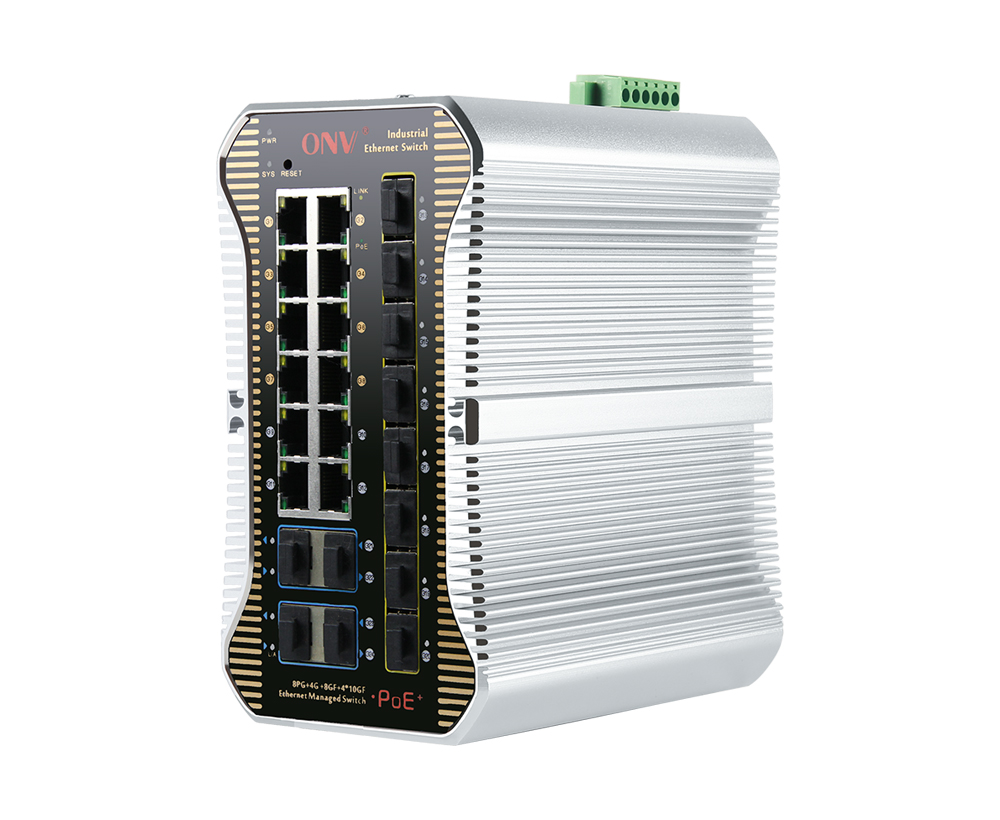

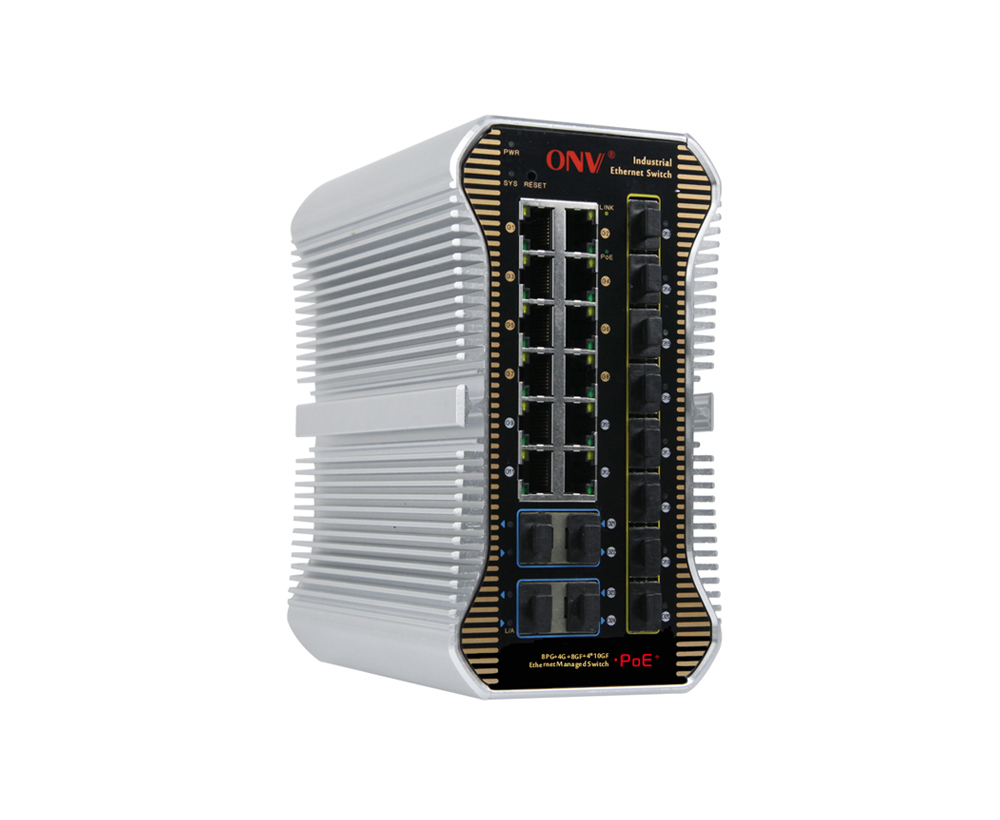

El ONV-IPS38248PFM es un conmutador PoE industrial gestionado por enlace ascendente de 10G desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos 12*10/100/1000Base-T y puertos de fibra SFP de enlace ascendente 8*100/1000Base-X y puertos de fibra SFP + de enlace ascendente 4*1/10G. Puerto 1-8Puede apoyar estándar de IEEE 802,3 af/at PoE y el poder del PoE del solo-puerto hasta 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente los dispositivos de recepción de energía que cumplen con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbrico, cámara IP, VoIP y sensores industriales a través del cable de red. También cumple con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para transporte inteligente, tránsito ferroviario, industria energética, minería, petróleo y escenas industriales como transporte marítimo, metalurgia y construcción de energía verde que forman una red de comunicación rentable, estable y confiable.
La ONV-IPS38248PFMTiene funciones de gestión de red L3, admite gestión IPV4/ IPV6, reenvío de velocidad de línea completa de enrutamiento dinámico, mecanismo de protección de seguridad completo, estrategia ACL/QoS perfecta y funciones VLAN ricas para una fácil gestión y mantenimiento. Tiene tecnología de red de anillo líder, admite varios protocolos de red de anillo redundante de grado industrial y todos los puertos pueden formar anillos. Soporta cadena, estrella, estrella doble, anillo, anillo tangente, anillo de intersección, anillo acoplado y el tiempo de recuperación de la red de anillo dentro de 20ms. Tiene una alta confiabilidad, seguridad y capacidad de administración para garantizar la transmisión confiable de datos clave. Es compatible con la gestión remota y coopera con la plataforma de gestión de red ONV-NMS para la gestión de clústeres para lograr la gestión de red de punto ciego de proceso completo.
CARACTERÍSTICA
Acceso Gigabit, enlace ascendente 1/10G SFP + puerto de fibra
◇Apoyo no bloqueo de reenvío de velocidad de alambre.
◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.
◇Admite el puerto Gigabit RJ45 y la combinación de puerto de fibra SFP + de enlace ascendente 1/10G, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.
Fuente de alimentación inteligente PoE
◇La gestión de red PoE, realiza la asignación de energía del puerto PoE, configuración de prioridad, visualización del estado de la energía del puerto, programación de tiempo, etc.
◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.
◇8*10/100/1000Base-T Los puertos RJ45 admiten alimentación PoE, cumpliendo con los requisitos de alimentación PoE de monitoreo de seguridad, sistemas de automatización industrial, cobertura inalámbrica y otros escenarios.
Seguridad
◇Aislamiento portuario y control de tormentas.
◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.
◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.
Fuerte capacidad de procesamiento de negocios
◇Soporte de red de anillo ERPS industrial y STP/ RSTP/ MSTP para eliminar bucles de capa 2 y realizar copias de seguridad de enlace.
◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.
◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.
◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.
◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.
◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.
Estable y fiable
◇CCC, CE, FCC, RoHS.
◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR,SYS,Vínculo, YPoe.
◇Bajo consumo de energía, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.
Fácil gestión de O & M
◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.
◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.
◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.
◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.
◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

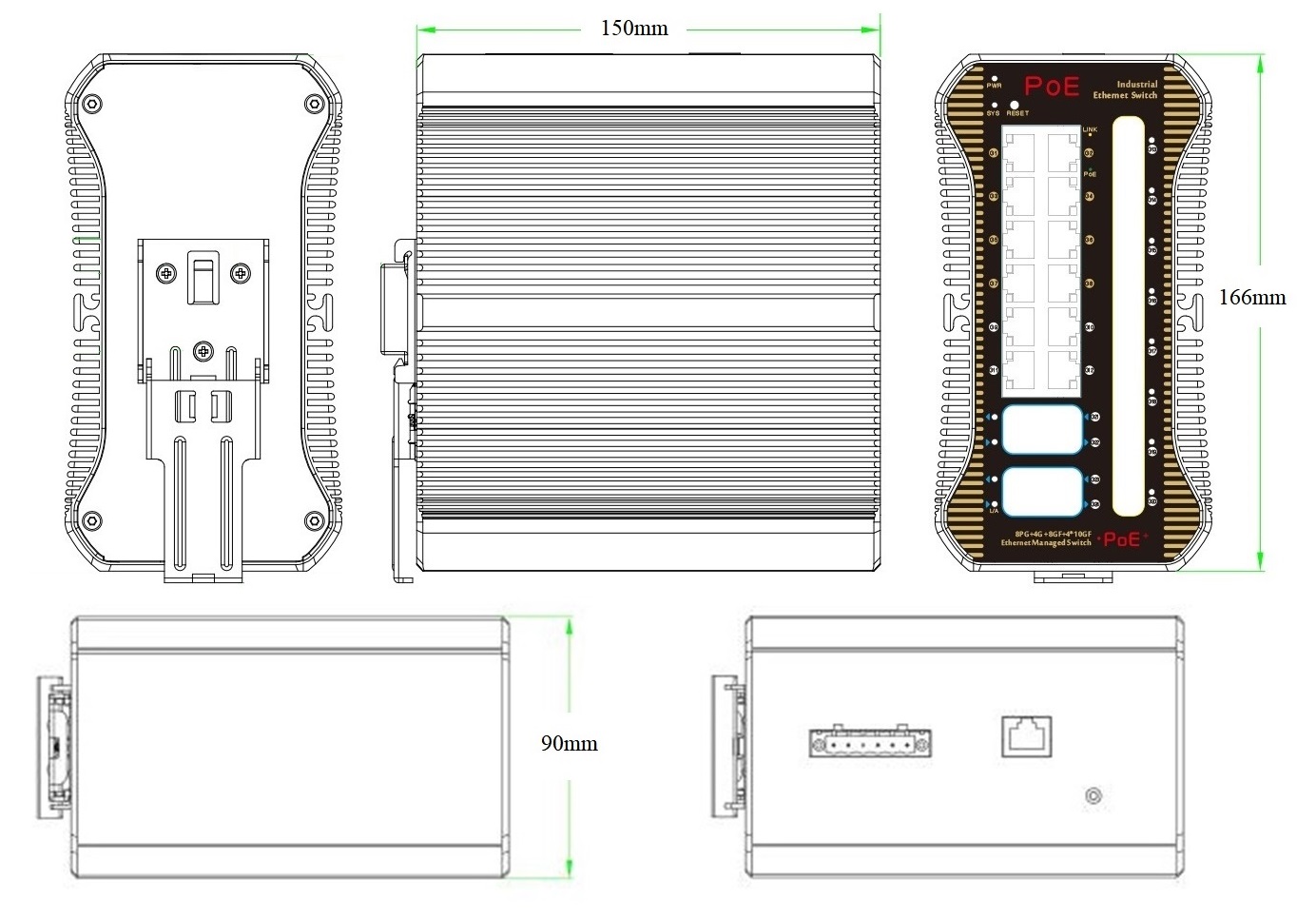

DIMENSIÓN
INFORMACIÓN DE PEDIDO
|
Modelo |
Descripción |
Suministro de energía recomendado |
|
ONV-IPS38248PFM |
L3Interruptor PoE industrial gestionado con puertos RJ45 de 12*10/100/1000M y puertos de fibra SFP uplink de 8*100/1000M y puertos de fibra SFP + uplink de 4*1/10G. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN. |
120W/240W |
|
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse. |
||
LISTA DE EMBALAJE
|
Lista de embalaje |
Contenido |
Qty |
Unidad |
|
24-port 10G uplink manejó el interruptor industrial del PoE |
1 |
Establecer |
|
|
Cable adaptador RJ45-DB9 |
1 |
PC |
|
|
Guía del usuario |
1 |
PC |
|
|
Tarjeta de garantía y certificado de conformidad |
1 |
PC |
MÓDULO ÓPTICO
|
Producto |
Modelo |
Descripción |
Unidad |
|
Módulo óptico 1,25G
|
2630-G |
Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
2632-G |
Módulo óptico industrial de SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2612-T-G |
Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
Por 2613-R-G |
Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2612-T-SC-G |
Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2613-R-SC-G |
Módulo óptico SFP industrial, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
Módulo óptico 10G
|
6630-G |
Módulo óptico industrial de SFP +, 10G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 300m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
7832-G |
Módulo óptico industrial de SFP +, fibra dual monomodo 10G 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
7832-33-G |
Módulo óptico industrial de SFP +, sola fibra monomodo 10G TX1330nm/ RX1270nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
7832-27-G |
Módulo óptico industrial de SFP +, sola fibra monomodo 10G TX1270nm/ RX1330nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
PSUMINISTRO DE OWER
|
Producto |
Modelo |
Descripción |
Unidad |
|
Fuente de alimentación industrial de carril DIN 120W |
GWS-DP120-48 |
Carril DIN 120W único conjunto de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 2.3A Voltaje de salida: DC48V, 2.5A Temperatura de la operación: -40 ℃ a 70 ℃ |
PC |
|
Fuente de alimentación industrial de carril DIN 240W |
GWS-DP240-48 |
Carril DIN 240W conjunto único de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60Hz, 3.0A Voltaje de salida: DC48V, 5.0A Temperatura de operación: -40 ℃ a + 70 ℃ |
PC |
PRODUCTO RELACIONADO
|
Modelo |
Descripción |
|
ONV-IPS33108PFM |
Conmutador PoE industrial administrado L2 + con puertos RJ45 de 10*10/100/1000M y puertos de fibra SFP de enlace ascendente de 2*100/1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN. |
|
ONV-IPS33148PFM |
L2 + manejó el interruptor industrial del PoE con los puertos RJ45 del 10*10/100/1000M y los 4*100/1000M uplink los puertos de la fibra de SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN. |
|
ONV-IPS33168PFM |
L2 + manejó el interruptor industrial del PoE con los puertos RJ45 de los 8*10/100/1000M y los 8*100/1000M uplink los puertos de la fibra de SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN. |
|
ONV-IPS33168PFM-4GF |
L2 + manejó el interruptor industrial del PoE con los puertos RJ45 del 12*10/100/1000M y los puertos uplink de la fibra de los 4*100/1000M SFP. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN. |
|
ONV-IPS36168PFM |
El interruptor industrial manejado L2 + del PoE con los puertos RJ45 del 12*10/100/1000M y 4*1/10G uplink los puertos de la fibra de SFP +. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Puede soportar doble entrada de alimentación redundante de CC y montaje en carril DIN. |
|
ONV-IPS36248PFM |
El switch PoE industrial administrado L2 + con puertos RJ45 de 12*10/100/1000M y puertos de fibra SFP de enlace ascendente de 8*100/1000M y puertos de fibra SFP + de enlace ascendente de 4*1/10G. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Es compatible con doble entrada de fuente de alimentación DC y montaje en carril DIN. |
|
Modelo |
ONV-IPS38248PFM |
|
Características de la interfaz |
|
|
Puerto fijo |
Puerto del interruptor de alarma de apagado (FAULT) 1 * puerto RS232 consola (115200, N, 8,1) 4*1/10G uplink puertos de fibra SFP (datos) Puertos de 8*10/100/1000Base-T PoE (datos/poder) 4*10/100/1000Base-T uplink puertos RJ45 (datos) 8*100/1000Base-X uplink puertos de fibra SFP (datos) 2 Unidades V, puertos de alimentación DC V-redundantes (6P industrial Phoenix terminal) |
|
Puerto Ethernet |
Puerto 1-12 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación |
|
Transmisión de par trenzado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros) |
|
Puerto de fibra óptica |
1/10g SFP puertos de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC) |
|
Cable óptico/distancia |
Multi-modo: 850nm/ 0-550m, 0-300m(10G), monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parámetro de chip |
|
|
Tipo de gestión de red |
L3 |
|
Protocolo de red |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x |
|
Modo de reenvío |
Almacenar y reenviar (velocidad completa del alambre) |
|
Capacidad de conmutación |
176Gbps(Sin bloqueo) |
|
Tasa de reenvío @ 64byte |
89,28Mpps |
|
CPU |
500MHz |
|
DRAM |
2G |
|
FLASH |
128M |
|
Mac |
32K |
|
Memoria de búfer |
32M |
|
Marco Jumbo |
9,6 K |
|
Indicador LED |
Potencia: PWR (verde), Sistema: SYS (verde), Puerto de fibra: L/A (verde), PoE: PoE (verde)GReen), Red: Enlace (Amarillo) |
|
Reinicio del interruptor |
Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica. |
|
PoE y fuente de alimentación |
|
|
Puerto PoE |
Puerto 1-8 |
|
Gestión de PoE |
Configuración de límite de potencia total de la fuente de alimentación PoE Inicio de retardo de potencia, trabajo PoE y programación de tiempo Visualización del estado de trabajo del puerto PoE, configuración de prioridad de salida del puerto PoE Puerto PoE distribución de potencia de salida, PoE encendido/apagado, af/at distribución de energía |
|
Pin de la fuente de alimentación |
1/2( )3/6 (-) |
|
Potencia máxima por puerto |
30W, IEEE 802,3 af/at |
|
Consumo de energía |
Espera <15W, carga completa af<120W, a <240W |
|
Voltaje de entrada/interfaz |

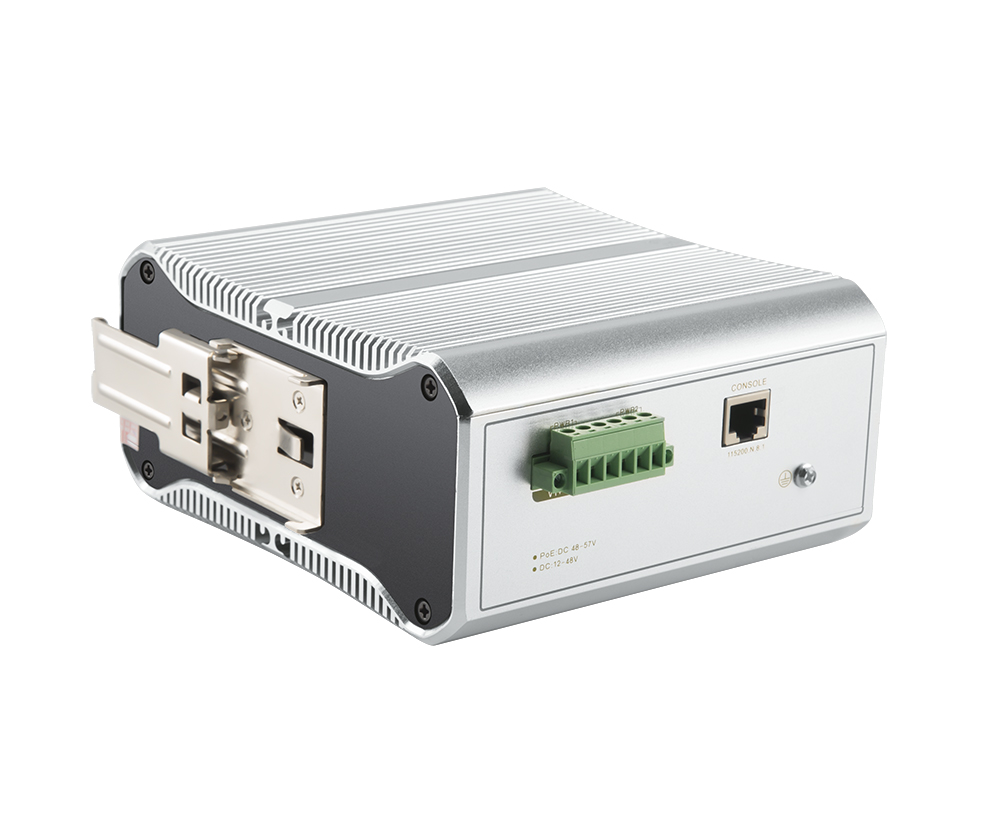

DC48-57V, terminal industrial de 6P Phoenix, protección anti-reversa de la ayuda. |
|
Suministro de energía |
No, opcional 48V/120W o 48V/240W fuente de alimentación industrial |
|
Parámetro físico |
|
|
Operación Temp/Humedad |
-40 ~ + 80 °C, 5% ~ 90% RH sin condensación |
|
Temperatura/humedad del almacenamiento |
-40 ~ + 85 °C, 5% ~ 95% RH sin condensación |
|
Dimensión (L * W * H) |
166*150*90mm |
|
Peso neto/bruto |
2,1 kg/2,3 kg |
|
Instalación |

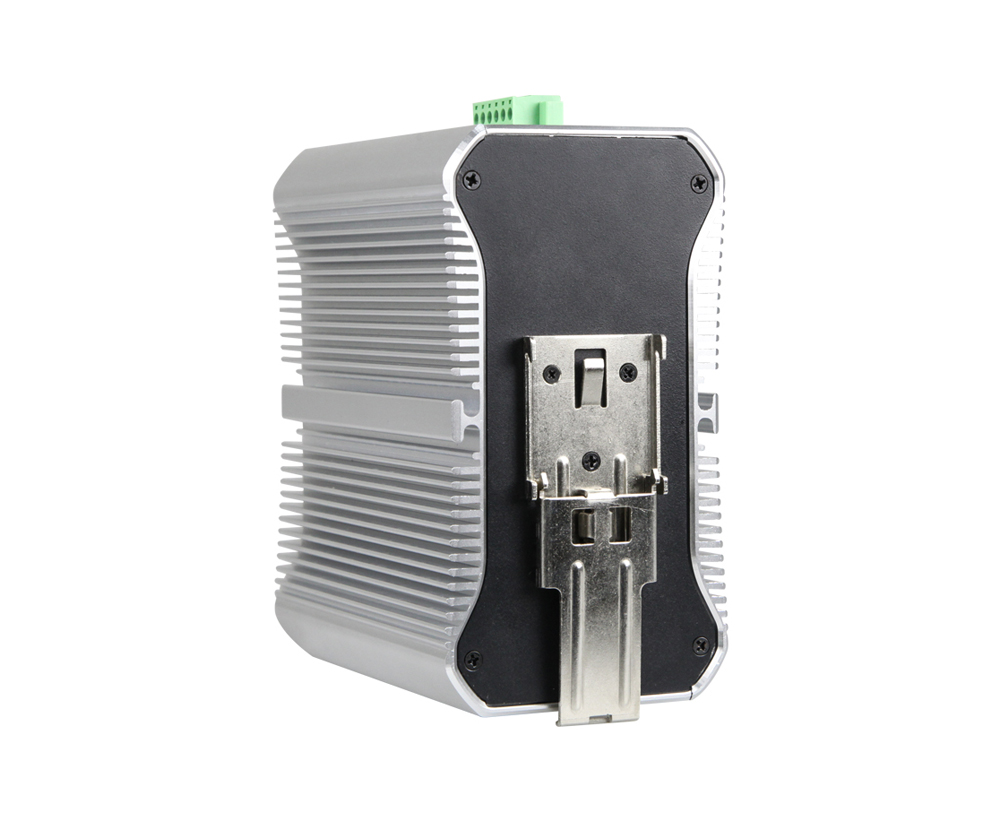

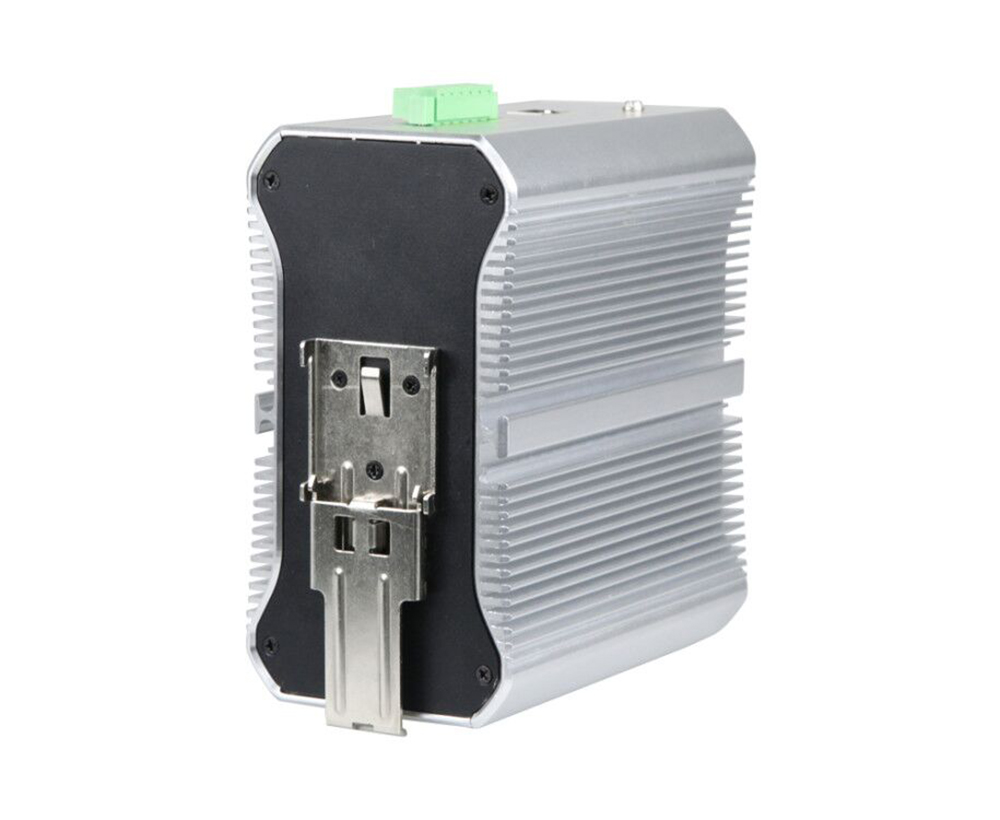

Sobremesa, Carril DIN de 35mm |
|
Certificación & Garantía |
|
|
Protección contra rayos |
IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV Nivel de protección: IP40, Protección contra rayos: 6KV 8/20us IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV |
|
Propiedades mecánicas |
IEC60068-2-6 (Antivibración), IEC60068-2-27 (Antichoque), IEC60068-2-32 (caída libre) |
|
Certificación |
Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC |
|
Garantía |
5 años, mantenimiento de por vida. |
|
Característica de administración de red |
|
|
Interfaz |
Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Ajuste de protección de temperatura del puerto, control de flujo IEEE 802.3x (dúplex completo) El límite de velocidad del flujo del mensaje en el puerto de acceso, mini tamaño de partícula es 64Kbps. |
|
Enrutamiento L3 |
Pingv6, Telnetv6, TFTPV6, DNSv6, ICMPv6 La interfaz IPV4/IPV6 VLANIF admite hasta 128 Enrutamiento de igual costo IPV4, protocolo ARP max 1000 entradas La ruta estática IPV4/IPV6/ruta predeterminada admite hasta 128 entradas IPV4/IPV6 VRRP grupo máximo es 255, NG protocolo max 1000 entradas Función de gestión de red L3, gestión de pila dual IPV4/IPV6 Enrutamiento dinámico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas de enrutamiento OSPFv3, BGP , RIPng, gestión IPV6, 1000 entradas de enrutamiento Enrutamiento dinámico IPV6 Enrutamiento y reenvío L3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN |
|
VLAN |
Configuraciones de puertos de acceso, troncales e híbridos VLAN basada en puerto (4K), IEEE802.1q, configuración QinQ VLAN de voz, VLAN basada en protocolo, VLAN basada en direcciones MAC |
|
Agregación de puertos |
LACP, agregación estática, Max 12 grupos de agregación y 8 puertos por grupo. |
|
Árbol de expansión |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocolo de red en anillo |
G.8032 (ERPS), Tiempo de recuperación inferior a 20ms. 250 anillo como máximo, Max 250 dispositivos por anillo. |
|
Multicast |
MLD Snooping, VLAN del Multicast, IGMP Snooping v1/v2/v3, grupos máximos del multicast 1024, registro rápido hacia fuera |
|
Reflejo de puerto |
Reflejo de datos bidireccional basado en puerto |
|
QoS |
Redirección basada en el flujo, limitación de velocidad basada en el flujo Filtrado de paquetes basado en flujo, Marca de prioridad/Observación 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/ DSCP Algoritmo de programación de colas (SP, WRR, SP WRR), Diff-Serv QoS |
|
ACL |
ACL de emisión basado en puerto, ACL basado en puerto y VLAN Filtrado de paquetes L2 a L4, que coincide con el primer mensaje de 80 bytes. Proporcionar ACL basado en MAC, dirección MAC de destino, fuente IP, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
