Conmutador PoE industrial gestionado de capa 3 de la serie 2.5G-Interruptor PoE industrial

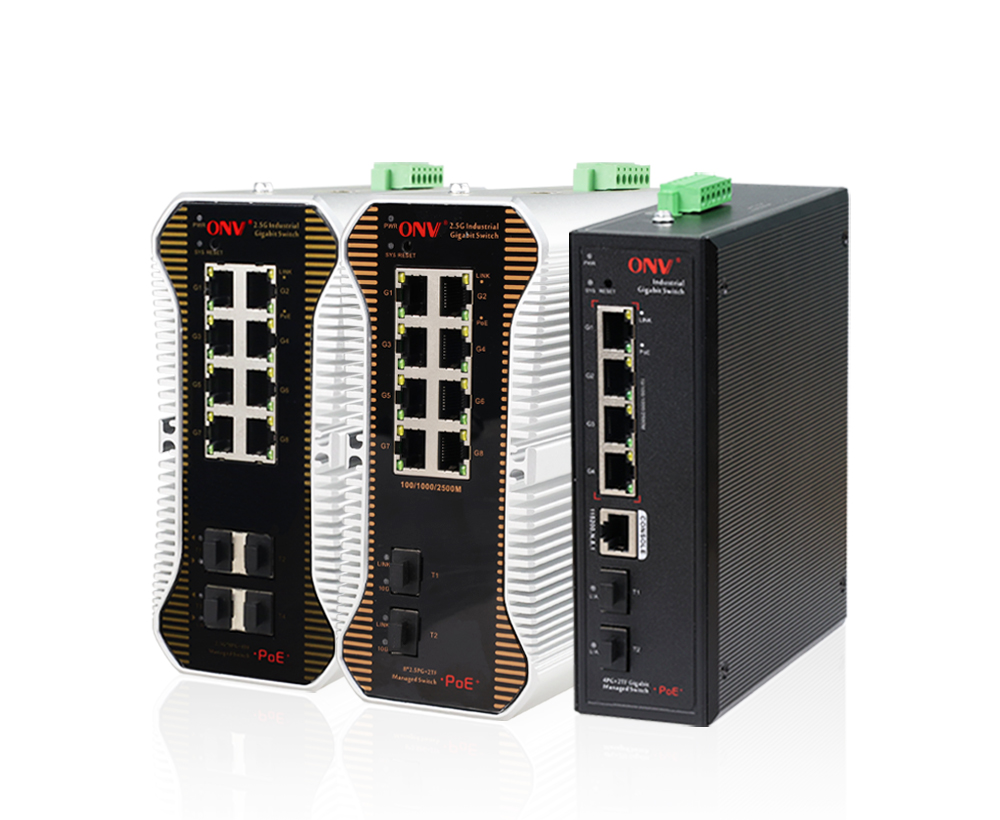

Conmutador PoE industrial gestionado de capa 3 de la serie 2.5G

Modelo： Serie 2.5G

Conmutador PoE industrial gestionado de capa 3 con 8 puertos RJ45 de 10/100/1000/2500 Mbps y 2 puertos de fibra SFP+ de 1/10 Gbps. Los puertos del 1 al 8 son compatibles con el estándar PoE IEEE 802.3 af/at. Admite entrada de alimentación redundante de CC dual (conexión de terminal Phoenix) y montaje en riel DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

Los switches PoE industriales de la serie 2.5G son switches PoE gestionados de capa 3 con enlace ascendente de 10G, desarrollados de forma independiente por ONV. Incluyen diversas configuraciones de puertos, como 4+2, 8+2 y 8+4, diseñadas para proporcionar una solución altamente fiable para las necesidades de acceso a redes de alta velocidad en entornos industriales, cumpliendo con los exigentes requisitos de implementación de diferentes escenarios de red industrial.

Acceso de alta velocidad, enlace ascendente de 10G.

Compatibles con puertos RJ45 con detección automática de 10/100/1000/2500Base-T y retrocompatibles con redes de 100M y 1G, que satisfacen las necesidades de transmisión de alto ancho de banda de terminales como Wi-Fi 6/7, puntos de acceso inalámbricos y tarjetas de red de 2.5G. Todos los puertos de enlace ascendente utilizan ranuras de fibra óptica SFP+ de 1/10G, proporcionando un canal de enlace ascendente de fibra óptica de alto ancho de banda para garantizar el reenvío de datos sin bloqueos, adaptándose a las necesidades de transmisión de alta velocidad a larga distancia en entornos industriales. Diseñado específicamente para cobertura inalámbrica de alta densidad de grado industrial, agregación centralizada de videovigilancia y escenarios de acceso para fabricación inteligente, también se utiliza ampliamente en redes inteligentes como centrales fotovoltaicas, parques eólicos y sistemas de almacenamiento de energía, ayudando a usuarios en fábricas, parques industriales, minas, puertos, transporte y el sector energético a construir una base de red industrial estable y confiable.

Fuente de alimentación PoE: alta eficiencia y confiabilidad.

El puerto PoE es compatible con el estándar IEEE 802.3af/at, con una potencia PoE máxima de 30 W por puerto. Como dispositivo de alimentación PoE estándar, detecta e identifica automáticamente los dispositivos compatibles, proporcionando energía a puntos de acceso inalámbricos industriales, cámaras de red industriales, teléfonos VoIP industriales, sistemas de control de acceso de video y otros terminales a través de cables de red. En entornos de redes inteligentes, puede proporcionar simultáneamente transmisión de datos y alimentación a terminales de adquisición de datos de inversores, robots de inspección, cámaras de seguridad, sensores ambientales y otros dispositivos, simplificando el cableado in situ y reduciendo los costos de operación y mantenimiento. Ideal para entornos de redes industriales con exigentes requisitos de acceso de alta velocidad 2.5G y alimentación PoE de alta densidad, como automatización industrial, almacenes inteligentes, parques industriales, minas, puertos, transporte, centrales fotovoltaicas, parques eólicos y estaciones de almacenamiento de energía.

Gestión de capa 3 y potente funcionalidad.

Admite funciones de gestión de red L3, con gestión de pila de protocolos dual IPv4/IPv6, enrutamiento dinámico, mecanismos de seguridad integrales, políticas ACL/QoS robustas y funciones VLAN avanzadas para satisfacer los complejos requisitos de configuración de servicios de red industrial. Admite múltiples protocolos de redundancia de red: STP/RSTP/MSTP (<50 ms) y ERPS (<20 ms), mejorando la continuidad del enlace y la fiabilidad de la red. Permite restablecer rápidamente la comunicación unidireccional en caso de fallo de red, garantizando la comunicación ininterrumpida para aplicaciones industriales críticas. En configuraciones de red en anillo para redes inteligentes, se garantiza la autorreparación en milisegundos de los enlaces de comunicación en áreas fotovoltaicas, torres de aerogeneradores o contenedores de almacenamiento de energía en caso de fallo, asegurando la continuidad de los comandos de despacho y los datos de monitorización. Ofrece múltiples métodos de gestión de red, como Web, CLI, SNMP y Telnet, lo que permite una configuración flexible de aplicaciones como la gestión de la alimentación PoE, la gestión de puertos, la gestión de direcciones de enrutamiento, el control de flujo de puertos, la partición de VLAN, IGMP y las políticas de seguridad. Cumple con los estándares de compatibilidad electromagnética de grado industrial, opera en un amplio rango de temperaturas y se adapta a un funcionamiento estable a largo plazo en entornos exigentes.

CARACTERÍSTICAS

Arquitectura de hardware avanzada y potentes capacidades de procesamiento:

◇ Admite reenvío sin bloqueo a velocidad de línea para una transmisión más fluida.

◇ Admite control de flujo dúplex completo IEEE 802.3x y control de flujo semidúplex con contrapresión.

◇ Utiliza una arquitectura de hardware líder en la industria, que ofrece combinaciones flexibles de puertos de acceso de 1/2,5 G e interfaces de enlace ascendente SFP+ de 10 G en toda la serie. Satisface las necesidades de transmisión de alta velocidad de redes de diversos tamaños, diseñadas específicamente para escenarios que implican transmisión de grandes volúmenes de datos, redes de alto rendimiento e implementación de redes de alta capacidad. Cuenta con potentes capacidades de procesamiento y una expansión de puertos flexible, lo que ayuda a construir un núcleo de red eficiente y estable.

Fuente de alimentación PoE inteligente

◇ El puerto RJ45 de 2,5 G admite alimentación PoE, satisfaciendo las necesidades de alimentación PoE en entornos como la monitorización de seguridad, los sistemas de teleconferencia y la cobertura inalámbrica.

◇ Cumple con el estándar PoE IEEE 802.3af/at, identifica automáticamente los dispositivos PoE y les suministra energía sin dañar los dispositivos que no son PoE. La potencia máxima de salida PoE por puerto es de 30 W.

◇ Compatible con funciones de gestión de red PoE, permitiendo activar/desactivar PoE, monitorizar el estado de alimentación de los puertos y programar el tiempo de alimentación mediante la configuración de gestión de red.

Potente capacidad de procesamiento empresarial

◇ Compatible con redes de anillo ERPS y STP/RSTP/MSTP para eliminar bucles de capa 2 y garantizar la copia de seguridad del enlace.

◇ Admite QoS, tres modos de prioridad basados en puertos, 802.1P y DSCP, y cuatro algoritmos de programación de colas: Equ, SP, WRR y SP+WRR.

◇ Compatible con VLAN IEEE 802.1Q; los usuarios pueden dividir de forma flexible la VLAN, la VLAN de voz y la configuración QinQ según sus necesidades.

◇ Admite el protocolo de multidifusión IGMP V1/V2/V3; IGMP Snooping cumple con los requisitos de acceso para videovigilancia de alta definición y videoconferencias en múltiples terminales.

◇ Compatible con agregación estática y dinámica para aumentar eficazmente el ancho de banda del enlace, lograr el equilibrio de carga, la copia de seguridad del enlace y mejorar la fiabilidad del enlace.

◇ Admite ACL para filtrar paquetes de datos mediante la configuración de operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

Seguridad

◇ Admite la función de enlace cuádruple IP+MAC+Puerto+VLAN.

◇ Admite el aislamiento de puertos y la supresión de tormentas de difusión de puertos.

◇ Admite la autenticación 802.1X, que proporciona la función de autenticación para equipos de la LAN y controla el estado de autorización de los puertos controlados según los resultados de la autenticación.

Estable y fiable

◇ Certificaciones CE, FCC y RoHS.

◇ El panel de control intuitivo muestra el estado del dispositivo mediante los indicadores LED de PWR, Link y PoE.

◇ Bajo consumo de energía, carcasa de acero galvanizado y excelente disipación de calor para garantizar el funcionamiento estable del switch.

Gestión O&M sencilla

◇ Compatible con monitorización de CPU, memoria y detección de ping.

◇ Mayor seguridad en la gestión mediante HTTPS, SSLv3, SSHv1/v2 y otros métodos de cifrado.

◇ LLDP permite al sistema de gestión de red consultar y evaluar el estado de la comunicación del enlace.

◇ RMON, el registro del sistema y las estadísticas de tráfico de puertos facilitan la optimización y transformación de la red.

◇ Diversos métodos de administración y mantenimiento, como administración de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), etc.

INFORMACIÓN PARA PEDIDOS

Modelo	Descripción
ONV-IPS57064PFM	Conmutador PoE industrial gestionado de capa 3 con 4 puertos RJ45 de 10/100/1000/2500 Mbps y 2 puertos de fibra SFP+ de 1/10 Gbps. Los puertos 1 a 4 son compatibles con el estándar PoE IEEE 802.3 af/at. Admite entrada de alimentación redundante de CC dual (conexión de terminal Phoenix) y montaje en riel DIN.
ONV-IPS57108PFM	Conmutador PoE industrial gestionado de capa 3 con 8 puertos RJ45 de 10/100/1000/2500 Mbps y 2 puertos de fibra SFP+ de 1/10 Gbps. Los puertos del 1 al 8 son compatibles con el estándar PoE IEEE 802.3 af/at. Admite entrada de alimentación redundante de CC dual (conexión de terminal Phoenix) y montaje en riel DIN.
ONV-IPS57128PFM	Conmutador PoE industrial gestionado de capa 3 con 8 puertos RJ45 de 10/100/1000/2500 Mbps y 4 puertos de fibra SFP+ de 1/10 Gbps. Los puertos del 1 al 8 son compatibles con el estándar PoE IEEE 802.3 af/at. Admite entrada de alimentación redundante de CC dual (conexión de terminal Phoenix) y montaje en riel DIN.
Módulo óptico	Descripción
2630-G	Módulo óptico SFP industrial, fibra dual multimodo de 1,25 Gbps a 850 nm, distancia de transmisión: 550 m, 2 interfaces LC, compatible con función DDM y conexión en caliente.
2632-G	Módulo óptico SFP industrial, fibra dual monomodo de 1,25 Gbps a 1310 nm, distancia de transmisión: 20 km, 2 interfaces LC, compatible con función DDM y conexión en caliente.
2612-T-G	Módulo óptico SFP industrial, fibra única monomodo de 1,25 Gbps a 1310 nm, distancia de transmisión: 20 km, 1 interfaz LC, compatible con función DDM y conexión en caliente.
2613-R-G	Módulo óptico SFP industrial, fibra única monomodo de 1,25 Gbps a 1550 nm, distancia de transmisión: 20 km, 1 interfaz LC, compatible con función DDM y conexión en caliente.
2633	Módulo óptico SFP de 1,25 G a puerto RJ45 de 10/100/1000 Mbps (SFP a RJ45), distancia de transmisión: 100 m.
6630-G	Módulo óptico industrial SFP+, fibra dual multimodo de 10 G a 850 nm, distancia de transmisión: 300 m, interfaz 2*LC, compatible con función DDM y conexión en caliente.
7832-G	Módulo óptico industrial SFP+, fibra dual monomodo de 10 G a 1310 nm, distancia de transmisión: 20 km, interfaz 2*LC, compatible con función DDM y conexión en caliente.
7832-33-G	Módulo óptico industrial SFP+, fibra única monomodo de 10 G a 1330 nm, distancia de transmisión: 20 km, interfaz 1*LC, compatible con función DDM y conexión en caliente.
7832-27-G	Módulo óptico industrial SFP+, fibra única monomodo de 10 G a 1270 nm, distancia de transmisión: 20 km, interfaz 1*LC, compatible con función DDM y conexión en caliente.
Fuente de Alimentación	Descripción
GWS-DP60-48	Fuente de alimentación industrial de 60 W para riel DIN con salida única Tensión de entrada: CA 100-240 V, 50-60 Hz, 1,6 A; Tensión de salida: CC 48 V, 1,25 A; Temperatura de funcionamiento: -40 °C a 70 °C
GWS-DP120-48	Fuente de alimentación industrial de 120 W para riel DIN con salida única Tensión de entrada: CA 100-240 V, 50-60 Hz, 2,3 A; Tensión de salida: CC 48 V, 2,5 A; Temperatura de funcionamiento: -40 °C a 70 °C
GWS-DP240-48	Fuente de alimentación industrial de 240 W para riel DIN con salida única Tensión de entrada: CA 100-240 V, 50-60 Hz, 3,0 A; Tensión de salida: CC 48 V, 5,0 A; Temperatura de funcionamiento: -40 °C a 70 °C

ESPECIFICACIONES TÉCNICAS

Modelo	ONV-IPS57064PFM	ONV-POE57108PFM	ONV-POE57128PFM
Puerto Fijo	2 puertos de fibra SFP+ de 1/10 Gbps 4 puertos PoE de 10/100/1000/2500M	2 puertos de fibra SFP+ de 1/10 Gbps 8 puertos PoE de 10/100/1000/2500M	4 puertos de fibra SFP+ de 1/10 Gbps 8 puertos PoE de 10/100/1000/2500M
Puerto de Administración	1 puerto de consola
Reiniciar Conmutador	1 interruptor de reinicio
Modo de Reenvío	Almacenamiento y reenvío (velocidad máxima del cable)
Capacidad de Conmutación	160 Gbps (sin bloqueo)	160 Gbps (sin bloqueo)	240 Gbps (sin bloqueo)
Velocidad de reenvío a 64 bytes	44,64 Mpps	59,52 Mpps	89,28 Mpps
MAC	16K	16K	32K
Memoria Intermedia	12M	12M	16M
Marco Jumbo	12K
Temperatura/Humedad de funcionamiento	-40 °C a +80 °C, 5 % a 90 % de humedad relativa sin condensación
Temperatura/Humedad de almacenamiento	-40 °C a +85 °C, 5 % a 95 % de humedad relativa sin condensación
Dimensiones	16514854 mm	16615075 mm	16615075 mm
Peso Neto	0,85 kg/ 1,05 kg	1,8 kg/ 2,1 kg	1,8 kg/ 2,1 kg
Protección Contra Rayos	IEC61000-6-2 (Estándar Industrial Común) IEC61000-4-3 (RS): 10 V/m (80-1000 MHz) FCC Parte 15/CISPR22 (EN55022): Clase A IEC61000-4-9 (Campo magnético pulsado): 1000 A/m IEC61000-4-10 (Oscilación amortiguada): 30 A/m, 1 MHz IEC61000-4-12/18 (Onda de choque): CM2,5 kV, DM1 kV Nivel de protección: IP40, Protección contra rayos: 6 kV 8/20 µs IEC61000-4-16 (Transmisión en modo común): 30 V, 300 V, 1 s IEC61000-4-6 (Transmisión por radiofrecuencia): 10 V (150 kHz~80 MHz) IEC61000-4-4 (EFT): Cable de alimentación: ±4 kV, cable de datos: ±2 kV IEC61000-4-2 (ESD): Descarga por contacto de ±8 kV, descarga por aire de ±15 kV IEC61000-4-8 (Campo magnético de frecuencia industrial): 100 A/m, 1000 A/m, 1 s-3 s IEC61000-4-5 (Sobretensión): Cable de alimentación: CM ±4 kV / DM ±2 kV, cable de datos: ±4 kV
Propiedades Mecánicas	IEC60068-2-6 (Antivibración), IEC60068-2-27 (Antichoque), IEC60068-2-32 (Caída libre)
Estándar PoE	IEEE802.3af/at
Gestión PoE	Indicador de estado de funcionamiento del puerto PoE, encendido/apagado del puerto PoE
Pin de Alimentación	1/2 (+), 3/6 (-)
Potencia máxima por Puerto	30 W, IEEE802.3 af/at
Tensión de Entrada/Interfaz	CC 44-57 V, terminal industrial Phoenix de 6 pines, compatible con protección contra polaridad inversa
Fuente de Alimentación	No disponible, fuente de alimentación industrial opcional de 48 V/60 W, 48 V/120 W o 48 V/240 W
Instalación	De sobremesa, para carril DIN de 35 mm
Certificación	Marca CE, uso comercial, CE/LVD EN62368-1, FCC Parte 15 Clase A, RoHS
Garantía	5 años de garantía, mantenimiento de por vida
Función de Gestión de Red
Interfaz	Gestión de flujo en tiempo real de puertos (intervalo de flujo) Diagnóstico digital en tiempo real DDMI del módulo óptico SFP Supresión de tormentas de difusión basada en la velocidad del puerto Configuración y visualización del estado de ahorro de energía de Ethernet verde (EEE) de los puertos Control de flujo IEEE 802.3x (dúplex completo), mecanismo de protección contra excepciones de puerto Limita la velocidad del tráfico de paquetes en los puertos de entrada y salida; la granularidad mínima es de 16 Kbps y la máxima de 1 Gbps
Función L3	Compatible con enrutamiento de igual coste IPv4. Compatible con Pingv6, Telnetv6, TFTPv6, DNSv6 e ICMPv6. Compatible con el protocolo NG, con un máximo de 1000 entradas. Compatible con el protocolo ARP, con un máximo de 1000 entradas. Compatible con VRRP IPv4/IPv6, con un máximo de 255 grupos para cada uno. Compatible con interfaces VLANIF IPv4/IPv6, con un máximo de 64 para cada una. Admite enrutamiento dinámico IPv4, RIPv1/v2 y OSPFv2, con 2000 entradas de ruta. Admite funciones de administración de red de capa 3 y administración de pila dual IPv4/IPv6. Admite rutas estáticas y predeterminadas IPv4/IPv6, con un máximo de 64 entradas por protocolo. Admite enrutamiento, reenvío y comunicación de capa 3 entre diferentes segmentos de red y VLAN.
VLAN	Compatible con VLAN basadas en protocolo y direcciones MAC Compatible con VLAN de voz, configuración QinQ e IEEE 802.1q Compatible con el protocolo GVRP VLAN y VLAN basadas en puertos (4K) Compatible con configuraciones de puertos de acceso, troncales e híbridos
Agregación de Puertos	Agregación dinámica LACP, agregación estática, hasta 5 grupos de agregación y hasta 8 puertos por grupo
Spanning Tree	Protección, filtrado y reenvío de BPDU mediante STP STP (IEEE 802.1d), RSTP (IEEE 802.1w), MSTP (IEEE 802.1s)
Red en anillo ERPS	Red de anillo ERPS, tiempo de recuperación inferior a 20 ms, ITU-T G.8032
Multidifusión	VLAN de multidifusión, cierre de sesión rápido de usuario, MLD Snooping, MVR (Registro de VLAN de multidifusión), IGMP Snooping v1/v2/v3 y hasta 256 grupos de multidifusión
Duplicación	Duplicación de tráfico bidireccional para puertos básicos Duplicación de uno a varios, admite hasta 4 sesiones de puerto
QoS	Algoritmo de programación de colas (SP, WRR, SP+WRR), 8 colas de salida por puerto, mapeo de prioridad 802.1p/DSCP. Limitación de velocidad basada en flujo, redirección basada en flujo, filtrado de paquetes basado en flujo, QoS de servicio diferencial, marcado/remarcado de prioridad.
ACL	Admite la implementación de ACL basada en puerto y VLAN. Admite el filtrado de paquetes L2-L4, puede coincidir con los primeros 80 bytes de un paquete y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, la VLAN, etc.
Seguridad	Autenticación AAA, RADIUS y TACACS+ (solo autenticación; no admite autorización ni contabilidad) Protección de direcciones MAC, autenticación IEEE 802.1X basada en puertos y direcciones MAC, aislamiento de puertos Supresión de paquetes de difusión de puertos, función de enlace de cuatro elementos IP+MAC+VLAN+puerto, función IP Source Guard SSL, que garantiza la transmisión segura de datos; SSH 2.0, que proporciona un canal seguro y cifrado para el inicio de sesión de usuarios Límite de aprendizaje de direcciones MAC, gestión jerárquica de usuarios y protección de contraseñas, limitación de velocidad de paquetes ARP Protección de direcciones IP de origen, detección de intrusiones ARP, protección contra ataques DoS, mecanismo de copia de seguridad de datos del host
DHCP	Cliente DHCP, DHCP Snooping, servidor DHCP
Gestión	HTTP, gestión de carga y descarga de archivos TFTP, SNMP V1/V2C/V3, gestión de clústeres de la plataforma ONV NMS (LLDP+SNMP). Detección de ping, gestión de red web (HTTPS), configuración de línea de comandos (consola/SSH/Telnet/CLI), detección de longitud de cable. Reloj NTP, registro de actividad del sistema, recuperación con un clic, visualización del estado de utilización de la CPU en tiempo real, protocolo de descubrimiento de capa de enlace (LLDP).
Sistema	Navegador web: Google Chrome V42 o posterior, Mozilla Firefox 2.5 o posterior, Microsoft Internet Explorer 10 o posterior, cable Ethernet de categoría 5 o superior. TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux o Mac OS X) instalados en cada equipo de la red, cable Ethernet de categoría 5 o superior.
