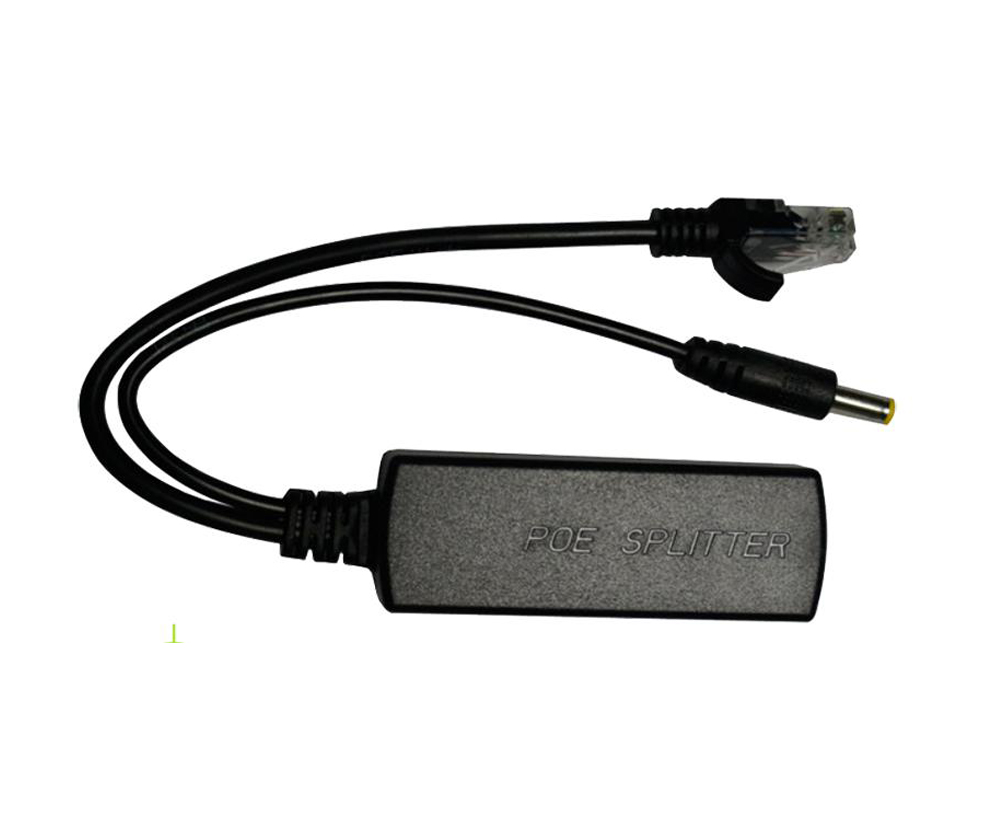

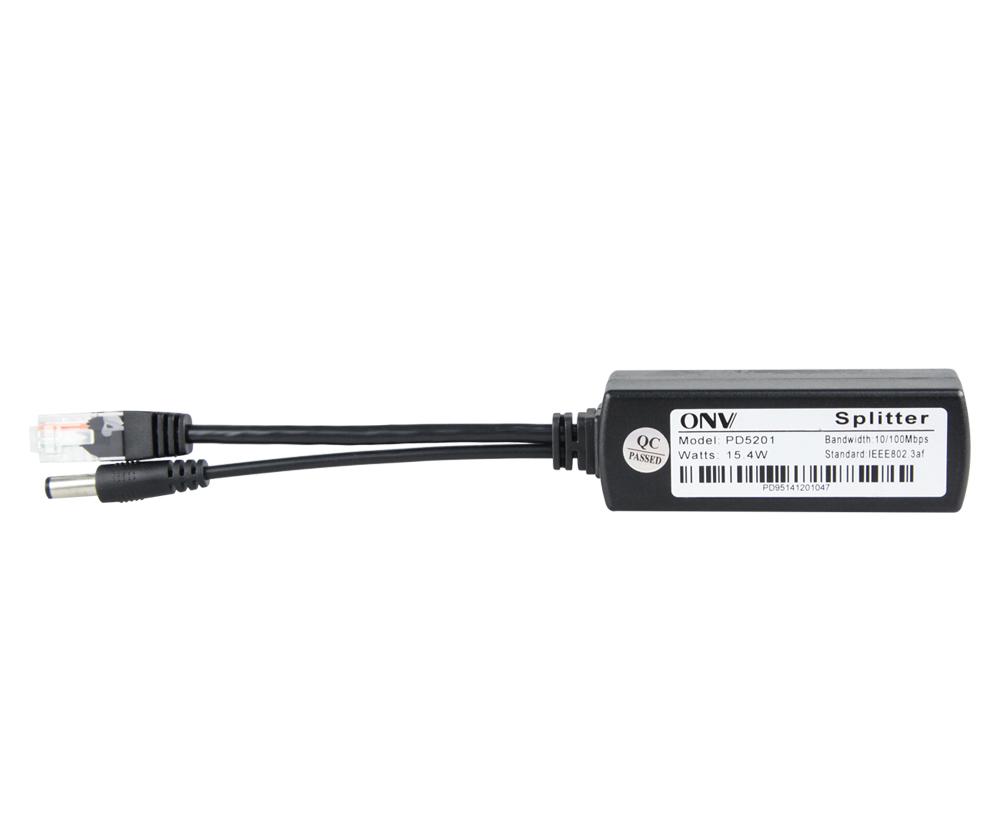

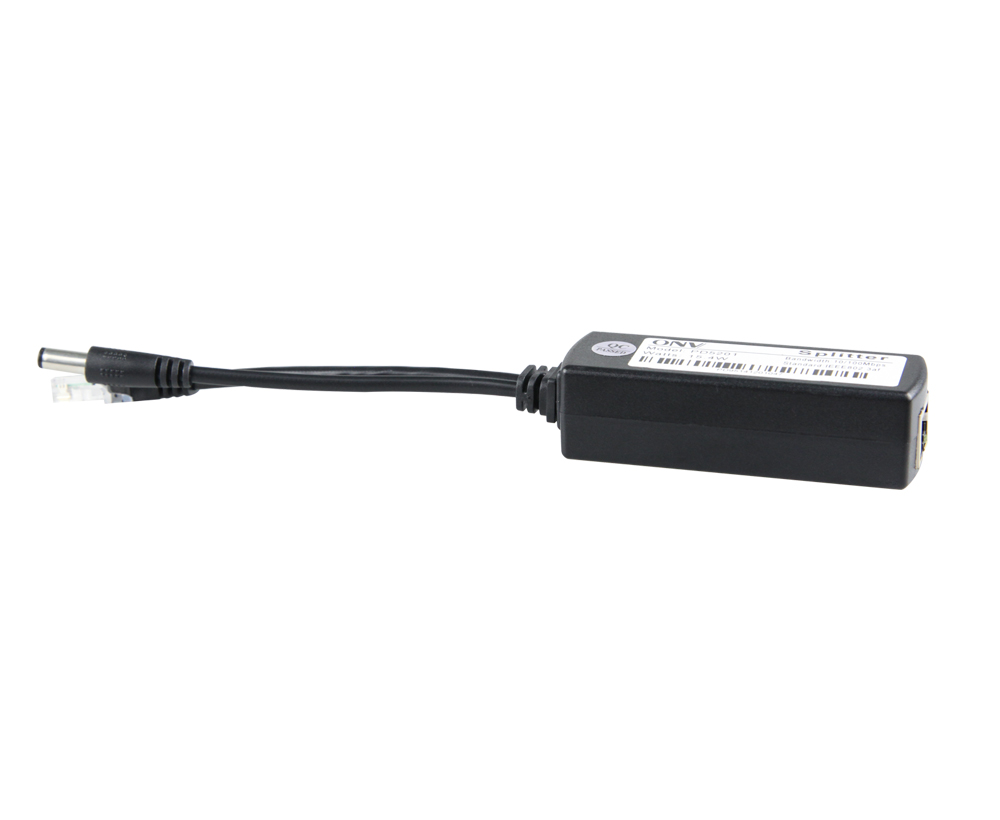

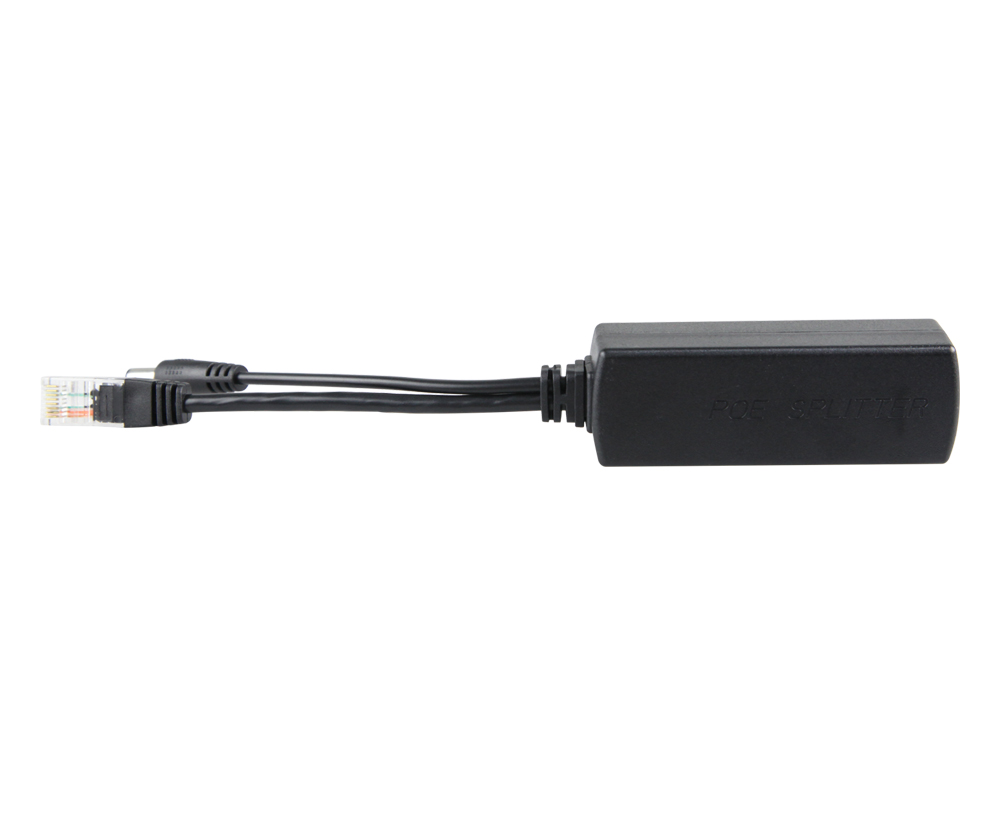

10/100M PD PoE cable divisor

Modelo： ONV-PD5201

El cable no aislado del divisor del POE del paladio del 10/100M puede apoyar estándar de IEEE802.3af/at PoE. Voltaje de entrada: 44-57VDC. compatible con 1236 y 4578 fuente de alimentación de modo dual. Voltaje de salida: 12VDC, y la potencia máxima a carga completa es de 15W.

Quiero hacer una investigación

Información general
Especificación técnica

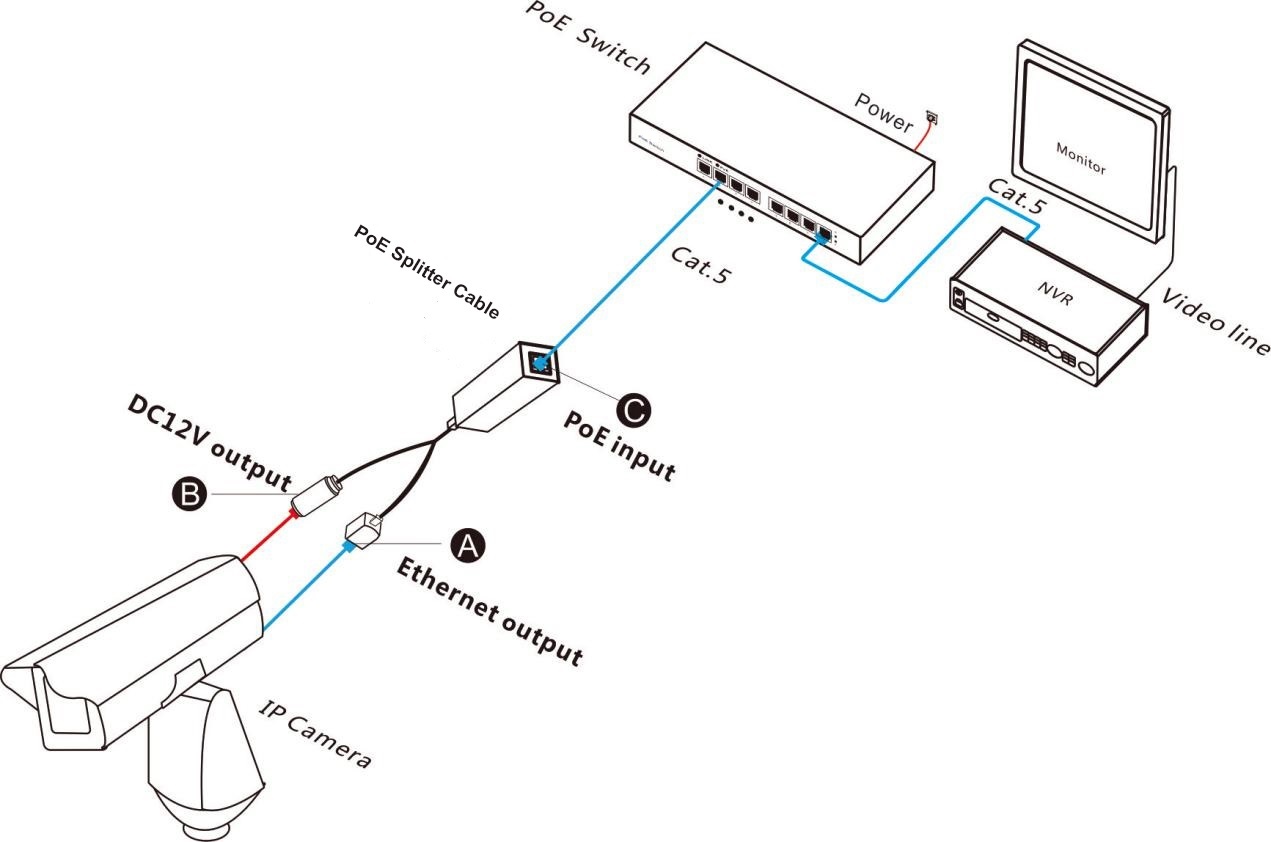

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-PD5201 es un10/100M PDPOECable del divisorDesarrollado de forma independiente por ONV.Tiene1*10/100Base-TX RJ45 puertoY1 *8PPuerto de salida machoY1 *Potencia DC5521Puerto. La invención cumple con los requisitos que varios no-POE terminales de red se pueden conectar externamente con POE para su uso, amplía de manera flexible el monitoreo de seguridad y las redes inalámbricas sin estar limitado por el diseño de la línea eléctrica, reduce el cableado del sistema, mejora la estabilidad y seguridad del sistema y reduce el costo de mantenimiento.

La carcasa del ONV-PD5201 está hecha de ABSYMaterial plástico ignífugo de la PC,Cumplir con el estándar de IEEE802.3af/En. Compatible con métodos de suministro de energía de ambos End-span(1,2 + 3,6-) y Mid-span (4,5 + 7,8-).Con las características de potencia de salida en15W, ondulación baja, más de 82% de alta eficiencia, protección de aislamiento de puerto:2KV y protección para cortocircuito, sobrecorriente y sobretemperatura.Plug and play, no requiere configuración, simple y conveniente de usar.

CARACTERÍSTICA

10/100MbpsEthernet rápida

◇Soporte IEEE802.3/AfEn el estándar,Tanto a mitad de tramo (4/5 +, 7/8- ) como a final de tramo (1/2 +, 3/6- )

◇Tensión de salida: 12VDC()DDefault (defecto), 5 ~ 24VDC se puede personalizar, con baja ondulación.

◇Voltaje de entrada 44-57VDC, potencia de salida nominal 12W, mayor que 82% de eficiencia

◇Soporte de cortocircuito, sobreActual y sobreProtección de la temperatura

◇Aislamiento de alto voltaje 1500V (etapa de la entrada a la etapa de la salida) (aplicable solamente a la ONV-PD5202, ONV-PD5202-en)

◇El interfaz de DC tiene medidas a prueba de polvo e impermeables

INFORMACIÓN DE PEDIDO

Modelo	Descripción
ONV-PD5201	El cable no aislado del divisor del POE del paladio del 10/100M puede apoyar estándar de IEEE802.3af/at PoE. Voltaje de entrada: 44-57VDC.Compatible con 1236 y 4578 fuente de alimentación de modo dual. Voltaje de salida: 12VDC, y la potencia máxima a carga completa es de 15W.
ONV-PD5202	El 10/100M aisló el cable del divisor del POE del paladio puede apoyar estándar de IEEE802.3af/at PoE. Voltaje de entrada: 44-57VDC.Compatible con 1236 y 4578 fuente de alimentación de modo dual. Voltaje de salida: 12VDC, y la potencia máxima a carga completa es de 13W.
ONV-PD5202-at	El 10/100M aisló el cable del divisor del POE del paladio del poder más elevado puede apoyar estándar de IEEE802.3af/at PoE. Voltaje de entrada: 44-57VDC.Compatible con 1236 y 4578 fuente de alimentación de modo dual. Voltaje de salida: 12VDC, y la potencia máxima a carga completa es de 24W.

LISTA DE EMBALAJE

LISTA DE EMBALAJE	CONTENIDO	QTY	UNIDAD
	10/100MPDPoESInformación sobre plitterCCapaz	1	SET
	Tarjeta de garantía	1	PC

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-PD5201	ONV-PD5202	ONV-PD5202-at
Características de la interfaz
Puerto fijo	110/100Base-TX RJ45 puerto (datos) 18P puerto de salida macho (datos) 1 * DC5521 puerto de potencia (Potencia)
Puerto Ethernet	El puerto Ethernet puede apoyar 10/100Base-TX auto-detección, por completo/la autoadaptación semidúplex de MDI/MDI-X
Características de la red
Ancho de banda de transmisión (tasa)	10/100Mbps
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP(≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros)
LEDIndicador	Indicador de trabajo: POE (amarillo)
PoE y fuente de alimentación
Puerto PoE (PD)	Puerto IEEE802.3af/at @ POE del paladio
Protocolo de red	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T IEEE802.3u 100Base-TX, IEEE802.3x
Pin de la fuente de alimentación	1/2 (+), 3/6 (-) y 4/5 (+), 7/8 (-)
Voltaje de entrada	44-57VDC
Voltaje de salida	Defecto 12VDC ± 0,5 V, 5V opcional, 9V,24VDC Defecto DC5521 enchufe, enchufe de alimentación micro USB opcional
Consumo de energía	En espera <1W, Carga completa <15W	En espera <1W, Carga completa <13W	En espera <1W, Carga completa <24W
Eficiencia de conversión (salida: entrada)	≥ 82%
Parámetro físico
Operación TEMP/Humedad	-20 ~ + 55 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	853126mm, longitud del cable: ≤ 150mm
Peso neto/bruto	<0,1 kg /<0,15 kg
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP40
Garantía	1 año, mantenimiento de por vida.
