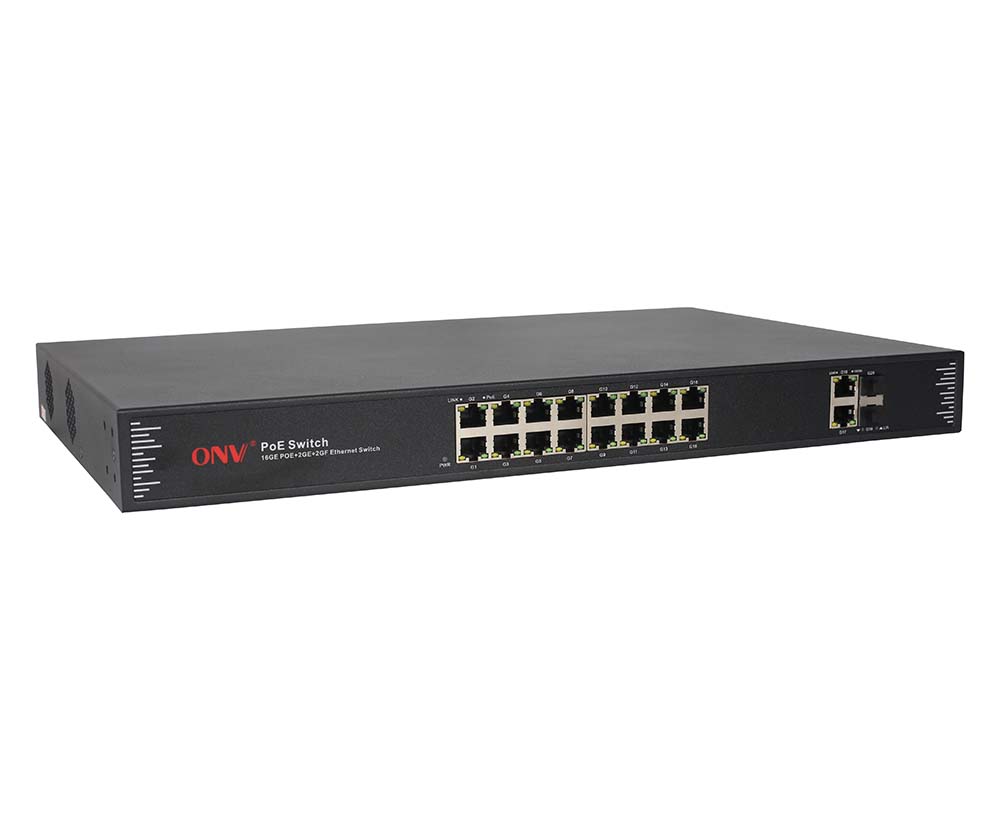

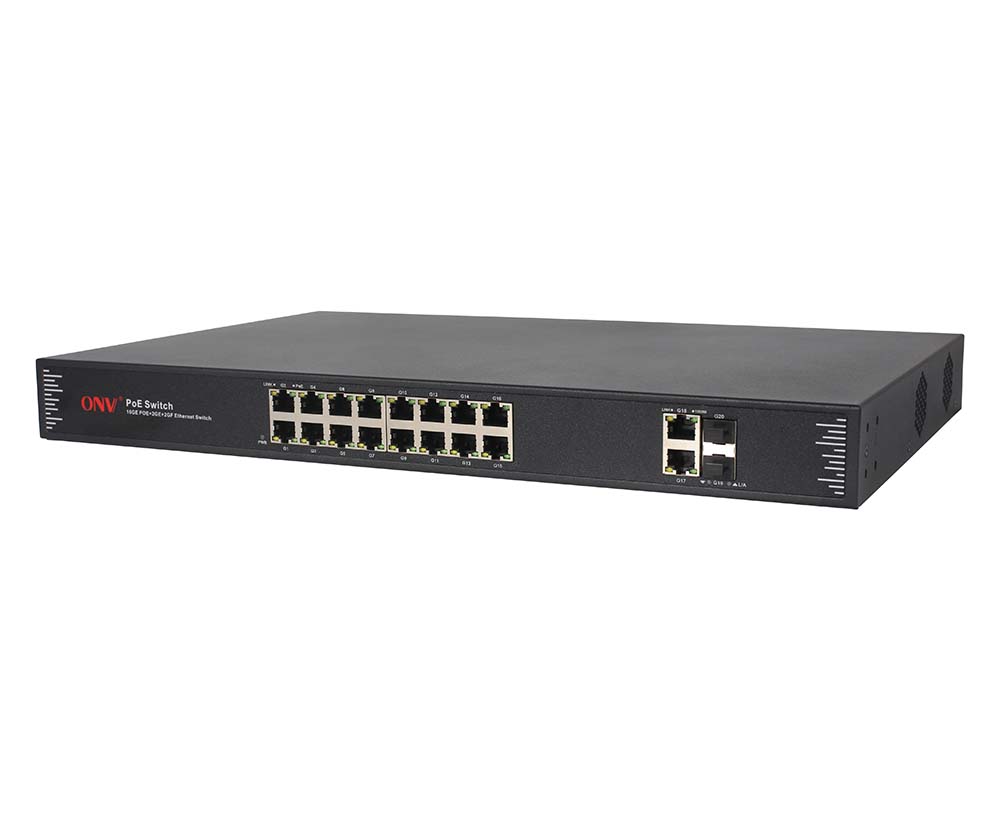

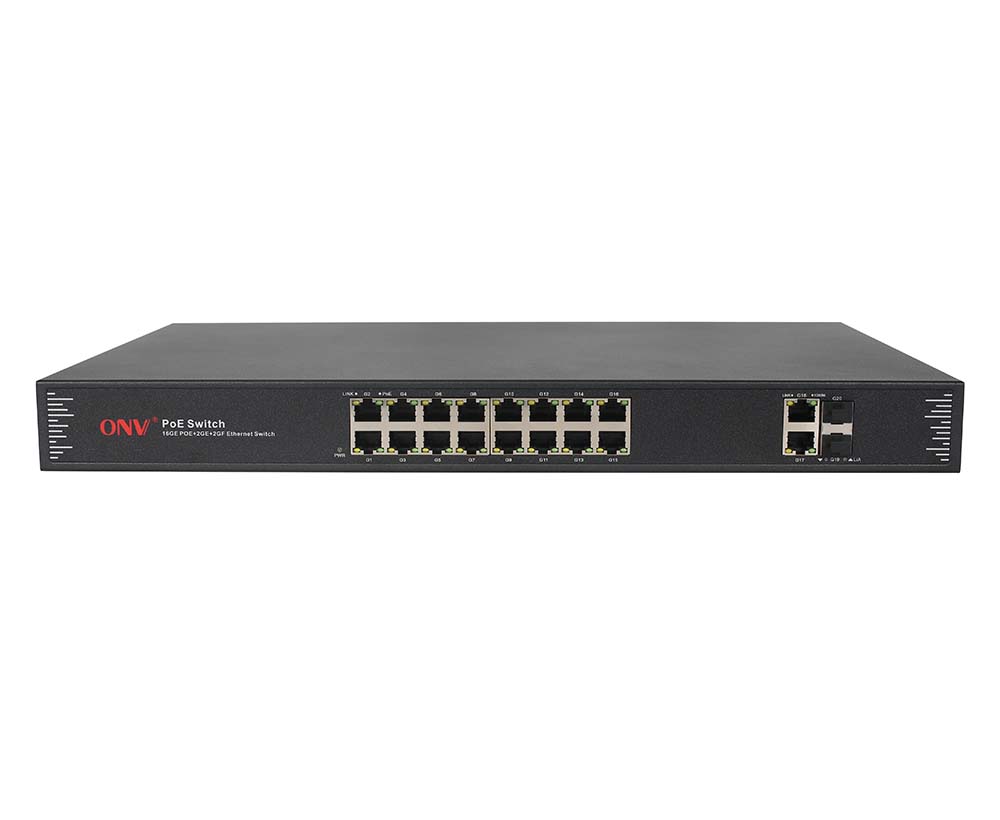

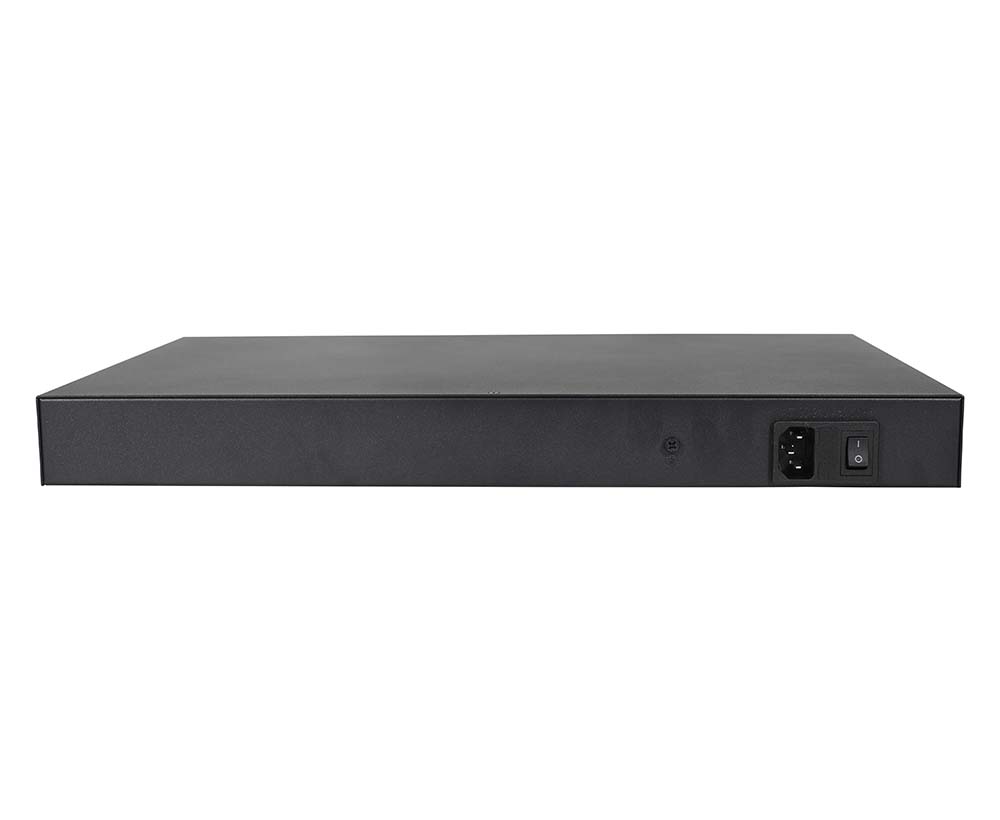

Conmutador PoE Gigabit de 20 puertos

Modelo： ONV-POE33020PF

Conmutador de fibra PoE no administrado con puertos RJ45 de 18*10/100/1000M y puertos de fibra SFP de enlace ascendente de 2*1000M. El puerto 1-16 puede apoyar estándar de IEEE 802,3 af/at PoE. Incorpora una fuente de alimentación de 250W e instalación de gabinete de 1U/19 ".

Quiero hacer una investigación

Información general
Especificación técnica

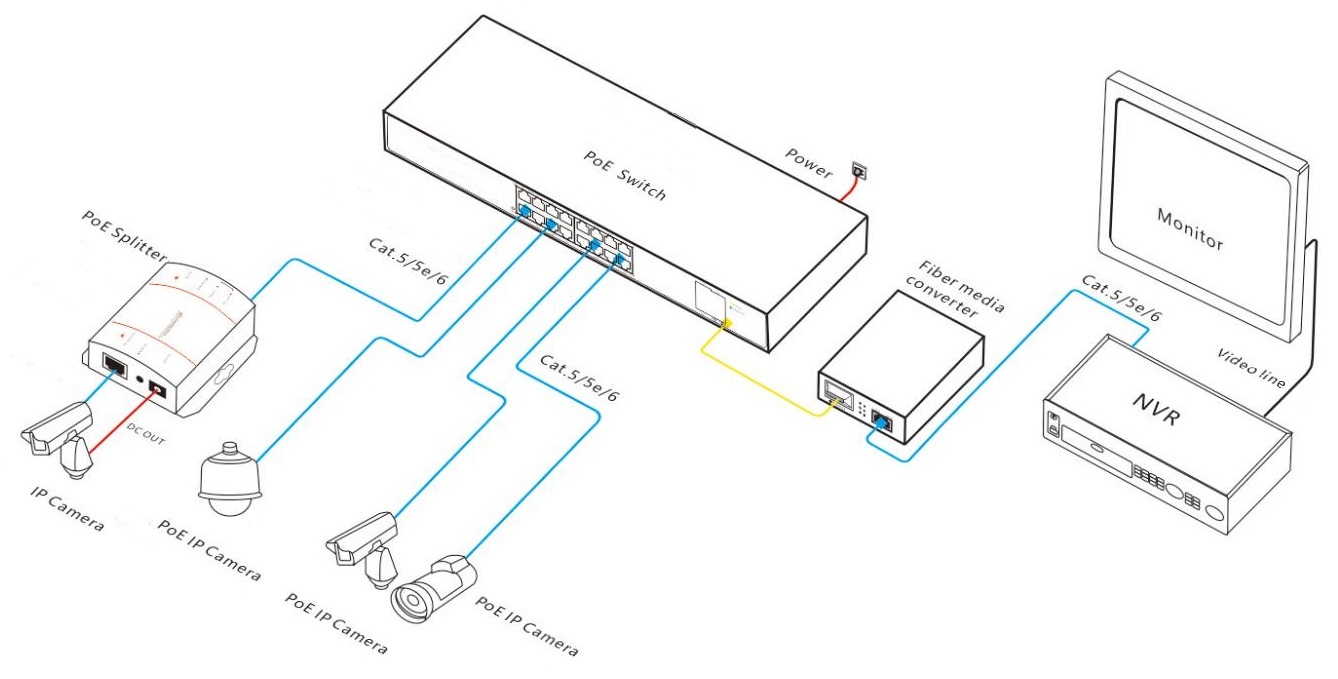

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-POE33020PFEsUn gigabitPoEFibraInterruptorDesarrollado de forma independiente por ONV.Tiene18* 10/100/1000MAdaptativoPuertos RJ45 y 2*1000MUplink puertos de fibra SFP.El puerto 1-16 puedeApoyo IEEE802,3Af/en PoEEstándarY sIngle-Puerto de potencia PoE alcanza 30W.Como aDispositivo de fuente de alimentación PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a POE equipo terminal como AP inalámbrico, cámara IP, teléfono VoIP, construcción de intercomunicador de control de acceso visual, etc. a través de un cable de red, para cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es conveniente para los hoteles, campus, dormitorios de la fábrica, Y pequeñas y medianas empresas. Modelo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

GigabitAcceso, enlace ascendentePuerto de la fibra de SFP

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.

◇Admite puerto Gigabit RJ45 y puerto de fibra SFP de enlace ascendente, red flexible para satisfacer las necesidades de red de varios escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇El sistema de prioridad para el puerto PoE suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.

◇Los puertos RJ45 16*10/100/1000Base-T admiten alimentación PoE, satisfaciendo las necesidades de suministro de energía PoE de monitoreo de seguridad, sistema de teleconferencia, cobertura inalámbrica y otros escenarios.

STablaANdRPor eliable

◇CCC, CE, FCC, RoHS.

◇Fuente de alimentación desarrollada por uno mismo, alta redundancia, proporcionando un largo-Término y potencia de salida PoE estable.

◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR, enlace, YPoe.

◇Bajo consumo de energía, con ventilador, acero galvanizadoVivienda, y disipación de calor excelente para asegurar la operación estable del interruptor.

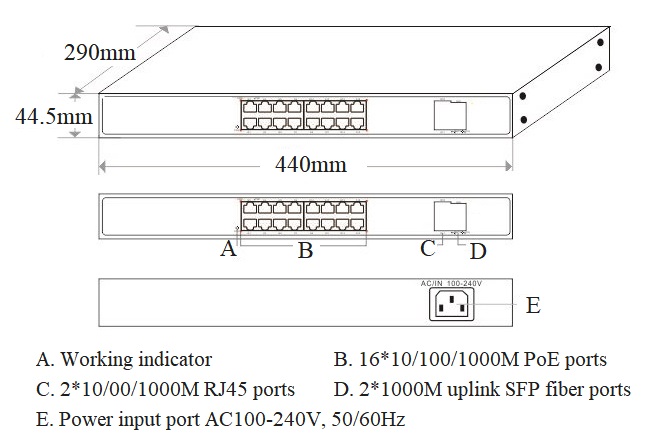

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-POE33020PF	Conmutador de fibra PoE no administrado con puertos RJ45 de 1810/100/1000M y puertos de fibra SFP de enlace ascendente de 21000M. El puerto 1-16 puede apoyar estándar de IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	250W
ONV-POE33020PF-at		400W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE de 20 puertos gigabit	1	SET
	Cable de alimentación de CA	1	PC
	Kit de montaje (oreja colgante)	1	Par
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G Óptico Módulo	2630	Módulo óptico SFP, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-T-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-POE33020PF	ONV-POE33020PF-at
Características de la interfaz
FijosPInformación sobre ort	2 * 1000Base-X uplink puertos de fibra SFP (datos) 210/100/1000Base-T uplink puertos RJ45 (datos) Puertos de 1610/100/1000Base-T PoE (datos/poder)
Puerto Ethernet	Puerto 1-16 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Interfaz de fibra óptica Gigabit, defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	56Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	29,76 Mpps
Mac	8K
Memoria de búfer	4M
JumboFRame	9,6 K
LED Indicador	Potencia: PWR (verde), Red: Link, Link/Act (amarillo), PoE: PoE (verde), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, reajuste de la fábrica del Uno-botón
PoE y fuente de alimentación
POEPuerto	Puerto 1-16
Pin de la fuente de alimentación	1/2( ) 3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 apagado/t
PWR total/voltaje de entrada:	250W/ (AC100-240V)	400W/ (AC100-240V)
Consumo de energía	En espera <15W, carga completa <240W	En espera <16W, carga completa <380W
Suministro de energía	Fuente de alimentación incorporada, AC100-240V 50-60Hz, 4.1A	Fuente de alimentación incorporada, AC100-240V 50-60Hz, 5.0A
Parámetros físicos
Operación TEmpt (Vacío)/Humedad/	-20 ~ + 55 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEmpt (Vacío)/Humedad/	-40 ~ + 75 °C, 5% ~ 95% RH sin condensación
Dimensión(L * W * H)	44029044,5mm
Peso neto/bruto	3,6 kg/4,5 kg	3,9 kg/4,7 kg
Instalación	Escritorio, montaje en pared, gabinete de 1U/19”
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30.
Certificaciones	CCC, marca CE, comercial, EN62368-1 CE/LVD, FCC parte 15 clase B, RoHS,
Garantía	3 años, mantenimiento de por vida.
