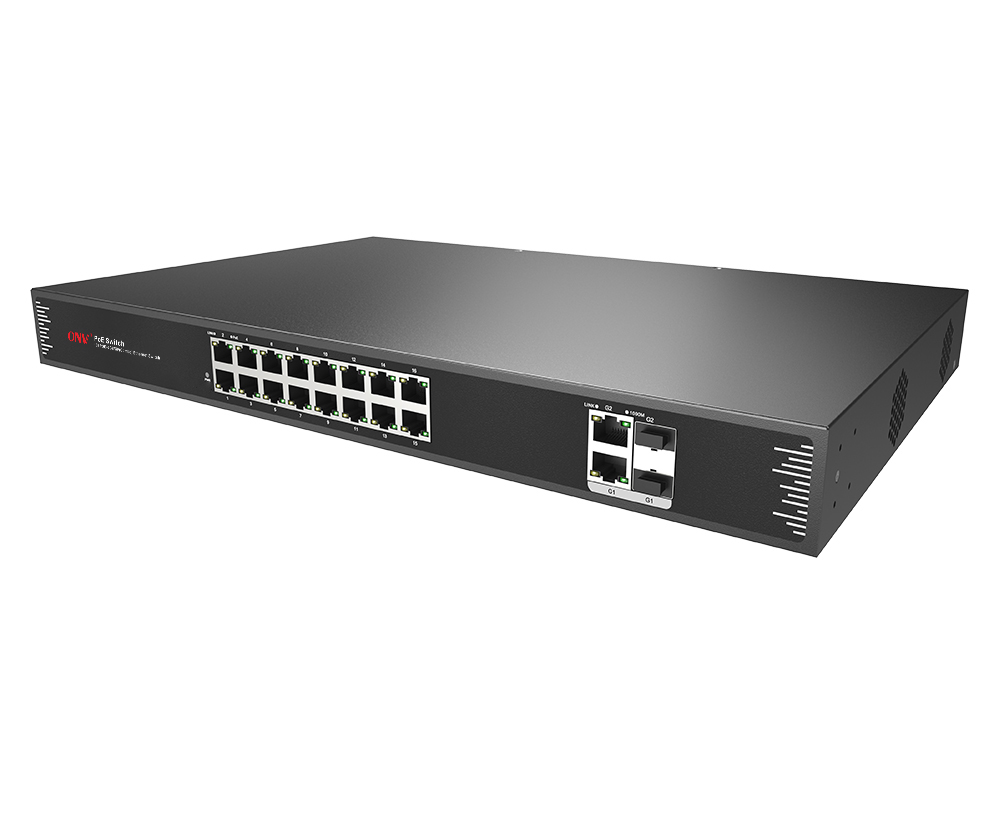

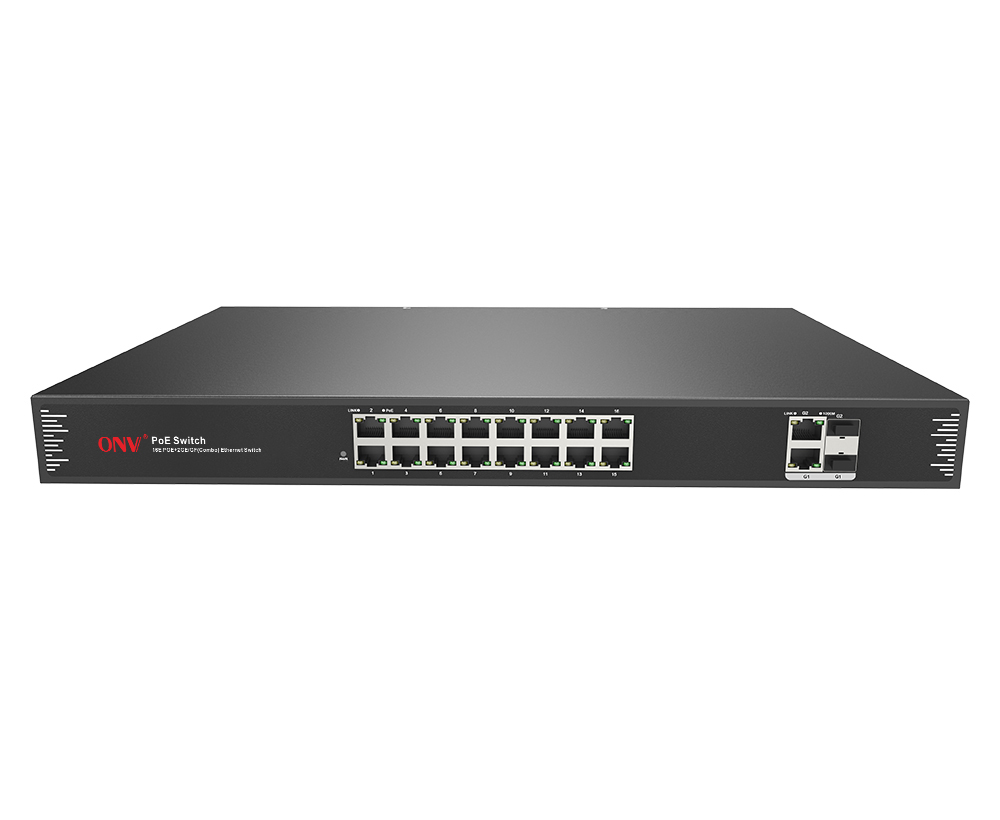

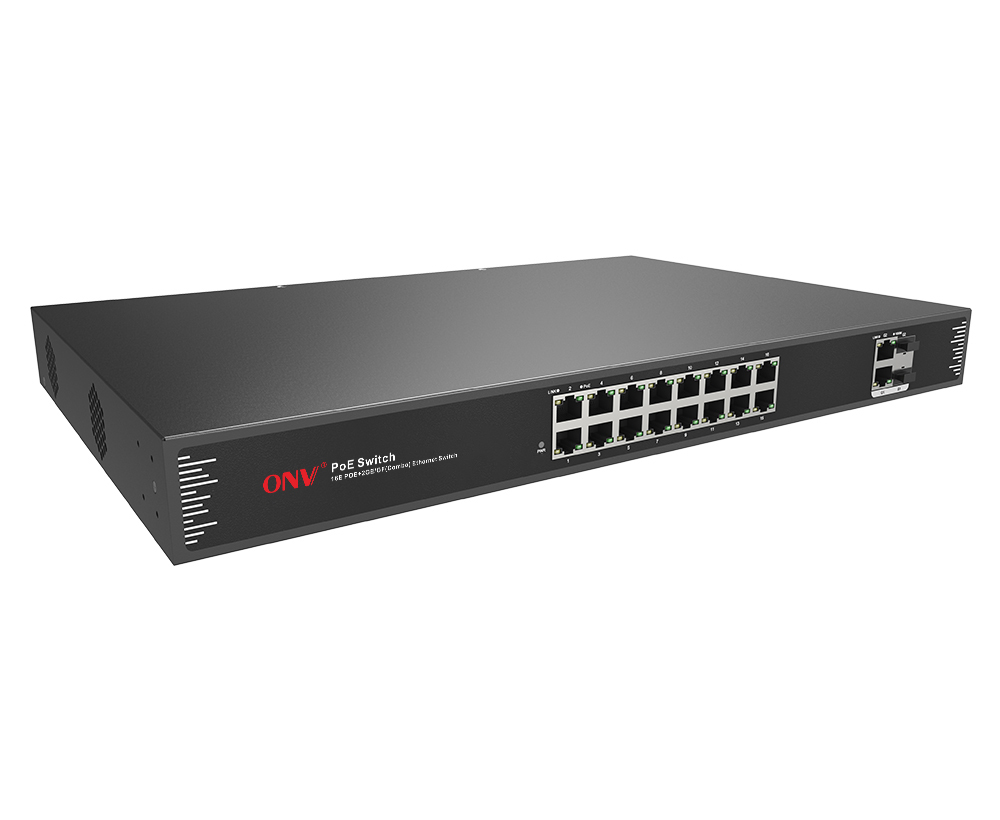

DESCRIPCIÓN GENERAL

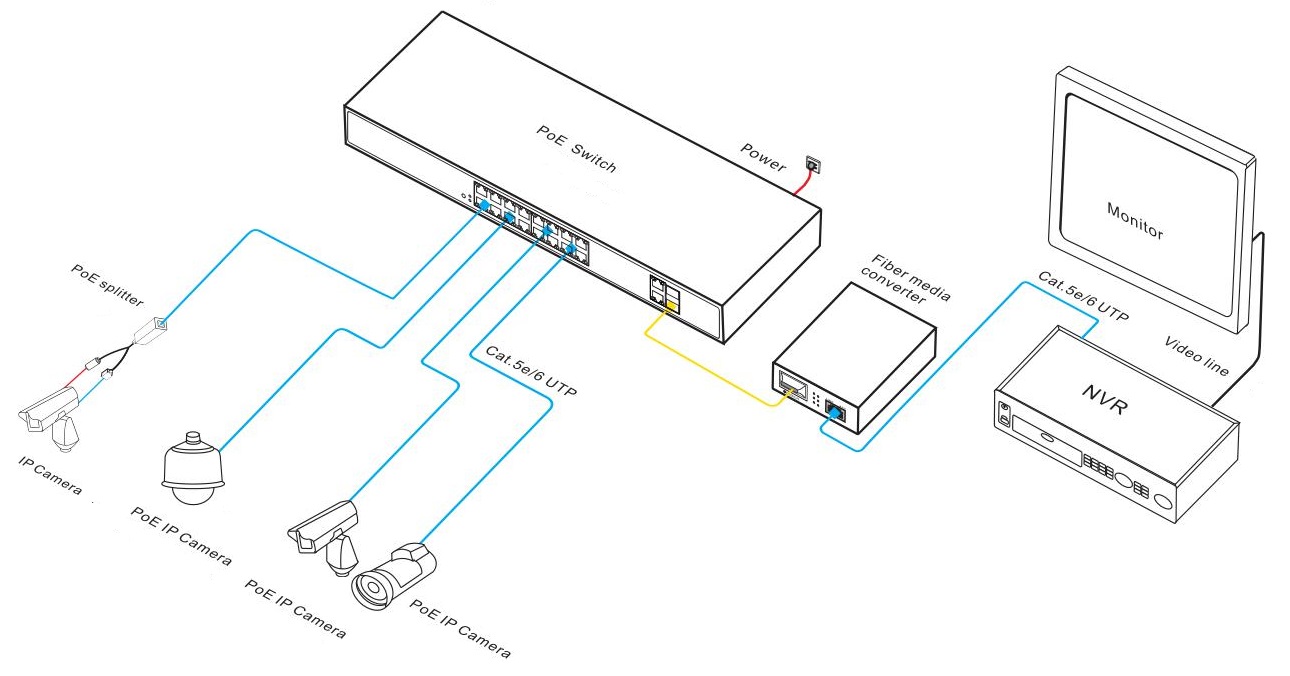

La ONV-POE31016PFAEsUn enlace ascendente gigabitPOEFibraInterruptor desarrollado independientemente por ONV. Tiene16*10/100MRJ45Puertos y2*10/100/1000MUplink RJ45PuertoS y 2*1000M uplink puertos combo de fibra..El puerto 1-16 puedeApoyo IEEE802,3Af/at PoE estándar y único-Puerto de potencia PoE alcanza 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a POE equipo terminal como AP inalámbrico, cámara IP, VoIP e intercomunicador visual de edificios inteligentes a través de un cable de red, y cumple con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para hoteles, campus, dormitorios de fábrica y pequeñas y medianas empresas. Modelo no administrado, plug and play, sin configuración, fácil de usar.
CARACTERÍSTICA
10/100MAcceso, enlace ascendentePor gIgabitPuerto combinado
◇Apoyo no bloqueo de reenvío de velocidad de alambre.
◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.
◇SUpport10/100MRJ45PuertoY gIgabitComboCombinación de puertos, que permite a los usuarios crear redes de forma flexible para satisfacer las necesidades de diversos escenarios.
Fuente de alimentación inteligente PoE
◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.
◇16* 10/100Base-TXPuertos RJ45, que satisfacen las necesidades de monitoreo de seguridad, sistema de teleconferencia, cobertura inalámbrica y otros escenarios.
◇Sistema de prioridad para el puerto PoE, suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.
STablaANdRPor eliable
◇CCC, CE, FCC, RoHS.
◇Plug and play, sin configuración, simple y conveniente.
◇Fuente de alimentación desarrollada por uno mismo, alta redundancia, proporcionando un largo-Término y potencia de salida PoE estable.
◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR, enlace, YPoe.
◇Bajo consumo de energía, cáscara de acero galvanizada del metal, y disipación de calor excelente para asegurar la operación estable del interruptor.

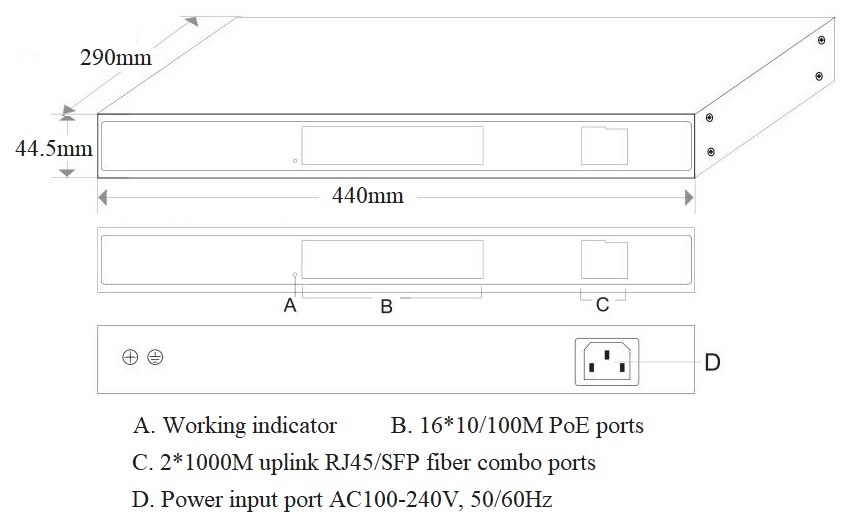

DIMENSIÓN
INFORMACIÓN DE PEDIDO
Modelo |
Descripción |
Fuente de alimentación incorporada |
ONV-POE31016PFA |
Conmutador de fibra PoE no administrado con puertos RJ45 de 16*10/100M y puertos RJ45 de enlace ascendente de 2*10/100/1000M y puertos combinados de fibra SFP de 2*1000M. El puerto 1-16 puede apoyar estándar de IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”. |
250W |
ONV-POE31016PFA-at |
400W |
|
Nota:El módulo óptico no está incluido y debe comprarse. |
LISTA DE EMBALAJE
Lista de embalaje |
Contenido |
Qty |
Unidad |
Conmutador de fibra PoE de enlace ascendente de 18 puertos gigabit |
1 |
SET |
|
Cable de alimentación de CA |
1 |
PC |
|
Kit de montaje (oreja colgante) |
1 |
SET |
|
Guía del usuario |
1 |
PC |
|
Tarjeta de garantía |
1 |
PC |
MÓDULO ÓPTICO
Producto |
Modelo |
Descripción |
Unidad |
1,25G Óptico Módulo |
2630 |
Módulo óptico SFP, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
2632 |
Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
2612-T |
Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
2613-R |
Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
Por 2612-T-SC |
Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
Por 2613-R-SC |
Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente. |
PC |
|
Módulo de potencia |
2633 |
El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45. |
PC |
PRODUCTO RELACIONADO
Modelo |
Descripción |
ONV-POE33108PF |
Conmutador de fibra PoE no administrado con puertos RJ45 de 8*10/100/1000M y puertos de fibra SFP de enlace ascendente de 2*1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Incorpora fuente de alimentación de 130W e instalación de gabinete de 1U/19 ”. |
ONV-POE33128PF |
Conmutador de fibra PoE no administrado con puertos RJ45 de 10*10/100/1000M y puertos de fibra SFP de enlace ascendente de 2*1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Incorpora fuente de alimentación de 130W e instalación de gabinete de 1U/19 ”. |
ONV-POE33016PF |
Conmutador de fibra PoE no administrado con puertos RJ45 de 16*10/100/1000M y puertos de fibra SFP de enlace ascendente de 2*1000M. El puerto 1-16 puede apoyar estándar de IEEE 802,3 af/at PoE. Es fuente de alimentación incorporada de 250W y 1U/19 ”instalación del gabinete. |
ONV-POE33020PF |
Conmutador de fibra PoE no administrado con puertos RJ45 de 18*10/100/1000M y puertos de fibra SFP de enlace ascendente de 2*1000M. El puerto 1-16 puede apoyar estándar de IEEE 802,3 af/at PoE. Es fuente de alimentación incorporada de 250W y 1U/19 ”instalación del gabinete. |
ONV-POE33028PF |
Conmutador de fibra PoE no administrado con puertos RJ45 de 26*10/100/1000M y puertos de fibra SFP de enlace ascendente de 2*1000M. El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoE. Es fuente de alimentación incorporada de 400W y 1U/19 ”instalación del gabinete. |
ESPECIFICACIÓN TÉCNICA
Modelo |
ONV-POE31016PFA |
ONV-POE31016PFA-at |
Características de la interfaz |
||
FijosPInformación sobre ort |
Puertos de 16*10/100Base-TX PoE (datos/poder) 2*10/100/1000Base-T uplink puertos RJ45 (datos) 2*1000M uplink SFP puertos de fibra combo (Datos) |
|
Puerto Ethernet |
Auto-detección 10/100Base-T(X) y 10/100/1000Base-T, autoadaptación completa/semidúplex de MDI/ MDI-X |
|
Transmisión de par trenzado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros) |
|
Puerto de fibra óptica |
Interfaz de fibra óptica Gigabit, defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC) |
|
Cable óptico/distancia |
Multimodo: 850nm/ 0-500m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Parámetro de chip |
||
Protocolo de red |
IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3z 1000Base-X,IEEE 802.3x |
|
Modo de reenvío |
Almacenar y reenviar (Velocidad completa del alambre) |
|
Capacidad de conmutación |
14,8 Gbps(Sin bloqueo) |
|
Reenvío Tasa @ 64byte |
5,36 Mpps |
|
Mac |
16K |
|
Memoria de búfer |
4M |
|
JumboFPor Rame |
10K |
|
LED Indicador |
Potencia: PWR (verde), Red: Link, Link/Act (amarillo), PoE: PoE (verde), Tasa: 1000M (verde) |
|
PoE y fuente de alimentación |
||
POEPuerto |
Puerto 1-16 |
|
Pin de la fuente de alimentación |
1/2( ) 3/6 (-) |
|
Potencia máxima por puerto |
30W, IEEE 802,3 af/at |
|
PWR total/voltaje de entrada |
250W/ (AC100-240V) |
400W/ (AC100-240V) |
Consumo de energía |
Standby<15W,Carga completa<250W |
Standby<20W,Carga completa<400W |
Suministro de energía |
Construido enSuministro de energía,AC100~240V 50-60Hz, 4,1A |
Construido enSuministro de energía,AC100~240V 50-60Hz,5. 0A |
Parámetro físico |
||
Operación TEMP/Humedad |
-20~+55°C,5%~90% RHNo condensación |
|
Almacenamiento TEMP/Humedad |
-40~+75 °C,5%~95% RHNo condensación |
|
Dimensión(L * W * H) |
440 *290* 44. 5Mm |
|
Peso neto/bruto |
3,5Kg/4,3Kg |
3,7Kg/4,5Kg |
Instalación |
Escritorio,Pared Monte, Gabinete de 1U/19” |
|
Certificación & Garantía |
||
Protección contra rayos |
Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30 |
|
Certificación |
CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC |
|
Garantía |
3 años, mantenimiento de por vida. |
