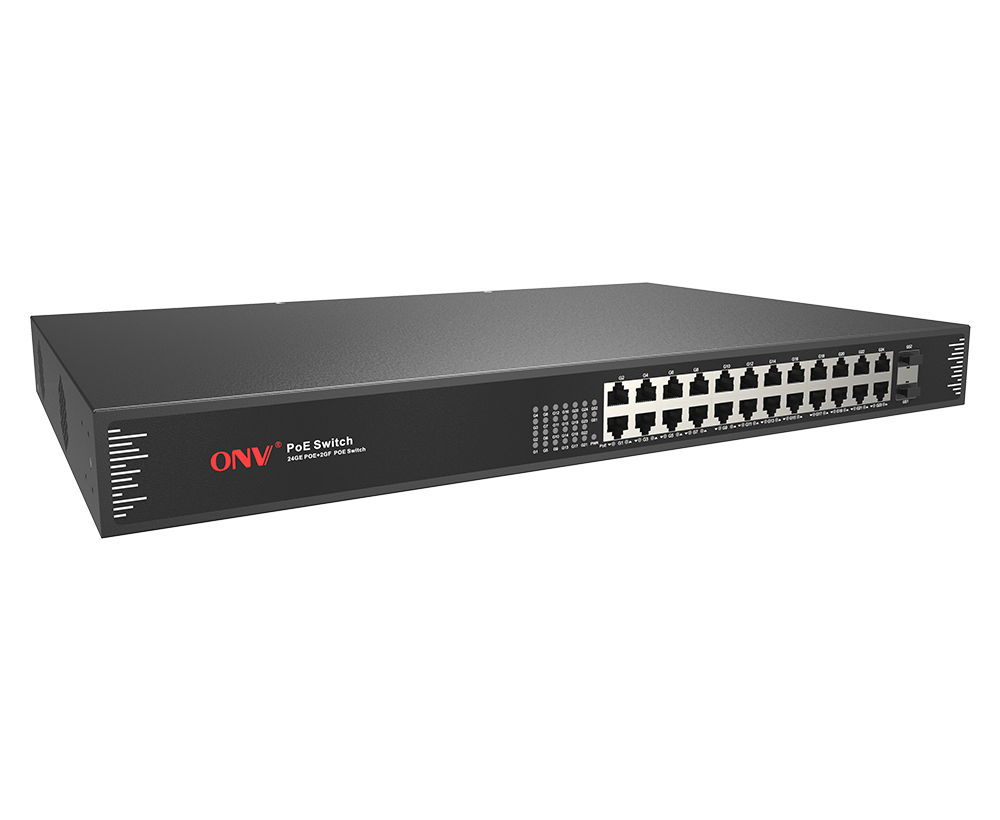

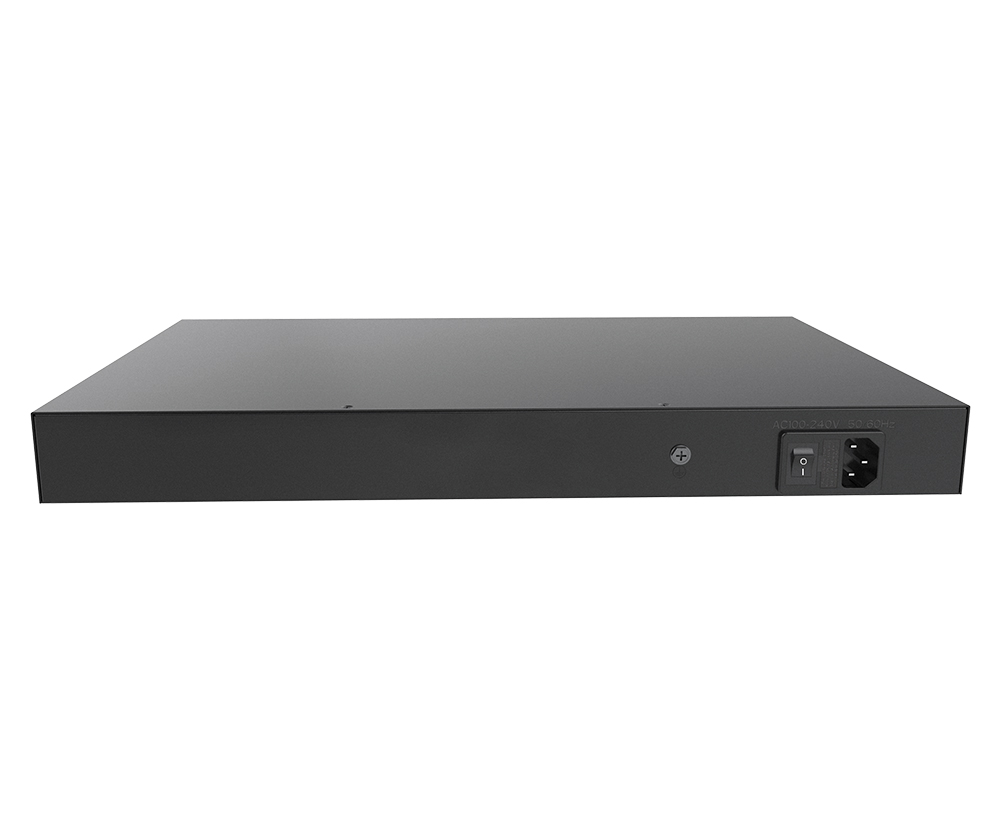

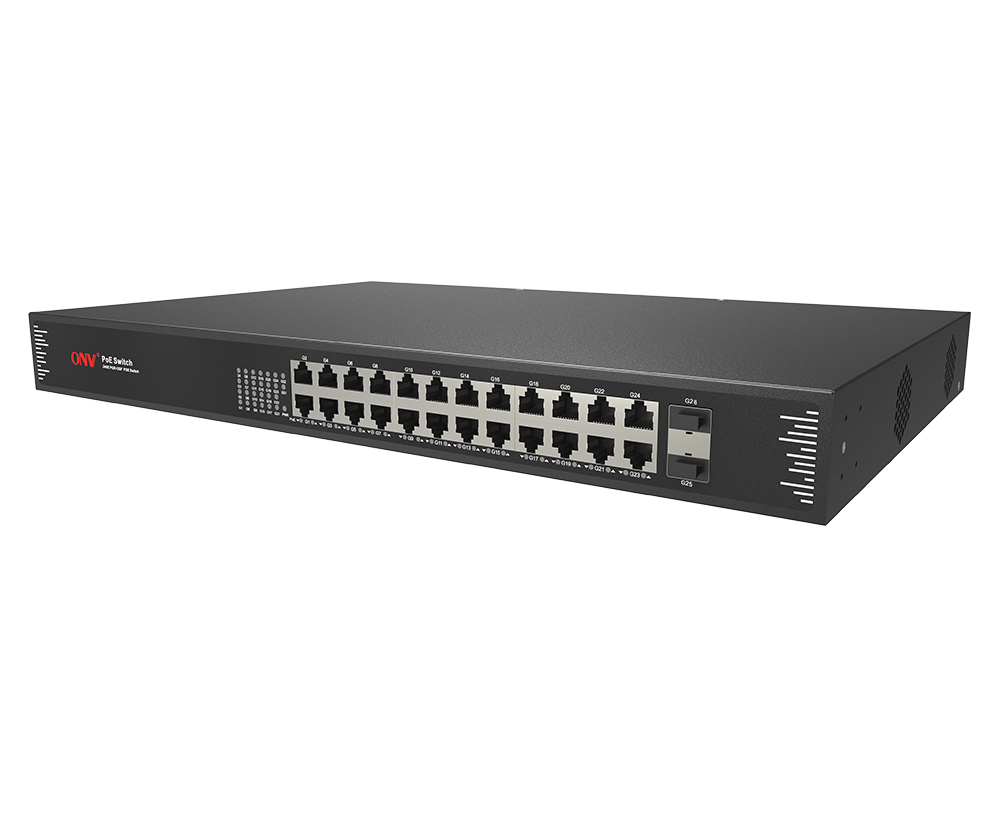

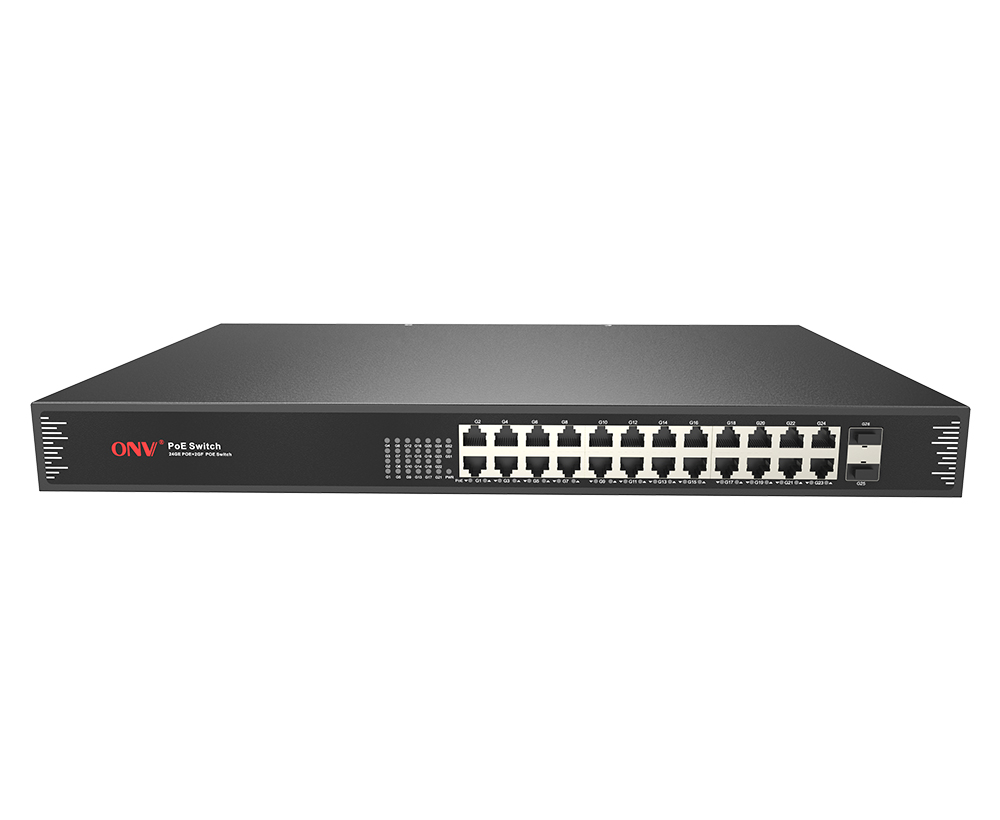

Conmutador PoE Gigabit de 26 puertos

Modelo： ONV-POE33024PF

Conmutador de fibra PoE no administrado con puertos RJ45 de 24*10/100/1000M y puertos de fibra SFP de enlace ascendente de 2*1000M. El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoE. Es una fuente de alimentación incorporada de 400W y una instalación de gabinete de 1U/19 ".

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

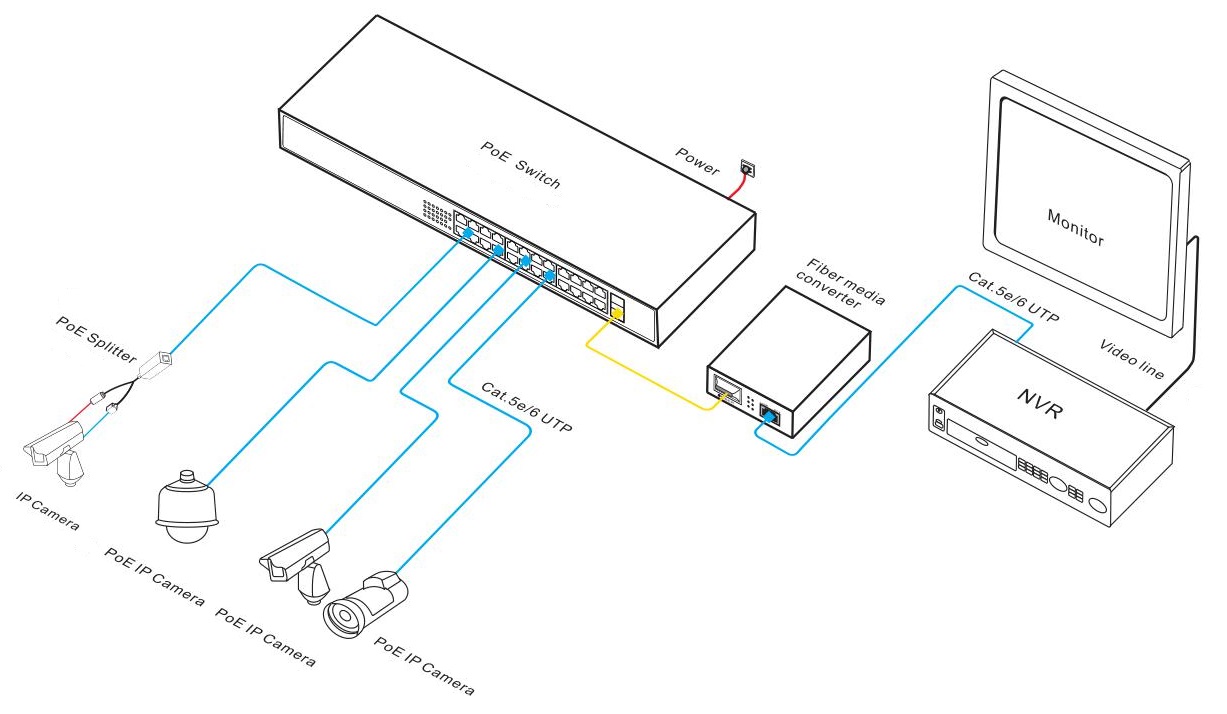

ElONV-POE33024PFEsUn gigabitPoEFibraInterruptorDesarrollado de forma independiente por ONV.Tiene24* 10/100/1000MLos puertos adaptantes RJ45 y los 2*1000M uplink los puertos de la fibra de SFP.El puerto 1-24 puedeApoyo IEEE802,3Af/en PoEEstándarY sIngle-Puerto de potencia PoE alcanza 30W.Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales POE como AP inalámbrico, cámara IP, teléfono VoIP, construcción de intercomunicador de control de acceso visual, etc. a través de un cable de red, para cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para hoteles, campus, dormitorios de fábrica y pequeñas y medianas empresas. Modelo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

GigabitAcceso, enlace ascendentePuerto de la fibra de SFP

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇SUpportGigabitRJ45PuertoY gIgabitFibra de SFPCombinación de puertos, que permite a los usuarios crear redes de forma flexible para satisfacer las necesidades de diversos escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇24* Puertos 10/100/1000Base-T RJ45, que satisfacen las necesidades de monitoreo de seguridad, sistema de teleconferencia, cobertura inalámbrica y otros escenarios.

◇Sistema de prioridad para el puerto PoE, suministrará energía al puerto de nivel de alta prioridad primero cuando el presupuesto de energía sea insuficiente y evite el exceso de trabajo del dispositivo.

STablaANdRPor eliable

◇CCC, CE, FCC, RoHS.

◇Fuente de alimentación desarrollada por uno mismo, alta redundancia, proporcionando un largo-Término y potencia de salida PoE estable.

◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR, enlace, YPoe.

◇Bajo consumo de energía, con ventilador, carcasa de metal de acero galvanizado y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

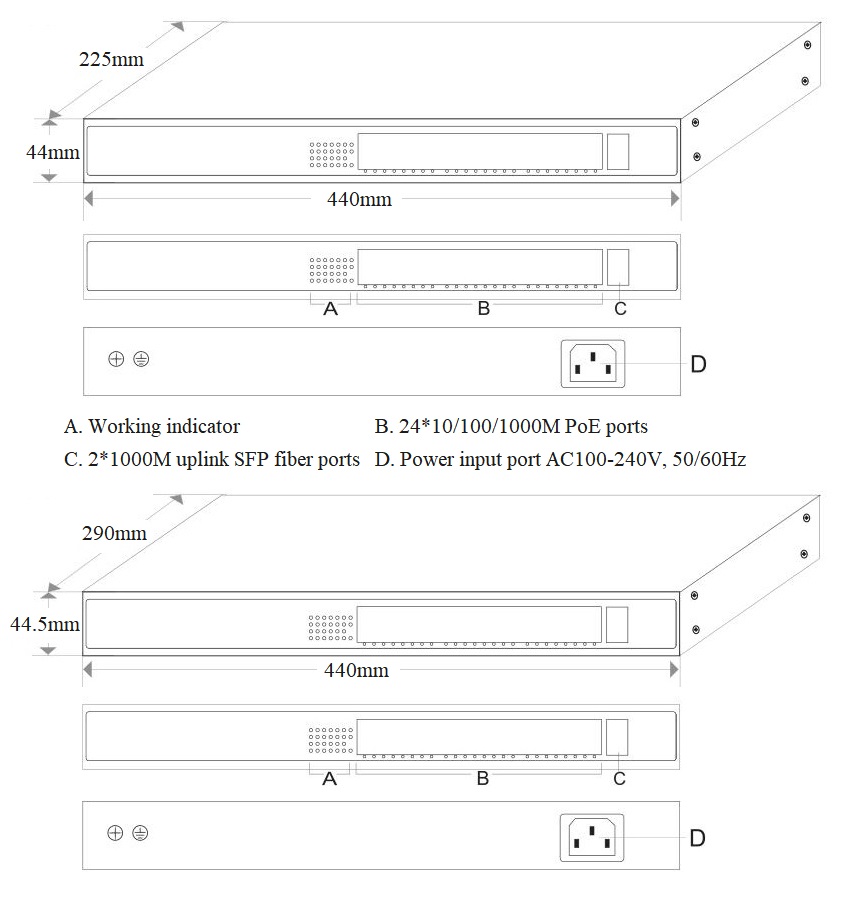

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-POE33024PF	Conmutador de fibra PoE no administrado con puertos RJ45 de 2410/100/1000M y puertos de fibra SFP de enlace ascendente de 21000M.PEl ort 1-24 puede apoyar estándar de IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	400W
ONV-POE33024PF-at		600W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Interruptor lleno de la fibra del PoE del gigabit 26-port	1	SET
	Cable de alimentación de CA	1	PC
	Kits de montaje	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G Óptico Módulo	2630	Módulo óptico SFP, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-T-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-POE33108PF	Conmutador de fibra PoE no administrado con puertos RJ45 de 810/100/1000M y puertos de fibra SFP de enlace ascendente de 21000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Incorpora fuente de alimentación de 130W e instalación de gabinete de 1U/19 ”.
ONV-POE33128PF	Conmutador de fibra PoE no administrado con puertos RJ45 de 1010/100/1000M y puertos de fibra SFP de enlace ascendente de 21000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Incorpora fuente de alimentación de 130W e instalación de gabinete de 1U/19 ”.
ONV-POE33016PF	Conmutador de fibra PoE no administrado con puertos RJ45 de 1610/100/1000M y puertos de fibra SFP de enlace ascendente de 21000M. El puerto 1-16 puede apoyar estándar de IEEE 802,3 af/at PoE. Es fuente de alimentación incorporada de 250W y 1U/19 ”instalación del gabinete.
ONV-POE33020PF	Conmutador de fibra PoE no administrado con puertos RJ45 de 1810/100/1000M y puertos de fibra SFP de enlace ascendente de 21000M. El puerto 1-16 puede apoyar estándar de IEEE 802,3 af/at PoE. Es fuente de alimentación incorporada de 250W y 1U/19 ”instalación del gabinete.
ONV-POE33028PF	Conmutador de fibra PoE no administrado con puertos RJ45 de 2610/100/1000M y puertos de fibra SFP de enlace ascendente de 21000M. El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoE. Es fuente de alimentación incorporada de 400W y 1U/19 ”instalación del gabinete.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-POE33024PF	ONV-POE33024PF-at
Características de la interfaz
FijosPInformación sobre ort	2 * 1000Base-X uplink puertos de fibra SFP (datos) 24*10/100/1000Base-T puertos PoE (datos/potencia)
Puerto Ethernet	El puerto 1-24 puede apoyar la auto-detección 10/100/1000Base-T, autoadaptación llena/semidúplex de MDI/ MDI-X
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Interfaz de fibra óptica Gigabit, defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-500m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	52Gbps
Reenvío Tasa @ 64byte	38,69 Mpps
Mac	8K
Memoria de búfer	4M
JumboFPor Rame	9,6 K
LED Indicador	Potencia: PWR (verde), red: 1-24/ G1-2 (verde), PoE: PoE (verde)
PoE y fuente de alimentación
POEPuerto	Puerto 1-24
Pin de la fuente de alimentación	1/2( ) 3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 af/at
PWR total/voltaje de entrada	400W/ (AC100-240V)	600W/ (AC100-240V)
Consumo de energía	En espera <25W, carga completa <380W	Standby<26W, carga completa <600W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 5.0A	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 6.6A
Parámetro físico
Operación TEMP/Humedad	-20~+55°C,5%~90% RHNo condensación
Almacenamiento TEMP/Humedad	-40~+75 °C,5%~95% RHNo condensación
Dimensión(L * W * H)	44022544mm	44029044,5mm
Peso neto/bruto	3,0 kg/3,7 kg	3,2 kg/3,9 kg
Instalación	Escritorio, montaje en pared, gabinete de 1U/19”
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	3 años, mantenimiento de por vida.
