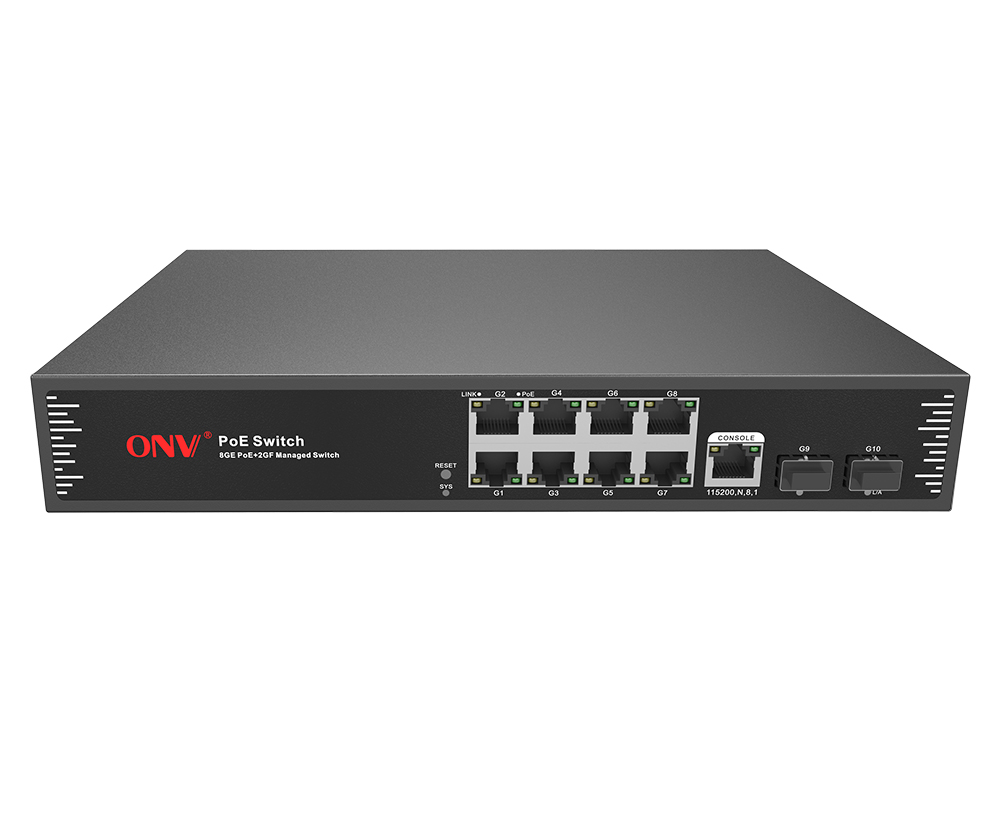

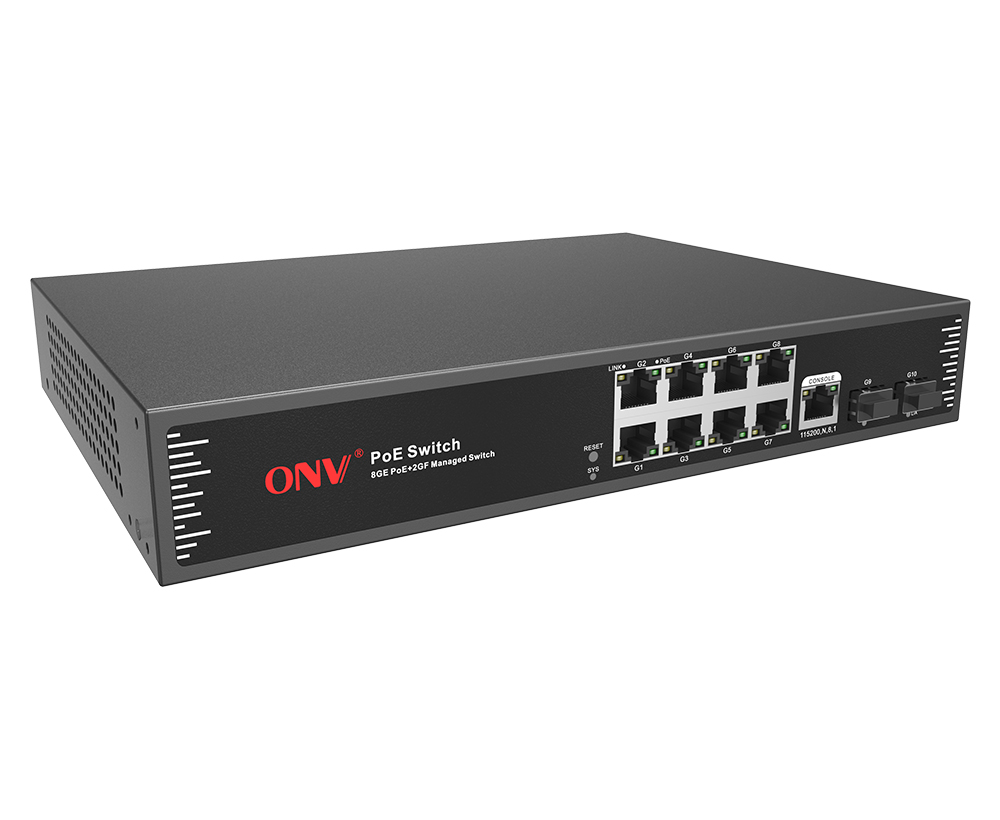

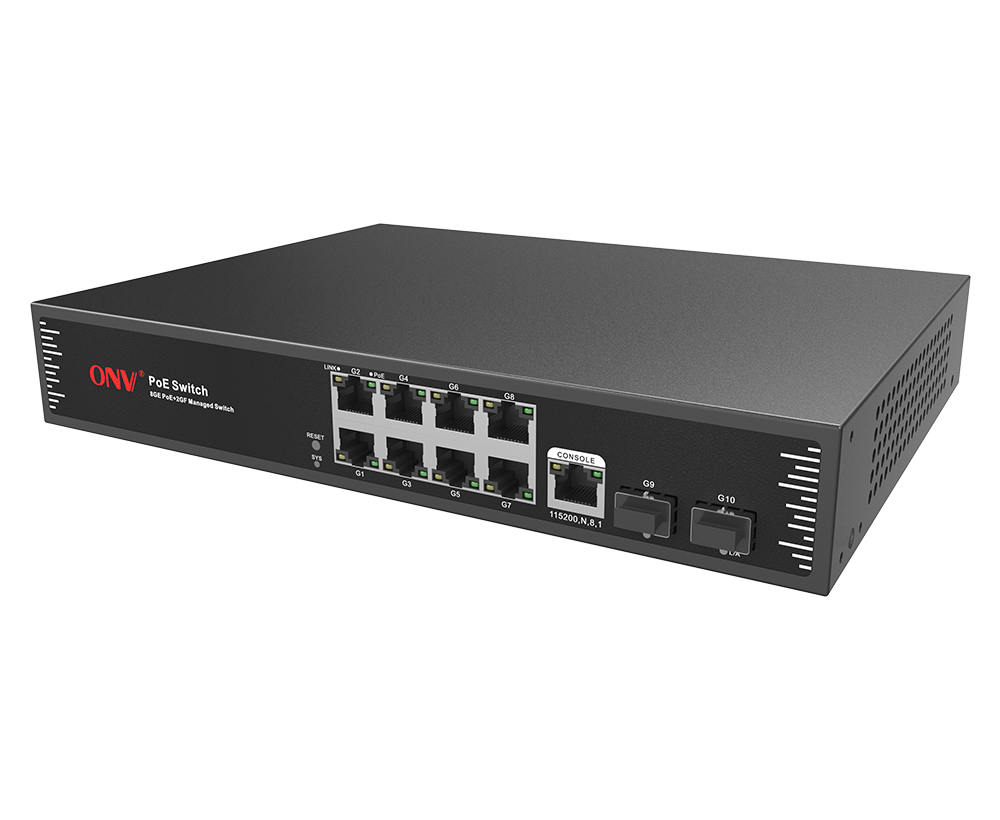

Conmutador PoE gestionado L2 Gigabit de 10 puertos

Modelo： ONV-POE33108PFM

Conmutador de fibra PoE administrado por L2 con puertos RJ45 de 8*10/100/1000M y puertos de fibra SFP de enlace ascendente de 2*100/1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Incorpora la fuente de alimentación 130W y la instalación del gabinete 1U/19 ".

Quiero hacer una investigación

Información general
Especificación técnica

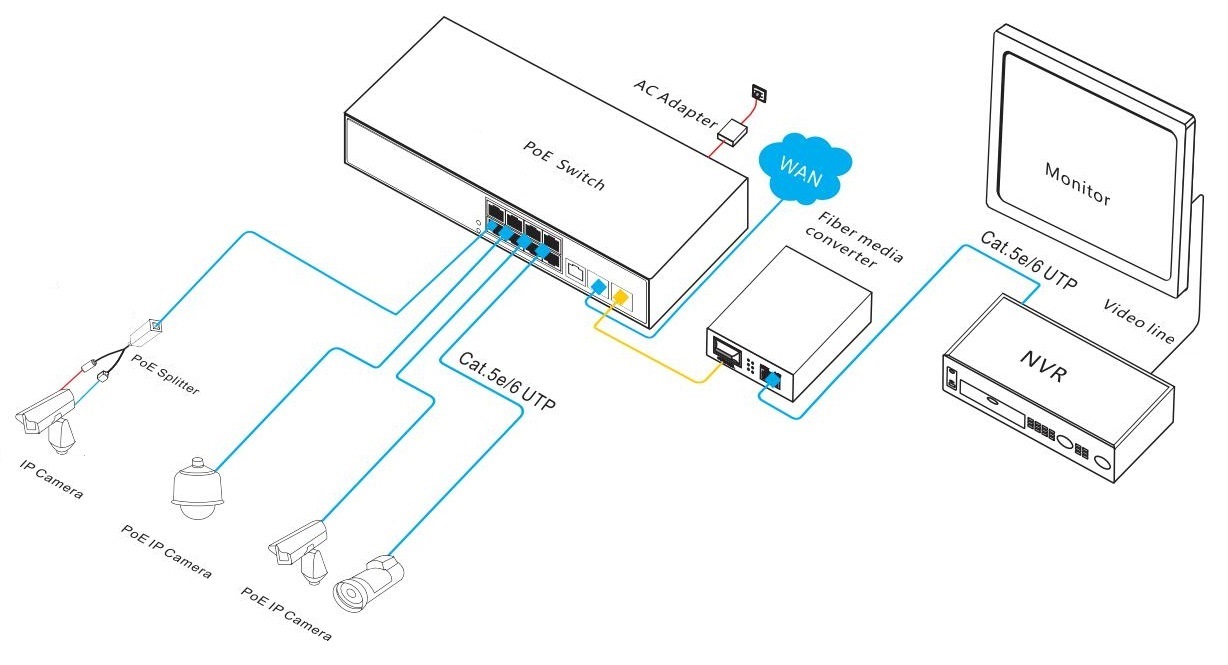

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

La ONV-POE33108PFM es un switch de fibra PoE gestionado por gigabit L2 + desarrollado independientemente por ONV. Tiene8* Puertos adaptantes de 10/100/1000Base-T RJ45 y fibra de 2*100/1000Base-X SFPPuertos. Puerto 1-8Puede apoyar el estándar de IEEE 802,3 af/at PoE y poder del PoE del solo-puerto hasta 30W. Como dispositivo de suministro de energía PoE, puede detectar e identificar automáticamente los dispositivos de recepción de energía que cumplen con el estándar y alimentarlos a través del cable de red. Puede alimentar AP inalámbricos, cámaras IP, teléfonos IP, construcción de intercomunicadores de control de acceso visual y otros dispositivos terminales PoE a través de cables de red, cumpliendo con el entorno de red que requiere una fuente de alimentación PoE de alta densidad y es adecuado para hoteles, campus, parques, supermercados, lugares escénicos, dormitorios de fábrica, Y pequeñas y medianas empresas para construir redes económicas y eficientes.

La ONV-POE33108PFM tiene funciones de administración de red L2 +, admite administración IPV4/ IPV6, reenvío de enrutamiento estático, mecanismo de protección de seguridad completo, estrategia ACL/ QoS perfecta y funciones VLAN ricas para una fácil administración y mantenimiento. Admite múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar la comunicación ininterrumpida de las transmisiones importantes. De acuerdo con las necesidades de la aplicación, la administración de la fuente de alimentación PoE, el control de flujo del puerto, la división VLAN, QoS y otras funciones se pueden configurar a través de Web, CLI, SNMP, Telnet y otros métodos de administración de red.

CARACTERÍSTICA

Acceso Gigabit, puerto de fibra SFP de enlace ascendente

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Admite la combinación de puerto Gigabit RJ45 y puerto SFP, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇La gestión de red PoE, realiza la asignación de energía del puerto PoE, configuración de prioridad, visualización del estado de la energía del puerto, programación de tiempo, etc.

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇8*10/100/1000Base-T Los puertos RJ45 admiten la fuente de alimentación PoE para cumplir con el monitoreo de seguridad, los sistemas de llamadas de conferencia, la cobertura inalámbrica y otros escenarios.

◇El puerto PoE admite el mecanismo de prioridad. Cuando la potencia restante es insuficiente, se da prioridad a la potencia del puerto de alta prioridad para evitar la sobrecarga del dispositivo.

Fuerte capacidad de procesamiento de negocios

◇Soporte ERPS red de anillo y STP/ RSTP/ MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇Fuente de alimentación de desarrollo propio, alta redundancia, que proporciona una salida de potencia PoE estable y a largo plazo.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link y PoE.

◇Bajo consumo de energía, con ventilador, carcasa de metal de acero galvanizado y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

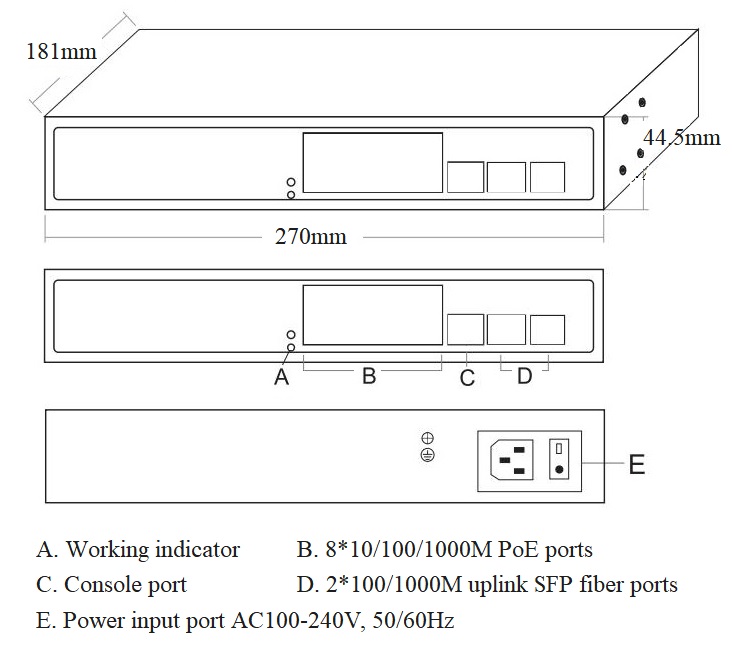

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-POE33108PFM	Conmutador de fibra PoE administrado L2 + con puertos RJ45 de 810/100/1000M y puertos de fibra SFP de enlace ascendente de 2100/1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	130W
ONV-POE33108PFM-at		250W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador de fibra PoE gestionado de 10 puertos gigabit completo	1	SET
	Línea RJ45-DB9	1	PC
	Cable de alimentación de CA	1	PC
	Kits de montaje (oreja colgante)	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G óptico Módulo	2630	Módulo óptico SFP, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-t-sc	Módulo óptico SFP, 1,25g de modo único de fibra única tx1310nm/rx1550nm, distancia de transmisión: 20km, interfaz SC. Apoye la función de DDM y el taponamiento caliente.	PC
	Por 2613-r-sc	Módulo óptico SFP, 1,25g de modo único de fibra única tx1550nm/rx1310nm, distancia de transmisión: 20km, interfaz SC. Apoye la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	Transferencias ópticas del módulo de 1,25g SFP al puerto RJ45 de 10/100/1000M.	PC

Producto relacionado

Modelo	Descripción
ONV-Poe33018PFM	L2 + manejó el interruptor de la fibra del Poe con los puertos RJ45 del 1610/100/1000M y los puertos uplink de la fibra de SFP de los 210/1000m. El puerto 1-16 puede apoyar el estándar de IEEE 802,3 af/at Poe. Es una fuente de alimentación incorporada de 250W e instalación de gabinete de 1U/19 ”.
ONV-Poe36028PFM	Conmutador de fibra Poe administrado L2 + con puertos RJ45 de 2410/100/1000M y puertos de fibra SFP + de enlace ascendente de 41/10g. El puerto 1-24 puede apoyar estándar de IEEE 802,3 af/at Poe. Incorpora una fuente de alimentación de 400W e instalación de gabinete de 1U/19 ”.
ONV-Por Poe36036PFM	El switch de fibra Poe administrado L2 + con puertos RJ45 de 2410/100/1000M y puertos de fibra SFP de 8100/1000m y puertos de fibra SFP + de enlace ascendente de 4*1/10g. El puerto 1-24 puede apoyar estándar de IEEE 802,3 af/at Poe. Incorpora una fuente de alimentación de 400W e instalación de gabinete de 1U/19 ”.
ONV-Poe36048PFM	L2 + manejó el interruptor de la fibra del Poe con los puertos RJ45 de 4810/100/1000M y los puertos uplink de la fibra de 41/10g SFP +. El puerto 1-48 puede soportar el estándar IEEE 802,3 af/at Poe. Incorpora fuente de alimentación de 600W e instalación de gabinete de 1U/19 ”.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-POE33108PFM	ONV-POE33108PFM-at
Características de la interfaz
Puerto fijo	1 * puerto RS232 consola (115200,N,8,1) Puertos de 810/100/1000Base-T PoE (datos/poder) 2100/1000Base-X uplink puertos de fibra SFP (datos)
Puerto Ethernet	Puerto 1-8 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Interfaz de fibra óptica Gigabit, defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm /0-550m, monomodo: 1310nm /0-40km, 1550nm /0-120km.
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	20Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	14,88 Mpps
CPU	416MHz
DRAM	1G
FLASH	128M
Memoria de búfer	4M
Mac	8K
Marco Jumbo	9,6 K
Indicador LED	Potencia: PWR (verde), Sistema: SYS (verde), Red: Enlace (amarillo), Puerto de fibra: L/A (verde), POE: PoE (verde)
Reinicio del interruptor	Sí, soporte una clave para restaurar la configuración de fábrica
PoE y fuente de alimentación
POEPuerto	Puerto 1-8
Gestión de PoE	Puerto PoE asignación de potencia de salida, encendido/apagado/af/at Configuración de límite de potencia total de la fuente de alimentación PoE Trabajo PoE y tiempo de programación, inicio de retardo de suministro de energía Configuración de prioridad de salida PoE de puerto, visualización del estado de trabajo PoE de puerto
Pin de la fuente de alimentación	1/2( ) 3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 af/at
PWR total/voltaje de entrada	130W/ (AC100-240V)	250W/ (AC100-240V)
Consumo de energía	En espera <8W, carga completa <120W	En espera <10W, carga completa <240W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 2.3A	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 4.1A
Parámetro físico
Operación TEMP/Humedad	-20 °C ~ + 55 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 °C ~ + 75 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	27018144,5mm
Peso neto/bruto	1,3 kg/1,9 kg	1,5 kg/2,1 kg
Instalación	Escritorio, montaje en pared, montaje en gabinete 1U de 19 pulgadas
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	3 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Ajuste de la protección de la temperatura del puerto Control de flujo IEEE 802.3x (dúplex completo) Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Limitar la velocidad del tráfico de mensajes en los puertos de entrada y salida mini granularidad es de 64Kbps
Característica L3	Protocolo ARP, max 1024 entradas Ruta estática/ruta predeterminada max 128 entradas Función de gestión de red L2, gestión IPV4/IPV6 Enrutamiento de software L3 sin reenvío de velocidad de cable, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN
VLAN	VLAN basada en puerto (4K), IEEE802.1q VLAN de voz, VLAN basada en protocolo Acceso, Troncal, Configuración de puerto híbrido VLAN basada en la dirección MAC, configuración QinQ
Agregación de puertos	Agregación dinámica de LACP, agregación estática Máximo 5 grupos de agregación y 8 puertos por grupo
Árbol de tensión	STP (IEEE802.1d), RSTP (IEEE 802,1 w), MSTP (IEEE 802,1 s)
Protocolo de red ERPS Ring	G.8032 (ERPS), tiempo de recuperación inferior a 20ms 255 anillo a lo sumo, Max 254 dispositivos por anillo.
Multicast	IGMP Snooping v1/v2/v3, Max 1024 grupos de multidifusión MLD Snooping, Multicast VLAN, mecanismo de salida rápida del usuario
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Filtrado de paquetes basado en flujo, Marca de prioridad/Observación Redirección basada en el flujo, limitación de velocidad basada en el flujo 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/ DSCP Diff-Serv QoS, algoritmo de programación de colas (SP, WRR, SP WRR)
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	IEEE802.1X y autenticación de direcciones MAC Binding IP-MAC-VLAN-Port, límite de aprendizaje MAC Broadcast storm control, Backup para datum de host Agujeros negros de Mac, protección de fuente IP, ataque Anti-DoS SSH 2,0, SSL, aislamiento de puertos, límite de velocidad de mensajes ARP Gestión jerárquica del usuario y protección de contraseña AAA y RADIUS y TACACS certificación, inspección ARP
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP, Retransmisión DHCP
Gestión	Registro de trabajo del sistema, Protocolo de detección de la capa de enlace Reloj NTP, detección de longitud de cable, SNMP V1/V2/V3 Detección de ping, gestión de red web (HTTPS) Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Una recuperación del tecleo, estado de la utilización en tiempo real de la CPU de la visión FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas Configuración de línea de comandos CLI de consola/módem AUX/Telnet/ SSH2.0
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
