Conmutador PoE administrado L2 de 52 puertos de enlace ascendente 10G-Conmutador PoE

Conmutador PoE administrado L2 de 52 puertos de enlace ascendente 10G

Modelo： ONV-POE56052PFM

Conmutador PoE administrado L2 con puertos RJ45 de 48*10/100/1000M y puertos de fibra SFP de enlace ascendente de 4*1/10G. El puerto 1-48 puede apoyar el estándar de IEEE 802,3 af/at PoE. Incorpora una fuente de alimentación de 600W e instalación de gabinete de 1U/19 ”.

Quiero hacer una investigación

Información general
Especificación técnica

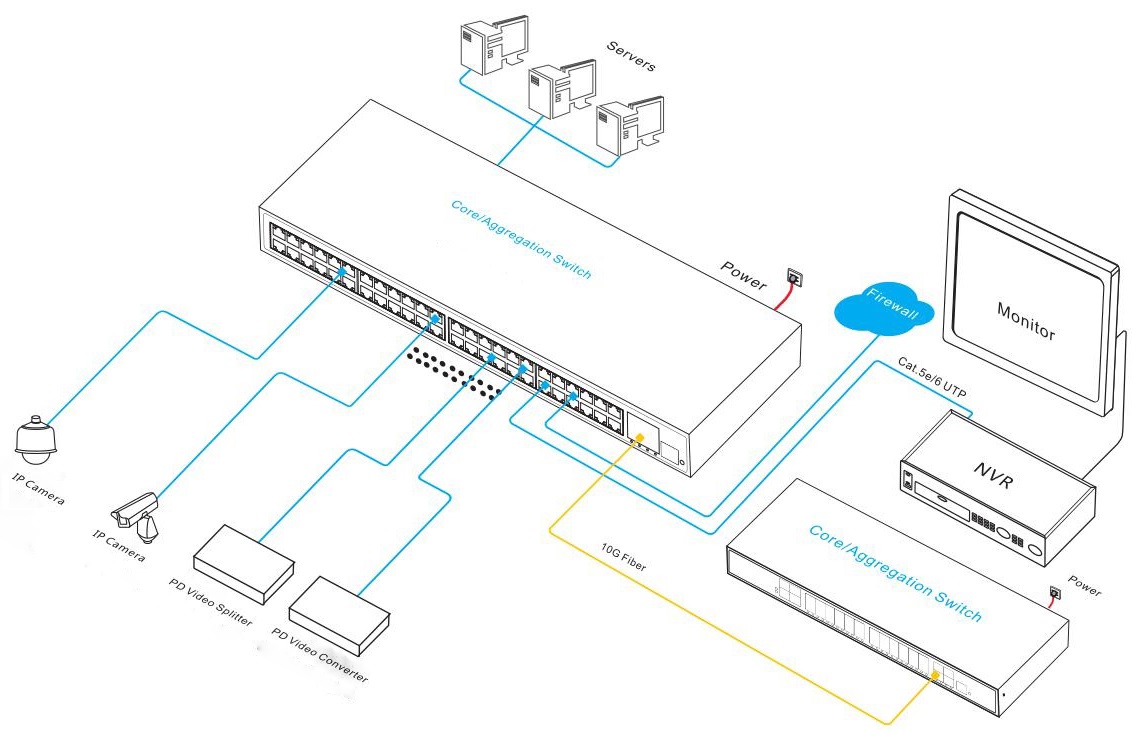

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-POE56052PFMEsUn enlace ascendente 10GPoE gestionadoFibraInterruptor desarrollado independientemente por ONV. Tiene48* 10/100/1000Base-TAdaptativoRJ45PuertosY4*1/10GPuertos de la fibra de SFP + del uplink. Puerto 1-48Puede apoyar estándar de IEEE 802,3 af/at PoE, y el poder del PoE del solo-puerto alcanza 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbrico, cámara IP, teléfono VoIP, intercomunicador de control de acceso visual, etc., a través de un cable de red, para cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para hoteles, campus, dormitorios de fábrica y pequeñas y medianas empresas.

ElONV-POE56052PFMTieneL2 +Función de administración de red, admite administración IPV4/ IPV6, reenvío de ruta estática, mecanismo de protección de seguridad completo, política ACL/QoS completa y funciones VLAN ricas, y es fácil de administrar y mantener. Admite múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar una comunicación ininterrumpida importante para las aplicaciones. De acuerdo con los requisitos reales de la aplicación, puede configurar múltiples servicios de aplicaciones, como administración de energía PoE, control de tráfico de puertos, división de VLAN y SNMP, a través del modo de administración de red web.

CARACTERÍSTICA

Gigabit wIreSPeedAcceso, uplink 1/10G SFP + puerto de fibra

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇SUpport GigabitRJ45PuertoYUplink1/10GFibra de SFPPuertoCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇La gestión de red PoE, realiza la asignación de energía del puerto PoE, configuración de prioridad, visualización del estado de la energía del puerto, programación de tiempo, etc.

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇48* 10/100/1000Base-T RJ45Apoye el poder del PoE para cubrir las necesidades de la supervisión de seguridad, del sistema de teleconferencia, de la cobertura inalámbrica, y de otros escenarios.

◇El puerto PoE admite el mecanismo de prioridad. Cuando la potencia restante es insuficiente, se da prioridad a la potencia del puerto de alta prioridad para evitar la sobrecarga del dispositivo.

Seguridad

◇Apoye el aislamiento del puerto y la supresión de la tormenta de la difusión del puerto.

◇Soporte puerto MAC vinculante e IP MAC Funciones de enlace de puerto.

◇Admite autenticación 802.1X, proporciona función de autenticación para computadoras LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

FuerteBNegocioPRocesingCCapacidad

◇Soporte ERPS red de anillo y STP/RSTP/MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Soporte IEEE802.1Q VLAN,Los usuarios pueden dividir de manera flexible la configuración de VLAN, VLAN de voz y QinQ según sus necesidades.

◇Apoyo estáticoY la agregación dinámica para aumentar eficazmente el ancho de banda del enlace, realizar el equilibrio de carga, la copia de seguridad del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad de QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, Link y PoE.

◇Fuente de alimentación de desarrollo propio, alta redundancia, que proporciona una salida de potencia PoE estable y a largo plazo.

◇Bajo consumo de energía,Con ventilador, carcasa de acero galvanizado y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

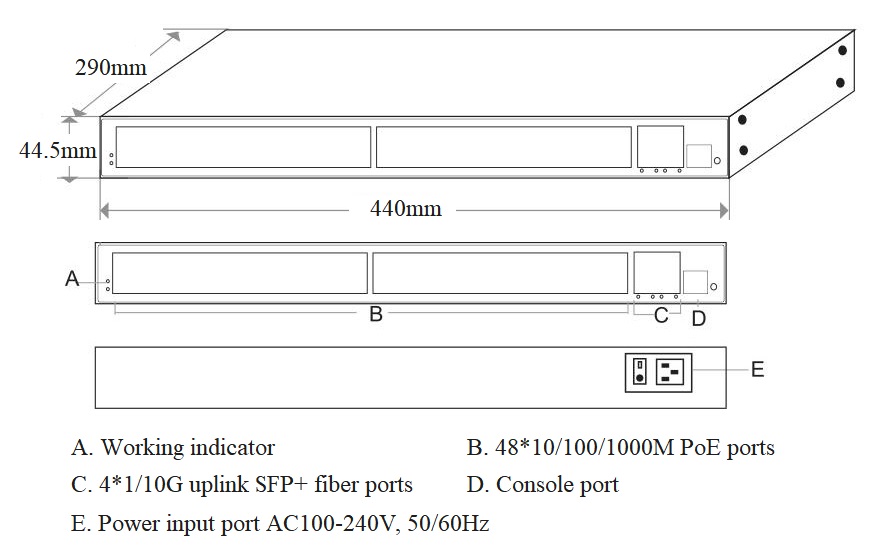

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-POE56052PFM	Conmutador PoE administrado L2 + con puertos RJ45 4810/100/1000M y puertos de fibra SFP + de enlace ascendente 41/10G. El puerto 1-48 puede apoyar el estándar de IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	600W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE gestionado de enlace ascendente de 52 puertos 10G	1	Establecer
	Cable de alimentación de CA	1	PC
	Cable adaptador RJ45-DB9	1	PC
	Kits de montaje (oreja colgante)	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
Módulo óptico 1,25G	2630	Módulo óptico SFP, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-T-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC
10GÓpticoMódulo	6630	Módulo óptico de SFP +, fibra dual con varios modos de funcionamiento 10G 850nm, distancia de transmisión: los 300m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832	Módulo óptico SFP +, 10G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-33	Módulo óptico SFP +, fibra monomodo 10G TX1330nm/ RX1270nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-27	SFP + módulo óptico, 10G monomodo de fibra única TX1270nm/ RX1330nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-POE56028PFM	Conmutador PoE administrado L2 + con puertos RJ45 de 2410/100/1000M y puertos de fibra SFP + de enlace ascendente 41/10G. El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoE. Es fuente de alimentación incorporada de 400W y 1U/19 ”instalación del gabinete.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-POE56052PFM
Características de la interfaz
FijosPInformación sobre ort	1 * puerto RS232 consola (115200,N,8,1) 41/10G uplink puertos de fibra SFP (datos) Puertos 4810/100/1000Base-T PoE (datos/potencia)
Puerto Ethernet	Puerto 1-48 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, 0-300m(10G), modo único: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad completa del alambre)
Capacidad de conmutación	216Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	131Mpps
CPU	Doble núcleo 1G
DRAM	2G
FLASH	256M
Mac	32K
Memoria de búfer	16M
Marco Jumbo	12K
LED Indicador	Sistema: SYS (verde), PoE: PoE (verde), red: Link (amarillo), puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
PoE y fuente de alimentación
POEPuerto	Puerto 1-48
POEGestión	Visualización del estado de trabajo PoE, encendido/apagado de PoE de puerto, distribución de energía af/at
Pin de la fuente de alimentación	1/2( ) 3/6(-)
Máx. Potencia por puerto	30W, IEEE 802,3 af/at
Consumo de energía	En espera <30W, carga completa <600W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 6.6A
Parámetro físico
Operación Temp/Humedad	-20 °C ~ 55 °C, 5% ~ 90% RH sin condensación.
Temperatura/humedad del almacenamiento	-40 °C ~ + 75 °C, 5% ~ 95% RH sin condensación.
Dimensiones(L * W * H)	44029044,5mm
Peso neto/bruto	4,8 kg/5,7 kg
Instalación	Escritorio, gabinetes de 1U/19”
Certificado y garantía
Protección contra rayos	Protección contra la luz: 4KV 8/20us, Nivel de protección: IP30
Certificado	CCC, marca CE, comercial, EN62368-1 CE/LVD, FCC parte 15, RoHS.
Garantía	Tres años, hemos tenido toda una vida.
Característica de administración de red
Interfaz	Control de flujo IEEE802.3x (dúplex completo) Mecanismo de protección de excepción de puerto Gestión de flujo en tiempo real del puerto (intervalo de flujo) Supresión de la tormenta de la difusión basada en tarifa del puerto Diagnosis digital en tiempo real óptica del módulo DDMI de SFP del puerto Configuración de ahorro de energía y vista de estado del puerto EEE Green Ethernet Limitar la tasa de tráfico de paquetes entrantes y salientes, con mini granularidad es 16Kbps y máximo 1Gbps
Característica L3	RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3 Enrutamiento estático IPv4 /IPv6, máximo 128 entradas, gestión de pila dual Función de gestión de red L2, protocolo ARP, max 1024 entradas
VLAN	VLAN basada en MAC, VLAN basada en el protocolo Configuración de puertos del protocolo Access, Trunk, Hybrid, GVRP VLAN (4K) VLAN basada en el puerto, IEEE802.1q, VLAN de voz, configuración QinQ
Agregación de puertos	LACP, agregación estática, Max 26 grupos de agregación y max 8 puertos por grupo.
Árbol de expansión	Guardia de STP BPDU, filtrado de BPDU y reenvío de BPDU STP()IEEE802.1d),RSTP()IEEE802.1w),MSTP()IEEE802.1s)
Red de anillo de ERPS	Soporte de red de anillo ERPS, el tiempo de recuperación es inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, VLAN de multidifusión Inicio de sesión rápido del usuario, MVR (registro de VLAN de multidifusión) IGMP Snooping v1/v2/v3 y 1024 grupos de multidifusión como máximo
Reflejo	Reflejo de tráfico bidireccional para puertos básicos Soporta 1 a múltiples reflejo, soporta hasta 4 sesiones de puerto
QoS	Algoritmo de programación de colas (SP, WRR, SP WRR) Limitación de velocidad basada en el flujo, filtrado de paquetes basado en el flujo Rredirección basada en el flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS, Marca de prioridad/Observación
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Autenticación IEEE802.1X basada en puerto SSL garantiza la seguridad de la transmisión de datos Función de enlace cuádruple de los puertos IP MAC VLAN Función de protección de fuente IP, certificación AAA y RADIUS Ataque anti DoS, supresión de mensajes de difusión de puerto Gestión jerárquica de usuarios y protección con contraseña SSH 2,0 proporciona un canal cifrado seguro para el inicio de sesión del usuario Mecanismo de copia de seguridad de datos de host, función de detección de intrusiones ARP Protección de dirección de origen IP, función de límite de velocidad de mensaje ARP Aislamiento de puertos, límite de aprendizaje de direcciones MAC, agujero negro de direcciones MAC
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP
Gestión	Reloj NTP, protocolo de descubrimiento de capa de enlace (LLDP) Registro de trabajo del sistema, gestión de red web (https) SNMP V1/V2/V3, estado de utilización en tiempo real de la CPU de la visión Recuperación con un solo clic, detección de PING, comprobación del estado del cable Gestión de clústeres de plataforma ONV NMS (LLDP SNMP) Configuración de la línea de comandos Consola/Módem AUX/Telnet/ CLI FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
