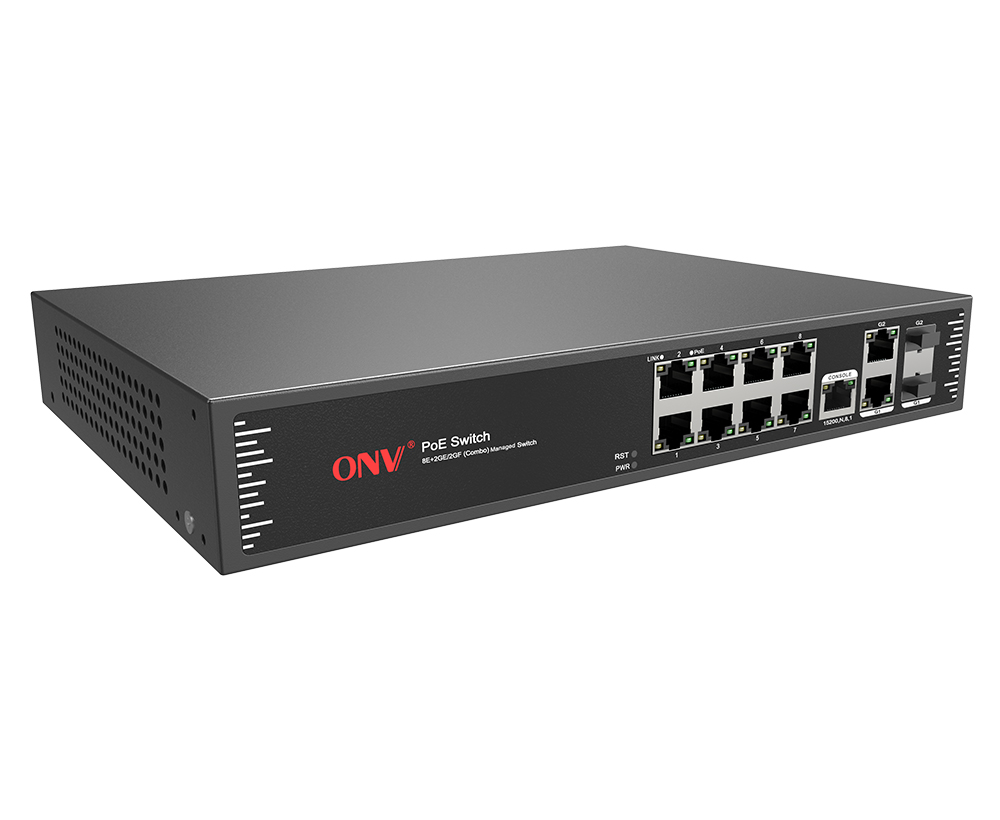

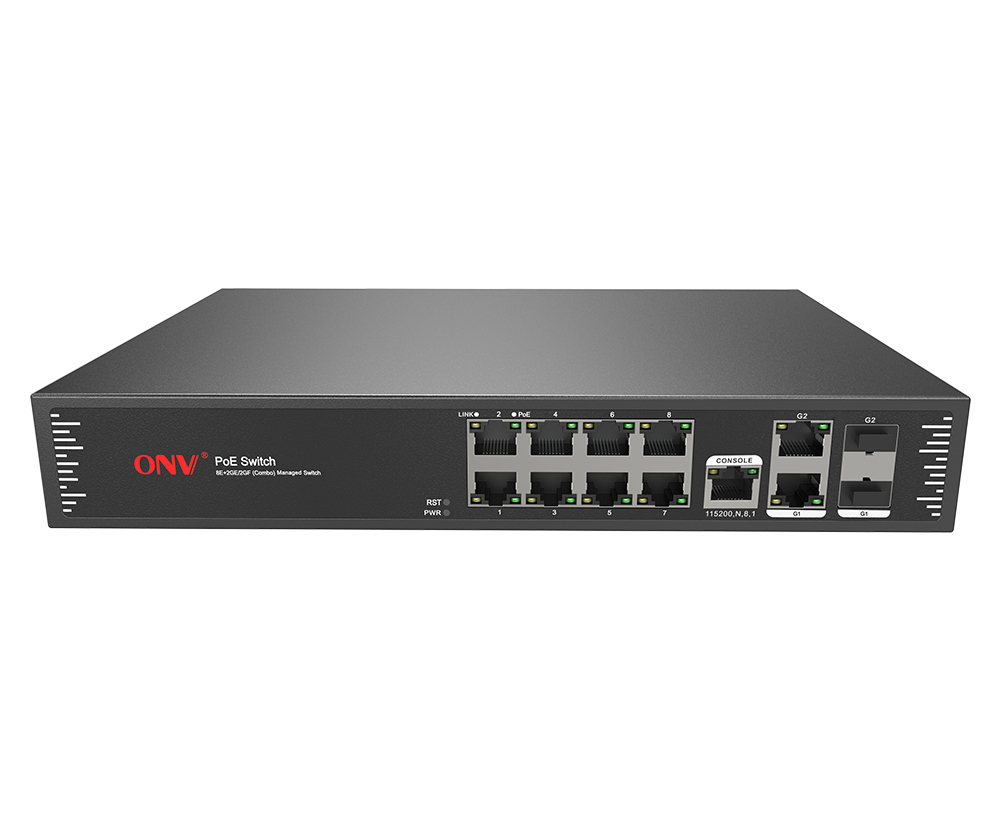

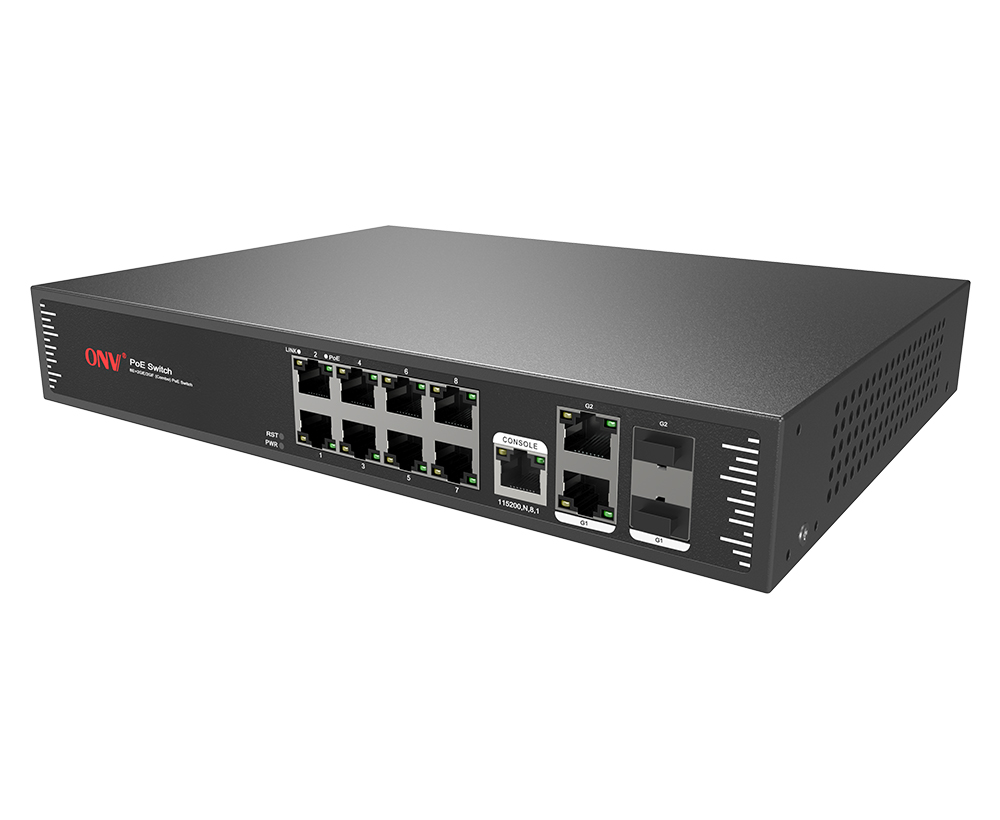

Conmutador PoE gestionado de 10 puertos Gigabit uplink

Modelo： ONV-POE31108PFM

Conmutador de fibra PoE administrado por L2 con puertos RJ45 de 8*10/100M y puertos RJ45 de 2*10/100/1000M y puertos combinados de fibra SFP de enlace ascendente de 2*1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Incorpora la fuente de alimentación 130W y la instalación del gabinete 1U/19 ".

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-POE31108PFM es Gigabit uplink L2 manejó el interruptor de la fibra del PoE desarrollado independientemente por ONV. Tiene los puertos RJ45 de 8*10/100M y RJ45 de 2*10/100/1000MPuertos y2*1000M uplinkSFPFibraPuertos combo. Puerto 1-8PuedeSoporte IEEE 802,3 af/at estándar PoEY sPoder máximo del PoE del ingle-puerto es 30W. Cada puertoPuedeReenvío de la alambre-velocidad de la ayuda.

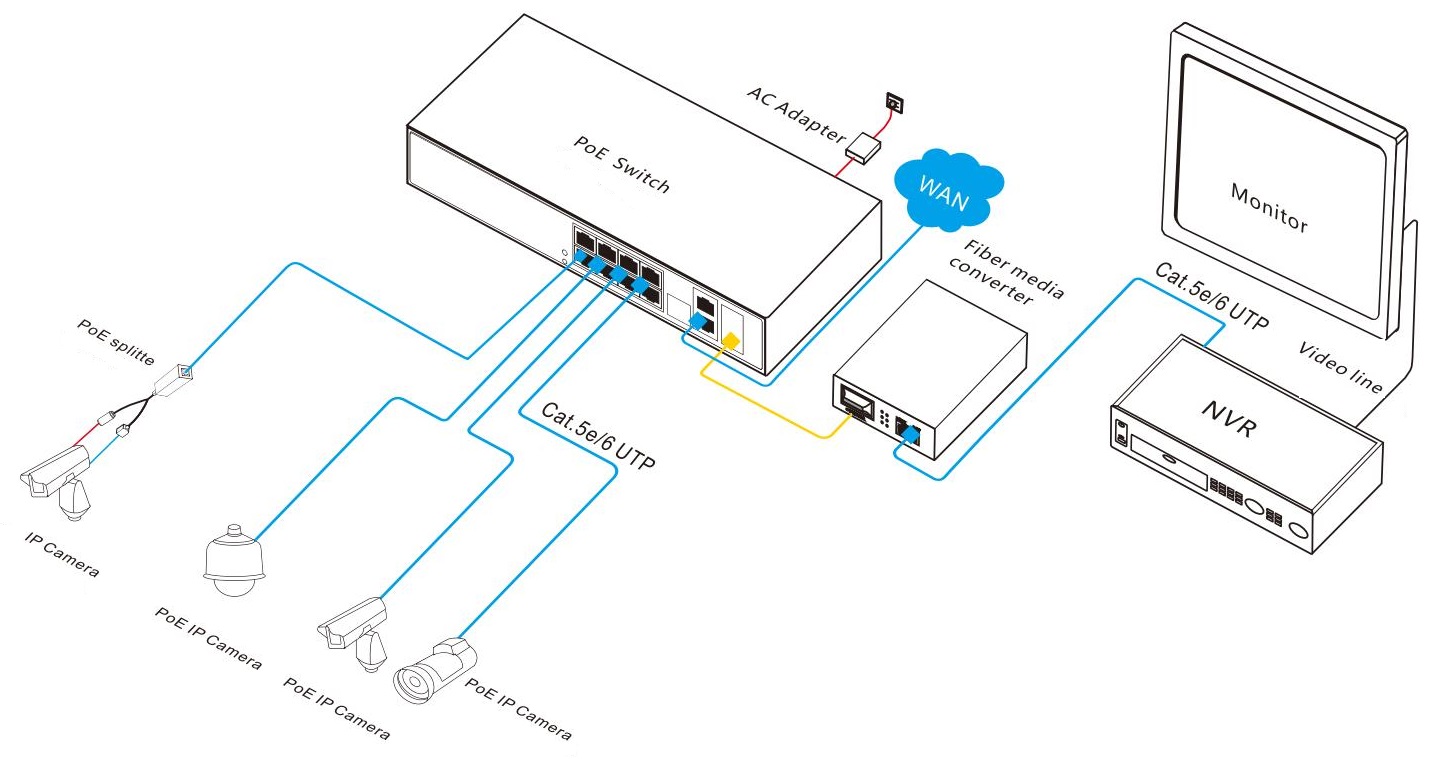

La ONV-POE31108PFM adopta una nueva generación de plataformas de hardware y software de alto rendimiento para proporcionar acceso flexible y rentable de 100M y puertos de enlace ascendente. Es compatible con mecanismos de protección de seguridad completos, políticas ACL/QoS completas y funciones de VLAN flexibles, y es fácil de administrar y mantener. Los dispositivos de suministro de energía PoE pueden detectar e identificar automáticamente el equipo de recepción de energía que cumple con el estándar y suministra energía a través del cable de red. Puede suministrar energía a los equipos terminales PoE, como AP inalámbrico, cámara IP, VoIP e intercomunicador visual de edificios inteligentes a través del cable de red, y cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para hoteles, campus, parques, atracciones, supermercados, cuartos de fábrica y pequeñas y medianas empresas para formar una red rentable.

CARACTERÍSTICA

10/Acceso del 100M, uplinkPuerto combinado Gigabit

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Apoyo 10/100MRJ45Combinación de puerto y puerto combo Gigabit, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar de fuente de alimentación IEEE 802,3 af/at PoE, identifica automáticamente el equipo PoE para la fuente de alimentación.

◇Prioridad de soporte de puerto PoE. Cuando la potencia restante es insuficiente, se da prioridad a garantizar el suministro de energía de los puertos de alta prioridad para evitar la sobrecarga del equipo.

◇Los puertos 8*10/100Base-TX RJ45 admiten la fuente de alimentación PoE para satisfacer las necesidades de suministro de energía PoE de monitoreo de seguridad, sistemas de llamadas de conferencia, cobertura inalámbrica y otros escenarios.

◇Gestión de red remota PoE. A través de la función de administración de red, puede verificar la potencia del puerto PoE, definir la potencia del puerto y realizar la programación automática del puerto 7*24h, etc.

Fuerte capacidad de procesamiento de negocios

◇Soporte STP/RSTP/MSTP, eliminar los bucles de capa 2 y realizar backup de enlace.

◇IEEE 802.1Q VLAN, los usuarios pueden dividir VLAN según las necesidades y admitir la configuración QinQ.

◇Agregación estática y agregación dinámica, aumentar el ancho de banda del enlace, realizar balanceo de carga, respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR, SP WRR.

◇Admite ACL para filtrar paquetes de datos mediante la configuración de reglas de coincidencia, operaciones de procesamiento y permisos de tiempo, y proporciona estrategias de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast de IGMP V1/V2, e IGMP Snooping cubre las necesidades de la vigilancia video de alta definición del multi-terminal y del acceso de la videoconferencia.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇Soporte IP MAC puerto VLAN cuádruple combinación flexible función vinculante.

◇Admite autenticación 802.1X para proporcionar funciones de autenticación para computadoras LAN y controlar el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, PoE,YLink.

◇El uso de una fuente de alimentación de desarrollo propio con un diseño de alta redundancia proporciona una salida de potencia PoE estable y a largo plazo.

◇Bajo consumo de energía, sin ventilador, carcasa de metal de acero galvanizado,YExcelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Supervisión de la CPUYMonitorización de memoria.

◇HTTPS, SSLG3, SSH V1/V2,Y otros métodos de cifrado hacen que la administración sea más segura.

◇RMON, los registros del sistema y las estadísticas de tráfico de puertos facilitan la optimización y transformación de la red.

◇LLDP facilita que el sistema de gestión de red consulte y determine el estado de la comunicación del enlace.

◇Gestión de la red web, SNMP (V1/V2/V3) y otros métodos diversificados de gestión y mantenimiento.

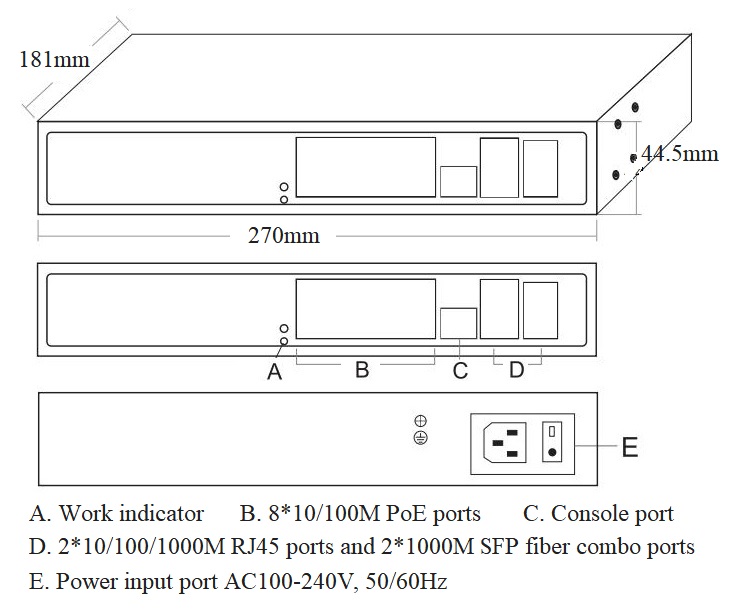

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-POE31108PFM	Conmutador de fibra PoE administrado por L2 con puertos RJ45 de 810/100M y puertos RJ45 de 210/100/1000M y puertos combinados de fibra SFP de enlace ascendente de 2*1000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	130W
ONV-POE31108PFM-at		250W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE gestionado de enlace ascendente gigabit de 10 puertos	1	SET
	Cable de alimentación de CA	1	PC
	Kit de montaje (oreja colgante)	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GOPtical Módulo	2630	Módulo óptico SFP, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-T-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
PotenciaMódulo	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-POE31108PFM	ONV-POE31108PFM-at
Características de la interfaz
Puerto fijo	Puertos de 810/100Base-TX PoE (datos/poder) 210/100/1000M uplink puertos RJ45 (Datos) 2*1000M uplink SFP puertos de fibra combo (Datos)
Puerto Ethernet	El puerto 1-8 puede soportar 10/100Base-T(X) y el puerto 9-10 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Puerto de fibra óptica Gigabit, predeterminado no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-500m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	14,8 Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	4,17 Mpps
CPU	500MHz
DRAM	1G
FLASH	128M
Mac	8K
Memoria de búfer	4,0 M
Marco Jumbo	10K
Indicador LED	Potencia: PWR (Verde), Datos: Enlace (Amarillo), PoE: PoE (Verde), Velocidad: Velocidad (Verde)
PoE y fuente de alimentación
Puerto PoE	Puerto 1-8
Gestión de PoE	Estado de trabajo PoE, programación de la operación PoE y el tiempo Inicio de retardo de la fuente de alimentación, configuración de prioridad de salida PoE
Pin de la fuente de alimentación	1/2(+) 3/6(-)
Potencia máxima por puerto	30W, IEEE 802,3 af/at
PWR total/voltaje de entrada	130W/ (AC100-240V)	250W/ (AC100-240V)
Consumo de energía	En espera <6W, carga completa <130W	En espera <6W, carga completa <250W
Suministro de energía	Construido en la fuente de alimentación, AC100 ~ 240V 50-60Hz, 2.3A	Construido en fuente de alimentación, AC100 ~ 240V 50-60Hz, 4.1A
Parámetro físico
Operación TEMP/Humedad	-20 °C ~ + 55 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 °C ~ + 75 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	27018144,5mm
Peso neto/bruto	1,3 kg/1,8 kg	1,5 kg/2,0 kg
Instalación	Escritorio, montaje en pared, gabinete de 1U/19”
Certificación & Garantía
Protección contra rayos	Puerto de protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	3 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Control de flujo IEEE802.3x (dúplex completo) Broadcast storm control basado en la velocidad del puerto Limitar la tasa de tráfico de paquetes en los puertos entrantes y salientes, con mini granularidad es de 64Kbps
VLAN	4K VLAN basado en el puerto, IEEE802.1q, configuración de QinQ, VLAN basado en protocolo
Agregación de puertos	Soporte LACP, agregación manual Máximo 4 grupos de agregación y 8 puertos por grupo
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Multicast	MLD Snooping, VLAN de multidifusión IGMP Snooping v1/v2/v3, Max 64 grupos de multidifusión, cierre de sesión rápido
Reflejo	Puertos básicos de duplicación de tráfico bidireccional
QoS	Diff-Serv QoS, Marca de prioridad/observación Algoritmo de programación de colas (SP, WRR, SP WRR) 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/ DSCP
ACL	L2-L4 función de filtrado de paquetes, que puede coincidir con los primeros 80 bytes del mensaje, proporciona ACL definidas según la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el intervalo de puertos TCP/UDP y la VLAN.
Seguridad	Aislamiento de puerto, función de enlace de puerto IP MAC, supresión de tormenta de difusión de puerto
DHCP	Cliente DHCP, DHCP Snooping, Retransmisión DHCP
Gestión	NTP, recuperación de una tecla, SNMP V1/V2/V3 Registro de trabajo del sistema, Administración de redes web (Https)
