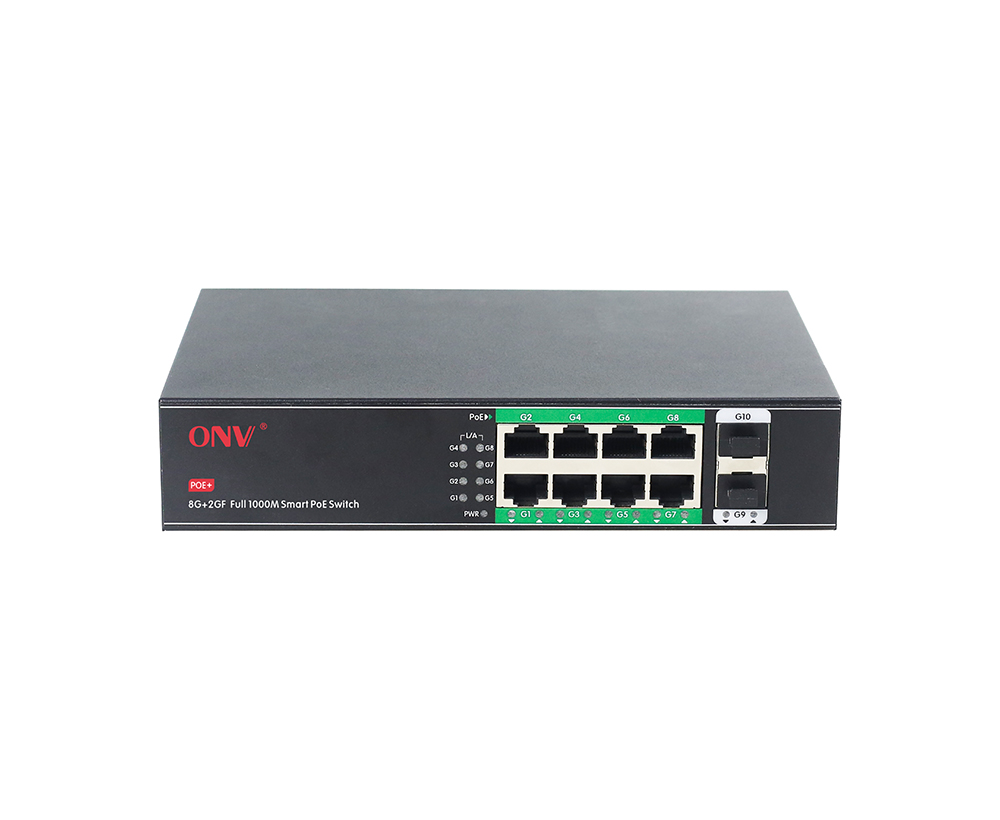

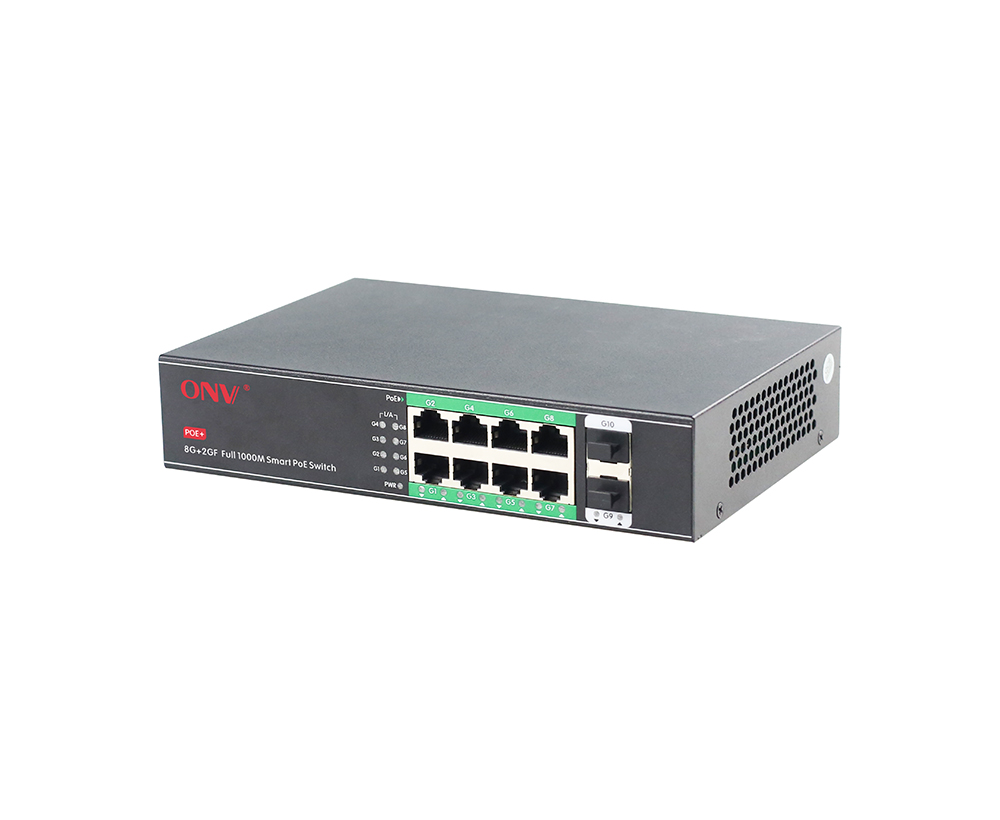

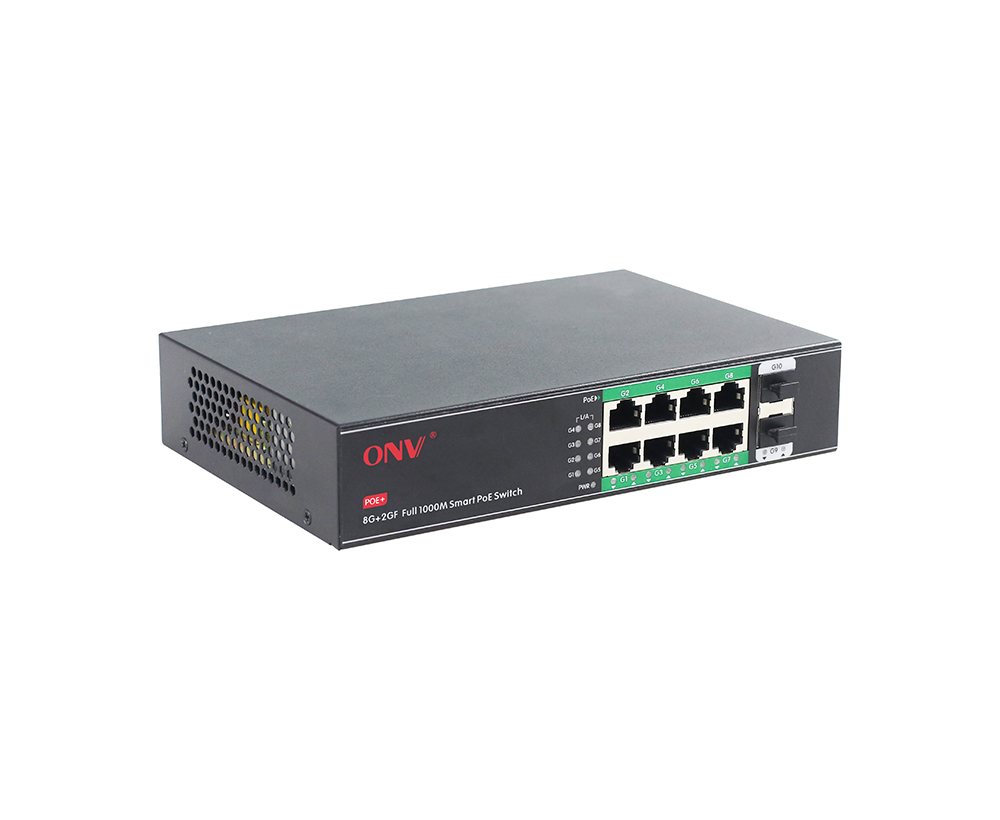

Conmutador PoE Gigabit de 10 puertos

Modelo： ONV-H3108PFS

Conmutador PoE no administrado con puertos PoE 8*10/100/1000M y puertos SFP 2*1000M. El puerto 1-8 puede apoyar la fuente de alimentación del PoE. Fuente de alimentación incorporada 100.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

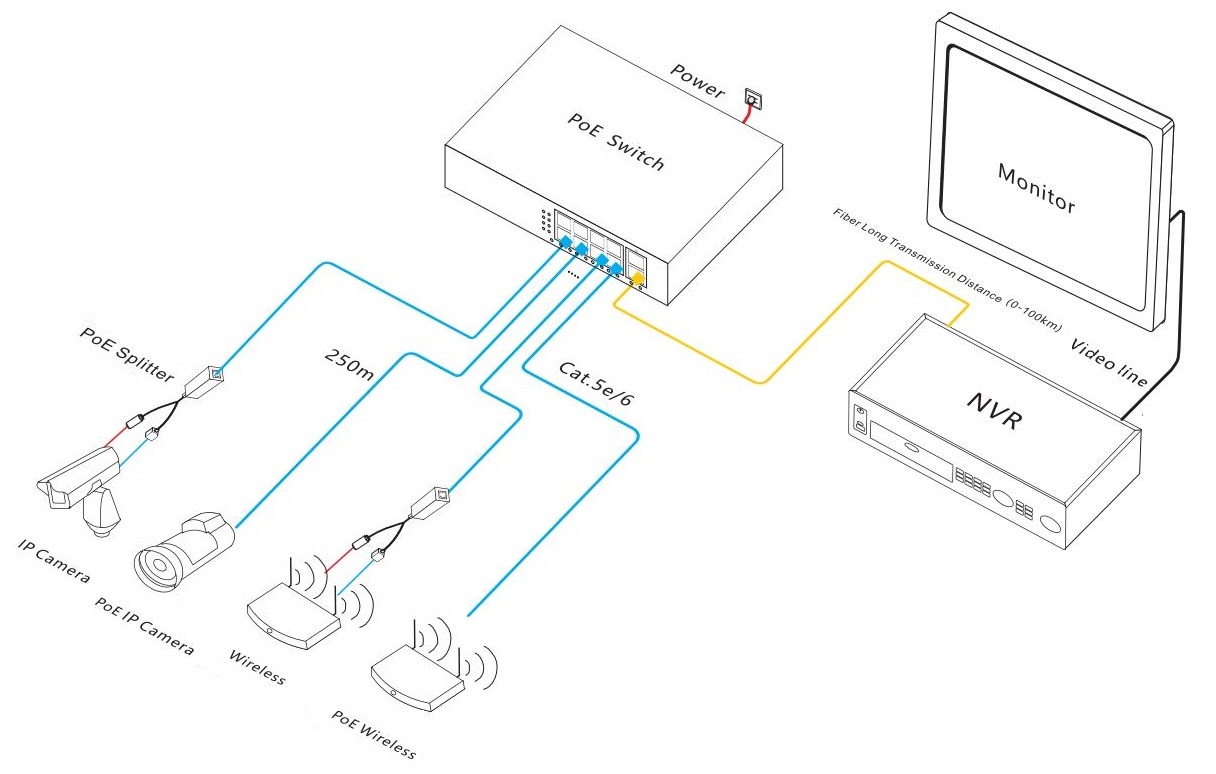

ElONV-H3108PFSEs aGigabit PoEFibraInterruptor desarrollado independientemente por ONV.IT tiene puertos de 8*10/100/1000Base-T PoE y 2 * 1000Base-XUplinkSFPPuertos.El puerto 1-8 puede apoyarFuente de alimentación PoE + ySIngle-Puerto PoE de potencia de hasta 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar poder al equipo terminal del POE tal como radio AP,IPLevaEra, Teléfono VoIP, intercomunicador de control de acceso de video, etc. a través del cable de red para cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para hoteles, campus, cuartos de fábrica y pequeñas y medianas empresas para formar una red eficiente de la economía.Modelo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso Gigabit

◇Soporte IEEE 802.3x full-duplex control de flujo y contrapresión.

◇SReenvío no-bloqueo de la alambre-velocidad del upport para una transmisión más lisa.

◇ProporcionaGigabit RJ45Puerto ySFPPuertoUplinkPara redes flexibles y cumple con los requisitos de red de varios escenarios.

InteligentePoEPOwerSUpply

◇Cumplir con la fuente de alimentación PoE, identificar automáticamente los dispositivos PoE para la fuente de alimentación y no dañar los dispositivos que no sean PoE.

◇El puerto PoE admite el mecanismo de prioridad. Cuando la potencia restante es insuficiente, se da prioridad a la potencia del puerto de alta prioridad para evitar la sobrecarga del dispositivo.

◇Los puertos RJ45 8*10/100/1000Base-T admiten potencia PoE, cumpliendo con los requisitos de potencia PoE de monitoreo de seguridad, sistemas de teleconferencia, cobertura inalámbrica y otros escenarios.

STablaANdRPor eliable

◇CCC, CE, FCC, RoHS.

◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR, enlace, YPoe.

◇Fuente de alimentación de desarrollo propio, diseño de alta redundancia, proporcionando una salida de potencia PoE estable y a largo plazo.

◇Bajo consumo de energía,La vivienda de metal, yExcelenteDisipación de calor para asegurar la operación estable deEl Switch.

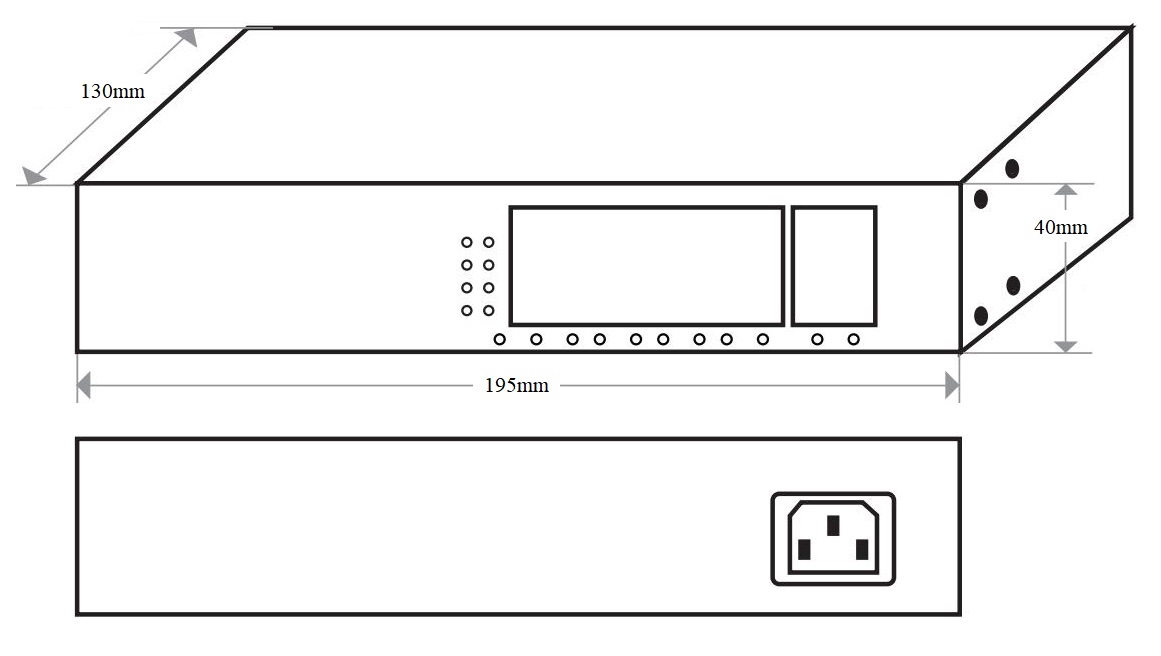

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	IncorporadoPOwerSUpply
ONV-H3108PF	Conmutador PoE no administrado con puertos PoE 810/100/1000M y puertos SFP 21000M. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Suministro de energía incorporado.	120W
ONV-H3108PFS	Conmutador PoE no administrado con puertos PoE 810/100/1000M y puertos SFP 21000M. El puerto 1-8 puede admitir la fuente de alimentación PoE +. Suministro de energía incorporado.	100W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE gigabit de 10 puertos	1	SET
	Línea de alimentación de CA	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
Módulo óptico 1,25G	2630	Módulo óptico de SFP, 1,25G multi-Modo de doble fibra 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-T-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-H3108PF	ONV-H3108PFS
Características de la interfaz
Puerto fijo	2 * 1000Base-X uplink puertos de fibra SFP (datos) Puertos de 8*10/100/1000Base-T PoE (datos/poder)
Puerto Ethernet	Puerto 1-8 soporte 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3, 4, 5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	20Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	14,88 Mpps
Mac	2K
Memoria de búfer	2M
Marco Jumbo	9,2 k
Indicador LED	Potencia: PWR (verde), Red: Enlace (verde), PoE: PoE (verde)
PoE y fuente de alimentación
Puerto PoE	Puertos 1 a 8
Pin de la fuente de alimentación	1/2(+) 3/6(-)
Potencia máxima por puerto	30W, IEEE 802,3 af/at	30W, PoE +
PWR total/voltaje de entrada	120W/ (AC100-240V)	100W/ (AC100-240V)
Consumo de energía	En espera <6W, carga completa <120W	En espera <6W, carga completa <100W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 2.0A	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 2.0A
Parámetro físico
Operación TEMP/Humedad	-20 °C ~ + 55 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 °C ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	19513040mm
Peso neto/bruto	0,75 kg/1,0 kg
Instalación	Escritorio, montaje en pared
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	1 año, mantenimiento de por vida.
