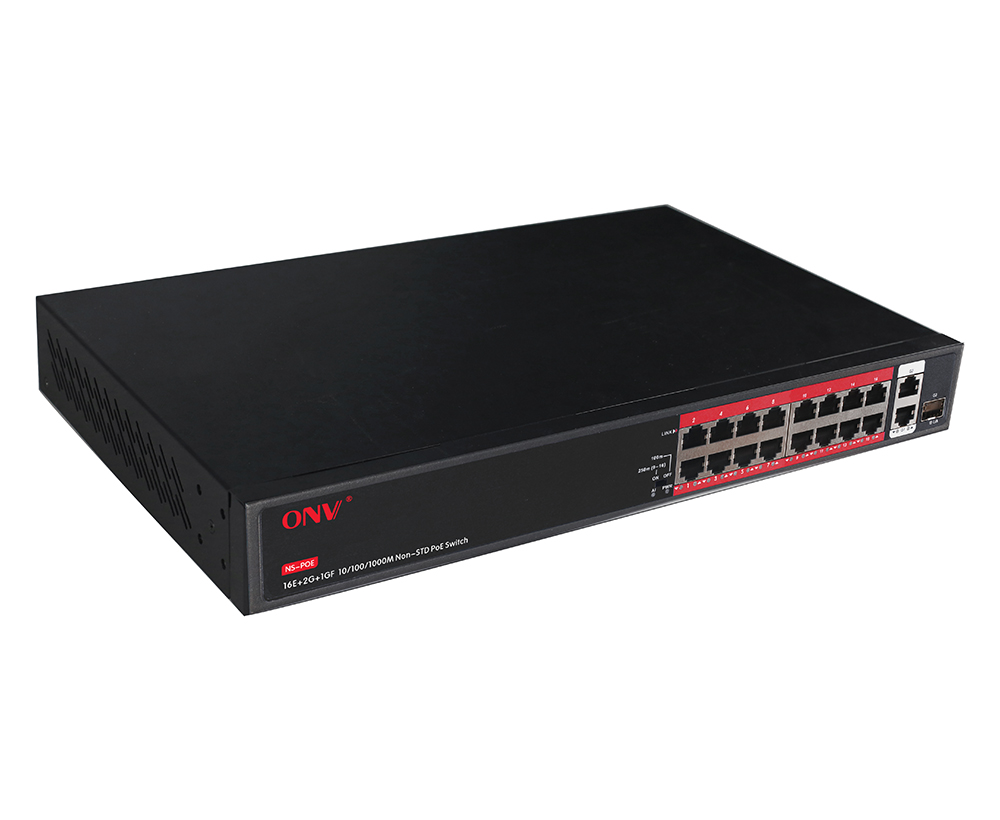

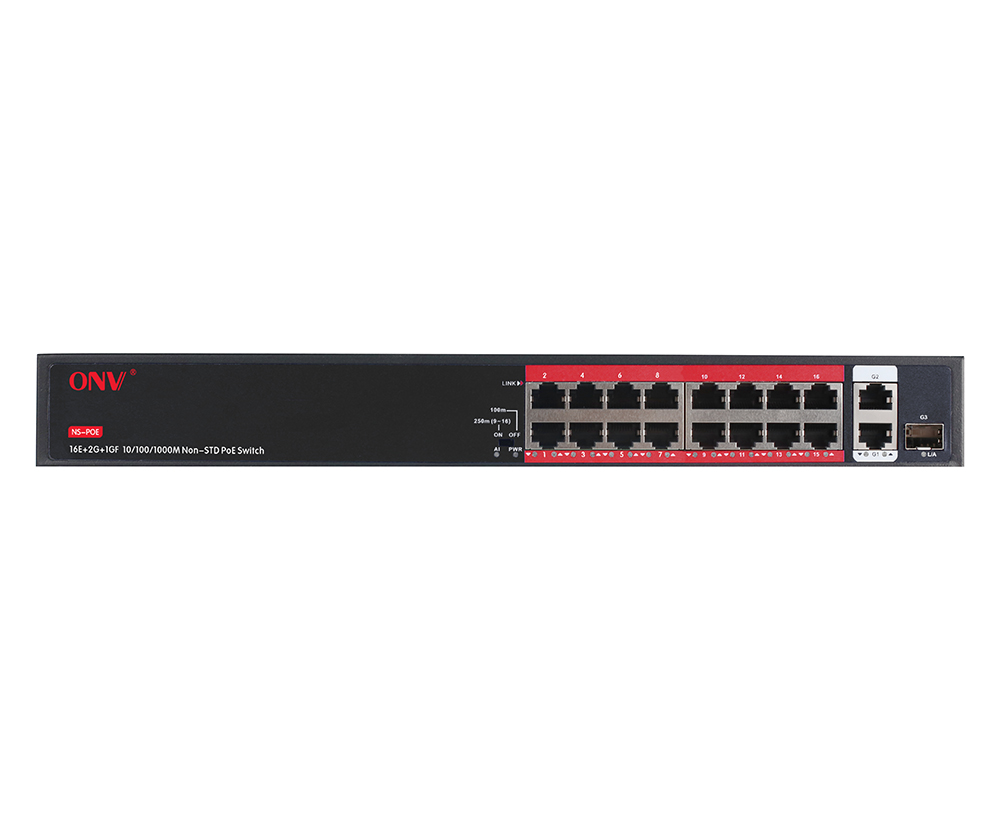

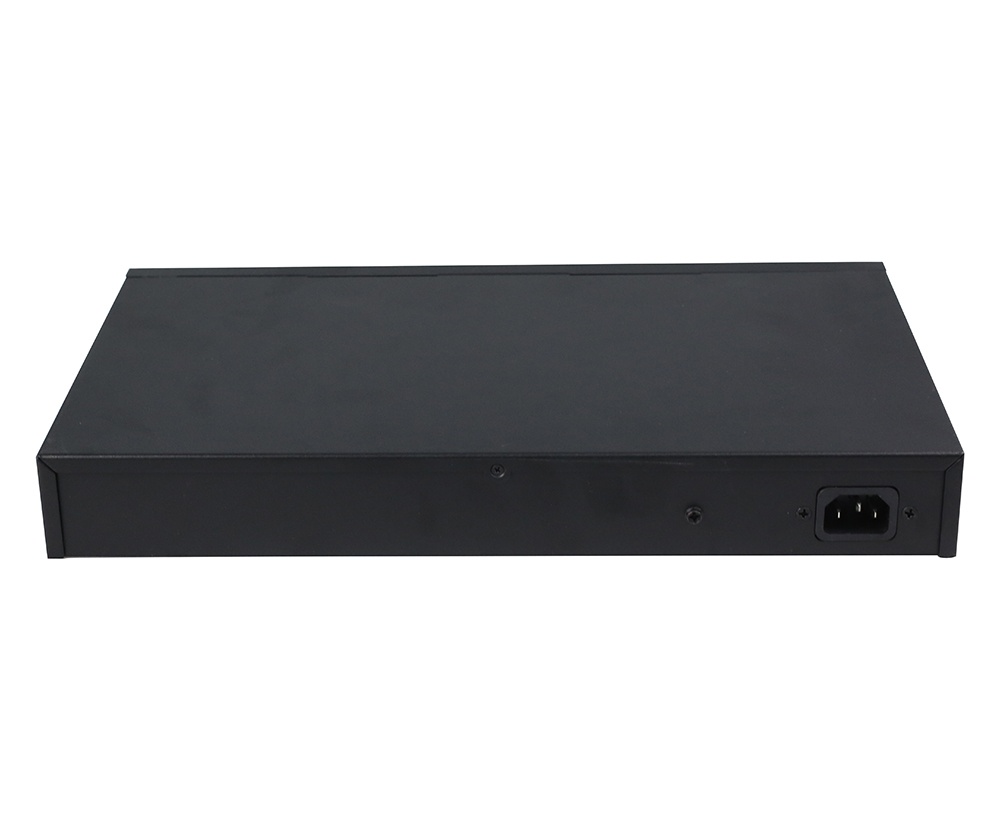

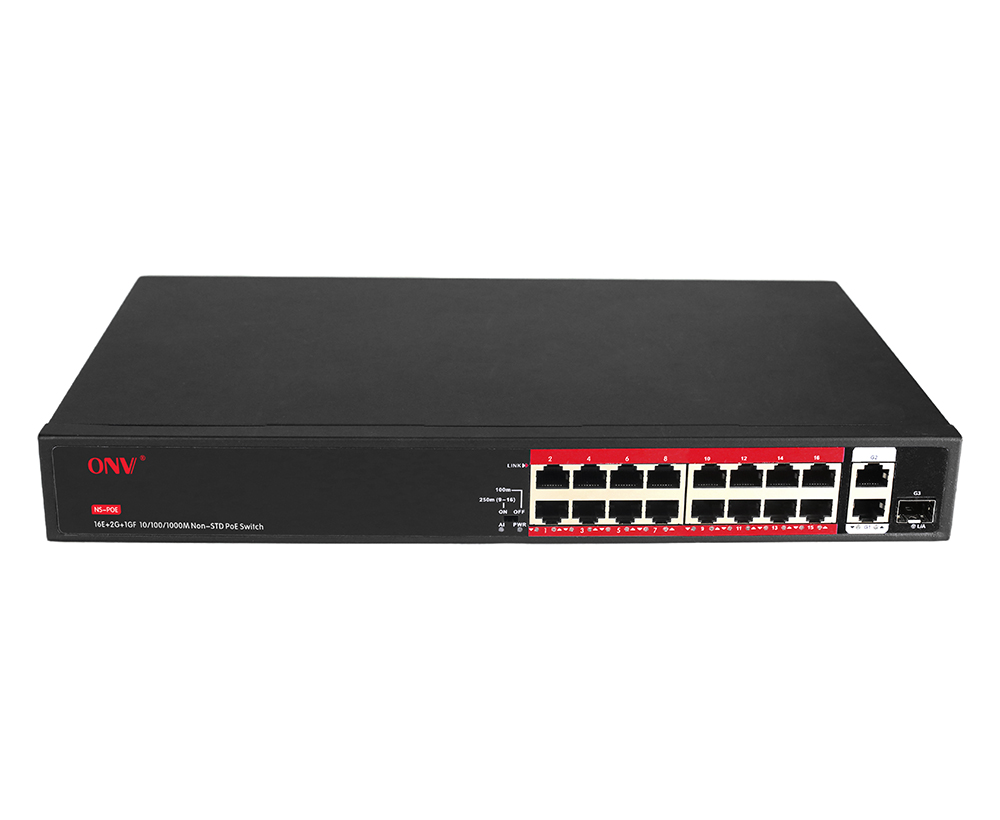

Conmutador PoE no estándar de 19 puertos Gigabit uplink

Modelo： ONV-H2016PFG

Conmutador PoE no administrado con puertos RJ45 de 16*10/100M y puertos RJ45 de enlace ascendente de 2*10/100/1000M y puerto de fibra SFP de enlace ascendente de 1*1000M. Puerto 1-16 soporte 24V fuente de alimentación PoE no estándar. Puerto 9-16 puede soportar 10M/250 metros de transmisión cuando el interruptor funcional está en 250 m. Suministro de energía incorporado.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

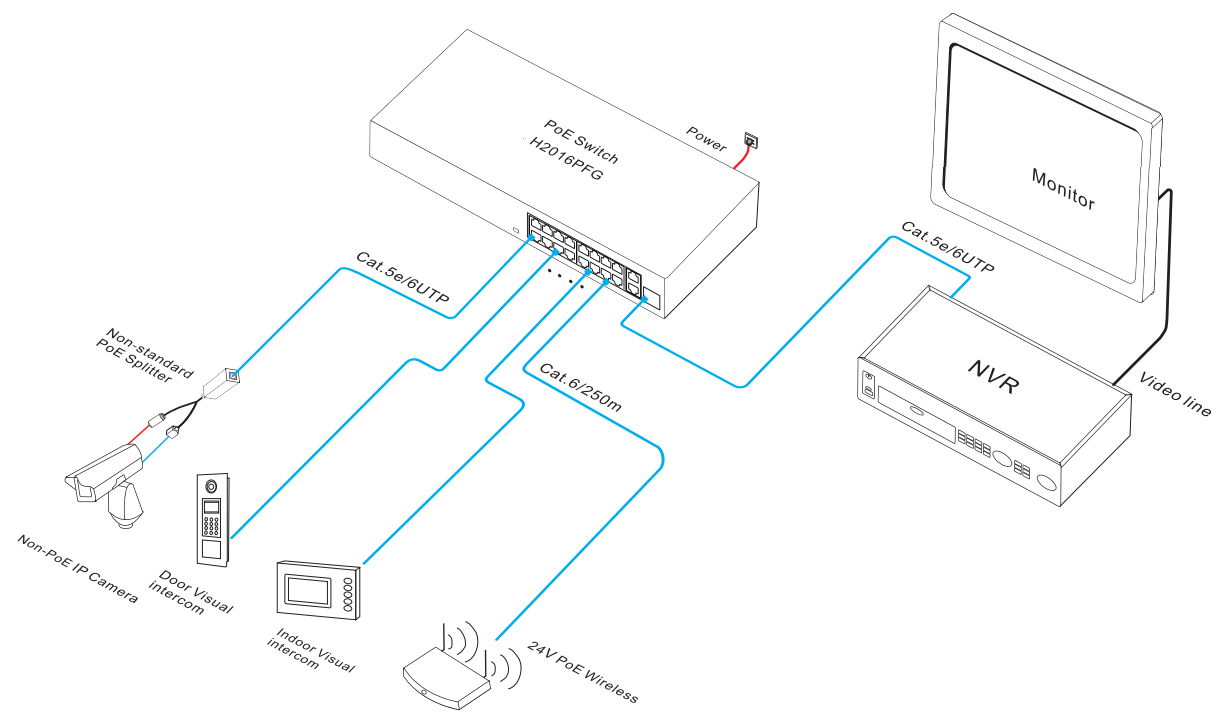

El ONV-H2016PFG es un conmutador de fibra PoE no estándar de enlace ascendente gigabit desarrollado independientemente por ONV. Tiene puertos RJ45 de 16*10/100M, puertos RJ45 de enlace ascendente de 2*10/100/1000M y puerto de fibra SFP de enlace ascendente de 1*1000M. El puerto 1-16 puede admitir una fuente de alimentación PoE no estándar de 24V y una potencia PoE de puerto único de hasta 24W. Como dispositivo de fuente de alimentación PoE no estándar, debe conectarse al equipo eléctrico no estándar correspondiente (como puente inalámbrico, intercomunicador visual de edificios, etc.) o al divisor PoE no estándar para convertir, y luego lograr la fuente de alimentación PoE. Puede suministrar energía a varios terminales adaptables a través de cables de red para satisfacer la demanda de un entorno de red de suministro de energía PoE de alta densidad. Es adecuado para hoteles, campus, dormitorios de fábrica y pequeñas y medianas empresas para establecer redes rentables. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

10/Acceso del 100M,GigabitUplinkPuerto RJ45 y SFP

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇Proporciona 10/100MPuerto RJ45 yGigabitRJ45 y SFPPuerto, que es más conveniente para los usuarios configurar de forma flexible para cumplir con los requisitos de red de varios escenarios.

Fuente de alimentación inteligente PoE

◇Implemente rápidamente la fuente de alimentación del cable de red PoE a través del interruptor para conectar directamente el equipo eléctrico no estándar o el interruptor y el cable divisor PoE no estándar.

◇16* 10/100Base-TXPuertos RJ45Puede apoyar la fuente de alimentación de 24V PoESatisfacer las necesidades de monitoreo de seguridad, sistema de teleconferencia, cobertura inalámbrica y otros escenarios.

STablaANdRPor eliable, Fácil de usar

◇CCC, CE, FCC, RoHS.

◇Plug and play, sin configuración, simple y conveniente.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR y PoE.

◇El bajo consumo de energía, la cubierta de acero galvanizada, y la disipación de calor excelente aseguran la operación estable del interruptor.

◇Largo-Modo de distancia (250m: Gire el interruptor a ON (por defecto)Apagado), La tasa de puertos 9-16 se reduce a 10M, la distancia de transmisión puede alcanzar los 250 metros, y también puede resolver el problema de la mala transmisión causada por las líneas de envejecimiento.

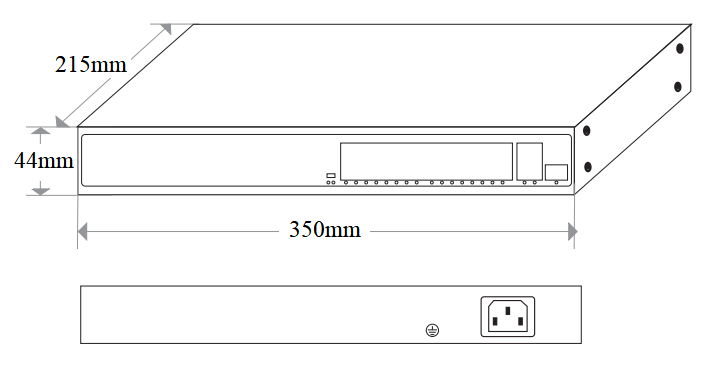

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-H2016PFG	Conmutador PoE no administrado con puertos RJ45 de 1610/100M y puertos RJ45 de enlace ascendente de 210/100/1000M y puerto de fibra SFP de enlace ascendente de 1*1000M. Puerto 1-16 soporte 24V no estándar PoE + fuente de alimentación. Puerto 9-16 puede soportar 10M/250 metros de transmisión cuando el interruptor funcional está en 250 m. Suministro de energía incorporado.	24V/250W
ONV-H2024PFG	Conmutador PoE no administrado con puertos RJ45 de 2410/100M y puertos RJ45 de enlace ascendente de 210/100/1000M y puerto de fibra SFP de enlace ascendente de 1*1000M. Puerto 1-24 soporte 24V no estándar PoE + fuente de alimentación. Puerto 17-24 puede soportar 10M/250 metros de transmisión cuando el interruptor funcional está en 250 m. Suministro de energía incorporado.	24V/250W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	19-Puerto gigabit uplink PoE no estándarFibraInterruptor	1	PC
	Cable de alimentación de CA	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G Óptico Módulo	2630	Módulo óptico de SFP, 1,25G multi-Modo de doble fibra 850nm, distancia de transmisión: 550m,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-T-SC	Módulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km,SInterfaz C. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,SInterfaz C. Apoya la función de DDM y el taponamiento caliente.	PC

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-H2016PFG	ONV-H2024PFG
Características de la interfaz
Puerto fijo	Puertos de 1610/100Base-TX PoE (datos/poder) 210/100/1000Base-T uplink puertos RJ45 (datos) 1 * 1000Base-X uplink SFP puerto de fibra (datos)	Puertos de 2410/100Base-TX PoE (datos/poder) 210/100/1000Base-T uplink puertos RJ45 (datos) 1 * 1000Base-X uplink SFP puerto de fibra (datos)
Puerto Ethernet	Puerto 1-16/ 1-24 soporte 10/100Base-T(X) y puerto 17-18/ 25-26 soporte 100/1000Base-T(X) autodetección, autoadaptación MDI/ MDI-X full/ half duplex
Transmisión de par trenzado	10BASE-TX : Cat5 o UTP posterior (≤ 250 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T :Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Puerto de fibra óptica Gigabit, predeterminado no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC/SC
Cable óptico/distancia	Multi-modo: 850nm/ 0-500m Modo único: 1310nm/ 0-40km, 1550nm/ 0-120km
Interruptor funcional	Puerto 9-16/ 17-24 puede soportar 10M/250 metros de transmisión cuando el interruptor funcional está en 250 m.
Parámetro de chip
Protocolo de red	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	9,2 Gbps (sin bloqueo)	10,8 Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	6.84Mpps	8,04 Mpps
Mac	2K
Memoria de búfer	2,75 M
Marco Jumbo	9216B
LEDIndicador	Potencia: PWR (verde), Red: Enlace (verde), PoE: PoE (verde) Puerto de fibra: L/A (verde), interruptor funcional: 100m/250m (verde)
PoE y fuente de alimentación
Puerto PoE	Puerto 1-16	Puerto 1-24
Pin de la fuente de alimentación	4/5( ) 7/8(-)
Potencia máxima de PoE de puerto único	24W, PoE no estándar
PWR total/voltaje de entrada	250W /(AC100-240V)
Consumo de energía	Espera <5W, carga completa <240W	En espera <8W, carga completa <250W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 2.2A	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 4.1A
Parámetro físico
Operación TEMP/Humedad	-20 °C ~ + 55 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 °C ~ + 80 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	35021544mm
Peso neto/bruto	1,9 kg/2,45 kg	1,9 kg/2,4 kg
Instalación	Escritorio, montado en rack
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	1 año,Mantenimiento de por vida.
