DESCRIPCIÓN GENERAL

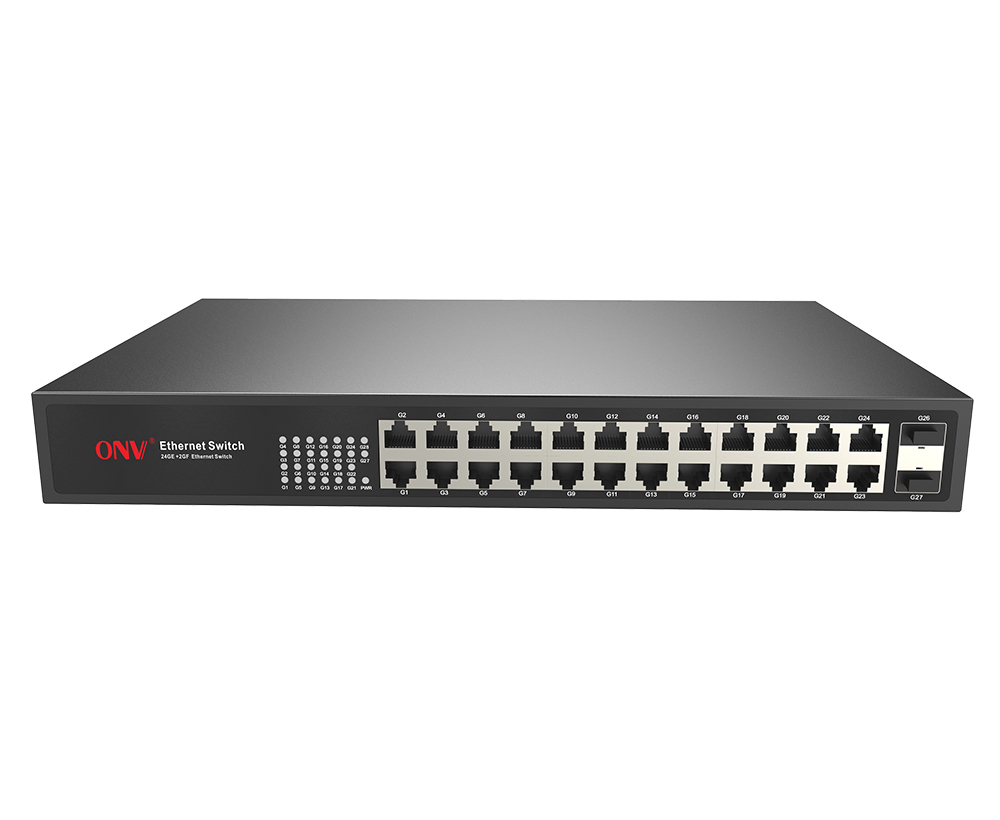

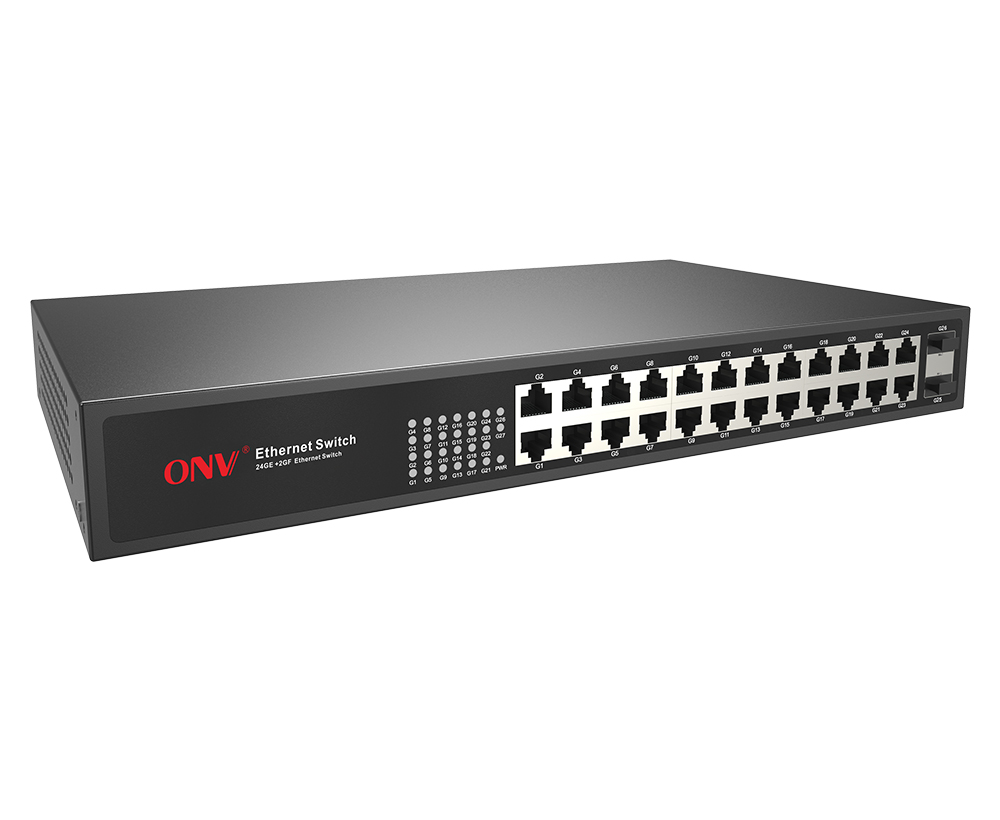

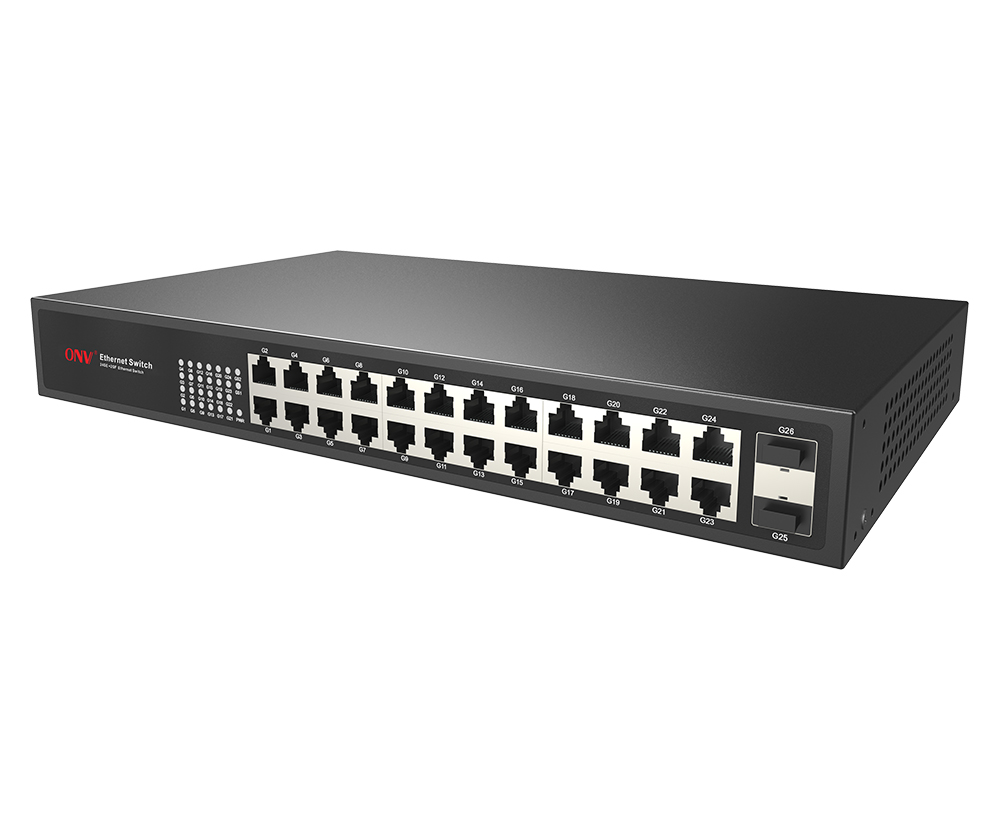

ElONV-H3226FEs un interruptor de la fibra de Ethernet del gigabit desarrollado independientemente por ONV. Tiene24Puertos adaptativos RJ45 del * 10/100/1000M y puertos de la fibra de 2*1000M SFP. El puerto combinado RJ45 y SFP no puede verse afectado por el medio de transmisión, realizando una conexión y expansión convenientes de la red. Se prefiere el esquema del gran plano posterior y el chip de conmutación de caché grande para mejorar la tasa de reenvío de archivos grandes y resolver eficazmente los problemas de congelación de video y pérdida de imagen en el entorno de vigilancia de alta definición. Es adecuado para hoteles, bancos, campus, cuartos de fábrica y pequeñas y medianas empresas para establecer una red rentable. Modo no administrado, plug and play, sin configuración, simple y conveniente de usar.
CARACTERÍSTICA
◇Tasa Gigabit, transmisión de alta velocidad
◇Apoyo no bloqueo de reenvío de velocidad de alambre.
◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.
◇SUpportGigabitRJ45PuertoYFibra p de SFPInformación sobre ortCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.
STablaANdRPor eliable
◇CCC, CE,FCC, RoHS.
◇Plug and play, sin configuración, simple y conveniente.
◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de Link/Actuar yPWR.
◇Fuente de alimentación autodesarrollada, alto diseño de la redundancia, proporcionando un largo-Término y potencia estable.
◇Bajo consumo de energía,ConVentilador,Metal de acero galvanizadoViviendas,Y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

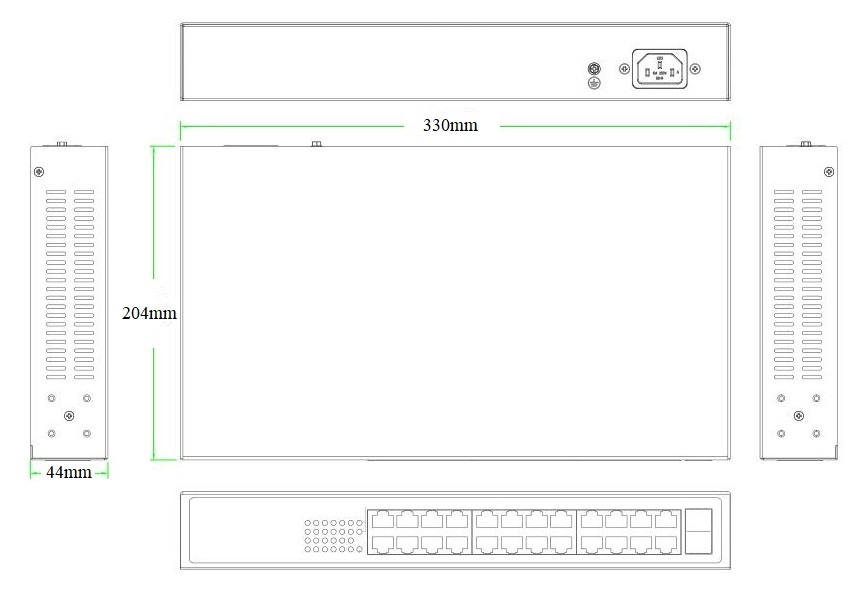

DIMENSIÓN
INFORMACIÓN DE PEDIDO
|
Modelo |
Descripción |
Fuente de alimentación incorporada |
|
ONV-H3218F |
Conmutador Ethernet no administrado con puertos RJ45 de 16*10/100/1000M y puertos de fibra SFP de 2*1000M. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”. |
30W |
|
ONV-H3226F |
Conmutador Ethernet no administrado con puertos RJ45 de 24*10/100/1000M y puertos de fibra SFP de 2*1000M. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”. |
30W |
|
Nota:El módulo óptico no está incluido y debe comprarse. |
||
LISTA DE EMBALAJE
|
Lista de embalaje |
Contenido |
Qty |
Unidad |
|
Conmutador de fibra Gigabit Ethernet de 26 puertos |
1 |
SET |
|
|
Cable de alimentación de CA |
1 |
PC |
|
|
Kit de montaje |
1 |
SET |
|
|
Guía del usuario |
1 |
PC |
|
|
Tarjeta de garantía y certificado de conformidad |
1 |
PC |
MÓDULO ÓPTICO
|
Producto |
Modelo |
Descripción |
Unidad |
|
1,25G OPtical Módulo
|
2630 |
Módulo óptico SFP, 1,25G multi-Modo de doble fibra 850nm, distancia de transmisión: 550m,El interfaz del LC, apoya la función de DDM y el taponamiento caliente. |
PC |
|
2632 |
Módulo óptico de SFP, 1,25G solo-Modo dual fibra 1310nm, distancia de transmisión: 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2612-T |
Módulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2613-R |
Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,El interfaz del LC, apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
Por 2612-T-SC |
Módulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km, SInterfaz C, admite la función DDM y conexión en caliente. |
PC |
|
|
Por 2613-R-SC |
Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km, SInterfaz C, admite la función DDM y conexión en caliente. |
PC |
|
|
PotenciaMódulo |
2633 |
El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45. |
PC |
ESPECIFICACIÓN TÉCNICA
|
Modelo |
ONV-H3218F |
ONV-H3226F |
|
Características de la interfaz |
||
|
Puerto fijo |
Puertos de 16*10/100/1000Base-T RJ45 (datos) 2 * 1000Base-X uplink puertos de fibra SFP (datos) |
Puertos de 24*10/100/1000Base-T RJ45 (datos) 2 * 1000Base-X uplink puertos de fibra SFP (datos) |
|
Puerto Ethernet |
Puerto 1-16/ 1-24 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación |
|
|
Transmisión de par trenzado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros) |
|
|
Puerto de fibra óptica |
Puerto de fibra óptica Gigabit, predeterminado no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC) |
|
|
Cable óptico/distancia |
Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
|
Parámetro de chip |
||
|
Protocolo de red |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
|
Modo de reenvío |
Almacenar y reenviar (velocidad de cable completa) |
|
|
Capacidad de conmutación |
48Gbps (sin bloqueo) |
52Gbps (sin bloqueo) |
|
Tasa de reenvío @ 64byte |
26,78 Mpps |
38,69 Mpps |
|
Mac |
8K |
|
|
Memoria de búfer |
4M |
|
|
Indicador LED |
Potencia: PWR (Verde), Red: Link/Act (Verde) |
|
|
Suministro de energía |
||
|
PWR total/voltaje de entrada |
30W/ (100-240V) |
|
|
Consumo de energía |
En espera <7W, carga completa <16W |
Modo de espera <8W, carga completa <20W |
|
Suministro de energía |
Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 0.56A |
|
|
Parámetro físico |
||
|
Operación Temp/Humedad |
-20 °C ~ + 55 °C, 5% ~ 90% RH sin condensación |
|
