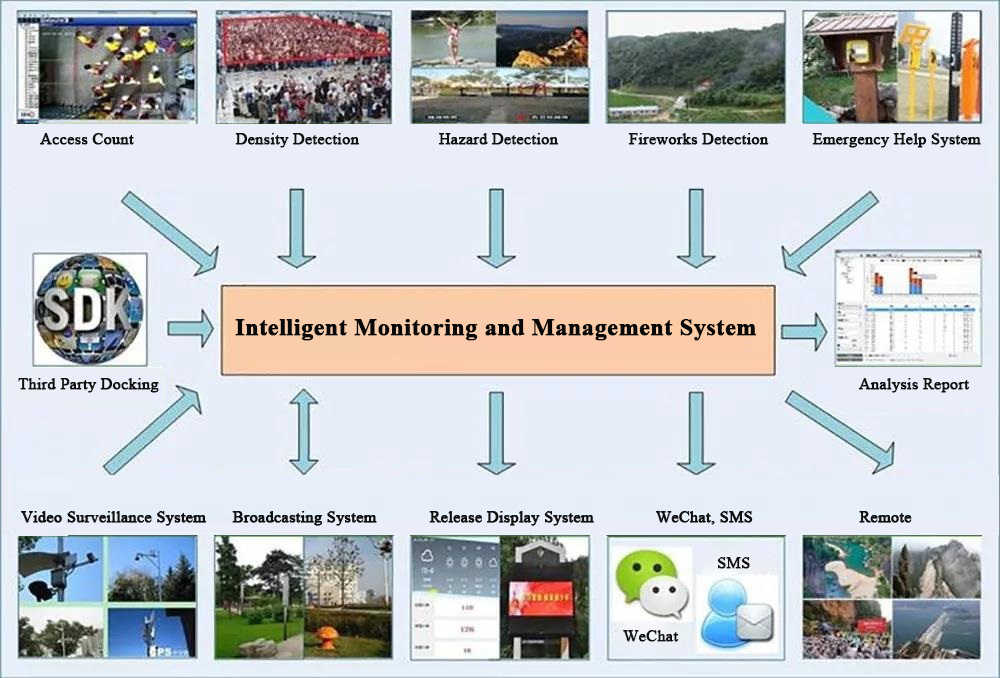

La recreación es una parte integral de la vida. El deporte al aire libre es la primera opción para el ocio y el entretenimiento. Hay muchos lugares escénicos, área amplia, gran movilidad de personas y mucho flujo de tráfico, lo que genera grandes presiones para la gestión del área escénica de la montaña Sanbai. Usando tecnología de alta tecnología, cómo construir el área escénica inteligente de la montaña Sanbai, la formación de un sistema integral de monitoreo y protección de seguridad es inminente.

Rectificación original del sistema de red

Hay muchos puntos sett y gran tráfico de datos en el área escénica. La construcción temprana de la red privada de vídeo carece de la planificación general de la red privada de vídeo.

Difícil de poner el cableado

El área grande del área escénica es compleja, el equipo cubre un área amplia y la distancia es larga. Los cables y las fibras ópticas deben colocarse para la red privada de video, y el trabajo de colocación es difícil.

Transformación de vídeo temprana

En la red privada de video construida en los primeros días, la selección de equipos de red es demasiado baja para admitir efectivamente la transmisión de video de alta definición.

El sistema de almacenamiento de videovigilancia está relativamente atrasado y no puede administrar eficazmente la grabación de video.

Los numerosos acuerdos sobre marcas de equipos no son propicios para la recolección centralizada y la gestión unificada.

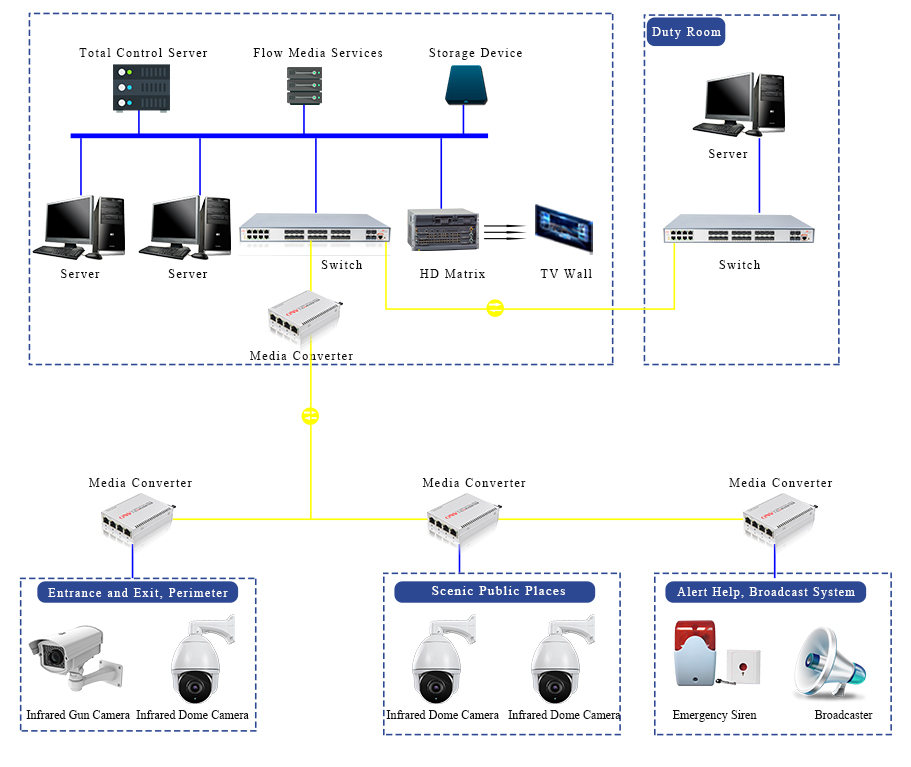

Topología del sistema

Los conmutadores de núcleo de agregación de video de red óptica pueden recibir y monitorear de manera integral el equipo de capa de acceso en 7 × 24h, satisfaciendo la dirección de desarrollo de una red de seguridad, inteligente y de alta definición, con alta confiabilidad, alta calidad y alta capacidad de conmutación. Gestión, escalabilidad y otras características, puede ser multi-media, transmisión de larga distancia.

Arquitectura de topología

Una red de topología en estrella está adaptada para implementar una arquitectura de dos capas, y la topología simple mejora la estabilidad del sistema.

Configuración de capacidad de conmutación

La capa central utiliza un conmutador de fibra Ethernet 1/10G para construir un enlace de transmisión óptica de alto ancho de banda y alta eficiencia.

Medio de enlace

Los enlaces de la capa de acceso se basan en el principio de proximidad, utilizando la conexión y transmisión del cable de red Cat6, y luego se conectan a cada conmutador de agregación de unidades a través del puerto de enlace ascendente de cada conmutador PoE, reduciendo la serie de niveles múltiples, conveniente para todo el sistema después de la finalización Gestión y mantenimiento.

Configuración del dispositivo

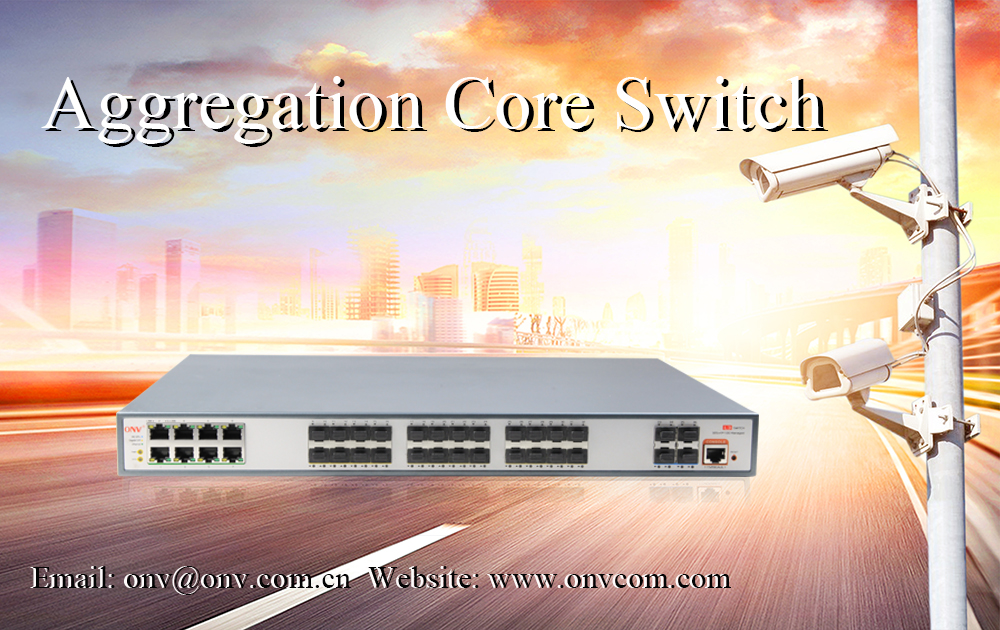

La capa central adopta el conmutador Ethernet administrado de 36 puertos L3 10G de video de red óptica (ONV). (ONV36368FM)

Aplicación Producto

Una combinación de puerto Ethernet y puerto de fibra SFP para cumplir con los requisitos de red de varios escenarios.

Puertos de 8*10/100/1000Base-T RJ45 y ranuras de 24*100/1000Base-X SFP y ranuras de la fibra de 4*1/10G SFP.

IEEE802.1Q VLAN, división VLAN flexible, VLAN de voz y configuración QinQ.

QoS, modo de prioridad basado en 802,1 P, puerto y DSCP, algoritmo de programación de cola que incluye la luz, SP, WRR ,SP WRR.

ALC, paquete de datos del filtro con la configuración que hace juego las reglas, procesando el permiso de la operación y del tiempo, y proporciona control de acceso flexible y seguro.

IGMP V1/V2 y IGMP Snooping.

ERPS/STP/RSTP/MSTP.

Agregación estática y dinámica.

Autenticación 802.1X, aislamiento de puertos, control de tormentas.

Gestión web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3).

HTTPS, SSSL3 y SSHV1/V2.

Monitoreo de la CPU, monitoreo de la memoria, prueba de Ping y diagnóstico de cable.
