El sistema de monitoreo de túneles de carreteras incluye sistemas de iluminación, sistemas de ventilación, sistemas de alarma contra incendios, sistemas de control de incendios, sistemas telefónicos de emergencia, sistemas de transmisión, etc. Debido al entorno relativamente complejo en el túnel de la carretera, el uso de conmutadores Ethernet industriales para formar una red de anillo de fibra óptica tiene las funciones de redundancia rápida, Amplia temperatura, alto nivel de protección, y fuerte interferencia electromagnética.

La longitud total del túnel de Tianchi es 2900 metros, y la longitud total del túnel de Zhuanbao es 1255 metros. Debido a la edad de la construcción del túnel, el sistema de monitoreo del túnel se actualizó para la seguridad del tráfico.

Sistema de monitorización de túnelesRPor equirement

▲ Diseño industrial con alta fiabilidad.

▲ Capacidad de acceso multiservicio de soporte.

▲ Conoce el entorno de aplicación automotriz.

▲ Soporte de control integrado de gestión de red.

▲ Una red unificada de video y monitoreo ambiental.

▲ Comunicación de red ininterrumpida entre el túnel y el centro de control.

SoluciónDInformación sobre esign

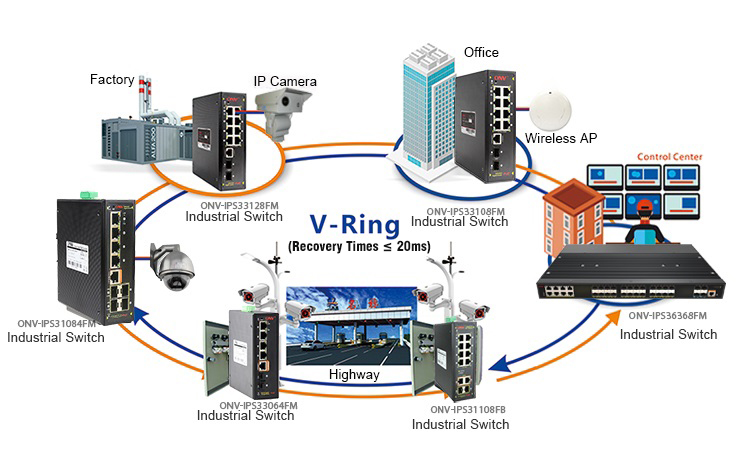

Debido a la particularidad de la sección y estructura del túnel, adopta el protocolo de redundancia de red ONV V-Ring, puede soportar G.8032 (ERPS), hasta 255 anillos, y cada anillo 254 dispositivos.La adopción del diseño de red de anillo puede garantizar que la red funcione ininterrumpidamente para cumplir con los requisitos operativos de monitoreo de túneles y otros sistemas. Cada subsistema utiliza la transmisión de red de anillo de fibra óptica Gigabit para garantizar la transmisión estable de datos de video. El centro de monitoreo utiliza un conmutador Ethernet administrado 10G que puede admitir el protocolo V-Ring.

El interruptor industrial ONV-IPS36368FM modelo tiene puertos RJ45 de 8*10/100/1000M para satisfacer las necesidades de una gran cantidad de transmisión de video, puertos de fibra SFP de 24*100/1000M y puertos de fibra SFP + de 4*1/10G con módulos SFP pueden proporcionar transmisión de fibra de larga distancia. Los productos de la serie de interruptores industriales de la marca ONV han pasado las pruebas EMI y EMS, y el MTBF es de hasta 539608 horas. Interruptores industriales apoyo-40 ~ + 85 ° C temperatura de funcionamiento.

SistemaTOpología

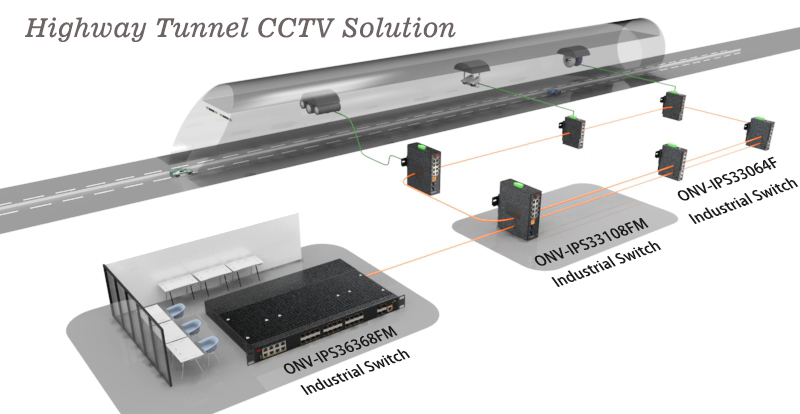

Arquitectura de topología

Una topología en estrella y red de topología de red en anillo, la topología simple mejora la estabilidad del sistema.

Configuración de la capacidad de conmutación

La capa de acceso utilizó conmutadores de fibra industrial gestionados por gigabit completo para configurar el enlace de mayor capacidad de conmutación de configuración.

Enlace Medio

El enlace de la capa de acceso utiliza el cable de red Cat6 para conectarse y transmitir de acuerdo con el principio de proximidad. Está conectado al interruptor de agregación a través del puerto de enlace ascendente del interruptor de la fuente de alimentación, reduciendo el número de series multinivel y facilitando la gestión y el mantenimiento de todo el sistema.

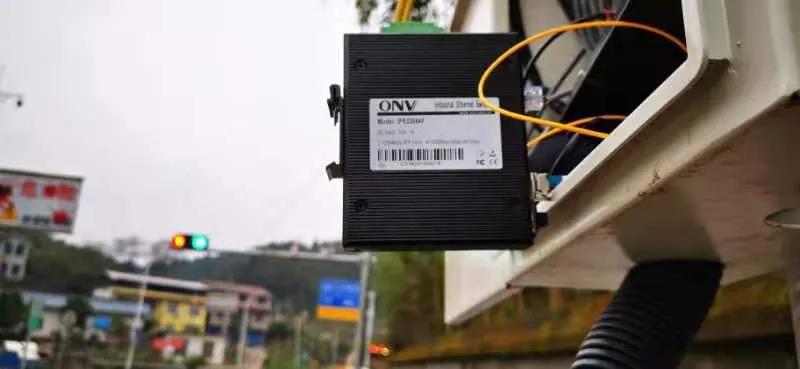

Configuración del dispositivo

La capa de acceso utilizó el conmutador Ethernet industrial gestionado por gigabit de 6 puertos y la capa central utilizó el conmutador industrial gestionado por enlace ascendente 10G de 36 puertos.
