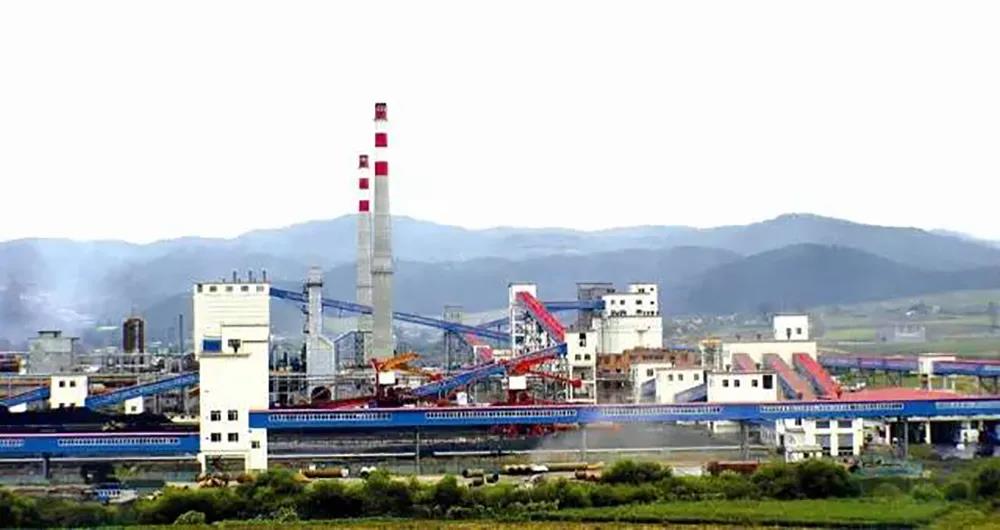

El hierro y el acero Co., Ltd. de Heilongjiang Jianlong es la empresa de acero más grande y más modernizada de la producción en la provincia de Heilongjiang, China. Tiene muchas fábricas subordinadas, que cubren un área grande, personal complicado y muchas entradas y salidas. Mediante el establecimiento de un sistema de monitoreo de seguridad de alta definición, las unidades clave, las ubicaciones clave, el tráfico por carretera y las áreas de producción dentro de la planta pueden cubrirse de manera integral.

SoluciónRPor equirementS

Conexión de fibra óptica.

Protección avanzada de red y energía.

Soportar una amplia gama de cambios de temperatura.

El grado de protección industrial puede operar de manera segura en un entorno hostil.

La administración conveniente puede verificar el estado de comunicación del punto de acceso a la red en cualquier momento.

Diseño de la solución

Para lograr un monitoreo integral de la planta siderúrgica, todo el sistema de red distingue las redes de monitoreo internas y externas del taller. Dentro del taller, se utilizan redes de anillo de conmutación de grado industrial para garantizar la fiabilidad y estabilidad de la red de monitoreo en entornos de alta temperatura. Las plantas y almacenes externos están conectados por interruptores comerciales, y todas las redes están conectadas al centro de monitoreo. Arquitectura de red secundaria: capa de acceso, capa central.

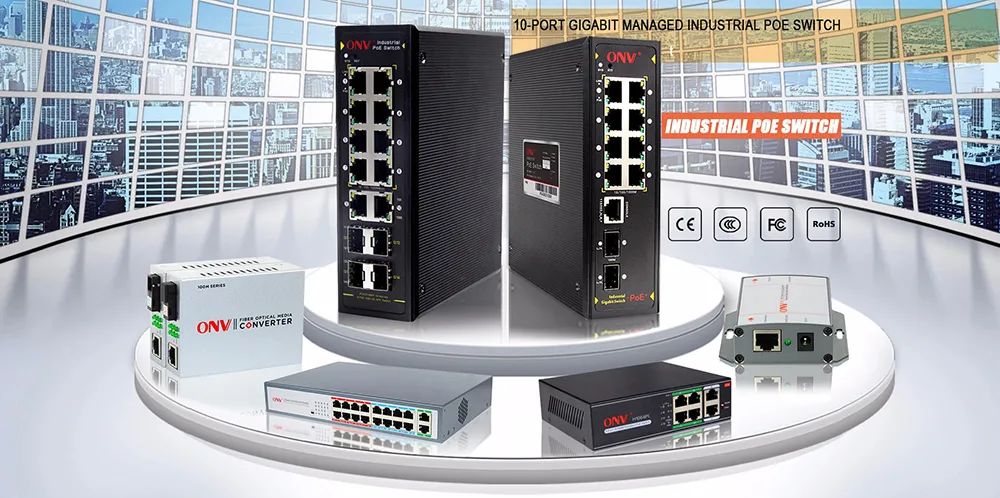

Capa de acceso:ONV-IPS33148FMConmutador Ethernet industrialSe implementa en el extremo de campo del sistema de taller para formar una red troncal de producción de acero, y está conectado al interruptor central a través de la tecnología de redundancia V-Ring. Otros lugares clave en el área externa de la fábrica: edificios de oficinas, carreteras, almacenes, entradas de fábrica y salidas que utilizan el intercambio ONV-POE33016PF de fibra Gigabit PoE, un cable de red puede realizar redes flexibles, satisfacer las diversas necesidades de acceso a la escena de la planta. El puerto óptico de SFP del gigabit que hace juego el módulo de ONV2612/ONV2613 SFP es conveniente para la transmisión de larga distancia mientras que aumenta la capacidad de anti-atasco del sistema para asegurar continuidad y estabilidad del negocio. Estos interruptores de fibra forman una red de comunicación industrial a través del convertidor de medios de fibra de la serie ONV1110S-SCX y están conectados al interruptor de capa central montado en rack ONV36028FM del centro de control remoto.
