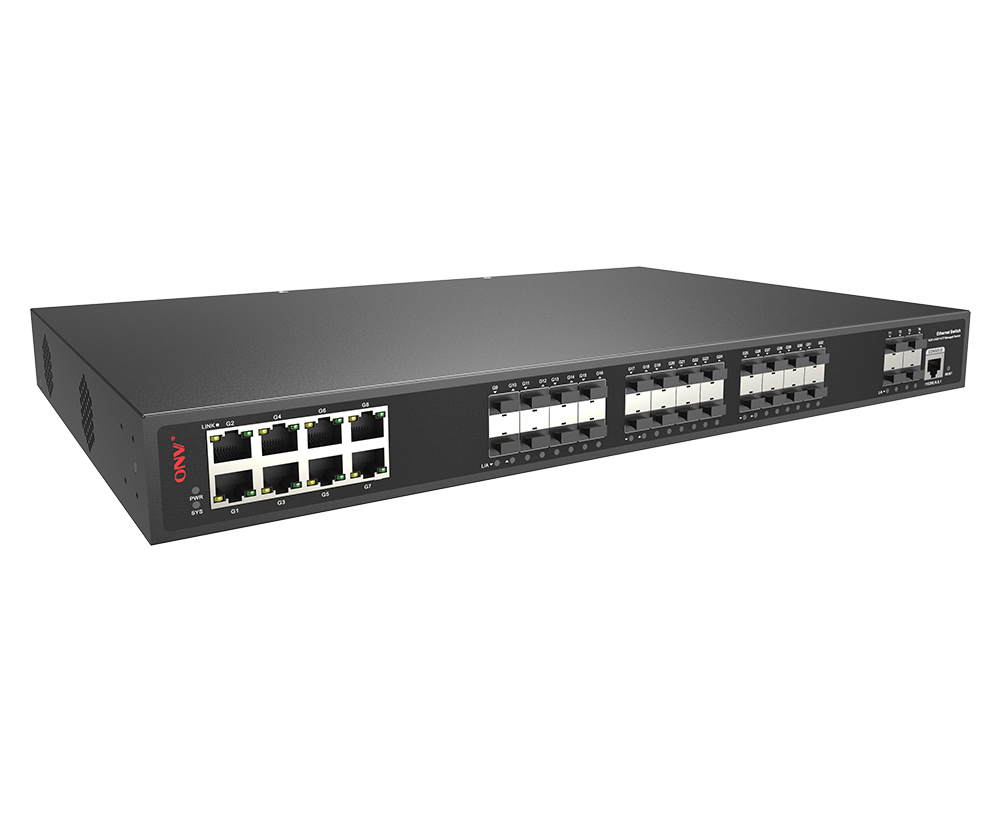

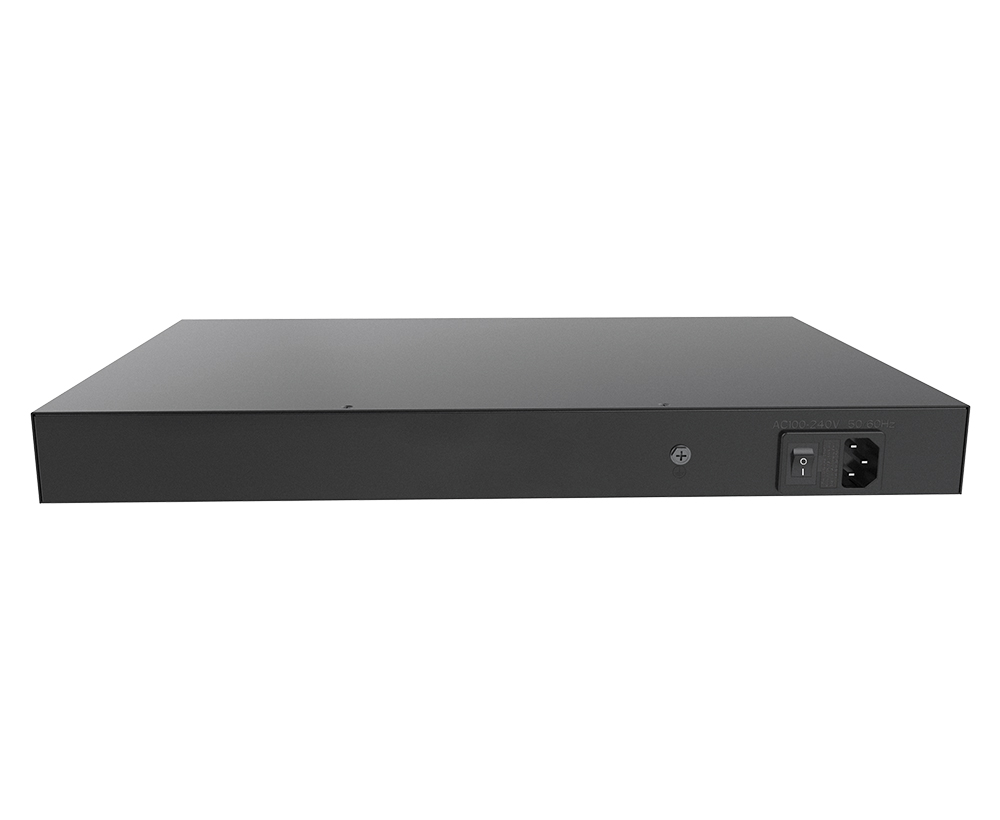

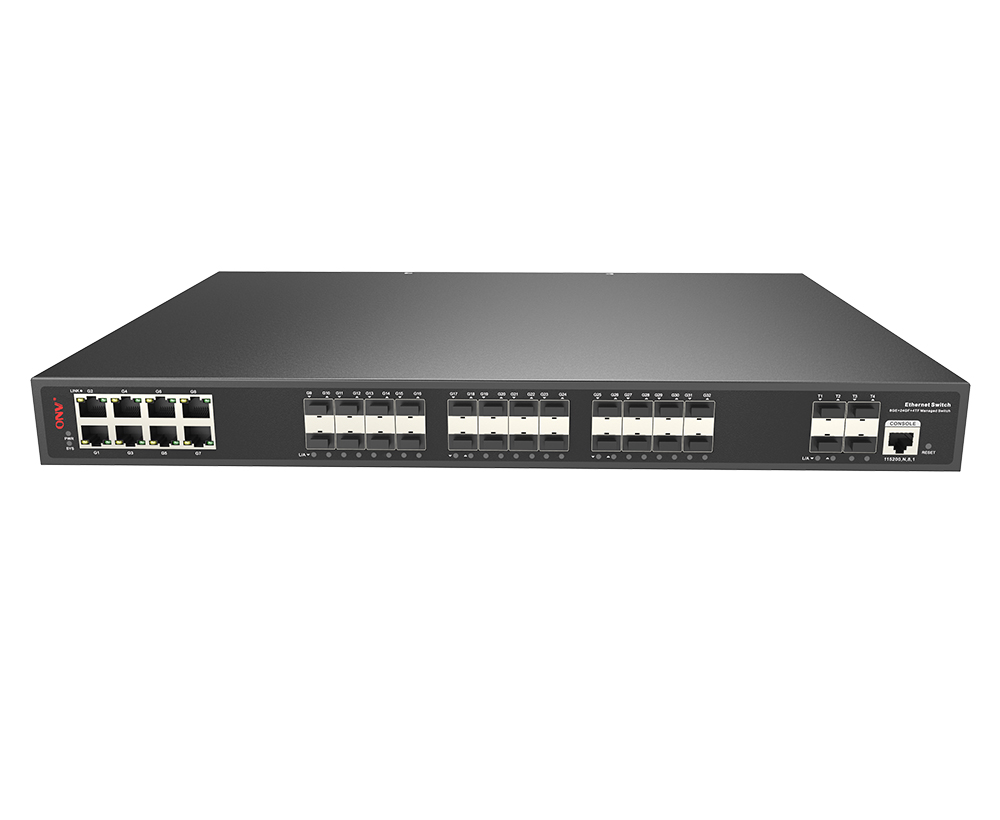

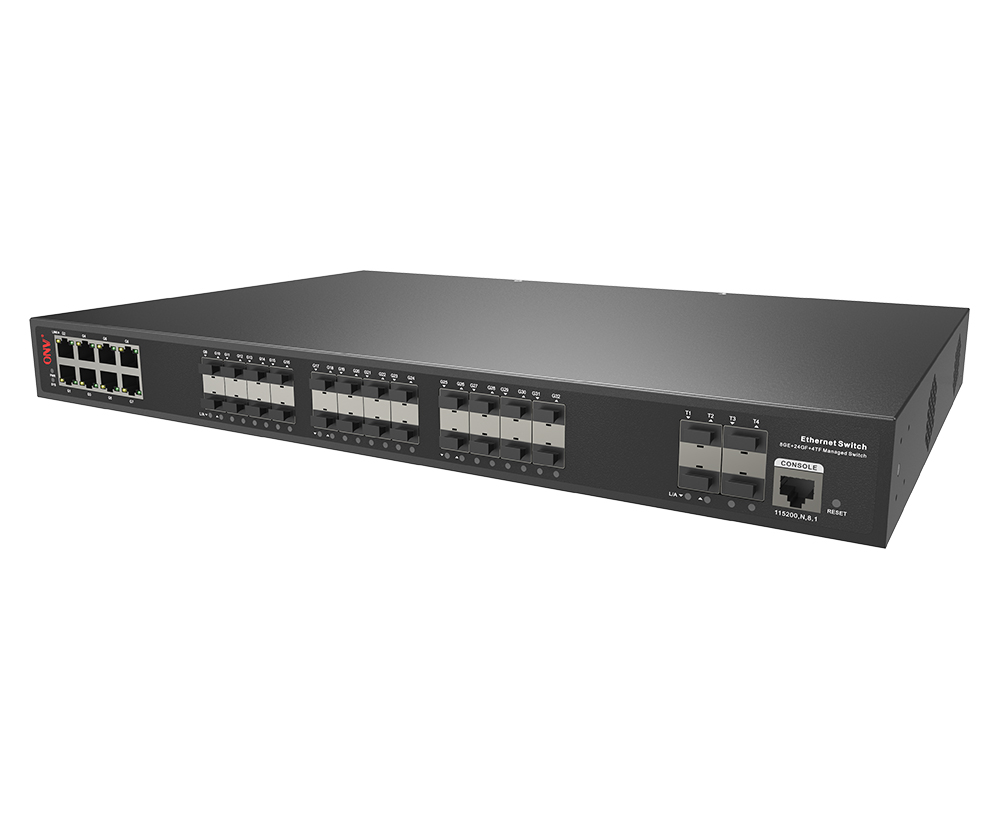

10G uplink switch Ethernet administrado L2 de 36 puertos

Modelo： ONV36368FM

El L2 manejó el interruptor de la fibra de Ethernet con los puertos RJ45 de los 8*10/100/1000M y los puertos de los 24*100/1000M SFP y los puertos de la fibra de 4*1/10G SFP. Fuente de alimentación incorporada y soporte de instalación de rack de 1U/19 pulgadas.

Quiero hacer una investigación

Información general
Especificación técnica

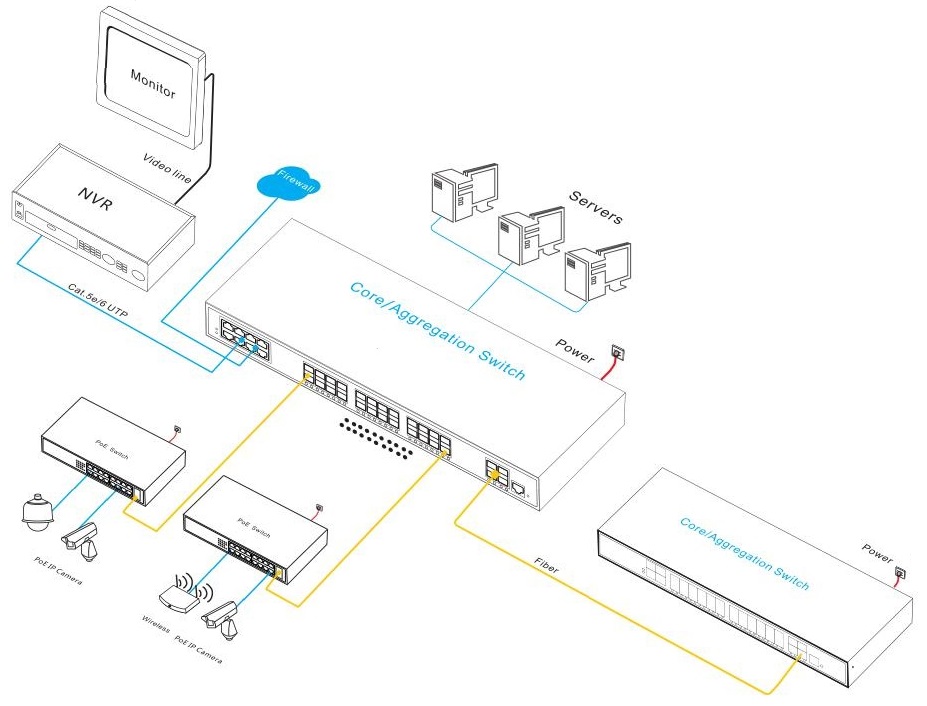

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV36368FM es un conmutador de fibra Ethernet administrado 10G L2 + desarrollado independientemente por ONV. Tiene puertos adaptantes RJ45 8*10/100/1000Base-T y puertos SFP 24*100/1000Base-X y puertos SFP 4*1/10G. Todos los puertos admiten reenvío de velocidad de línea completa.

El onv36368fm tiene L2 + función de gestión de red completa. Admite administración IPV4/IPV6, reenvío de enrutamiento dinámico, mecanismo de protección de seguridad completo, política ACL/QoS completa y funciones VLAN enriquecidas. Admite múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar una comunicación ininterrumpida para aplicaciones importantes. La administración de puertos, la administración de direcciones de enrutamiento, el control de flujo de puertos, la división de VLAN, IGMP, la política de seguridad y otras configuraciones empresariales de aplicaciones se realizan de acuerdo con las necesidades de la aplicación a través de métodos de administración de red como Web, CLI, SNMP y Telnet. Cumple con los entornos de aplicaciones de red de alta densidad y es adecuado para establecer redes de comunicación rentables y confiables en escenarios de mediana y gran escala, como hoteles, campus, parques, supermercados, lugares pintorescos, hospitales y bancos.

CARACTERÍSTICA

Multi Gigabit-Acceso del puerto de la fibra, puerto de la fibra de 10G SFP + uplink

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇SPuerto de Ethernet del gigabit del upportYGigabitRanura p de la fibra de SFPInformación sobre ort1/10GSFP + ranura de fibra pCombinación, que permite a los usuarios crear redes de forma flexible para satisfacer las necesidades de diversos escenarios.

FuerteCapacidad de procesamiento empresarial

◇IEEE802.1Q VLAN, división de VLAN flexibleVLAN de voz,Y configuración de QinQ.

◇El protocolo de árbol de expansión STP/RSTP/MSTP de red de anillo elimina los bucles de capa 2 y realiza la copia de seguridad del enlace.

◇QoS, basado en puerto, basado en 802,1 P y basado en DSCP tres modos de prioridad y cuatro algoritmos de programación de cola:., SP, WRR y SP WRR.

◇ACL para filtrar paquetes de datos mediante la configuración de operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporcionar políticas de control de acceso de seguridad flexibles.

◇La agregación estática y la agregación dinámica aumentan de manera efectiva el ancho de banda del enlace, logran el equilibrio de carga y la copia de seguridad del enlace, y mejoran la confiabilidad del enlace.

◇Apoye el protocolo del multicast de IGMP V1/V2 y IGMP Snooping para cubrir las necesidades de la vigilancia video de alta definición del multi-terminal y del acceso de la videoconferencia.

Seguridad

◇Soporte de aislamiento de puerto.

◇Supresión de la tormenta de difusión del puerto de apoyo.

◇Soporte IP MAC puerto VLAN cuádruple combinación flexible función vinculante.

◇Admite autenticación 802.1X para proporcionar funciones de autenticación para computadoras LAN y controlar el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR,SYS,Vínculo, L/A.

◇El uso de la fuente de alimentación de desarrollo propio con diseño de redundancia proporciona una salida de potencia estable y a largo plazo.

◇Bajo consumo de energía, con ventilador, carcasa de metal de acero galvanizado y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Supervisión de la CPU, supervisión de la memoria, detección del Ping, detección del cable.

◇HTTPS, SSLG3, SSH V1/V2 y otros métodos de cifrado hacen que la administración sea más segura.

◇RMON, los registros del sistema y las estadísticas de tráfico de puertos facilitan la optimización y transformación de la red.

◇LLDP facilita que el sistema de gestión de red consulte y determine el estado de la comunicación del enlace.

◇Gestión de la red web, CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet y otros métodos diversificados de la gestión y del mantenimiento.

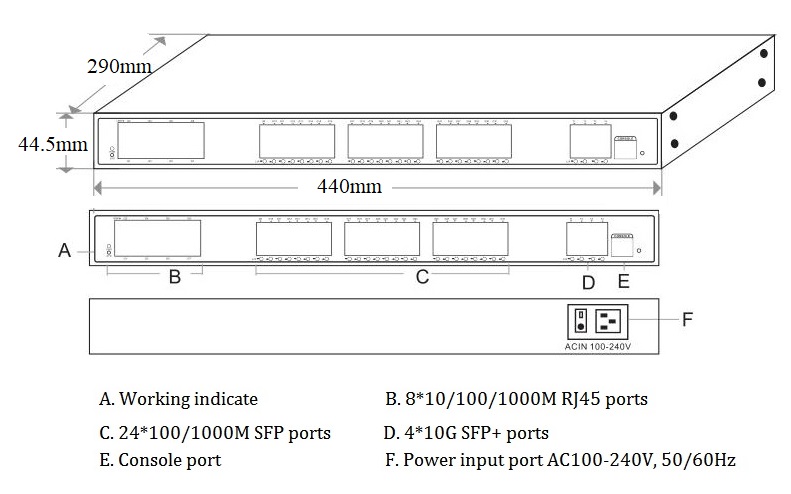

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía
ONV36368FM	L2 + manejó el interruptor de la fibra de Ethernet con los puertos RJ45 de los 810/100/1000M y los puertos de los 24100/1000M SFP y los puertos de la fibra de 4*1/10G SFP +. IncorporadoPOwerSUpplyY sInstalación del estante del upport 1U/19 inch.	60W
Nota:El módulo óptico SFP no está incluido por defecto y debe comprarse por separado.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	36-port 10G uplink manejó el interruptor de la fibra de Ethernet	1	SET
	Cable de alimentación de CA	1	PC
	Línea RJ45-DB9	1	PC
	Kits de montaje (oreja colgante)	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
Módulo óptico 1,25G	2630	Módulo óptico SFP, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-t-sc	Módulo óptico SFP, 1,25g de modo único de fibra única tx1310nm/rx1550nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-r-sc	Módulo óptico SFP, 1,25g de modo único de fibra única tx1550nm/rx1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	Transferencias ópticas del módulo de 1,25g SFP al puerto RJ45 de 10/100/1000M.	PC
10g Módulo óptico	6630	Módulo óptico de SFP +, fibra dual con varios modos de funcionamiento 10G 850nm, distancia de transmisión: los 300m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832	Módulo óptico SFP +, 10G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-33	Módulo óptico de SFP +, sola fibra monomodo 10G TX1330nm/ RX1270nm, distancia de transmisión: los 20km, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tire.	PC
	7832-27	Módulo óptico de SFP +, sola fibra TX1270nm/ RX13300nm, distancia de transmisión: los 20km, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC

PRODUCTO RELACIONADO

ESPECIFICACIÓN TÉCNICA

Modelo	ONV36368FM
Características de la interfaz
Puerto fijo	1 * puerto RS232 consola (115200,N,8,1) 41/10GUplinkPuertos de fibra SFP(Datos) Puertos de 810/100/1000Base-T RJ45 (datos) 24*100/1000Base-X SFPFibraPuertos(Datos)
Puerto Ethernet	Puerto 1-8 soporte 10/100/1000Base-T(X)Auto-detección,FUll/(en inglés) Semidúplex MDI/ MDI-X self-adaption
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP(≤ 100 metros)S) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros)S) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)S)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, defecto no incluye módulos ópticos (orden opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Soporte Turbo overclocking 2,5G módulo óptico expansión y red de anillo
Cable óptico/distancia	Multi-modo: 850nm/ 0-500M (en inglés)(1,25G), 0-300M (en inglés)(10G) Modo único: 1310nm/ 0-40Km, 1550nm/ 0-120Km
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T IEEE802.3ab 1000Base-T IEEE802.3u 100Base-TX IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEE802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	176Gbps
Reenvío Tasa @ 64byte	107,14 Mpps
CPU(Hz)	500M
DRAM	2G
Flash	128M
Mac	32K
Memoria de búfer	32M
Marco Jumbo	9,6 K
LEDIndicador	Potencia: PWR (Amarillo), Sistema: SYS (Amarillo) Red: Enlace (amarillo), puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
Suministro de energía
PWR total/voltaje de entrada	60W/(AC100-240V)
Consumo de energía	En espera <20W, carga completa <45W
Suministro de energía	Fuente de alimentación incorporada, AC 100 ~ 240V 50-60Hz 1.0A
Parámetro físico
Operación TEMP/Humedad	-20 ~ + 55 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 ~ + 80 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	44029044,5mm
Peso neto/bruto	<3,5 kg/<4,3 kg
Instalación	Escritorio, gabinete de 19 pulgadas 1U
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	3 años, mantenimiento de por vida.
Funciones de administración de red
Interfaz	IEEE802.3X (dúplex completo) Ajuste de la protección de la temperatura del puerto Sueño automático sin puerto de conexión Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Diagnosis digital en tiempo real óptica del puerto DDMI de SFP El límite de velocidad del flujo de mensajes en el puerto de acceso, mini El tamaño de partícula es 64Kbps.
Características de la capa 3	Gestión de red L2 Protocolo ARP Max 1024 entradas SRuta tática/ Ruta por defecto max 128 entradas Enrutamiento y reenvío L3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN
VLAN	Configuraciones de puertos de acceso, troncales e híbridos VLAN basada en puerto (4K), IEEE802.1q,Configuración de QinQ VLAN de voz,VLAN basada en protocolo,VLAN basada en direcciones MAC
Agregación de puertos	Agregación dinámica LACP,Agregación estática Max 18 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red de anillo industrial	Tiempo de recuperación inferior a 20ms G.8032 (ERPS),250 anillo como máximo, Max 250 dispositivos por anillo.
Multicast	IGMP Snooping v1/v2, Max 1024 grupos multicast MLD Snooping v1/v2, VLAN Multicast, cierre de sesión rápido
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Rredirección basada en flujo,Limitación de velocidad basada en el flujo Filtrado de paquetes basado en flujo,Marca de prioridad/Observación 8 * Colas de salida de cada puerto,802,1 p/ Asignación de prioridad DSCP Algoritmo de programación de colas (SP, WRR, SP WRR),QoS de Diff-Serv
ACL	ACL de emisión basado en puerto, ACL basado en puerto y VLAN Filtrado de paquetes L2 a L4, que coincide con el primer mensaje de 80 bytes. Proporcionar ACL basado en MAC, dirección MAC de destino, fuente IP, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Seguridad	SSH 2,0, SSL, Aislamiento del puerto, Límite de velocidad de mensaje ARP Gestión jerárquica del usuario y protección de contraseña Certificación AAA & RADIUS & TACACS, Límite de aprendizaje MAC IEEE802.1X y autenticación de direcciones MAC,Inspección ARP Binding IP-MAC-VLAN-Port, Ataque anti-DoS, Protección de fuente IP Broadcast control de tormentas, Copia de seguridad para datum de host,Mac agujeros negros
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP, Retransmisión DHCP
Gestión	Gestión de red web (https) Ver el estado de utilización de la CPU en tiempo real Protocolo de descubrimiento de capa de enlace (LLDP) Reloj NTP, SNMP V1/V2/V3, registro de trabajo del sistema Recuperación con un solo clic, detección de PING, comprobación del estado del cable Gestión de clústeres de plataforma ONV NMS (LLDP SNMP) Consola/Modem AUX/Telnet/ SSH2.0 y configuración CLI FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas
Sistema	Cables Ethernet de categoría 5 y superiores Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, Microsoft Internet Explorer 10 o superior TCP/IP, los adaptadores de red y los sistemas operativos de red (como Microsoft Windows, Linux o Mac OS X) se instalan en cada equipo de la red a través de cables Ethernet de categoría 5 y superiores.
