Conmutador Ethernet gestionado de capa 3 de la serie 2.5G-Conmutador de agregación/núcle

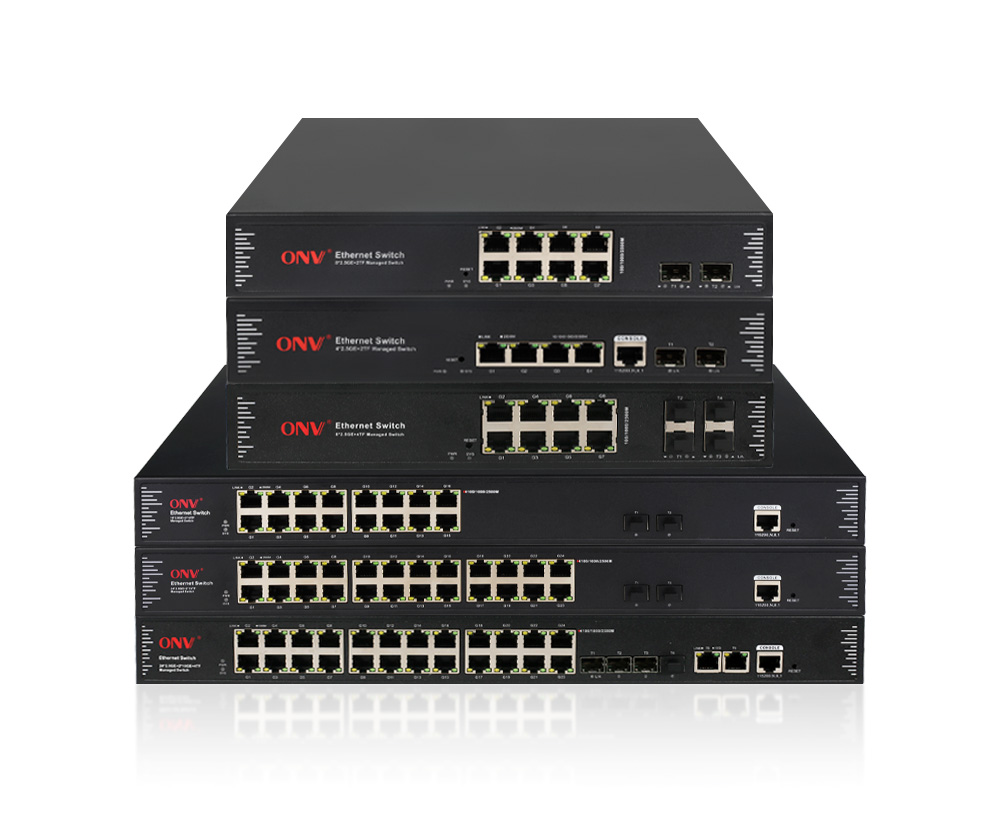

Conmutador Ethernet gestionado de capa 3 de la serie 2.5G

Modelo： Conmutador Ethernet de 2,5 G

Conmutador Ethernet gestionado de capa 3 con 16 puertos RJ45 de 10/100/1000/2500 Mbps y 2 puertos de fibra SFP+ de 1/10 Gbps. Incorpora una fuente de alimentación única de 65 W y admite instalación en gabinete de 1U/19”.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

Los switches Ethernet de la serie 2.5G son switches Ethernet gestionados de capa 3 con enlace ascendente de 10G, desarrollados de forma independiente por ONV. Incluyen diversas configuraciones de puertos, como 4+2, 8+2, 8+4, 16+2, 24+2 y 24+6. Diseñados para ofrecer una solución rentable para las necesidades de acceso a redes de velocidad media a alta, satisfacen los requisitos de implementación flexible de entornos de red de diferentes tamaños.

Acceso de alta velocidad, enlace ascendente de 10G.

Compatibles con puertos RJ45 con detección automática 10/100/1000/2500Base-T, retrocompatibles con redes de 100M y 1G, y que satisfacen los requisitos de transmisión de alto ancho de banda de terminales como puntos de acceso inalámbricos Wi-Fi 6/6E y tarjetas de red de 2.5G. Todos los puertos de enlace ascendente utilizan ranuras de fibra óptica SFP+ de 1/10G, lo que proporciona un canal de enlace ascendente de fibra óptica de alto ancho de banda para garantizar el reenvío de datos sin bloqueos y adaptarse a escenarios de transmisión de alta velocidad y larga distancia. Diseñados específicamente para escenarios como cobertura inalámbrica de alta densidad, agregación centralizada de videovigilancia y acceso de alta velocidad en oficinas empresariales, ayudan a los usuarios de hoteles, campus, fábricas, parques industriales y supermercados a construir una base de red estable y de alta velocidad.

Gestión de capa 3, potente funcionalidad.

Admite funciones de gestión de red L3, con gestión de pila de protocolos dual IPv4/IPv6, reenvío de enrutamiento dinámico, mecanismos de protección de seguridad integrales, políticas ACL/QoS robustas y funciones VLAN avanzadas para satisfacer las complejas necesidades de configuración de servicios de red. Admite múltiples protocolos de redundancia de red: STP/RSTP/MSTP (<50 ms) y ERPS (<20 ms), lo que mejora la copia de seguridad del enlace y la fiabilidad de la red. Puede restablecer rápidamente la comunicación en caso de fallo de red unidireccional, garantizando la continuidad de la comunicación para aplicaciones críticas. Ofrece múltiples métodos de gestión de red, como Web, CLI, SNMP y Telnet, lo que permite una configuración flexible de aplicaciones como la gestión de puertos, la gestión de direcciones de enrutamiento, el control de flujo de puertos, la segmentación de VLAN, IGMP y las políticas de seguridad.

CARACTERÍSTICAS

Arquitectura de hardware avanzada y potentes capacidades de procesamiento:

◇ Admite reenvío sin bloqueo a velocidad de línea para una transmisión más fluida.

◇ Admite control de flujo dúplex completo IEEE 802.3x y control de flujo semidúplex con contrapresión.

◇ Utiliza una arquitectura de hardware líder en la industria, que ofrece combinaciones flexibles de puertos de acceso de 1/2,5 G e interfaces de enlace ascendente SFP+ de 10 G en toda la serie. Satisface las necesidades de transmisión de alta velocidad de redes de diversos tamaños, diseñadas específicamente para escenarios que implican transmisión de grandes volúmenes de datos, redes de alto rendimiento e implementación de redes de alta capacidad. Cuenta con potentes capacidades de procesamiento y una expansión de puertos flexible, lo que ayuda a construir un núcleo de red eficiente y estable.

Potente capacidad de procesamiento empresarial

◇ Compatible con redes de anillo ERPS y STP/RSTP/MSTP para eliminar bucles de capa 2 y garantizar la copia de seguridad del enlace.

◇ Admite QoS, tres modos de prioridad basados en puertos, 802.1P y DSCP, y cuatro algoritmos de programación de colas: Equ, SP, WRR y SP+WRR.

◇ Compatible con VLAN IEEE 802.1Q; los usuarios pueden dividir de forma flexible la VLAN, la VLAN de voz y la configuración QinQ según sus necesidades.

◇ Admite el protocolo de multidifusión IGMP V1/V2/V3; IGMP Snooping cumple con los requisitos de acceso para videovigilancia de alta definición y videoconferencias en múltiples terminales.

◇ Compatible con agregación estática y dinámica para aumentar eficazmente el ancho de banda del enlace, lograr el equilibrio de carga, la copia de seguridad del enlace y mejorar la fiabilidad del enlace.

◇ Admite ACL para filtrar paquetes de datos mediante la configuración de operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

Seguridad

◇ Admite la función de enlace cuádruple IP+MAC+Puerto+VLAN.

◇ Admite el aislamiento de puertos y la supresión de tormentas de difusión de puertos.

◇ Admite la autenticación 802.1X, que proporciona la función de autenticación para equipos de la LAN y controla el estado de autorización de los puertos controlados según los resultados de la autenticación.

Estable y fiable

◇ Certificaciones CE, FCC y RoHS.

◇ El panel de fácil uso puede mostrar el estado del dispositivo a través de los indicadores LED de PWR y Link.

◇ Bajo consumo de energía, carcasa de acero galvanizado y excelente disipación de calor para garantizar el funcionamiento estable del switch.

◇ Adopta una fuente de alimentación de desarrollo propio con un diseño de alta redundancia para proporcionar una salida de energía estable a largo plazo.

Gestión O&M sencilla

◇ Compatible con monitorización de CPU, memoria y detección de ping.

◇ Mayor seguridad en la gestión mediante HTTPS, SSLv3, SSHv1/v2 y otros métodos de cifrado.

◇ LLDP permite al sistema de gestión de red consultar y evaluar el estado de la comunicación del enlace.

◇ RMON, el registro del sistema y las estadísticas de tráfico de puertos facilitan la optimización y transformación de la red.

◇ Diversos métodos de administración y mantenimiento, como administración de red web, línea de comandos CLI (Consola, Telnet), SNMP (V1/V2/V3), etc.

INFORMACIÓN PARA PEDIDOS

Modelo	Descripción
ONV57064FM	Conmutador Ethernet gestionado de capa 3 con 4 puertos RJ45 de 10/100/1000/2500 Mbps y 2 puertos de fibra SFP+ de 1/10 Gbps. Incorpora una fuente de alimentación única de 30 W y admite instalación en gabinete de 1U/19”.
ONV57108FM	Conmutador Ethernet gestionado de capa 3 con 8 puertos RJ45 de 10/100/1000/2500 Mbps y 2 puertos de fibra SFP+ de 1/10 Gbps. Incorpora una fuente de alimentación única de 30 W y admite instalación en gabinete de 1U/19”.
ONV57128FM	Conmutador Ethernet gestionado de capa 3 con 8 puertos RJ45 de 10/100/1000/2500 Mbps y 4 puertos de fibra SFP+ de 1/10 Gbps. Incorpora una fuente de alimentación única de 30 W y admite instalación en gabinete de 1U/19”.
ONV57016FM	Conmutador Ethernet gestionado de capa 3 con 16 puertos RJ45 de 10/100/1000/2500 Mbps y 2 puertos de fibra SFP+ de 1/10 Gbps. Incorpora una fuente de alimentación única de 65 W y admite instalación en gabinete de 1U/19”.
ONV57024FM	Conmutador Ethernet gestionado de capa 3 con 24 puertos RJ45 de 10/100/1000/2500 Mbps y 2 puertos de fibra SFP+ de 1/10 Gbps. Incorpora una fuente de alimentación única de 65 W y admite instalación en gabinete de 1U/19”.
ONV57030FM	Conmutador Ethernet gestionado L3 con 24 puertos RJ45 de 10/100/1000/2500M, 2 puertos RJ45 de 1/10G y 4 puertos de fibra SFP+ de 1/10G. Incorpora una fuente de alimentación única de 65 W y admite instalación en gabinete de 1U/19”.
Módulo óptico	Descripción
2630	Módulo ótico SFP, fibra dupla multimodo 1.25G 850nm, distância de transmissão: 500m, 2 interfaces LC. Suporta função DDM e ligação a quente.
2632	Módulo ótico SFP, fibra dupla monomodo 1.25G 1310nm, distância de transmissão: 20km, 2 interfaces LC. Suporta função DDM e ligação a quente.
2612-T	Módulo ótico SFP, fibra única monomodo 1.25G TX1310nm, distância de transmissão: 20km, 1 interface LC. Suporta função DDM e ligação a quente.
2613-R	Módulo ótico SFP, fibra única monomodo 1.25G TX1550nm, distância de transmissão: 20km, 1 interface LC. Suporta função DDM e ligação a quente.
2633	Módulo ótico SFP de 1,25G para porta RJ45 de 10/100/1000M (SFP para RJ45). Distância de transmissão: 100m
6630	Módulo ótico SFP+, fibra dupla multimodo de 10G 850nm, distância de transmissão: 300m, 2 interfaces LC. Suporta função DDM e ligação a quente.
7832	Módulo ótico SFP+, fibra dupla monomodo de 10G 1310nm, distância de transmissão: 20km, 2 interfaces LC. Suporta função DDM e ligação a quente.
7832-27	Módulo ótico SFP+, fibra única monomodo de 10G TX1270nm, distância de transmissão: 20km, 1 interface LC. Suporta função DDM e ligação a quente.
7832-33	Módulo ótico SFP+, fibra única monomodo 10G TX1330nm, distância de transmissão: 20km, 1 interface LC. Suporta função DDM e ligação a quente.

ESPECIFICACIONES TÉCNICAS

Modelo	ONV57064FM	ONV57108FM	ONV57128FM	ONV57016FM	ONV57024FM	ONV57030FM
Puerto fijo	2 puertos de fibra SFP+ de 1/10 Gbps 4 puertos RJ45 de 10/100/1000/2500 Mbps	2 puertos de fibra SFP+ de 1/10 Gbps 8 puertos RJ45 de 10/100/1000/2500 Mbps	4 puertos de fibra SFP+ de 1/10 Gbps 8 puertos RJ45 de 10/100/1000/2500 Mbps	2 puertos de fibra SFP+ de 1/10 Gbps 16 puertos RJ45 de 10/100/1000/2500 Mbps	2 puertos de fibra SFP+ de 1/10 Gbps 24 puertos RJ45 de 10/100/1000/2500 Mbps	2 puertos RJ45 de 1/10 Gbps 4 puertos de fibra SFP+ de 1/10 Gbps 24 puertos RJ45 de 10/100/1000/2500 Mbps
Puerto de administración	1 puerto de consola
Reiniciar conmutador	1 interruptor de reinicio
Modo de reenvío	Almacenamiento y reenvío (velocidad máxima del cable)
Capacidad de conmutación	160 Gbps (sin bloqueo)		240 Gbps (sin bloqueo)	160 Gbps (sin bloqueo)		240 Gbps (sin bloqueo)
Velocidad de reenvío a 64 bytes	44,64 Mpps	59,52 Mpps	89,28 Mpps		119,04 Mpps	178,56 Mpps
MAC	16K		32K	16K		32K
Memoria intermedia	12M		16M	12M		16M
Marco Jumbo	12K
Temperatura/Humedad de funcionamiento	-20 °C a +55 °C, 5 % a 90 % de humedad relativa sin condensación
Temperatura/Humedad de almacenamiento	-40 °C a +75 °C, 5 % a 95 % de humedad relativa sin condensación
Dimensiones	270 x 181 x 44,5 mm			440 x 290 x 44 mm
Peso neto	1,1 kg	1,15 kg	1,25 kg	3,2 kg	3,4 kg	3,4 kg
Protección contra rayos	Nivel de protección: IP30, Protección contra rayos: 6 kV 8/20 µs
Tensión de entrada	CA 100-240 V/50-60 Hz (Fuente de alimentación única integrada)
Potencia total	30 W			65 W
Instalación	Sobremesa, gabinete de 1U/19”
Certificación	Certificación CE, uso comercial, CE/LVD EN62368-1, FCC Parte 15, RoHS
Garantía	3 años de garantía, mantenimiento de por vida
Función de gestión de red
Interfaz	Gestión de flujo en tiempo real de puertos (Intervalo de flujo) Diagnóstico digital en tiempo real DDMI del módulo óptico SFP Supresión de tormentas de difusión basada en la velocidad del puerto Configuración y visualización del estado de ahorro de energía de Ethernet verde (EEE) de los puertos Control de flujo IEEE 802.3x (dúplex completo), mecanismo de protección contra excepciones de puerto Limita la velocidad del tráfico de paquetes en los puertos de entrada y salida; la granularidad mínima es de 16 Kbps y la máxima de 1 Gbps
Función L3	Compatible con enrutamiento de igual coste IPv4. Compatible con Pingv6, Telnetv6, TFTPv6, DNSv6 e ICMPv6. Compatible con el protocolo NG, con un máximo de 1000 entradas. Compatible con el protocolo ARP, con un máximo de 1000 entradas. Compatible con VRRP IPv4/IPv6, con un máximo de 255 grupos para cada uno. Compatible con interfaces VLANIF IPv4/IPv6, con un máximo de 64 para cada una. Admite enrutamiento dinámico IPv4, RIPv1/v2 y OSPFv2, con 2000 entradas de ruta. Admite funciones de administración de red de capa 3 y administración de pila dual IPv4/IPv6. Admite rutas estáticas y predeterminadas IPv4/IPv6, con un máximo de 64 entradas por protocolo. Admite enrutamiento, reenvío y comunicación de capa 3 entre diferentes segmentos de red y VLAN.
VLAN	Compatible con VLAN basadas en protocolo y direcciones MAC Compatible con VLAN de voz, configuración QinQ e IEEE 802.1q Compatible con el protocolo GVRP VLAN y VLAN basadas en puertos (4K) Compatible con configuraciones de puertos de acceso, troncales e híbridos
Agregación de puertos	Agregación dinámica LACP, agregación estática, hasta 8 grupos de agregación y hasta 8 puertos por grupo
Spanning Tree	Protección, filtrado y reenvío de BPDU mediante STP STP (IEEE 802.1d), RSTP (IEEE 802.1w), MSTP (IEEE 802.1s)
Red en anillo ERPS	Red de anillo ERPS, tiempo de recuperación inferior a 20 ms, ITU-T G.8032
Multidifusión	VLAN de multidifusión, cierre de sesión rápido de usuario, MLD Snooping, MVR (Registro de VLAN de multidifusión), IGMP Snooping v1/v2/v3 y hasta 256 grupos de multidifusión
Duplicación	Duplicación de tráfico bidireccional para puertos básicos Duplicación de uno a varios, admite hasta 4 sesiones de puerto
QoS	Algoritmo de programación de colas (SP, WRR, SP+WRR), 8 colas de salida por puerto, mapeo de prioridad 802.1p/DSCP. Limitación de velocidad basada en flujo, redirección basada en flujo, filtrado de paquetes basado en flujo, QoS de servicio diferencial, marcado/remarcado de prioridad.
ACL	Admite la implementación de ACL basada en puerto y VLAN. Admite el filtrado de paquetes L2-L4, puede coincidir con los primeros 80 bytes de un paquete y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, la VLAN, etc.
Seguridad	Autenticación AAA, RADIUS y TACACS+ (solo autenticación; no admite autorización ni contabilidad) Protección de direcciones MAC, autenticación IEEE 802.1X basada en puertos y direcciones MAC, aislamiento de puertos Supresión de paquetes de difusión de puertos, función de enlace de cuatro elementos IP+MAC+VLAN+puerto, función IP Source Guard SSL, que garantiza la transmisión segura de datos; SSH 2.0, que proporciona un canal seguro y cifrado para el inicio de sesión de usuarios Límite de aprendizaje de direcciones MAC, gestión jerárquica de usuarios y protección de contraseñas, limitación de velocidad de paquetes ARP Protección de direcciones IP de origen, detección de intrusiones ARP, protección contra ataques DoS, mecanismo de copia de seguridad de datos del host
DHCP	Cliente DHCP, DHCP Snooping, servidor DHCP
Gestión	HTTP, gestión de carga y descarga de archivos TFTP, SNMP V1/V2C/V3, gestión de clústeres de la plataforma ONV NMS (LLDP+SNMP). Detección de ping, gestión de red web (HTTPS), configuración de línea de comandos (consola/SSH/Telnet/CLI), detección de longitud de cable. Reloj NTP, registro de actividad del sistema, recuperación con un clic, visualización del estado de utilización de la CPU en tiempo real, protocolo de descubrimiento de capa de enlace (LLDP).
Sistema	Navegador web: Google Chrome V42 o posterior, Mozilla Firefox 2.5 o posterior, Microsoft Internet Explorer 10 o posterior, cable Ethernet de categoría 5 o superior. TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux o Mac OS X) instalados en cada equipo de la red, cable Ethernet de categoría 5 o superior.
