10G uplink 44-port L2 manejó el interruptor de Ethernet

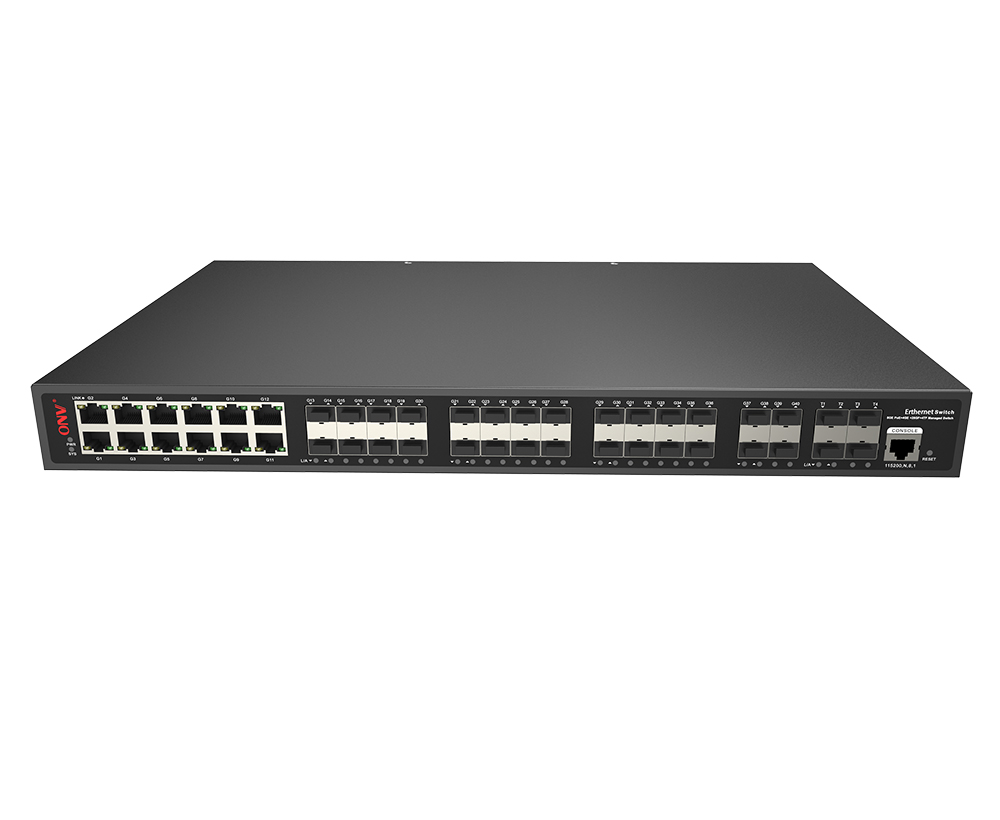

Modelo： ONV36448FM

El interruptor manejado L2 de la fibra de Ethernet con los puertos RJ45 del 12*10/100/1000M y los puertos de 28*100/1000M SFP y 4*1/10G uplink los puertos de la fibra de SFP. Es fuente de alimentación incorporada de 60W y 1U/19 "instalación del gabinete.

Quiero hacer una investigación

Información general
Especificación técnica

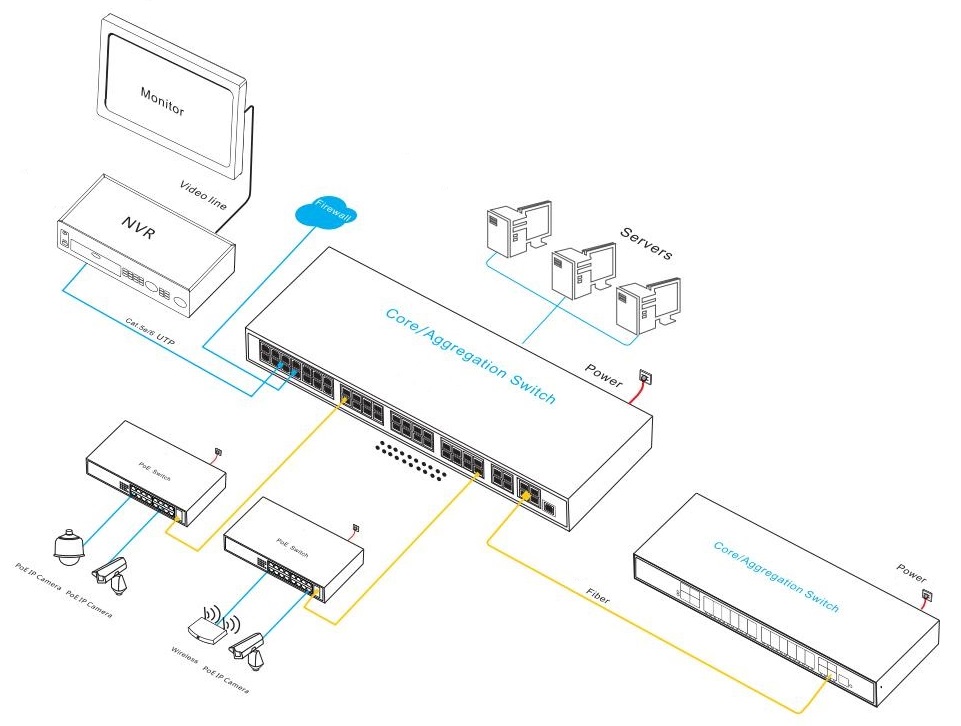

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV36448FMEs a10G enlace ascendente L2 +Gestionado EPor thernetFibraInterruptorDesarrollado de forma independiente por ONV. Tiene12* 10/100/1000MAdaptativoPuertos RJ45 y28* 100/1000M SFPPuertosY 4*1/10G uplink SFP + puertos de fibra.Cada puerto puede soportar el reenvío de velocidad de cable.

ElONV36448FMTieneL2 +Función de gestión de red completa, admite administración IPV4/IPV6, reenvío de velocidad de línea completa de ruta estática, mecanismo de protección de seguridad completo, política ACL/QoS completa y funciones VLAN ricas, y es fácil de administrar y mantener. Soporta múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS(<20ms)Para mejorar la copia de seguridad del enlace y la fiabilidad de la red. Cuando falla la red unidireccional, la comunicación se puede restaurar rápidamente para garantizar una comunicación ininterrumpida importante para las aplicaciones. De acuerdo con los requisitos reales de la aplicación, puede configurar múltiples servicios de aplicaciones, como control de tráfico de puertos, división de VLAN y SNMP a través del modo de administración de red web.Satisface el ambiente de alta densidad del uso de la red y es conveniente para las escenas medias, en grande tales como hotel, campus, parque, centro comercial, punto escénico, hospital, banco para formar una red de comunicación económica, eficiente y confiable.

CARACTERÍSTICA

Acceso multi del puerto de la fibra del gigabit, uplink el puerto de la fibra de 1/10G SFP +

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇SUpportGigabitRJ45PuertoY1/10GSFP + fibra pInformación sobre ortCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuerte capacidad de procesamiento empresarial

◇Soporte ERPS red de anillo y STP/ RSTP/ MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite QoS, basado en puerto, basado en 802,1 P y basado en DSCP tres modos de prioridad y cuatro algoritmos de programación de colas: equ, SP, WRR y SP + WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇Bajo consumo de energía, con ventilador, carcasa de metal de acero galvanizado y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

◇Fuente de alimentación de desarrollo propio, diseño de alta redundancia, proporcionando una salida de potencia a largo plazo y estable.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link y L/A.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

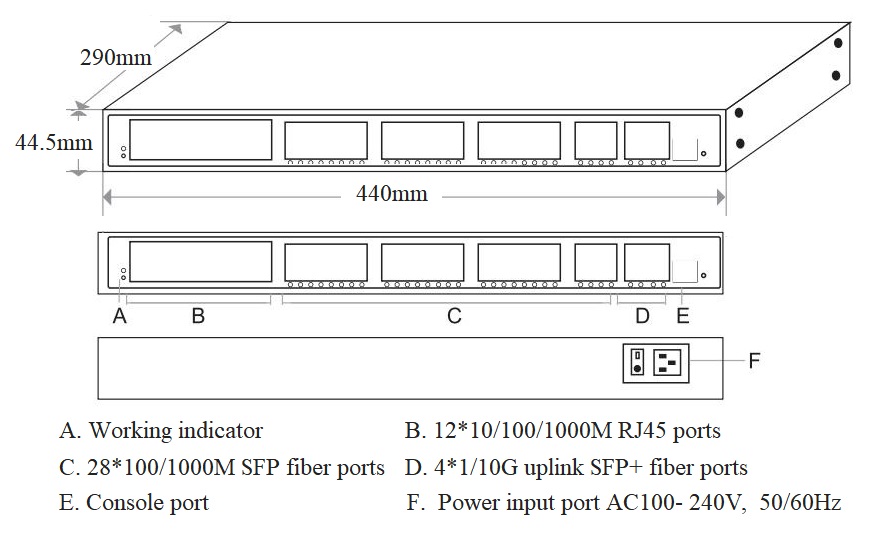

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV36448FM	El interruptor manejado L2 de la fibra de Ethernet con los puertos RJ45 del 1210/100/1000M y los puertos de 28100/1000M SFP y 4*1/10G uplink los puertos de la fibra de SFP. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	60W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	44-port 10G uplink manejó el interruptor de la fibra de Ethernet	1	SET
	Cable de alimentación de CA	1	PC
	Línea RJ45-DB9	1	PC
	Kits de montaje (oreja colgante)	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
Módulo óptico 1,25G	2630	Módulo óptico SFP, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-T-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC
10G Módulo óptico	6630	Módulo óptico SFP, 10G fibra dual multimodo 850nm, distancia de transmisión: 300m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832	Módulo óptico SFP +, 10G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-33	Módulo óptico SFP +, fibra monomodo 10G TX1330nm/ RX1270nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-27	Módulo óptico de SFP +, sola fibra monomodo 10G TX1270nm/ RX13300nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC

PRODUCTO RELACIONADO

Modelo	Descripción
ONV36028FM	L2 + manejó el interruptor de la fibra de Ethernet con los puertos RJ45 de los 2410/100/1000M y los puertos de la fibra de 41/10G uplink SFP +. Es fuente de alimentación incorporada de 60W e instalación de gabinete de 1U/19 ”.
ONV36036FM	El interruptor manejado L2 + de la fibra de Ethernet con los puertos RJ45 de los 2410/100/1000M y los puertos de la fibra de los 8100/1000M SFP y 4*1/10G uplink los puertos de la fibra de SFP +. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.
ONV36368FM	L2 + manejó el interruptor de la fibra de Ethernet con los puertos RJ45 de los 810/100/1000M y los puertos de la fibra de los 24100/1000M SFP y los puertos de la fibra de 4*1/10G uplink SFP +. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.
ONV36048FM	El interruptor manejado L2 + de la fibra de Ethernet con los puertos RJ45 de 4810/100/1000M y 41/10G uplink los puertos de la fibra de SFP +. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV36448FM
Características de la interfaz
Puerto fijo	1 * puerto de la consola (115200,N,8,1) Puertos RJ45 del 1210/100/1000M (datos) Puertos de la fibra de los 28100/1000M SFP (datos) 4*1/10G uplink puertos de fibra SFP (datos)
Puerto Ethernet	Puerto 1-12 soporte 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Cable óptico/distancia	Multimodo: 850nm/0-500m (1,25G), 850nm/0-300m (10G), monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	176Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	119Mpps
CPU(Hz)	500M
DRAM	4G
Flash	256M
Mac	32K
Memoria de búfer	32M
Marco Jumbo	9,6 K
Indicador LED	Potencia: PWR (amarillo), Sistema: SYS (amarillo), Red: Link/Act (amarillo), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
Suministro de energía
PWR total/voltaje de entrada	60W/(AC100-240V)
Consumo de energía	En espera <20W, carga completa <55W
Suministro de energía	Adaptador incorporado, AC100 ~ 240V 50-60Hz, 1.0A
Parámetro físico
Operación TEMP/Humedad	-20 ~ + 55 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 ~ + 80 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	44029044,5mm
Peso neto/bruto	3,5 kg/4,35 kg
Instalación	Sobremesa, montaje en rack de 1U/19”
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	3 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Ajuste de la protección de la temperatura del puerto Control de flujo IEEE 802.3x (dúplex completo) Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Limitar la velocidad del tráfico de mensajes en los puertos de entrada y salida mini granularidad es de 64Kbps
Característica L3	Protocolo ARP, max 1024 entradas Entradas de ruta estática IPV4/IPV6/ruta predeterminada máx. 128 Función de gestión de red L2, gestión de pila dual IPV4/IPV6 Enrutamiento y reenvío L3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN
VLAN	VLAN de voz, configuración QinQ, IEEE802.1q VLAN basada en MAC, VLAN basada en el protocolo 4K VLAN basado en puerto, configuración de puerto de acceso, troncal, híbrido.
Agregación de puertos	Agregación dinámica de LACP, agregación estática Max 22 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red ERPS Ring	G.8032 (ERPS), tiempo de recuperación inferior a 20ms, 255 Ring como máximo, máx. 250 dispositivos por anillo.
Multicast	IGMP Snooping v1/v2/v3, Max 1024 grupos de multidifusión MLD Snooping, Multicast VLAN, mecanismo de salida rápida del usuario
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Filtrado de paquetes basado en flujo, Marca de prioridad/Observación Redirección basada en el flujo, limitación de velocidad basada en el flujo 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/ DSCP Diff-Serv QoS, algoritmo de programación de colas (SP, WRR, SP WRR)
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	IEEE802.1X y autenticación de direcciones MAC Binding IP-MAC-VLAN-Port, límite de aprendizaje MAC Broadcast storm control, Backup para datum de host Agujeros negros de Mac, protección de fuente IP, ataque Anti-DoS SSH 2,0, SSL, aislamiento de puertos, límite de velocidad de mensajes ARP Gestión jerárquica del usuario y protección de contraseña AAA y RADIUS y TACACS certificación, inspección ARP
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP, Retransmisión DHCP
Gestión	Registro de trabajo del sistema, Protocolo de detección de la capa de enlace Reloj NTP, detección de longitud de cable, SNMP V1/V2/V3 Detección de ping, gestión de red web (HTTPS) Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Una recuperación del tecleo, estado de la utilización en tiempo real de la CPU de la visión FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas Configuración de línea de comandos CLI de consola/módem AUX/Telnet/ SSH2.0
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
