10G uplink 44-port L3 manejó el interruptor de Ethernet-Conmutador de agregación/núcle

10G uplink 44-port L3 manejó el interruptor de Ethernet

Modelo： ONV38448FM

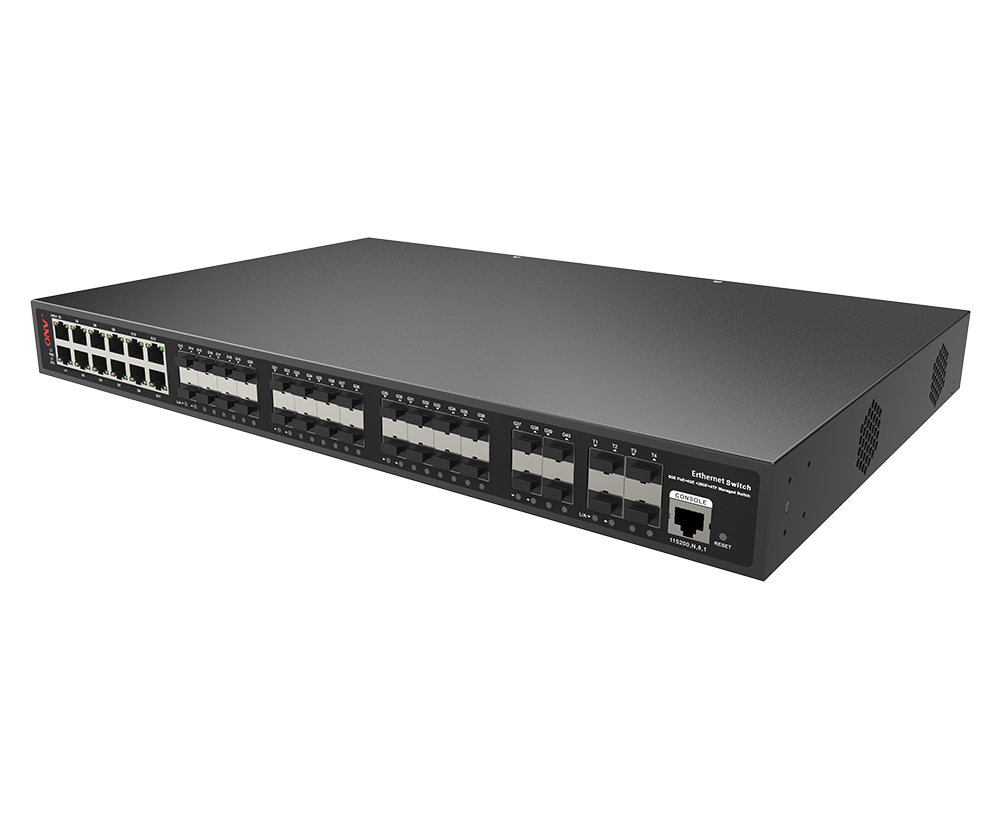

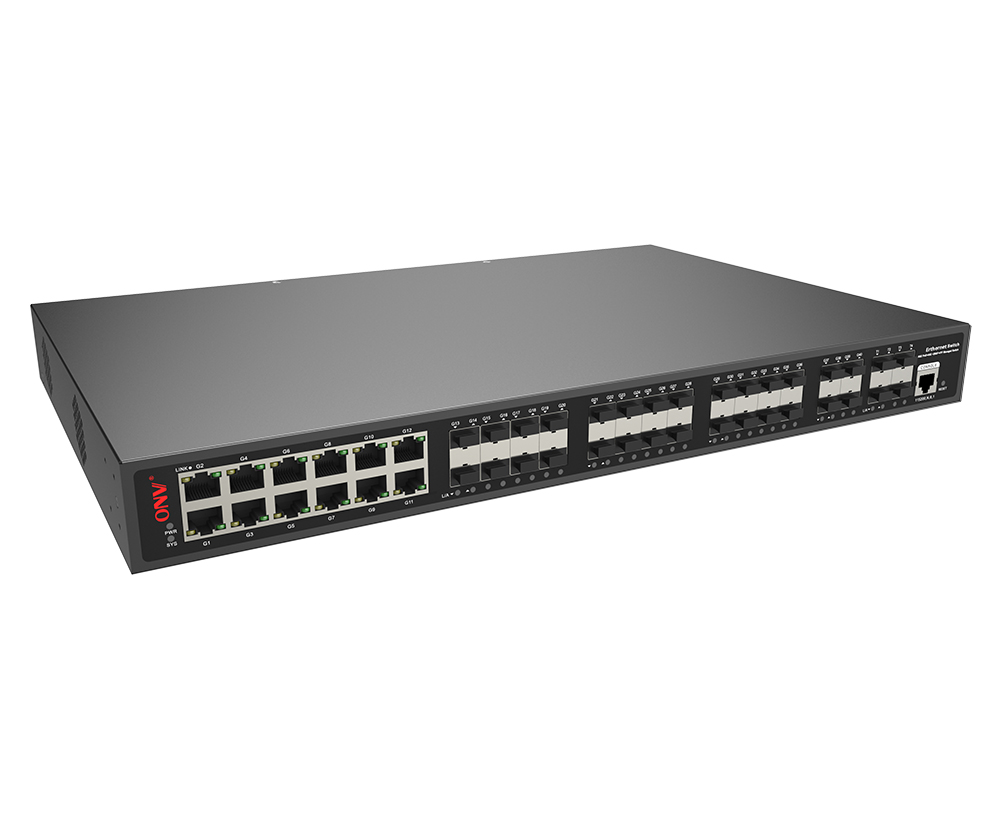

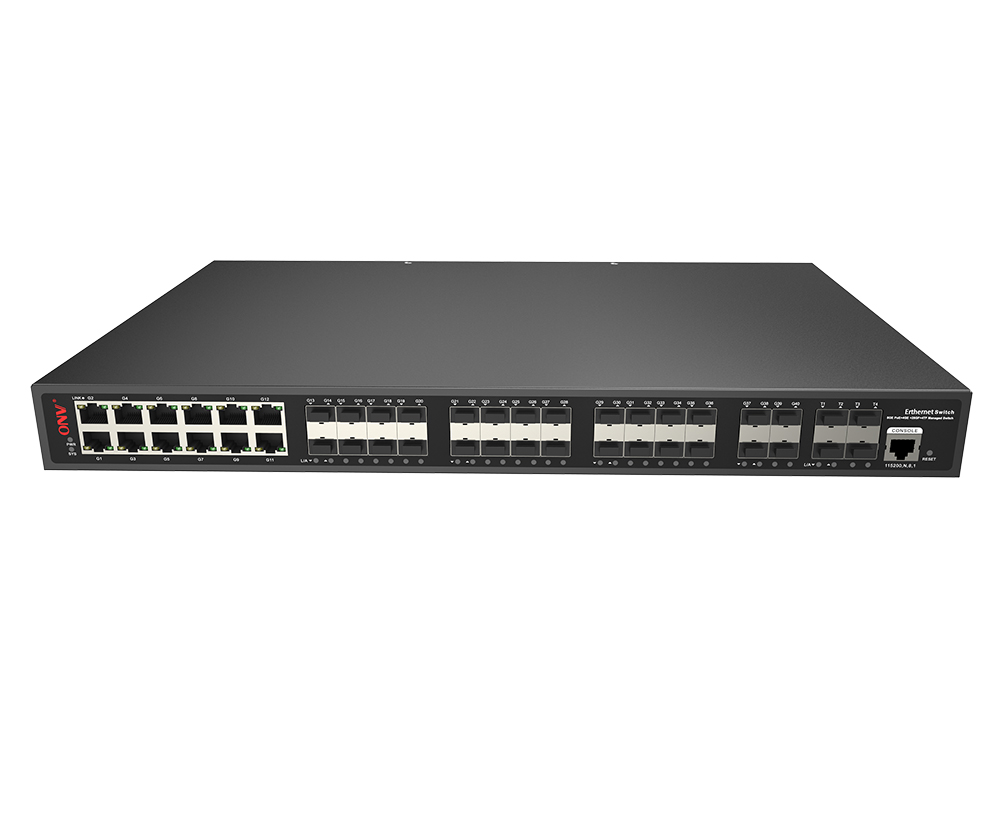

El interruptor manejado L3 de la fibra de Ethernet con los puertos RJ45 del 12*10/100/1000M y los puertos de la fibra de los 28*100/1000M SFP y 4*1/10G uplink los puertos de la fibra de SFP. Fuente de alimentación incorporada de 60W y montaje en gabinete de 1U/19 ".

Quiero hacer una investigación

Información general
Especificación técnica

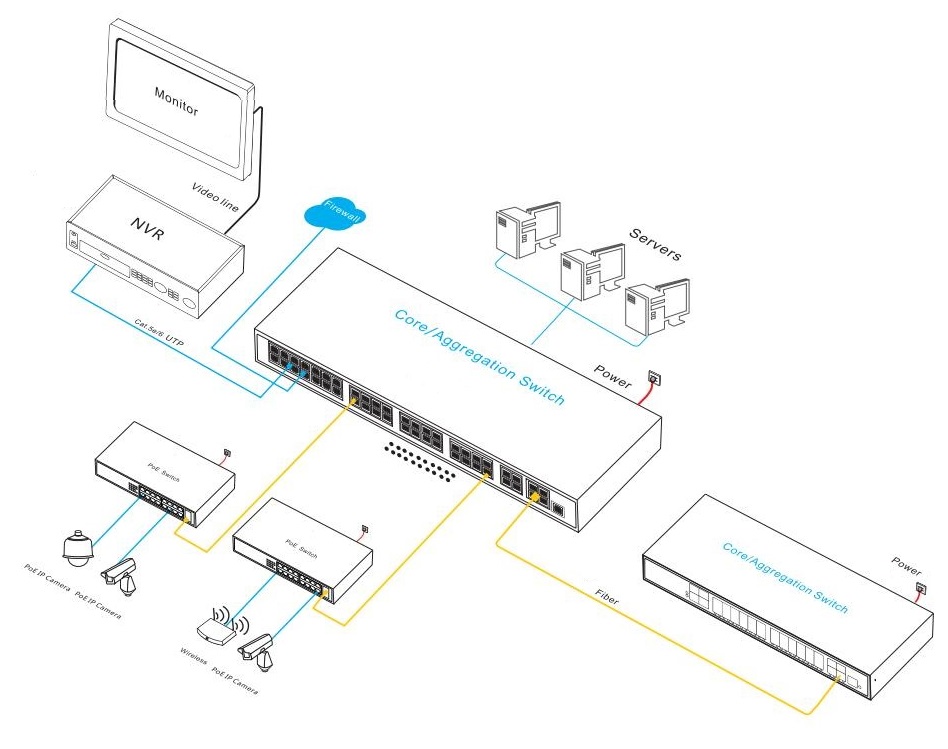

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV38448FMEs a10G enlace ascendente L3Gestionado EPor thernetFibraInterruptorDesarrollado de forma independiente por ONV. Tiene28* 100/1000Base-X fibra de SFPPuertosY 4*1/10G uplink SFP + fibraPuertosY12* Puertos RJ45 adaptativos 10/100/1000Base-T.Cada puerto puede soportar el reenvío de velocidad de cable.

ElONV38448FMTiene la función de administración de red completa L3, admite administración IPV4/IPV6, enrutamiento y reenvío dinámico, mecanismo de protección de seguridad completo, política ACL/QoS completa y funciones VLAN ricas para una fácil administración y mantenimiento. Admite múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red, y puede recuperarse rápidamente cuando se produce una falla de red unidireccional La comunicación garantiza una comunicación ininterrumpida para aplicaciones importantes. La administración de puertos, la administración de direcciones de enrutamiento, el control de flujo de puertos, la división de VLAN, IGMP, la política de seguridad y otras configuraciones empresariales de aplicaciones se realizan de acuerdo con las necesidades de la aplicación a través de métodos de administración de red como Web, CLI, SNMP y Telnet. Cumple con los entornos de aplicaciones de red de alta densidad y es adecuado para establecer redes de comunicación económicas, eficientes y confiables en escenarios de mediana y gran escala, como hoteles, campus, parques, supermercados, lugares pintorescos, hospitales y bancos.

CARACTERÍSTICA

Gigabit multifibra puerto de acceso, uplink 1/10G SFP + puerto de fibra

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Admite puerto Gigabit RJ45 y puerto de fibra SFP gigabit y combinación de puerto de fibra SFP 1/10G, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuerte capacidad de procesamiento empresarial

◇Soporte ERPS red de anillo y STP/ RSTP/ MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link y L/A.

◇Fuente de alimentación de desarrollo propio, diseño de alta redundancia, proporcionando una salida de potencia estable y a largo plazo.

◇Bajo consumo de energía,NoFan, cáscara de acero galvanizada del metal, y disipación de calor excelente para asegurar la operación estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

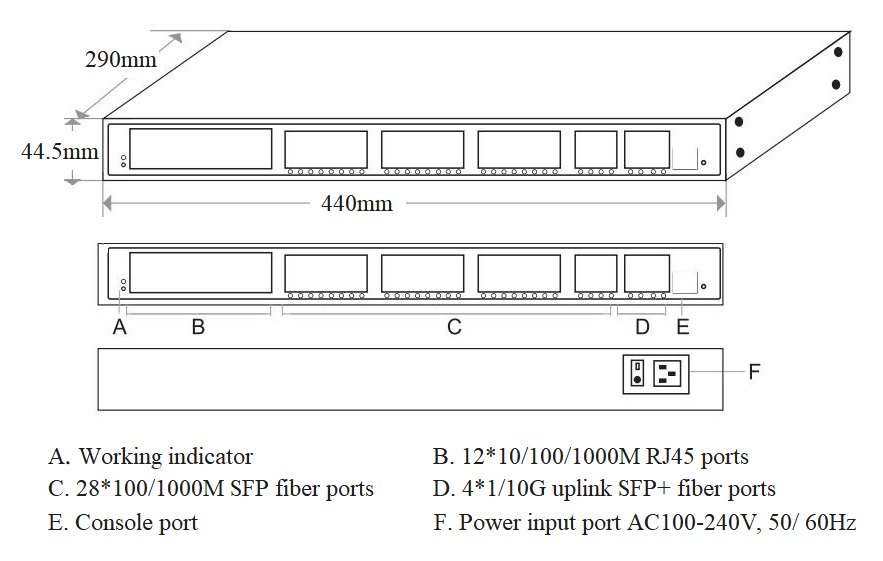

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV38448FM	L3 manejó el interruptor de la fibra de Ethernet con los puertos RJ45 del 1210/100/1000M y los puertos de la fibra de los 28100/1000M SFP y los puertos de la fibra de 4*1/10G uplink SFP +.Fuente de alimentación incorporada y montaje de gabinete 1U/19 ".	60W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	44-port 10G uplink L3 manejó el interruptor de la fibra de Ethernet	1	SET
	Cable de alimentación de CA	1	PC
	Línea RJ45-DB9	1	PC
	Kit de montaje (oreja colgante)	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G Módulo óptico	2630	Módulo óptico de SFP, fibra dual con varios modos de funcionamiento 1,25G 850nm, distancia de transmisión: los 550m,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G de modo único de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-T-SC	Módulo óptico de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km,Interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-SC	Módulo óptico SFP, 1,25G de modo único de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km,Interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC
10G Módulo óptico	6630	Módulo óptico de SFP +, 10G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 300m,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832	Módulo óptico SFP +, fibra dual monomodo 10G 1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-33	Módulo óptico de SFP +, sola fibra monomodo 10G TX1330nm/ RX1270nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-27	Módulo óptico de SFP +, sola fibra monomodo 10G TX1270nm/ RX13300nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC

ESPECIFICACIÓN TÉCNICA

Modelo	ONV38448FM
Características de la interfaz
FijosPInformación sobre ort	1 * puerto de la consola (115200,N,8,1) Puertos RJ45 del 1210/100/1000M (datos) Puertos de la fibra de los 28100/1000M SFP (datos) 4*1/10G uplink puertos de fibra SFP (datos)
Puerto Ethernet	Puerto 1-12 soporte 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Cable óptico/distancia	Multi-modo: 850nm / 0-500M (1,25G), 0-300M(10G) Modo único: 1310nm / 0-40km, 1550nm / 0-120km
Parámetro de chip
Tipo de gestión de red	L3
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	176Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	119Mpps
CPU(Hz)	500M
DRAM	4G
Flash	256M
Mac	32K
Memoria de búfer	32M
JumboFPor Rame	9,6 K
LED Indicador	Potencia: PWR()YEllow), Sistema:SYS (sistema)YEllow),Red: Enlace/Acto()YEllow), Puerto de fibra: L/A()GReen
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
Suministro de energía
PWR total/voltaje de entrada	60W/()AC100-240V)
Consumo de energía	En espera <20W, carga completa <55W
Suministro de energía	Adaptador incorporado, AC100 ~ 240V 50-60Hz, 1.0A
Parámetro físico
Operación TEMP/Humedad	-20.~+ 55 °C,5%~90% RH sin condensación
Almacenamiento TEMP/Humedad	-40~+80°C,5%~95% RH sin condensación
Dimensión(L * W * H)	440290 44. 5Mm
Peso neto/bruto	3,5Kg/4,35Kg
Instalación	Escritorio,Instalación del gabinete de 19 pulgadas 1U
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	3 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Ajuste de la protección de la temperatura del puerto Sueño automático sin puerto de conexión Control de flujo IEEE 802.3X (dúplex completo) Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Diagnosis digital en tiempo real óptica del puerto DDMI de SFP El límite de velocidad del flujo del mensaje en el puerto de acceso, mini tamaño de partícula es 64Kbps.
Enrutamiento L3	Enrutamiento de igual costo de IPV4 Protocolo NG max 1000 entradas Protocolo ARP max 1000 entradas El grupo máximo de IPV4/IPV6 VRRP es 255 Pingv6, Telnetv6, TFTPV6, DNSv6, ICMPv6 La interfaz IPV4/IPV6 VLANIF admite hasta 128 La ruta estática IPV4/IPV6/ruta predeterminada admite hasta 128 entradas Función de gestión de red L3, gestión de pila dual IPV4/IPV6 Enrutamiento dinámico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas de enrutamiento OSPFv3, BGP , RIPng, gestión IPV6, 1000 entradas de enrutamiento Enrutamiento dinámico IPV6 Enrutamiento y reenvío L3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN
VLAN	VLAN de voz, configuración QinQ, IEEE802.1q VLAN basada en MAC, VLAN basada en el protocolo 4K VLAN basado en puerto, configuración de puerto de acceso, troncal, híbrido.
PuertoAGregación	Agregación dinámica de LACP, agregación estática Max 22 grupos de agregación y 8 puertos por grupo
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red en anillo	G.8032 (ERPS), tiempo de recuperación inferior a 20ms 250 anillo como máximo, Max 250 dispositivos por anillo.
Multicast	MLD Snooping, VLAN de multidifusión, cierre de sesión rápido IGMP Snooping v1/v2, Max 1024 grupos multicast
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	QoS Diff-Serv, Marca de prioridad/Observación Algoritmo de programación de colas (SP, WRR, SP WRR) Limitación de velocidad basada en flujo, filtrado de paquetes basado en flujo 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/ DSCP
ACL	ACL de emisión basado en puerto, ACL basado en puerto y VLAN Filtrado de paquetes L2 a L4, que coincide con el primer mensaje de 80 bytes. Proporcionar ACL basado en MAC, dirección MAC de destino, fuente IP, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Seguridad	Función de limitación de velocidad de mensaje ARP Supresión del mensaje de difusión del puerto SSL garantiza la seguridad de la transmisión de datos Certificación AAA & RADIUS & TACACS Limitar el número de direcciones MAC aprendidas Aislamiento de puertos, mecanismo de respaldo de datos de host Ataque anti-DoS, función de detección de intrusiones ARP
