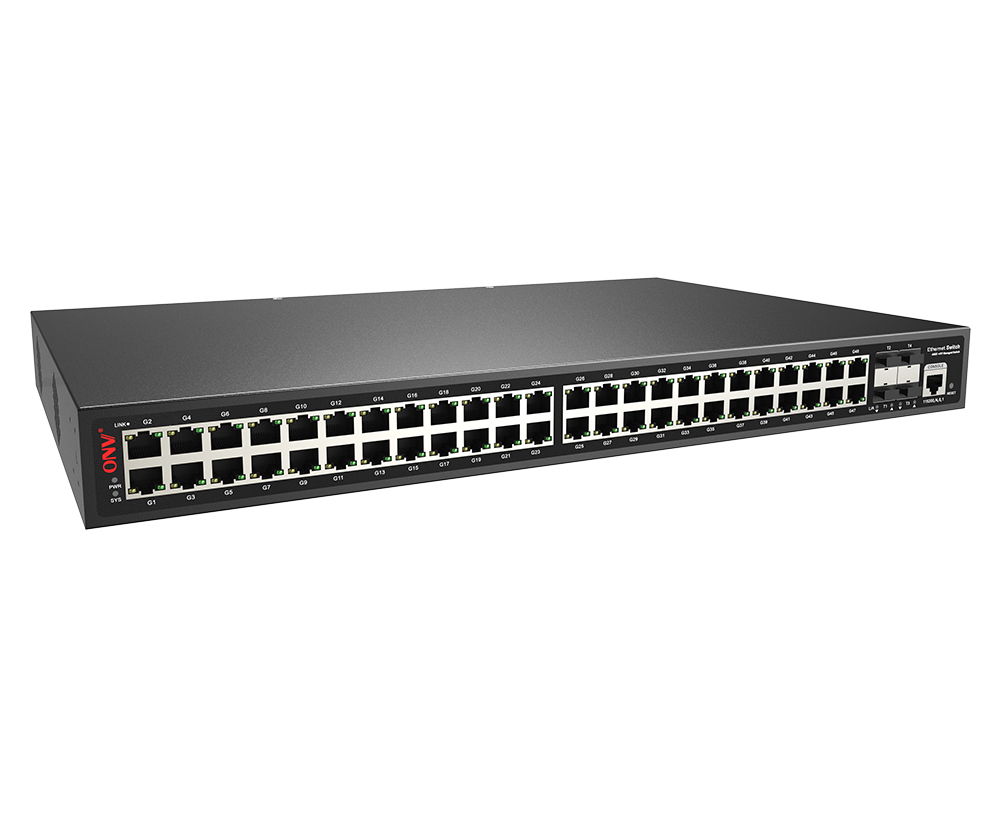

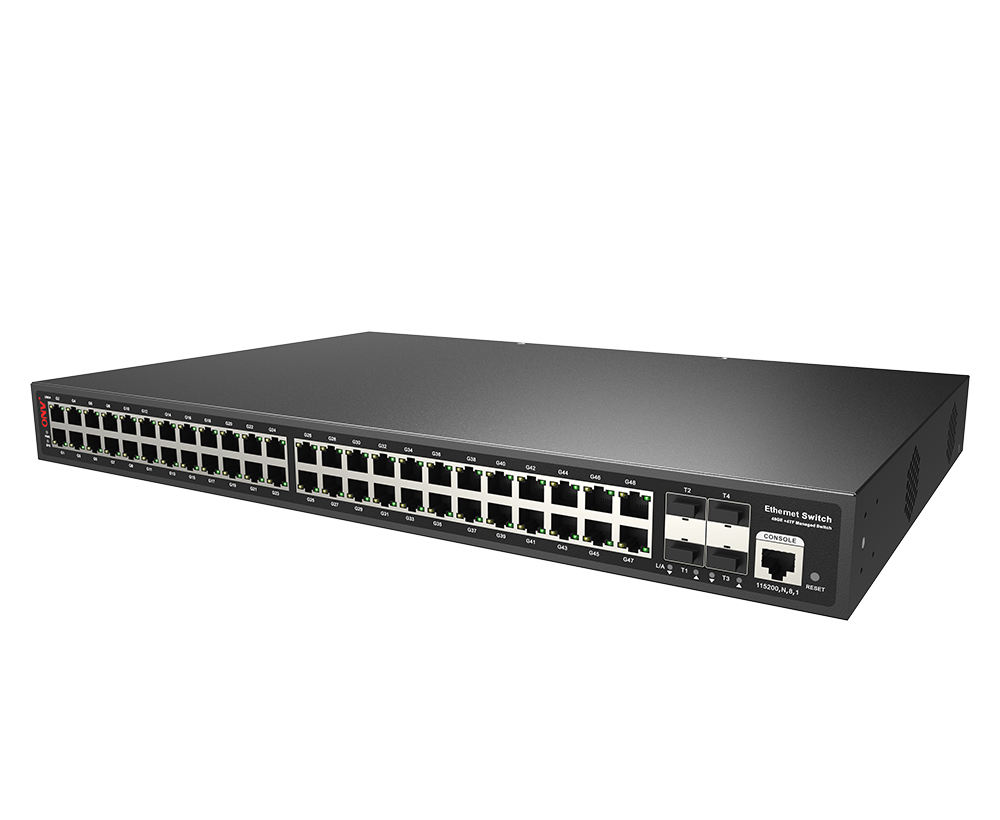

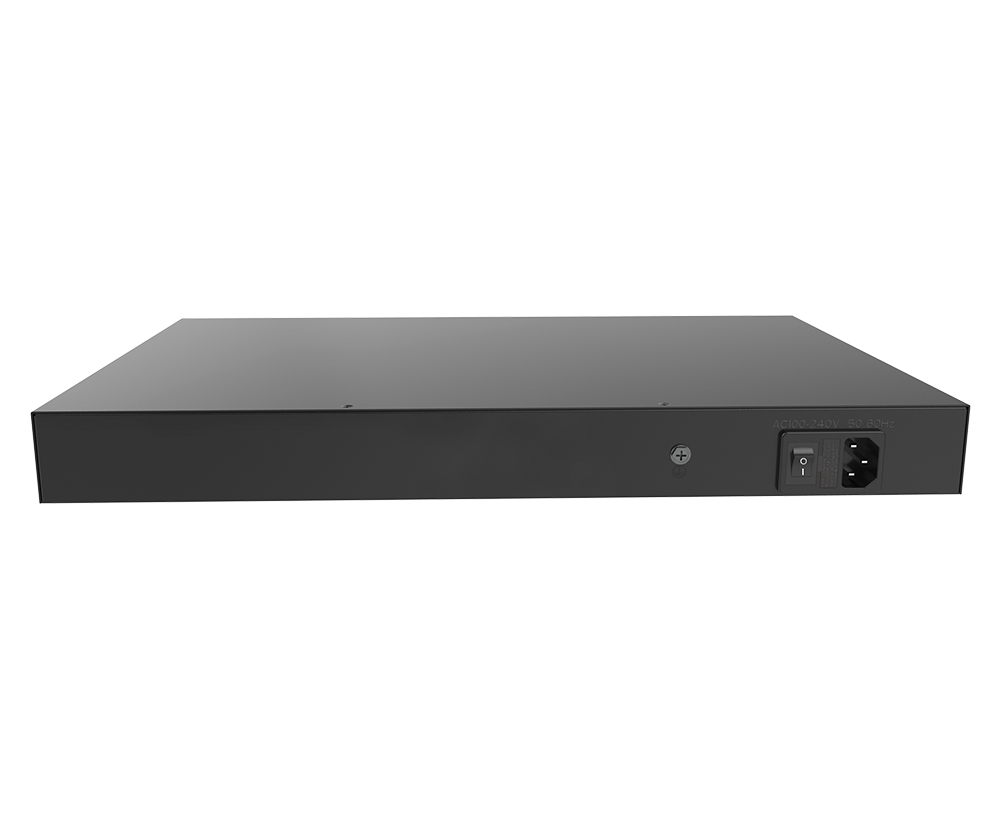

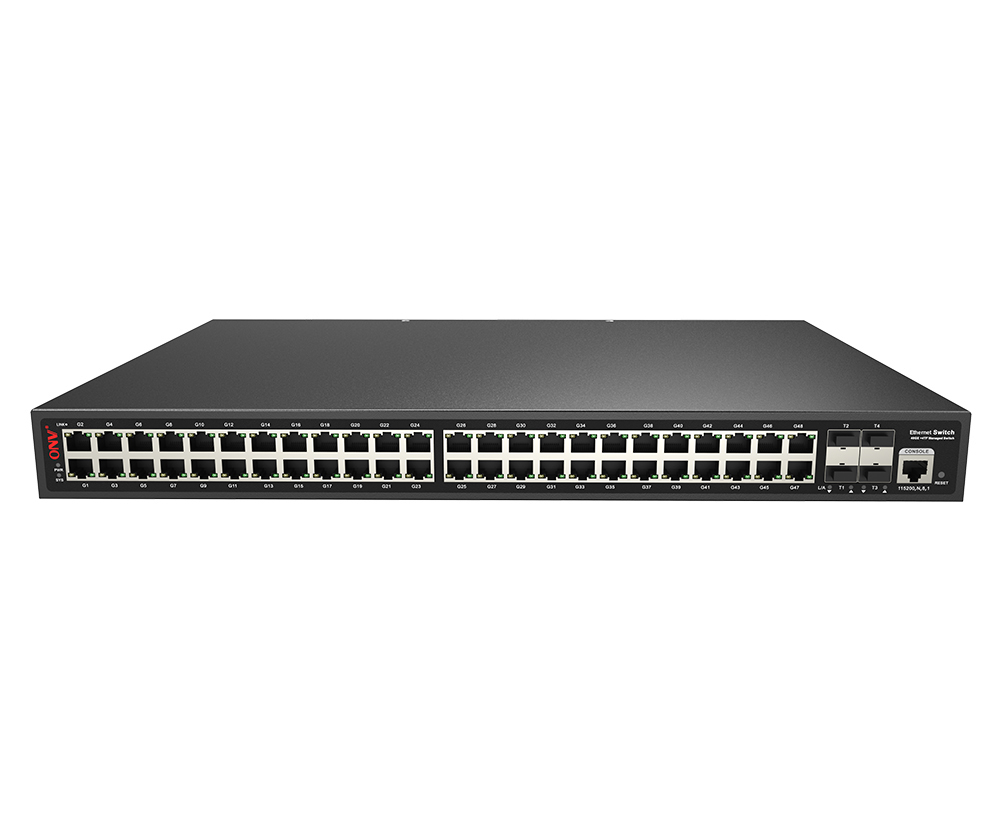

Conmutador Ethernet gestionado L3 de 52 puertos de enlace ascendente 10G

Modelo： ONV38048FM

El interruptor manejado L3 de la fibra de Ethernet con los puertos RJ45 de 48*10/100/1000M y 4*1/10G uplink los puertos de la fibra de SFP. Fuente de alimentación incorporada de 60W y montaje en gabinete de 1U/19 ".

Quiero hacer una investigación

Información general
Especificación técnica

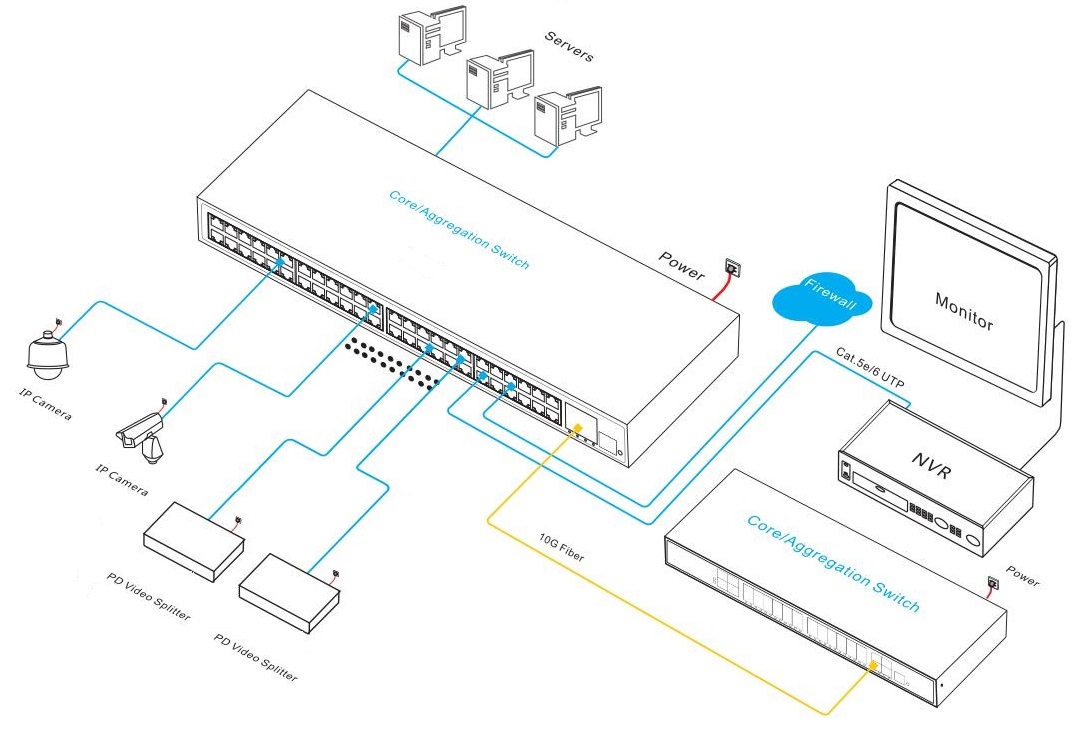

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV38048FMEs a10G enlace ascendente L3Gestionado EPor thernetFibraInterruptorDesarrollado de forma independiente por ONV. Tiene48* Puertos de 10/100/1000Base-T RJ45 y4*1/10G uplink SFP + puertos de fibra.Cada puerto puede soportar el reenvío de velocidad de cable.

ElONV38048FMTiene la función de administración de red completa L3, admite administración IPV4/IPV6, enrutamiento y reenvío dinámico, mecanismo de protección de seguridad completo, política ACL/QoS completa y funciones VLAN ricas para una fácil administración y mantenimiento. Admite múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red, y puede recuperarse rápidamente cuando se produce una falla de red unidireccional La comunicación garantiza una comunicación ininterrumpida para aplicaciones importantes. La administración de puertos, la administración de direcciones de enrutamiento, el control de flujo de puertos, la división de VLAN, IGMP, la política de seguridad y otras configuraciones empresariales de aplicaciones se realizan de acuerdo con las necesidades de la aplicación a través de métodos de administración de red como Web, CLI, SNMP y Telnet. Cumple con los entornos de aplicaciones de red de alta densidad y es adecuado para establecer redes de comunicación económicas, eficientes y confiables en escenarios de mediana y gran escala, como hoteles, campus, parques, supermercados, lugares pintorescos, hospitales y bancos.

CARACTERÍSTICA

Acceso Gigabit completo,Uplink 1/10G SFP + puerto de fibra

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Admite el puerto Gigabit RJ45 y la combinación de puerto de fibra 1/10G SFP +, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuerte capacidad de procesamiento empresarial

◇Soporte ERPS red de anillo y STP/ RSTP/ MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link y L/A.

◇Fuente de alimentación de desarrollo propio, diseño de alta redundancia, proporcionando una salida de potencia a largo plazo y estable.

◇Bajo consumo de energía,NoFan, cáscara de acero galvanizada del metal, y disipación de calor excelente para asegurar la operación estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

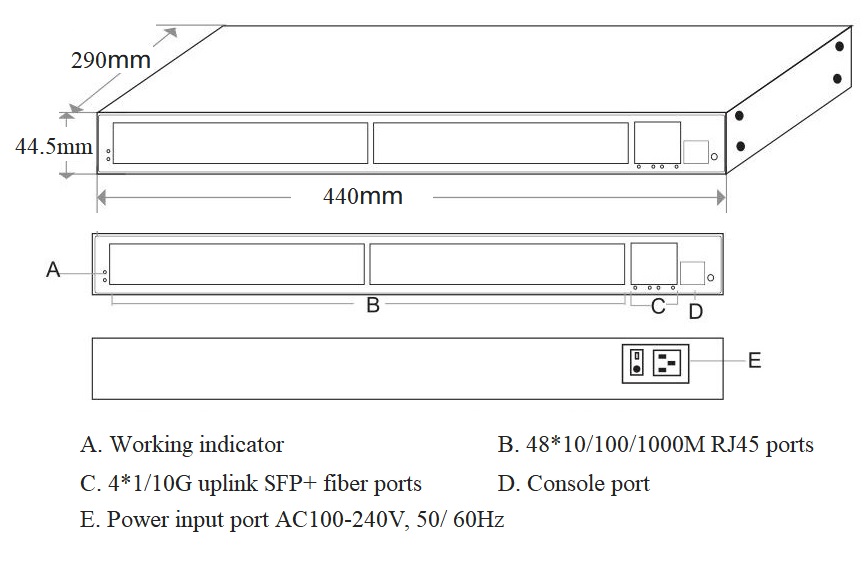

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV38048FM	El interruptor manejado L3 de la fibra de Ethernet con los puertos RJ45 de los 4810/100/1000M y 41/10G uplink los puertos de la fibra de SFP +.Fuente de alimentación incorporada y montaje de gabinete 1U/19 ".	60W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	52-port 10G uplink L3 manejó el interruptor de la fibra de Ethernet	1	SET
	Cable de alimentación de CA	1	PC
	Línea RJ45-DB9	1	PC
	Kit de montaje(Oreja colgante)	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G Módulo óptico	2630	Módulo óptico SFP, 1,25G multi-Modo de doble fibra 850nm, distancia de transmisión: 550m,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-T-SC	Módulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km,SInterfaz C. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,SInterfaz C. Apoya la función de DDM y el taponamiento caliente.	PC
Potencia Módulo	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC
10G Óptico Módulo	6630	Módulo óptico de SFP +, 10GM (en inglés)Ulti-modo de doble fibra 850nm, distancia de transmisión: 300m,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832	Módulo óptico de SFP +, 10GSFibra dual 1310nm, distancia de transmisión del ingle-modo: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-33	Módulo óptico de SFP +, 10GSFibra TX1330nm del solo ingle-modo/RX1270nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-27	Módulo óptico de SFP +, 10GSSola fibra TX1270nm/del Solo-modo del ingleRX13300nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC

PRODUCTO RELACIONADO

Modelo	Descripción
ONV38168FM	El interruptor manejado L3 de la fibra de Ethernet con los puertos RJ45 del 1210/100/1000M y 41/10G uplink los puertos de la fibra de SFP +. Fuente de alimentación incorporada de 30WY 1U/19 "montaje del gabinete.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV38048FM
Características de la interfaz
Puerto fijo	1 * puerto RS232 consola (115200,N,8,1) 41/10G uplink puertos de fibra SFP (datos) 4810/100/1000Base-T RJ45 puertos (datos)
Puerto Ethernet	Puerto 1-48 apoyo 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Cable óptico/distancia	Multi-modo: 850nm / 0-500M (1,25G), 0-300M(10G) Modo único: 1310nm / 0-40km, 1550nm / 0-120km
Parámetro de chip
Tipo de gestión de red	L3
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	176Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	131Mpps
CPU	500MHz
DRAM	4G
FLASH	256M
Mac	32K
Memoria de búfer	32M
Marco Jumbo	9,6 K
Indicador LED	Potencia: PWR (amarillo), Sistema: SYS (amarillo), Red: Link (amarillo), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
Suministro de energía
PWR total/voltaje de entrada	60W/(AC100-240V)
Consumo de energía	En espera <35W, carga completa <55W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 1.0A
Parámetro físico
Operación TEMP/Humedad	-20 ~ + 55 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 ~ + 80 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	44029044,5mm
Peso neto/bruto	3,6 kg/4,5 kg
Instalación	Escritorio,Instalación del gabinete de 19 pulgadas 1U
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	3 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Ajuste de la protección de la temperatura del puerto Sueño automático sin puerto de conexión Control de flujo IEEE 802.3X (dúplex completo) Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Diagnosis digital en tiempo real óptica del puerto DDMI de SFP El límite de velocidad del flujo del mensaje en el puerto de acceso, mini tamaño de partícula es 64Kbps.
Enrutamiento L3	Enrutamiento de igual costo de IPV4 Protocolo NG max 1000 entradas Protocolo ARP max 1000 entradas El grupo máximo de IPV4/IPV6 VRRP es 255 Pingv6, Telnetv6, TFTPV6, DNSv6, ICMPv6 La interfaz IPV4/IPV6 VLANIF admite hasta 128 La ruta estática IPV4/IPV6/ruta predeterminada admite hasta 128 entradas Función de gestión de red L3, gestión de pila dual IPV4/IPV6 Enrutamiento dinámico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas de enrutamiento OSPFv3, BGP , RIPng, gestión IPV6, 1000 entradas de enrutamiento Enrutamiento dinámico IPV6 Enrutamiento y reenvío L3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN
VLAN	VLAN de voz, configuración QinQ, IEEE802.1q VLAN basada en MAC, VLAN basada en el protocolo 4K VLAN basado en puerto, configuración de puerto de acceso, troncal, híbrido.
PuertoAGregación	Agregación dinámica de LACP, agregación estática Max 26 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red en anillo	G.8032 (ERPS), tiempo de recuperación inferior a 20ms 250 anillo como máximo, Max 250 dispositivos por anillo.
Multicast	MLD Snooping, VLAN de multidifusión, cierre de sesión rápido IGMP Snooping v1/v2, Max 1024 grupos multicast
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Diff-Servs QoS, marca de prioridad/observación Algoritmo de programación de colas (SP, WRR, SP WRR) Limitación de placas basada en flujo, filtrado de paquetes basado en flujo 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/ DSCP
ACL	ACL de emisión basado en puerto, ACL basado en puerto y VLAN L2 a la rotación del paquete L4, que coincide con el primer mensaje de 80 bytes. Proporcionar ACL basado en MAC, dirección MAC de destino, fuente IP, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Seguridad	Función de limitación de velocidad de mensaje ARP Supresión del mensaje de difusión del puerto SSL garantiza la seguridad de la transmisión de datos Certificación AAA & RADIUS & TACACS Limitar el número de direcciones MAC aprendidas Aislamiento de puertos, mecanismo de respaldo de datos de host Ataque anti-DoS, función de detección de intrusiones ARP Función de enlace cuádruple del puerto IP MAC VLAN Protección de la dirección de origen IP, dirección MAC agujero negro Gestión jerárquica del usuario y protección de contraseña SSH 2,0 proporciona un canal cifrado seguro para el inicio de sesión del usuario Autenticación IEEE802.1X/autenticación de dirección MAC centralizada
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP, Retransmisión DHCP
Gestión	Registro de trabajo del sistema, Protocolo de detección de la capa de enlace Reloj NTP, detección de longitud de cable, SNMP V1/V2/V3 Detección de ping, gestión de red web (HTTPS) Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Una recuperación del tecleo, estado de la utilización en tiempo real de la CPU de la visión FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas Configuración de línea de comandos CLI de consola/módem AUX/Telnet/ SSH2.0
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
