Conmutador Ethernet administrado L2 de 28 puertos de enlace ascendente 10G-Conmutador de agregación/núcle

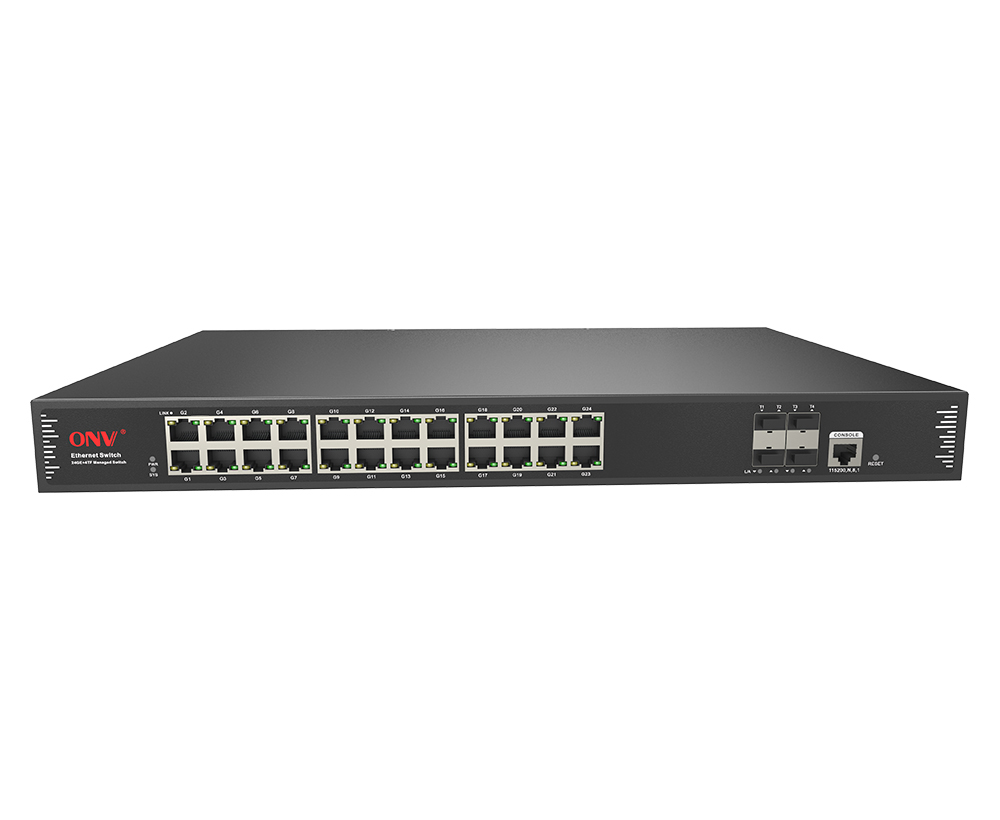

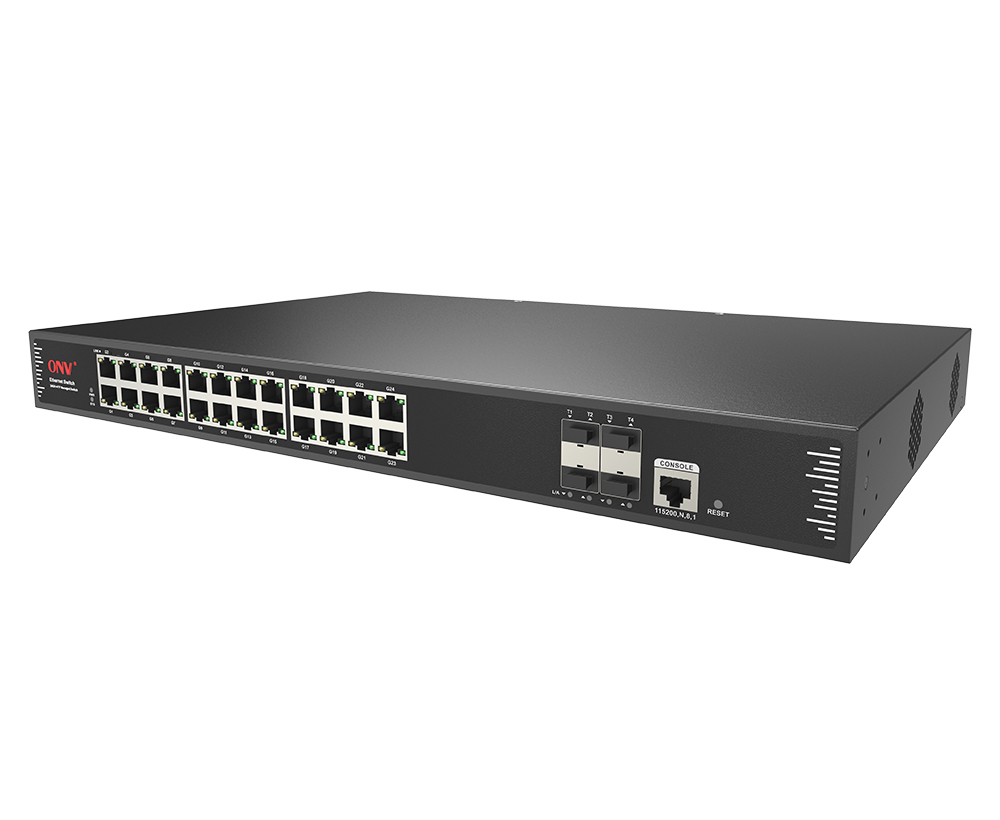

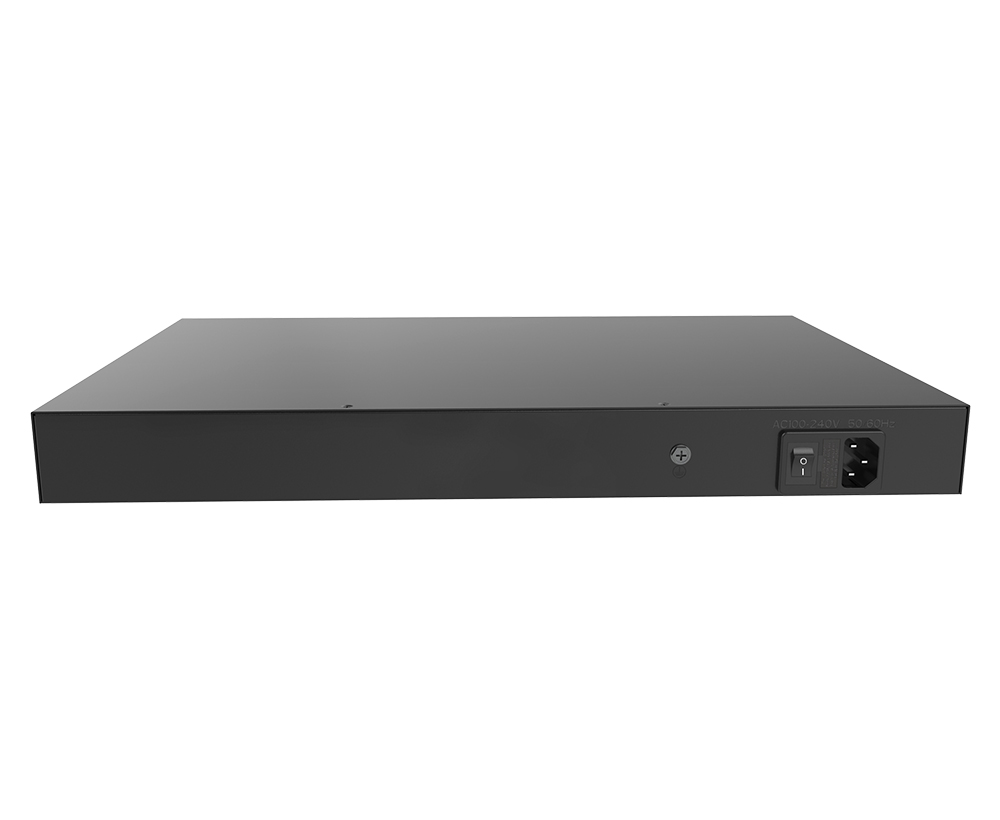

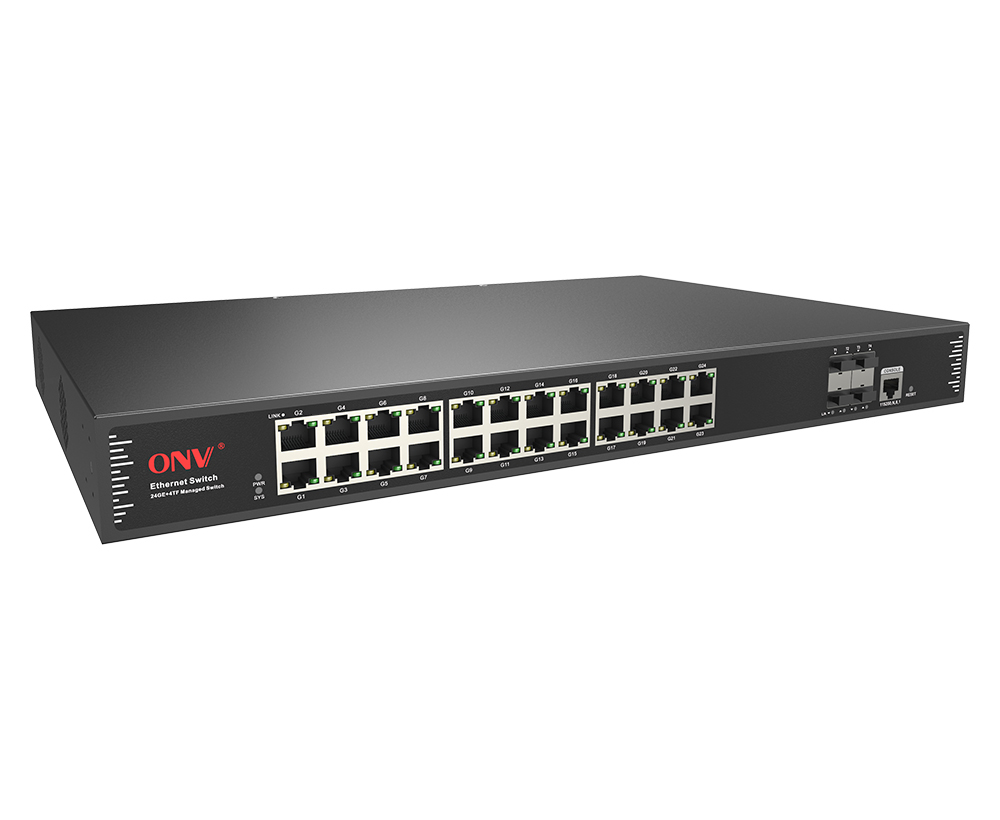

Conmutador Ethernet administrado L2 de 28 puertos de enlace ascendente 10G

Modelo： ONV56028FM

L2 manejó la agregación de Ethernet/el interruptor de la fibra de la base con los puertos de los 24*10/100/1000M RJ45 y 4*1/10G uplink los puertos de la fibra de SFP. Es fuente de alimentación incorporada de 60W y 1U/19 "instalación del gabinete.

Quiero hacer una investigación

Información general
Especificación técnica

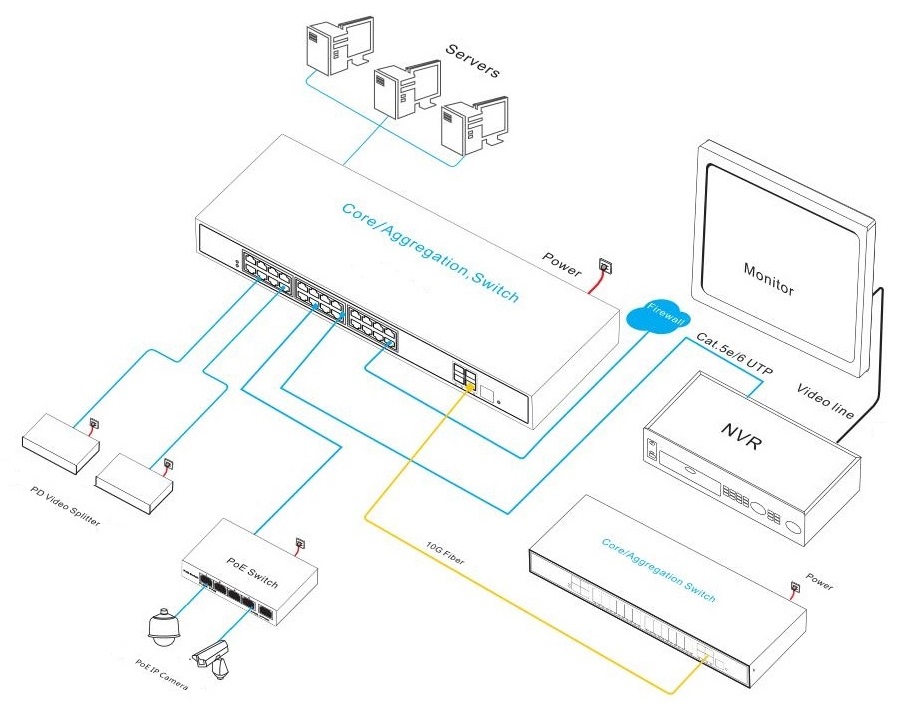

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV56028FM es un 10G uplink L2 + manejó el interruptor de la fibra de Ethernet desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos 24*10/100/1000Base-T y puertos de fibra SFP + de enlace ascendente 4*1/10G. Cada puerto puede soportar el reenvío de velocidad de cable.

El ONV56028FMTiene funciones de gestión de red L2 +, admite gestión IPV4/ IPV6, reenvío de enrutamiento estático, mecanismo de protección de seguridad completo, estrategia ACL/QoS perfecta y funciones VLAN ricas, que son fáciles de administrar y mantener. Es compatible con múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la fiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar la comunicación ininterrumpida de las aplicaciones importantes. De acuerdo con las necesidades de la aplicación, la administración de puertos, la administración de direcciones de enrutamiento, el control de flujo de puertos, la división VLAN, IGMP, la política de seguridad y otras configuraciones comerciales de aplicaciones se pueden realizar a través de métodos de administración de redes como Web, CLI, SNMP, Telnet, etc. Es adecuado para hoteles, campus, parques, supermercados, Lugares escénicos, hospitales, bancos y otros escenarios medianos y grandes para construir redes de comunicación económicas, eficientes y confiables.

CARACTERÍSTICA

Acceso Gigabit, enlace ascendente 1/10G SFP + puerto de fibra

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Admite el puerto Gigabit Ethernet y la combinación de puerto de fibra 1/10G SFP +, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuerte capacidad de procesamiento empresarial

◇Soporte ERPS red de anillo y STP/ RSTP/ MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS,YLink.

◇Diseño auto-desarrollado de la alta redundancia de la fuente de alimentación, proporcionando un largo-Término y potencia estable.

◇Bajo consumo de energía, con ventilador, carcasa de metal de acero galvanizado y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV56028FM	L2 + controló la agregación de Ethernet/el interruptor de la fibra de la base con los puertos RJ45 de los 2410/100/1000M y los puertos uplink de la fibra de 41/10G SFP +. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	60W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	28-port 10G uplink manejó el interruptor de la fibra de Ethernet	1	SET
	Cable de alimentación de CA	1	PC
	Línea RJ45-DB9	1	PC
	Kits de montaje(Oreja colgante)	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G Módulo óptico	2630	Módulo óptico SFP, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-T-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC
10G Óptico Módulo	6630	Módulo óptico de SFP +, fibra dual con varios modos de funcionamiento 10G 850nm, distancia de transmisión: los 300m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832	Módulo óptico SFP +, 10G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-33	Módulo óptico SFP +, fibra monomodo 10G TX1330nm/ RX1270nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-27	Módulo óptico de SFP +, sola fibra monomodo 10G TX1270nm/ RX13300nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC

PRODUCTO RELACIONADO

Modelo	Descripción
ONV56052FM	El interruptor manejado L2 + de la fibra de Ethernet con los puertos RJ45 de 4810/100/1000M y 41/10G uplink los puertos de la fibra de SFP +. Es fuente de alimentación incorporada de 60W e instalación de gabinete de 1U/19 ”.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV56028FM
Características de la interfaz
Puerto fijo	1 * puerto RS232 consola (115200,N,8,1) 41/10G uplink puertos de fibra SFP (datos) Puertos de 2410/100/1000Base-T RJ45 (datos)
Puerto Ethernet	Puerto 1-24 apoyo 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Cable óptico/distancia	Multimodo: 850nm/ 0-500m, 0-300m/ (10G), monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	128Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	95.23Mpps
CPU	800MHz
DRAM	1Gbit
FLASH	128Mbit
Mac	16K
Memoria de búfer	12Mbit
Marco Jumbo	12000 bytes
Indicador LED	Potencia: PWR (amarillo), Sistema: SYS (amarillo), Red: Link/ Act (amarillo), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
Suministro de energía
PWR total/voltaje de entrada	60W/ (AC100-240V)
Consumo de energía	En espera <20W, carga completa <45W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 1.0A
Parámetro físico
Operación TEMP/Humedad	-20 ~ + 55 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 ~ + 75 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	44029044,5mm
Peso neto/bruto	3,4 kg/4,2 kg
Instalación	Escritorio, gabinete de 1U/19''
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	3 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Control de flujo IEEE 802.3x (dúplex completo) Mecanismo de protección de excepción de puerto Gestión de flujo en tiempo real del puerto (intervalo de flujo) Supresión de la tormenta de la difusión basada en tarifa del puerto Diagnosis digital en tiempo real óptica del módulo DDMI de SFP del puerto Configuración de ahorro de energía y vista de estado del puerto EEE Green Ethernet Limite la velocidad del flujo del mensaje de los puertos entrantes y salientes, mini granularidad es 16Kbps y máximo 1Gbps
Característica L3	Protocolo ARP, max 1024 entradas OSPFv1/v2, OSPFv3, RIPv1/v2, RIPng Ruta estática/ruta predeterminada max 128 entradas Función de gestión de red L2, gestión de pila dual IPV4/IPV6
VLAN	VLAN basada en MAC, VLAN basada en el protocolo Configuración de puertos del protocolo Access, Trunk, Hybrid, GVRP VLAN (4K) VLAN basada en el puerto, IEEE802.1q, VLAN de voz, configuración QinQ
Agregación de puertos	Agregación dinámica LACP, Agregación estática Max 14 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	Guardia de STP BPDU, filtrado de BPDU y reenvío de BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Red de anillo de ERPS	Soporte ERPS, tiempo de recuperación inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, VLAN de multidifusión Inicio de sesión rápido del usuario, MVR (registro de VLAN de multidifusión) IGMP Snooping v1/v2/v3 y 1024 grupos de multidifusión como máximo
Reflejo	Reflejo de tráfico bidireccional para puertos básicos Soporta 1 a múltiples reflejo, soporta hasta 4 sesiones de puerto
QoS	Redirección basada en el flujo, limitación de velocidad basada en el flujo Algoritmo de programación de colas (SP, WRR, SP WRR) 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/DSCP Filtrado de paquetes basado en flujo, Priority Mark/ Remark, Diff-Serv QoS
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Autenticación IEEE802.1X basada en puerto SSL garantiza la seguridad de la transmisión de datos Función de enlace cuádruple de los puertos IP MAC VLAN Dirección MAC límite de aprendizaje, dirección MAC agujero negro Ataque anti DoS, supresión de mensajes de difusión de puerto
