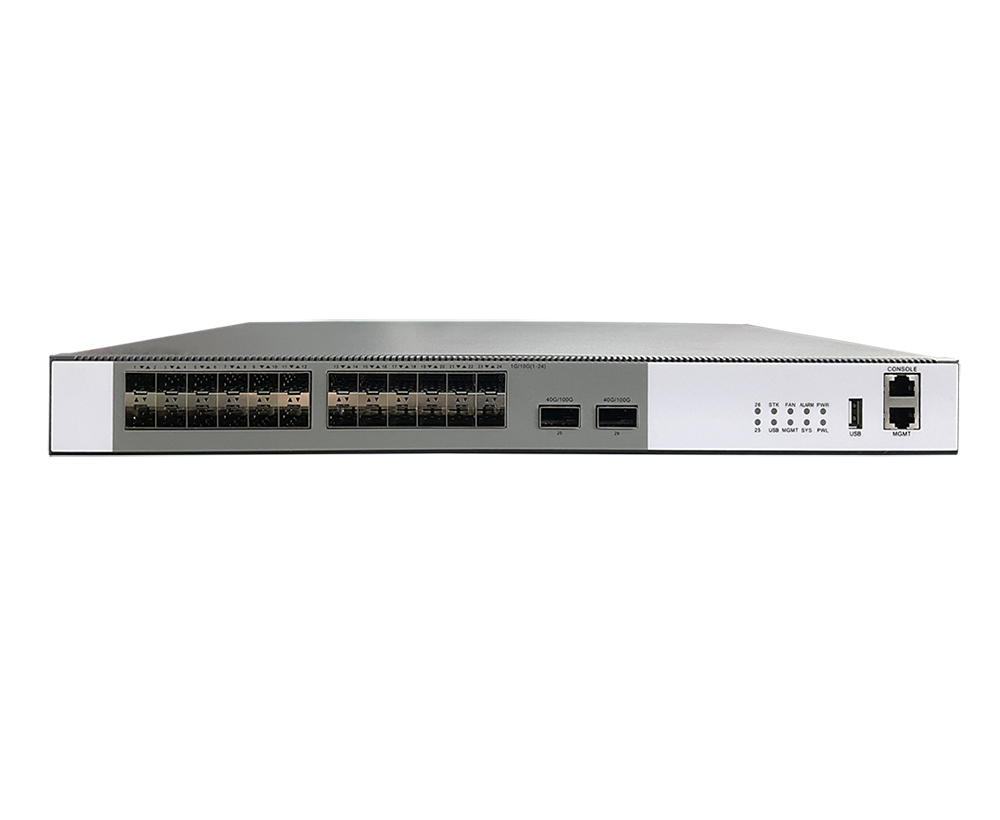

El ONV68240S-2QFM es un acceso de alto rendimiento 10G, 40G uplink el interruptor de la encaminamiento de la base. Puede cumplir con los requisitos de aplicación de la red empresarial de próxima generación, el centro de datos y la red de área metropolitana, y también cumple con los requisitos de aplicación de la capa de agregación Ethernet o capa central de operadores de redes de telecomunicaciones o campus. También se puede utilizar como la capa de acceso del centro de datos y la capa central de las pequeñas y medianas empresas, proporcionando una rica solución de acceso al servidor para el centro de datos. Tiene puerto de la fibra de 24*1/10G SFP + y puertos de la fibra de 2*40G (QSFP). Utilice la instalación 1U/19 ".

El ONV68240S-2QFM tiene funciones de gestión L3 completas y protocolos y aplicaciones integrales. Con capacidades de conmutación de velocidad de línea L2/L3/L4, QoS, multidifusión y otras funciones avanzadas, es el dispositivo preferido para posicionarse en la capa central de la red y realizar el valor agregado general de la red. Proporciona clasificación de tráfico basada en hardware y multicast, limitación de velocidad y mecanismos de QoS, proporcionando un fuerte soporte para que los usuarios lleven a cabo servicios de valor agregado. Soportar funciones avanzadas como RIP, OSPF, DHCP, etc. es una opción ideal para la transmisión de datos tradicional o grande. Puede seleccionar de manera flexible la conexión de fibra adecuada de acuerdo con la distancia de transmisión o la velocidad de transmisión requerida. Con una capacidad de conmutación de hasta 2,56 Tbps y puertos de enlace ascendente de fibra 2*40G (QSFP), el ancho de banda de la red reunido en el núcleo se mejora enormemente, cumpliendo con los requisitos de alto ancho de banda de los usuarios para la integración de voz, video y redes de datos. Es adecuado para las necesidades de aplicación en campus inteligentes, grandes comunidades inteligentes, ciudades inteligentes, transporte inteligente y otros campos.

CARACTERÍSTICA

Arquitectura avanzada de hardware

◇El diseño avanzado de la arquitectura de hardware, máquina 1U puede apoyar puertos de la fibra de 24*1/10G SFP + y los puertos de la fibra de 2*40G (QSFP), cumpliendo el alto rendimiento, la alta capacidad, la alta densidad, y los requisitos de la escalabilidad de la transmisión grande de los datos.

Potente garantía de servicio de datos

◇Mecanismo completo de Ethernet OAM, que admite 802.3ah, 802.1ag y ITU-Y.1731, lo que permite una rápida detección y ubicación de fallas a través del monitoreo en tiempo real del estado operativo de la red.

◇Admite protocolos STP/RSTP/MSTP y VRRP, y admite protección de red de anillo, protección de enlace primario y secundario de enlace ascendente dual, agregación de enlace LACP y otros mecanismos de protección redundantes simples y eficientes.

◇El mecanismo de detección de enlace bidireccional BFD de ultra alta precisión realiza la detección de fallas a nivel de milisegundos y la recuperación de negocios a través del enlace con los protocolos L2/L3, mejorando en gran medida la confiabilidad del sistema de red.

◇Admite la administración de clústeres de la plataforma NMS, que puede configurar y administrar de manera centralizada conmutadores y actualizar conmutadores en lotes a través de la plataforma, y monitorear el estado de operación del conmutador, conflictos de direcciones IP, conflictos DHCP, bucles de red, anomalías de negociación de puertos, anomalías de tráfico de puertos y otras fallas en tiempo real y localizar con precisión alarmas.

Característica rica del negocio

◇Complete los protocolos de enrutamiento L3 y la gran capacidad de la tabla de enrutamiento para satisfacer las necesidades de varios tipos de interconexión de red, y puede formar redes de centros de datos súper grandes, redes de campus, redes empresariales y redes de usuarios de la industria.

◇IPv6-based de soporte de Ping, Telnet, SSH, ACL, etc. para satisfacer las necesidades de gestión de equipos de red IPv6 pura y control empresarial.

◇Complete los protocolos de enrutamiento de multidifusión L2 y L3 para cumplir con los requisitos de acceso de IPTV, videovigilancia de alta definición multiterminal y videoconferencia de alta definición.

◇Admite funciones de multidifusión IPv6 como MLD y MLD Snooping, admite enrutamiento estático IPv6, RIPng, OSPFv3, BGP4 y otros protocolos de enrutamiento IPv6 L3 para proporcionar a los usuarios soluciones IPv6 L2 y L3.

◇Admite una variedad de tecnologías de transición de IPv4 a IPv6, incluidos túneles manuales IPv6, túneles automáticos, túneles 6to4, túneles ISATAP y otras tecnologías de túneles para garantizar una transición sin problemas de redes IPv4 a redes IPv6.

Seguridad

◇Admite IEEE 802.1x, Radius, BDTacacs , etc. para proporcionar a los usuarios un mecanismo de autenticación de seguridad completo.

◇Admite el mecanismo de filtrado de seguridad ACL, que puede proporcionar funciones de control de seguridad basadas en usuarios, aplicaciones y niveles de puerto.

◇Admite restricciones de ancho de banda de entrada y salida basadas en colas de prioridad diferentes de puertos y en flujos. Soporte de gestión de seguridad SSH2.0, VLAN ID y dirección MAC, número de puerto, dirección IP vinculante y otras funciones de seguridad.

◇Diseño avanzado de arquitectura de hardware, programación jerárquica implementada por hardware y protección de mensajes, prevención de soporte de DoS, inundación TCP SYN, inundación UDP, tormenta de transmisión, tráfico grande y otros ataques a dispositivos. Soporte de protección jerárquica de línea de comandos, diferentes niveles de usuarios tienen diferentes permisos de gestión.

Estable y fiable

◇Apoye la función económica de energía de Ethernet, y cumple con IEEE 802.3az para reducir con eficacia el consumo de energía.

◇El diseño inteligente del ventilador admite una selección flexible de conductos de aire delanteros y traseros/traseros y delanteros y admite la regulación automática de la velocidad del ventilador para reducir efectivamente la velocidad, reducir el ruido y extender el uso del ventilador.

◇El diseño avanzado de la arquitectura del sistema eléctrico realiza la conversión eficiente de la energía, la supervisión única de la energía, el comienzo lento, otras funciones, la supervisión en tiempo real de la situación entera de la operación de máquina, y el ajuste inteligente para el ahorro de la energía profundo.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, supervisión de la memoria, detección delYDetección de la longitud del cable.

◇Admite RMON, registro del sistema y estadísticas de tráfico de puertos para facilitar la optimización y transformación de la red.

◇Ayuda HTTPS, SSSLV3, SSHV1/V2,Y otros métodos de cifrado, lo que hace que la gestión sea más segura.

◇Soporte LLDP para facilitar el sistema de gestión de red para consultar y juzgar el estado de la comunicación del enlace.

◇Soporte de gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet y otros métodos de gestión y mantenimiento.

INFORMACIÓN DE PEDIDO

LISTA DE EMBALAJE

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GÓpticoMódulo	2630	Módulo óptico SFP, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-T-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-SC	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45. ESPECIFICACIÓN TÉCNICA Modelo ONV68240S-2QFM Características de la interfaz FijosPInformación sobre ort 1*USB 2,0Puerto 2*40G (QSFP) puertos de fibra (datos) Puertos de la fibra de 24*1/10G SFP (datos) 1*Consola RS232Puerto(9600,8,N,1) 1 * puerto RJ45 con gestión de red (datos) Puerto de fibra óptica 10G SFP interfaz de fibra óptica, por defecto no incluye módulos ópticos (opcional monomodo/multimodo, de una sola fibra/módulo óptico de fibra dual. LC) Cable óptico/distancia Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km. Parámetro de chip Tipo de gestión de red L3 Protocolo de red IEEE802.3u 100Base-TX, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10 Gb/s Ethernet, IEEE802.3ba 40 Gb/s Ethernet, IEEE802.3x Modo de reenvío Almacenar y reenviar (velocidad de cable completa) Capacidad de conmutación 2,56 Tbps(Sin bloqueo) Reenvío Tasa @ 64byte 476,16Mpps Mac 128K Memoria de búfer 72M Marco Jumbo 9K Indicador LED Potencia: PWR (Verde), Sistema: SYS (Verde) Suministro de energía PWR total/voltaje de entrada 96W/ (AC100-240V) Consumo de energía En espera <50W, carga completa <90W Suministro de energía Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 1.0A Ranura de expansión de potencia Por defecto incorporado en la fuente de alimentación única soporte de expansión de doble fuente de alimentación Parámetro físico Operación TEp/Humedad -20 °C ~ + 55 °C, 5% ~ 90% RH sin condensación Almacenamiento TEp/Humedad -40 °C ~ + 75 °C, 5% ~ 95% RH sin condensación Dimensión(L * W * H) 440*320*44mm Peso neto/bruto <8,0 kg/ <8,5 kg Instalación Escritorio, gabinete de 1U/19” Certificación & Garantía Protección contra rayos Protección contra rayos de puerto: 6KV 8/20us, Nivel de protección: IP30 Certificación CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC Garantía 3 años, mantenimiento de por vida. Característica de administración de red Virtualización y Stacking Pila de virtualización VRRP, conmutación activa/en espera Propiedades del puerto Control de flujo 802.3X,Control de flujo de contrapresión en modo half-duplex Ethernet verde de IEEE 802.3az,Limite la tasa de puertos de entrada/salida Supresión de tormentas basada en el ajuste de ancho de banda y el filtrado de tormentas Supresión de tormentas para tipos desconocidos unicast, multicast, multicast y broadcast VLAN VLAN 4K, VLAN basada en puerto, VLAN estándar 802.1Q Protocolo de red L2 Ring Red de anillo ERPS estándar Puerto rápido, Uplink rápido, Backbone rápido Guardia de BPDU, filtro de BPDU, guardia de la raíz Red de anillo de árbol de expansión: 802.1d STP, 802,1 w RSTP, 802,1 s MSTP IPv4 Inter vlan IP múltiple, filtrado de ruta entre áreas Soporte de interoperabilidad multi-dominio/multi-dominio Configuración de COST de enrutamiento, texto sin formato/cifrado MD5 RIP v1/v2, OSPF, BGP, VRRP, preferencia de VRRP, BFD y pista Conmutación activa/en espera, enrutamiento predeterminado, enrutamiento de políticas, enrutamiento estático IPv6 Enrutamiento estático IPv6, RIPng, OSPFv3 IPv6-Ping, IPv6-Tracert, IPv6-Telnet, IPv6-TFTP, IPv6-ICMP Mac Configuración estática y aprendizaje dinámico de direcciones MAC Ver y borrar las direcciones MAC, actualización automática, aprendizaje bidireccional Tiempo de envejecimiento de la dirección MAC configurable, función de filtrado de direcciones MAC Multicast Proxy IGMP, IGMP V1/2 (snooping) DHCP DHCP Snooping, Retransmisión DHCP, Servidor DHCP Reflejo Imagen de CPU Reflejo de puertos para paquetes de puertos entrantes Reflejo de múltiples pares de 1 puerto de destino Realizar la duplicación de puertos en paquetes de puertos salientes ACL/QoS Verificación de ACL del puerto de origen Lista de acceso basada en la fuente mac Verificación ACL del puerto de destino Listas de acceso que admiten períodos de tiempo SP, WRR, modo de programación SP WRR Verificación de ACL de la dirección IP de origen Lista de acceso de Mac basada en el tipo de Ethernet Verificación ACL de la dirección IP de destino 8 colas, asignación de prioridad 802,1 P/DSCP DSCP prioridad remarcando, lista de acceso IP-estándar ACL Marcado prioritario 802,1 P(CoS), QoS basado en DSCP/COS Seguridad ARP Aing/Bnding/Proxy, certificación de radio Seguridad de puerto, filtrado de direcciones MAC basado en puerto Aislamiento de puertos, autenticación basada en direcciones MAC Detección de bucle (privado), aislamiento de puerto de un solo grupo Autenticación remota 802.1X, protección de fuente IP Supresión de tormentas para multicast/unidifusión/difusión desconocida Autenticación local 802.1X basada en puerto, aislamiento de múltiples puertos Gestión Restaurar modo de fábrica, historial de eventos RMON SNMP v1/v2/v3, consola, Telnet, SSH 2,0 Gestión de carga y descarga de archivos TFTP ONV-NMS la gestión de clústeres de plataforma local NTP, PING, Tracert, SNMP alarma/informar/trampas SNMP (Protocolo simple de administración de red) Gestión WEB basada en navegador (HTTP, HTTPS) Gestión jerárquica del usuario y protección de contraseña Alarma jerárquica, registro del sistema (registro de operación y registro de alarma) Sistema Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior Datos adjuntos pertinentes ONV68240S-2QFM Datasheet.pdf Productos relacionados Conmutador Ethernet administrado L2 de 16 puertos de enlace ascendente 10G ONV56168FM-4TF Conmutador Ethernet administrado L3 de 30 puertos 2,5G ONV57030FM Conmutador Ethernet administrado L2 de 12 puertos 10G ONV56012FM Conmutador de enrutamiento de núcleo gestionado L3 de 26 puertos 10G ONV68240S-2QFM Datos adjuntos pertinentes ONV68240S-2QFM Datasheet.pdf Productos relacionados Conmutador Ethernet administrado L2 de 16 puertos de enlace ascendente 10G Conmutador Ethernet administrado L3 de 30 puertos 2,5G Conmutador Ethernet administrado L2 de 12 puertos 10G Conmutador de enrutamiento de núcleo gestionado L3 de 26 puertos 10G Consulta del producto *Producto Nombre Teléfono Nombre de la empresa Correo electrónico Addess Nota Captcha Presentación mqu.cn site.nuo.cn CONTACTA CON NOSOTROS Tel：0755-33376606 Correo electrónico：onv@onv.com.cn Mercado Global ONV × 产品
