¿Cuáles son los métodos de conexión deConmutadores PoE¿? Cuando introdujimos el modo de fuente de alimentación de monitoreo, introdujimos una fuente de alimentación PoE. Algunos amigos tienen algunas preguntas sobre la fuente de alimentación PoE. Hoy, el fabricante del conmutador PoE()ONV)Utilizará la forma gráfica para aprender sobre los cuatro modos de suministro de energía y las conexiones del método PoE.

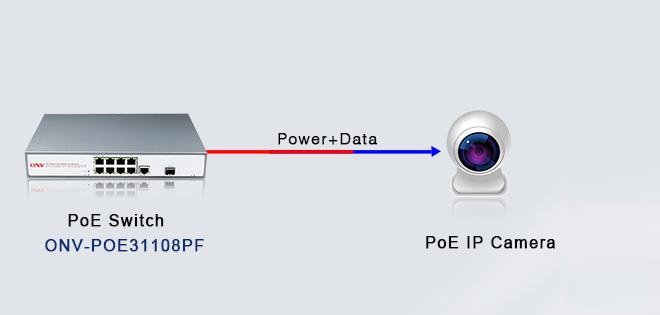

Primero,PoEInterruptores y terminalesPuedeApoyo PoE

El conmutador PoE está conectado directamente al AP inalámbrico yIPCámara que admite la fuente de alimentación PoE a través del cable de red. Los colegas deben prestar atención a dos puntos:

1,Determine si el conmutador PoE y el AP inalámbrico o la cámara de red son dispositivos PoE estándar.

2,TO confirmar cuidadosamente las especificaciones del cable de red comprado, la calidad del cable de red es crítica, un cable de red de mala calidad hará que el AP inalámbrico o IPCEl amera no puede recibir energía ni reiniciarse constantemente.

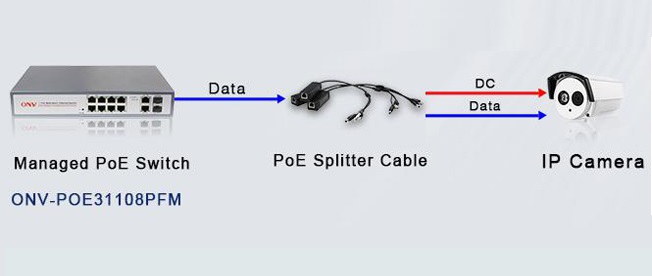

Segundo, elPoEPor el switcHesPuede apoyar PoE y el terminal no puede apoyar PoE.

El conmutador PoE está conectado al divisor PoE. El divisor de PoE separa la fuente de alimentación en señales de datos y potencia. Hay dos líneas de salida, una es la línea de salida de potencia y la otra es la línea de salida de señal de datos de red, es decir, el cable de red ordinario. La salida de potencia tiene 5V/9V/12V, etc. Puede coincidir con varios terminales alimentados por no PoE de entrada de CC y admite el estándar IEEE 802.3af/802.3at. La línea de salida de señal de datos, es decir, el cable de red ordinario, se puede conectar directamente al puerto de red del terminal de recepción de energía no PoE.

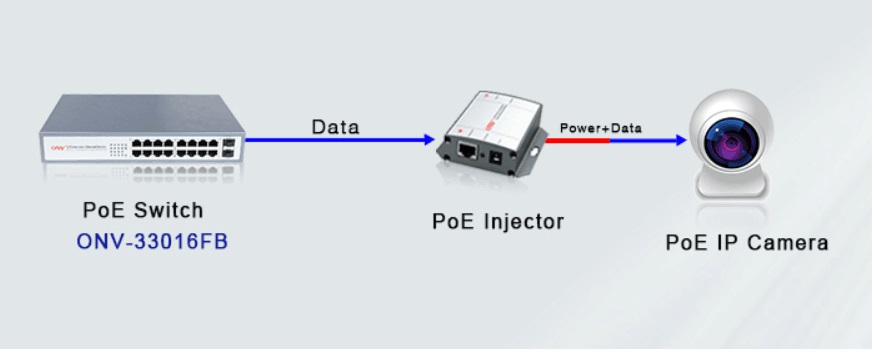

Tercero, elRedInterruptorEsNo puedeSoporte PoE, y el terminalPuedeApoyo PoE.

El conmutador de red sale para conectarse a la fuente de alimentación PoE. La fuente de alimentación PoE agrega energía al cable de red y la transmite al terminal. Este tipo de esquema es propicio para expandir la red de cableado original y no tiene impacto en la red original.

PoEIPCámara PoEInyectorConexión.

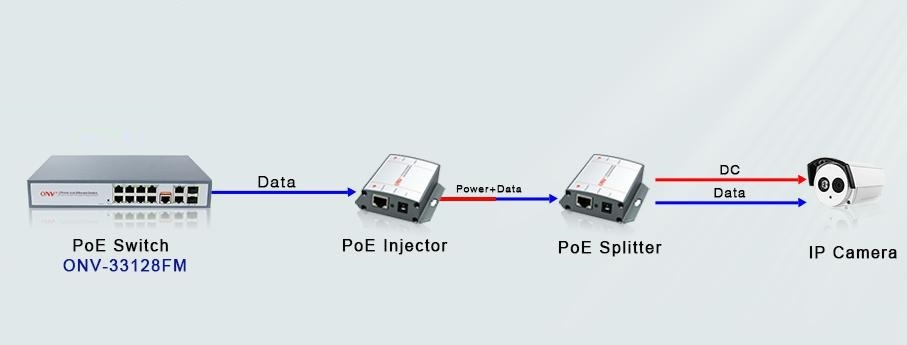

Cuarto,Los switches y terminales Ethernet no pueden soportar PoE.

ElConmutador de redSale a la fuente de alimentación PoE, luego al divisor PoE y finalmente al terminal. Los esquemas tercero y cuarto son adecuados para la transformación de la red tradicional, es decir, el conmutador de red original no admite la fuente de alimentación PoE, pero quiere aprovechar la fuente de alimentación PoE.

En la aplicación real, ¿cómo se debe conectar el cable de red? Muchos amigos tienen cierta comprensión de POE tecnología de suministro de energía, conociendo los problemas de orden de línea de suministro de energía, tales como1/2( ),3/6(-)O 4/5( ),7/8(-), Por lo que temen una conexión incorrecta, lo que resulta en graves consecuencias, como la quema de equipos.

PORequisitos estándar de la fuente de alimentación de E para el equipo de PSE tal como POLos interruptores E y los módulos de fuente de alimentación POE (fuentes de alimentación POE) son tan largos como uno de los1/2( ),3/6(-)O 4/5( ),7/8(-)Líneas de suministro de energía es compatible. Por supuesto, el último 802.3at 4-pairSe requiere estándar. Ambos son apoyados al mismo tiempo. El requisito para dispositivos alimentados por POE es que deben soportar ambos modos de fuente de alimentación.

¿Cómo conectar conmutadores PoE?

1.Si su conmutador POE y el módulo de fuente de alimentación POE son dispositivos PSE estándar, entonces el cable de red no se quemará si conecta el AP inalámbrico o la cámara IP a continuación. El proceso de alimentación POE estándar tiene un proceso de detección que garantiza que no se suministra energía a dispositivos alimentados que no son estándar.

2. si su equipo PSE es un tipo de suministro fuerte, debe verificar cuidadosamente las instrucciones antes del cableado. Ver si el pin de la fuente de alimentación es 1/2( ),3/6(-)O 4/5( ),7/8(-). Si no hay un manual, también puedeM (en inglés)UltímetroPara detectar si hay estabilidad. La salida de 12V/24V/48V es el pin de la fuente de alimentación. El pin de la fuente de alimentación está aclarado y el dispositivo terminal no se puede conectar directamente. El AP inalámbrico o la cámara IP en el otro extremo debe averiguar cuál es el voltaje de entrada y si el circuito del puerto de red se ha modificado. Si no se ha modificado, el circuito del puerto de red puede quemarse después de conectarse. Si el circuito no se modifica, se requiere un separador POE.

Comprenda los dos puntos anteriores, en la aplicación de ingeniería, antes del cableado, el cofre está lleno. Hay una gran cantidad de no estándarDispositivosEn el mercado. Si lo necesitas, puedes elegir elDispositivos PoEY servicio de la instalación enONVSitio web.
