Interruptor industrial de Ethernet del puerto 5 del 10/100M

Modelo： ONV-IPS31004F

Conmutador Ethernet industrial no administrado con puertos RJ45 de 4*10/100M y puerto de fibra SC de enlace ascendente de 1*155M (módulo óptico de fibra dual monomodo de 1310nm /20km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

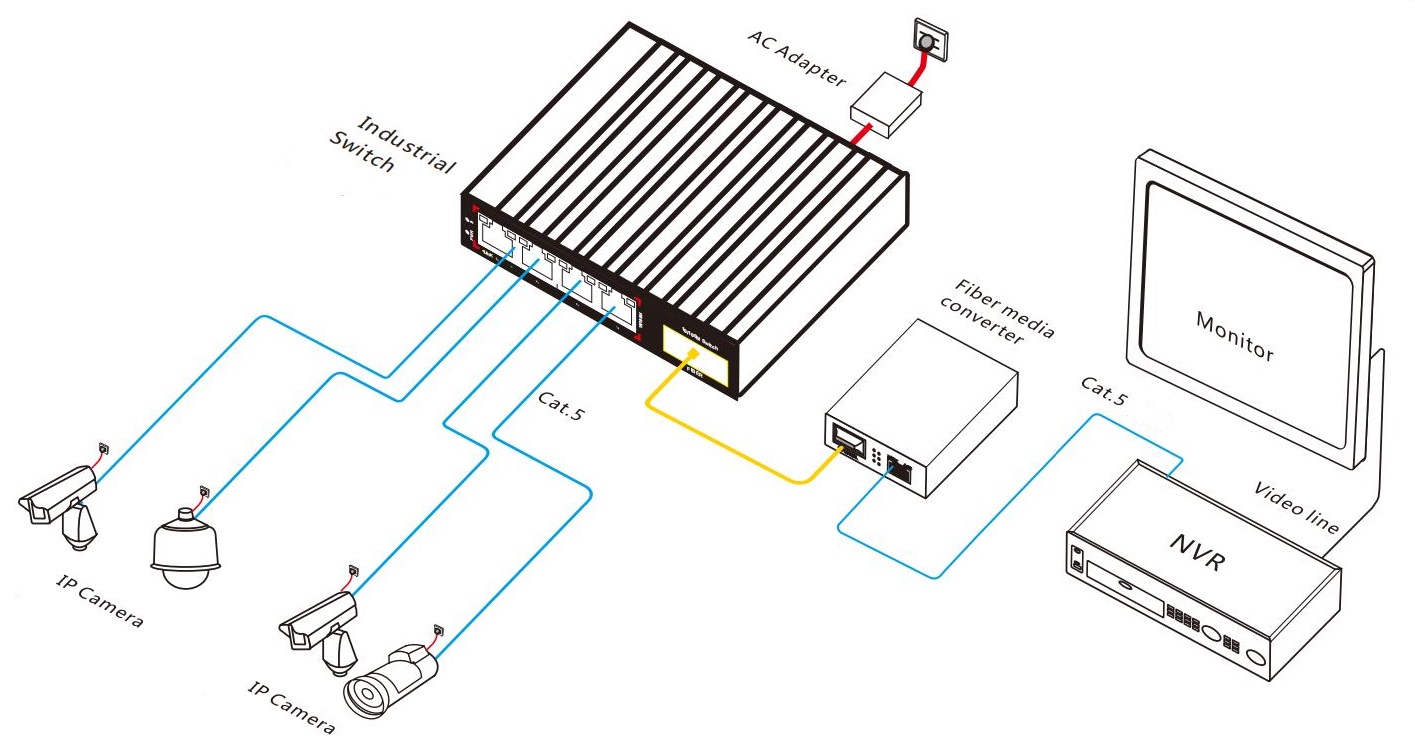

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS31004F es un interruptor industrial de la fibra de Ethernet del 10/100M desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos 4*10/100M y puerto de fibra SC 1*155M. Cada puerto puede soportar el reenvío de velocidad de línea completa.

La ONV-IPS31004F tiene una excelente adaptabilidad al entorno de campo industrial (estabilidad mecánica, adaptabilidad climática, adaptabilidad al entorno electromagnético, etc.). Modo no administrado, plug and play, sin configuración, fácil de usar. Es adecuado para escenas industriales como el transporte inteligente, el tránsito ferroviario, la industria de la energía, la minería, el petróleo, el transporte marítimo, la metalurgia y la construcción de energía verde para formar una red de comunicación rentable, estable y confiable.

CARACTERÍSTICA

Acceso del 10/100M, Ethernet rápida

◇Soporte de reenvío de velocidad de alambre sin bloqueo

◇Soporte dúplex completo basado en IEEE802.3x y half duplex basado en Backpressure

◇SUpport10/100M RJ45PuertoYSC del 155MCombinación de puerto de fibra, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWRYLink.

◇Bajo consumo de energía,Ningún ventilador, Cáscara de aluminio, y disipación de calor excelente para asegurar la operación estable del interruptor.

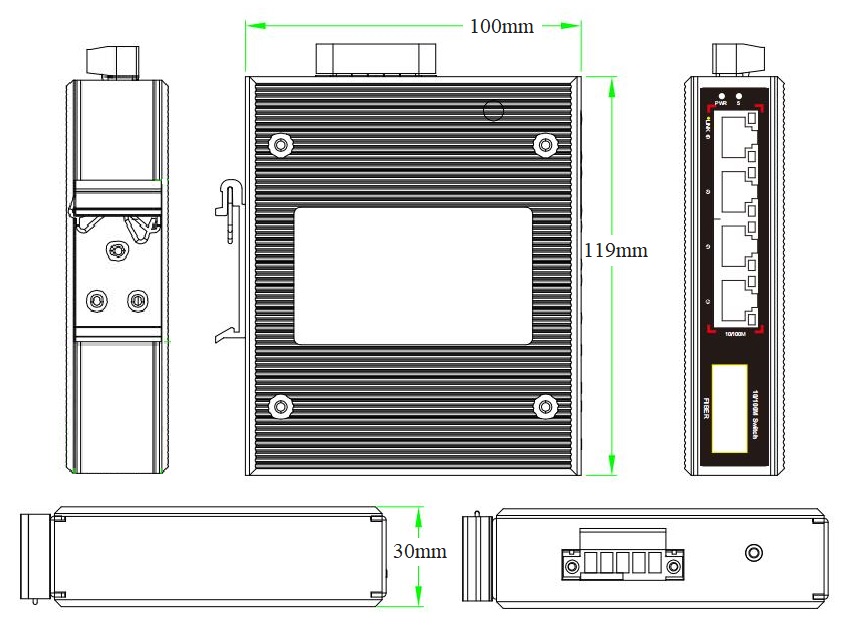

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS31004F	Conmutador Ethernet industrial no administrado con puertos RJ45 de 410/100M y puerto de fibra SC de enlace ascendente de 1155M (módulo óptico de fibra dual monomodo de 1310nm /20km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.	12W/24W
ONV-IPS31004F-M	Conmutador Ethernet industrial no administrado con puertos RJ45 de 410/100M y puerto de fibra SC de enlace ascendente de 1155M (módulo óptico de fibra dual multimodo de 850nm/0,5 km o 1310nm /2km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.	12W/24W
ONV-IPS31004F-A	El interruptor industrial Unmanaged de Ethernet con los puertos RJ45 de los 410/100M y el 1155M uplink el puerto de la fibra del SC (el solo-modo 1310nm /20km módulo óptico de la fibra). Puede soportar doble entrada de potencia DC y montaje en carril DIN.	12W/24W
ONV-IPS31004F-B	Interruptor de Ethernet industrial Unmanaged con los puertos RJ45 de los 410/100M y el 1155M uplink el puerto de la fibra del SC (módulo óptico de la fibra del solo-modo del 1550nm /20km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.	12W/24W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Interruptor industrial de la fibra de Ethernet de 5-port el 10/100M	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 12W

GWS-DP12-12

Carril DIN 12W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A

Voltaje de salida: DC12V, 1.0A

Temperatura de operación: -40 ℃ a + 70 ℃

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-24

Carril DIN 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A

Voltaje de salida: DC24V, 1.0A

Temperatura de operación: -40 ℃ a + 70 ℃

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS33032FS	El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 210/100/1000M y el 11000M uplink el puerto de la fibra del SC. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33042F	El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 210/100/1000M y los 21000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33064F	El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 410/100/1000M y los 21000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33108F	El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 810/100/1000M y los 21000M uplink el puerto de la fibra de SFPS. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33128F	El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 del 1010/100/1000M y los 21000M uplink el puerto de la fibra de SFPS. Puede soportar doble entrada de potencia DC y montaje en carril DIN.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS31004F
Características de la interfaz
FijosPInformación sobre ort	1155M uplink SC puerto de fibra (Datos) 410/100Base-TX RJ45 puertos (datos/potencia) 2 sets V , V-puertos redundantes de la energía de DC (terminal de 5P Phoenix)
Puerto Ethernet	Puerto 1-4 puede soportar 10/100Base-T(X) auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Módulo óptico predeterminado es fibra dual monomodo 20km, puerto SC (Opcional de modo único de fibra única y multi-modo de doble fibra óptica módulo)
Cable óptico/distancia	Multimodo: 850nm/ 0-500m, 1310nm/0-2km, monomodo: 1310nm/0-40km, 1550nm/ 0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	1,6 Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	0.744Mpps
Mac	1K
Memoria de búfer	Información sobre 768K
JUmboFInformación sobre rames	9,2 K
LED Indicador	Potencia: PWR (verde), red: enlace (amarillo), puerto de fibra: L/A (verde)
Suministro de energía
Consumo de energía	Standby<3W,Carga completa<6W
Suministro de energía	No, opcional24V/24W Fuente de alimentación industrial
WOrkingVPor oltage	DC12-48V, 5Terminal industrial de P Phoenix, protección anti-reversa de la ayuda.
Parámetro físico
Operación TEMP/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión	11910030mm
Peso neto/bruto	0,4 kg/0,5 kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase B IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
