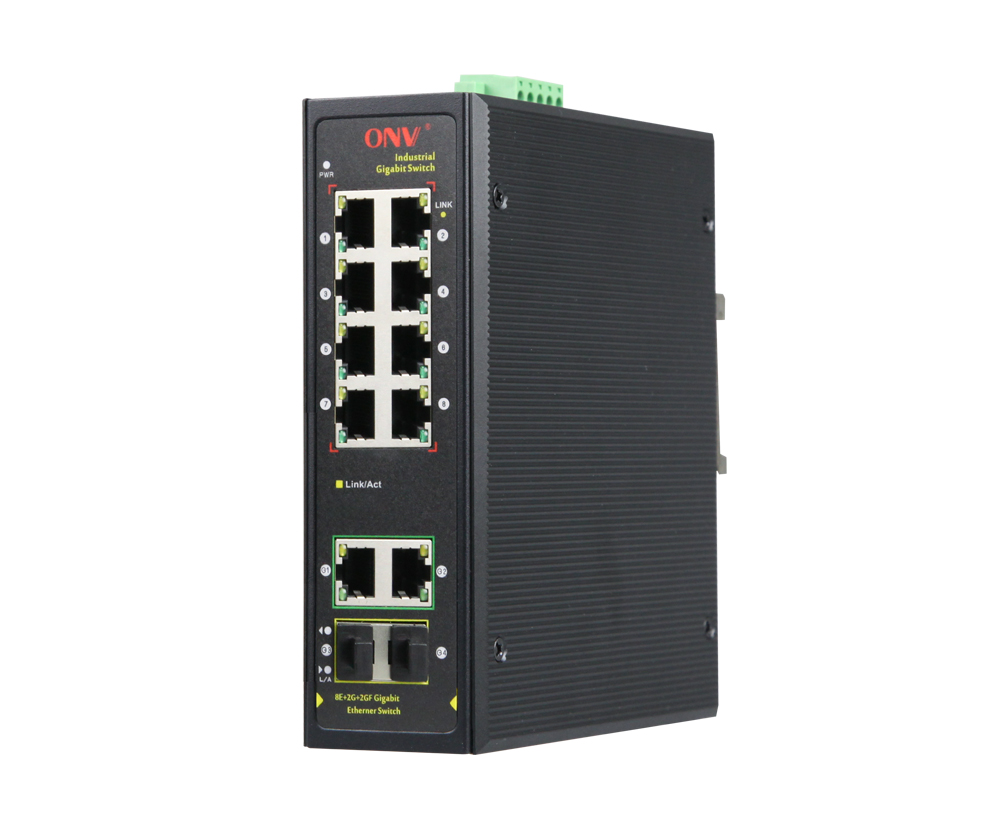

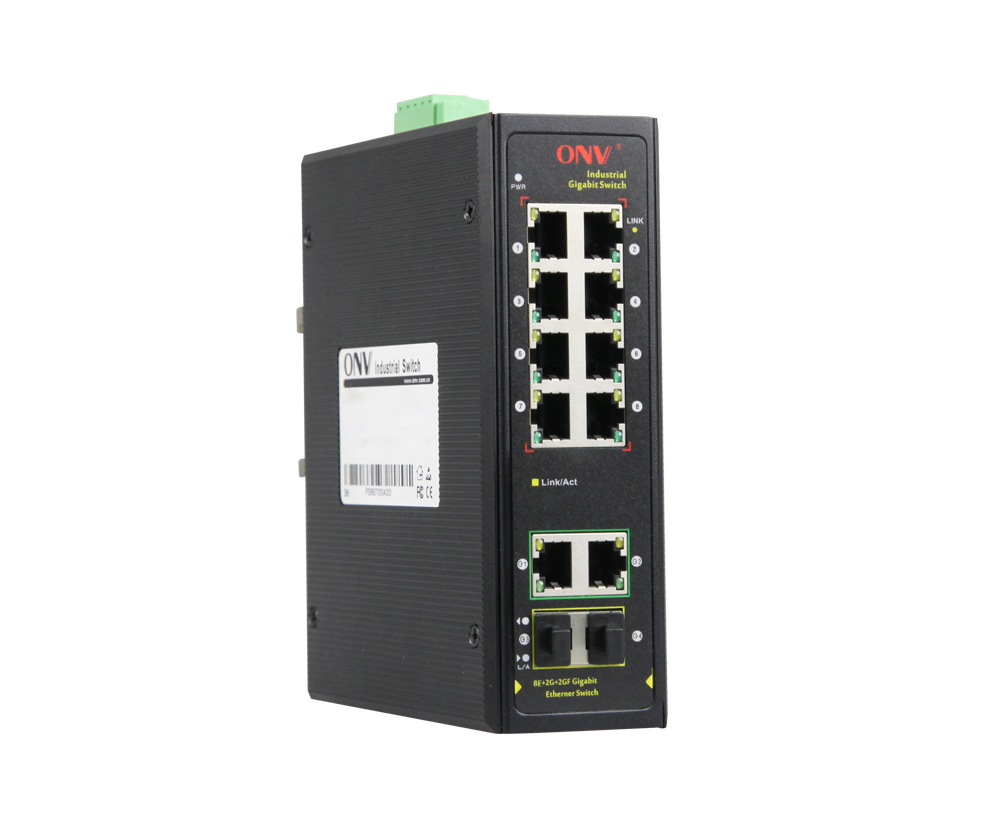

DESCRIPCIÓN GENERAL
La ONV-IPS31128FBEs aGigabit uplinkIInterruptor ndustrial de la fibra de Ethernet desarrollado independientemente por ONV. Tiene8* 10/100M adaptativoPuertos RJ45 y 2 *10/100/1000M adaptativoPuertos RJ45 y 2*1000M SFPFibraPuertos.Cada puerto puede soportar el reenvío de velocidad de línea completa.

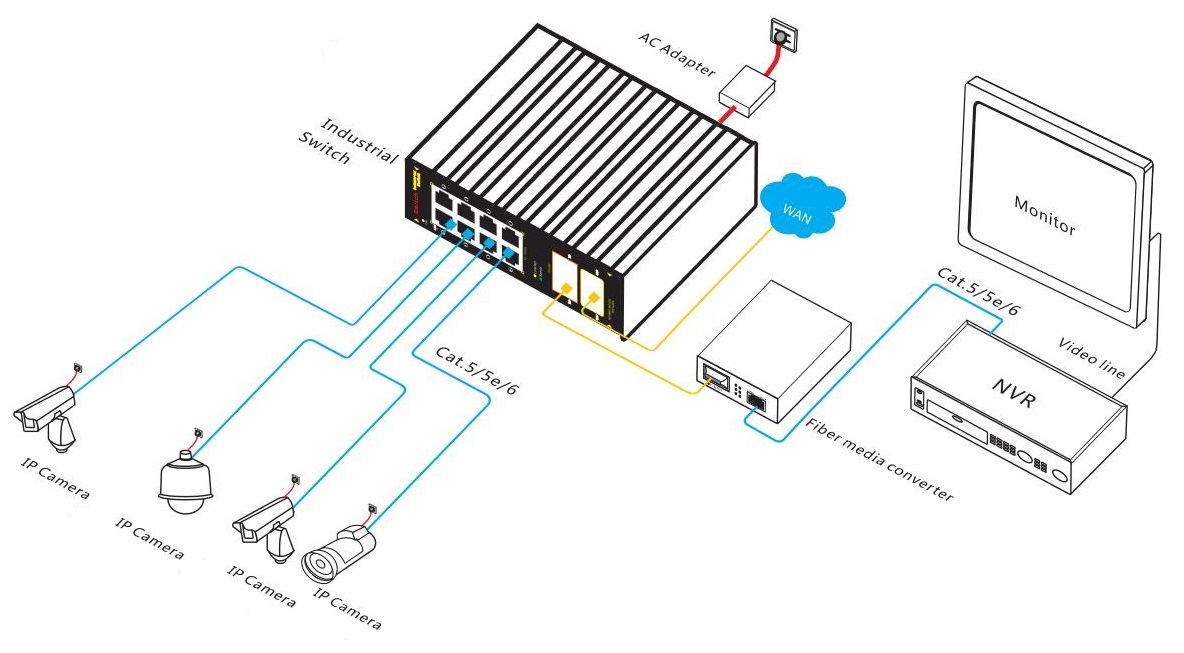

La ONV-IPS31128FBTiene adaptabilidad industrial excelente del ambiente del campo (estabilidad mecánica, adaptabilidad del clima, adaptabilidad electromágnetica del ambiente, etc.). Es adecuado para escenas industriales como el transporte inteligente, el tránsito ferroviario, la industria de la energía, la minería, el petróleo, el transporte marítimo, la metalurgia y la construcción de energía verde para formar una red de comunicación rentable, estable y confiable.Modo no administrado, plug and play, sin configuración, fácil de usar.
CARACTERÍSTICA
10/100M acceso, puerto gigabit de enlace ascendente
◇Apoyo no bloqueo de reenvío de velocidad de alambre.
◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.
◇SUpport10/100M RJ45PuertoYPuerto del gigabit RJ45/SFPCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.
Estable y fiable
◇CCC, CE, FCC, RoHS.
◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWRYLink.
◇Bajo consumo de energía,Ningún ventilador, Cáscara de aluminio, y disipación de calor excelente para asegurar la operación estable del interruptor.
DIMENSIÓN
INFORMACIÓN DE PEDIDO
|
Modelo |
Descripción |
Suministro de energía recomendado |
|
ONV-IPS31128FB |
El interruptor industrial Unmanaged de Ethernet con los puertos RJ45 de los 8*10/100M y los 2*10/100/1000M uplink los puertos RJ45 y los 2*1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN. |
24V/24W |
|
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse. |
||
LISTA DE EMBALAJE
|
Lista de embalaje |
Contenido |
Qty |
Unidad |
|
El gigabit 12-port uplink el interruptor industrial de la fibra de Ethernet |
1 |
SET |
|
|
Guía del usuario |
1 |
PC |
|
|
Tarjeta de garantía |
1 |
PC |
MÓDULO ÓPTICO
|
Producto |
Modelo |
Descripción |
Unidad |
|
1,25G óptico Módulo |
2630-G |
Módulo óptico SFP industrial, 1,25G fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC, admite la función DDM y conexión en caliente. |
PC |
|
2632-G |
Módulo óptico industrial de SFP, fibra dual monomodo 1,25G 1310nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2612-T-G |
El módulo óptico industrial de SFP, fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
Por 2613-R-G |
Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2612-T-G-SC |
Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC, apoya la función de DDM y el taponamiento caliente. |
PC |
|
|
2613-R-G-SC |
Módulo óptico SFP industrial, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC, admite función DDM y conexión en caliente. |
PC |
|
|
Potencia Módulo |
2633 |
El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45. |
PC |
PSUMINISTRO DE OWER
|
Producto |
Modelo |
Descripción |
Unidad |
|
Fuente de alimentación industrial del carril del estruendo 24W |
GWS-DP24-24 |
Carril DIN 24W único conjunto de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A Voltaje de salida: DC24V, 1.0A Temperatura de operación: -40 ℃ a + 70 ℃ |
PC |
PRODUCTO RELACIONADO
|
Modelo |
Descripción |
|
ONV-IPS33032FS |
El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 2*10/100/1000M y el 1*1000M uplink el puerto de la fibra del SC. Puede soportar doble entrada de potencia DC y montaje en carril DIN. |
|
ONV-IPS33042F |
El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 2*10/100/1000M y los 2*1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN. |
|
ONV-IPS33064F |
El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 4*10/100/1000M y los 2*1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN. |
|
ONV-IPS33108F |
El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 8*10/100/1000M y los 2*1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN. |
|
ONV-IPS33128F |
El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 del 10*10/100/1000M y los 2*1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN. |
|
Modelo |
ONV-IPS31128FB |
|
Características de la interfaz |
|
|
Puerto fijo |
Puertos de 8*10/100Base-TX RJ45 (datos) 2 * 1000Base-X uplink puertos de fibra SFP (datos) 2*10/100/1000Base-T uplink puertos RJ45 (datos) 2 sets V , V-puertos redundantes de la energía de DC (5 terminales de Phoenix del Pin) |
|
Transmisión de par trenzado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros) |
|
Puerto Ethernet |
Puerto 1-8 soporte 10/100Base-TX y puerto 9-10 soporte 10/100/1000Base-T autodetección, full/ half duplex MDI/ MDI-X autoadaptación |
|
Puerto de fibra óptica |
Interfaz de fibra óptica Gigabit, defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC) |
|
Cable óptico/distancia |
Multimodo: 850nm/ 0-500m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Parámetro de chip |
|
|
Protocolo de red |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo de reenvío |
Almacenar y reenviar (velocidad de cable completa) |
|
Capacidad de conmutación |
12Gbps (sin bloqueo) |
|
Tasa de reenvío @ 64byte |
7,14 Mpps |
|
Mac |
2K |
|
Memoria de búfer |
2M |
|
Marco Jumbo |
9,2 K |
|
Indicador LED |
Potencia: PWR (Verde), Red: Link, Link/Act (Amarillo) |
|
Suministro de energía |
|
|
Consumo de energía |
En espera <8W, carga completa <20W |
|
WOrkingVPor oltage |
DC12-48V, 5Terminal industrial de P Phoenix, protección anti-reversa de la ayuda. |
|
Suministro de energía |
No, fuente de alimentación industrial opcional 24V/24W |
|
Parámetro físico |
|
|
Operación TEMP/Humedad |
-40 ~ + 80 °C, 5% ~ 90% RH sin condensación |
|
Almacenamiento TEMP/Humedad |
-40 ~ + 85 °C, 5% ~ 95% RH sin condensación |
|
Dimensión (L * W * H) |
145*134,5*47mm |
|
Peso neto/bruto |
0,7 kg/0,9 kg |
|
Instalación |

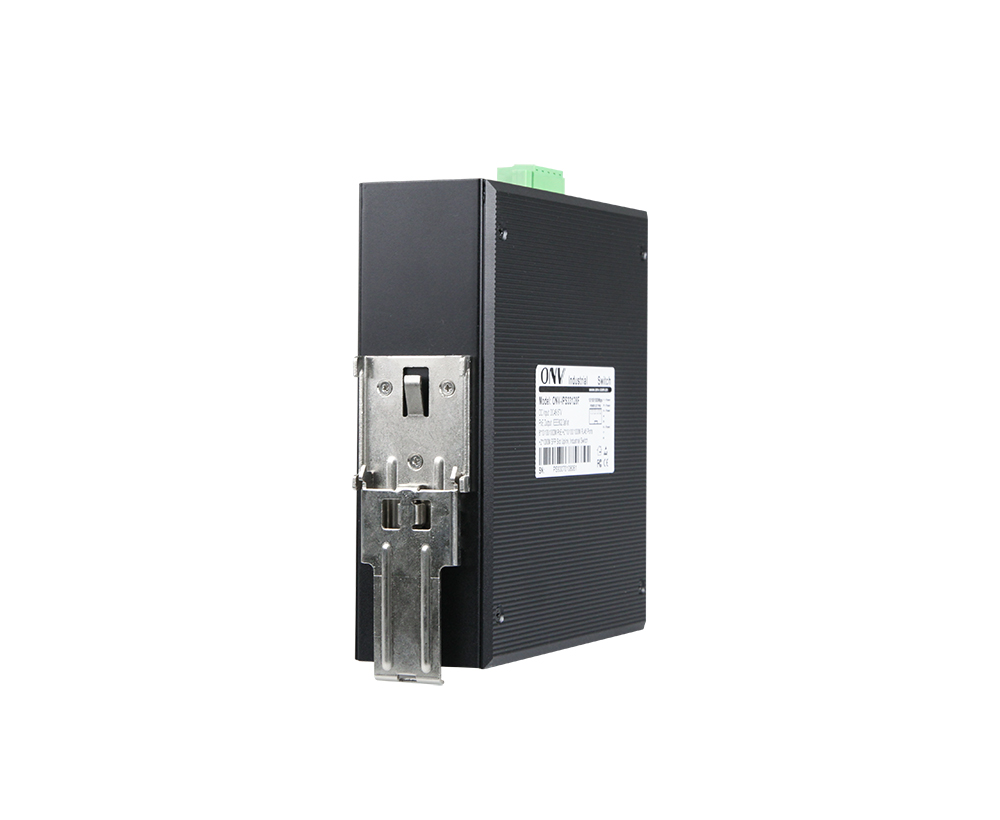

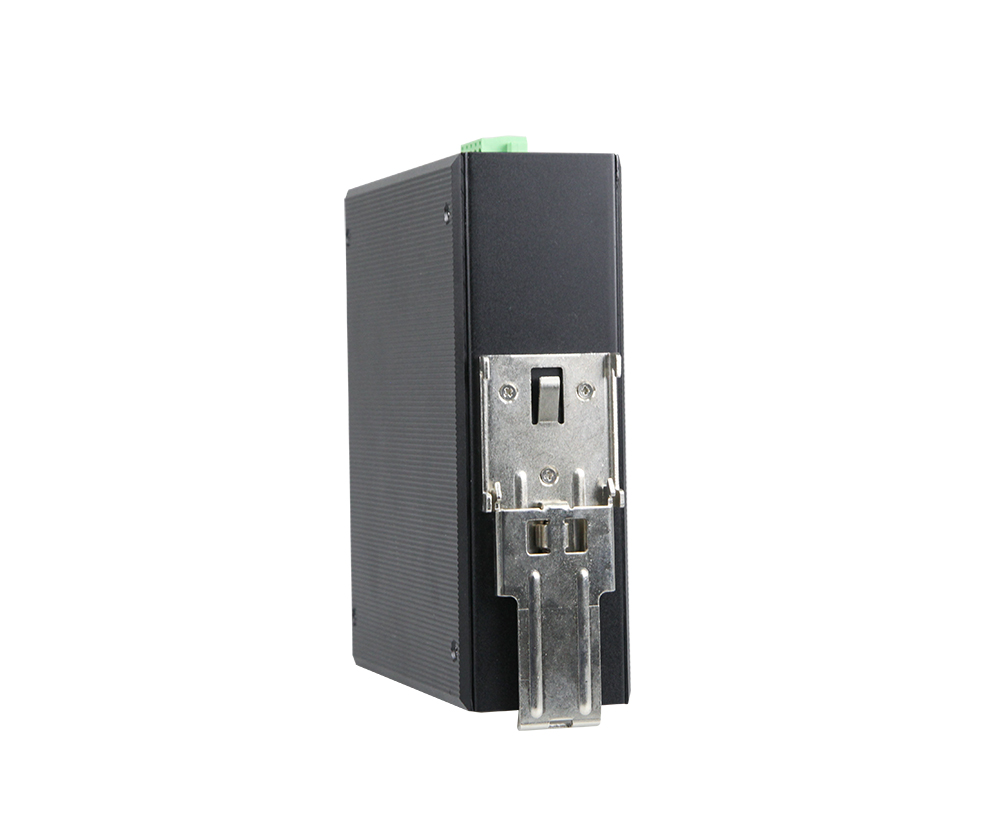

Sobremesa, Carril DIN de 35mm |
|
Certificación & Garantía |
|
|
Protección contra rayos |
Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase B IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV |
|
Propiedades mecánicas |
IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre) |
|
Certificación |
CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC |
|
Garantía |
5 años, mantenimiento de por vida. |
