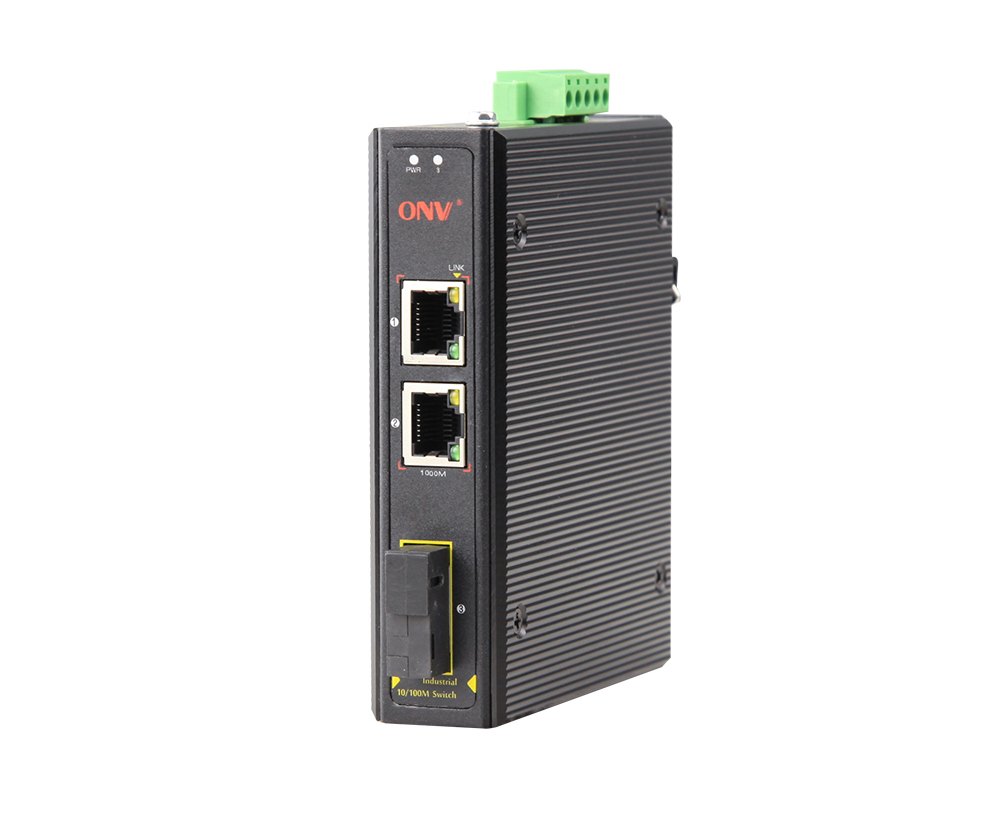

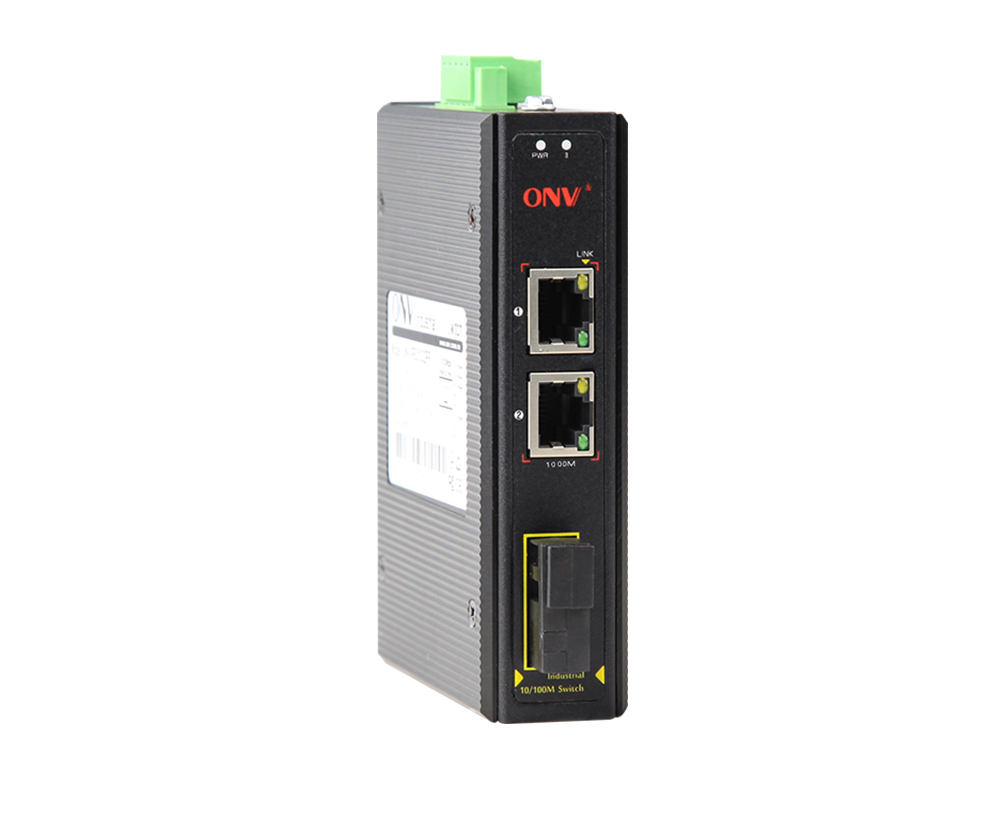

Conmutador Ethernet industrial Gigabit de 3 puertos

Modelo： ONV-IPS33032F

Interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 2*10/100/1000M y el puerto de la fibra del 1*1000M SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

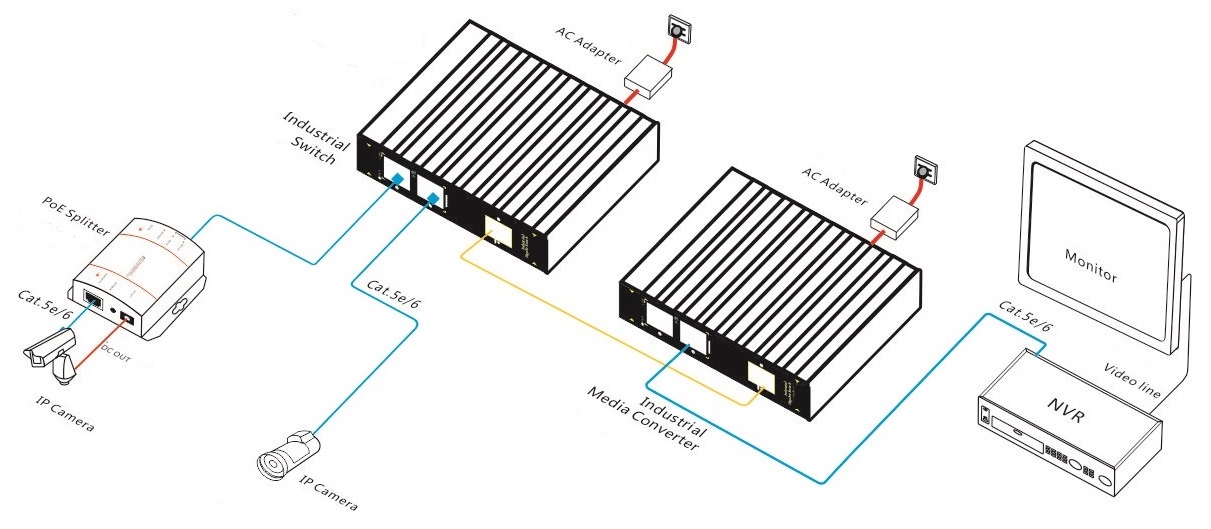

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS33032F es unInterruptor industrial de la fibra de Ethernet del gigabit desarrollado independientemente por ONV. Está diseñado para cumplir con los campos y sistemas industriales. Tiene 2*10/100/1000Base-T puertos adaptativos RJ45 y puerto de fibra SFP 1 * 1000Base-X. Cada puerto puede soportar el reenvío de velocidad de línea completa.

ElONV-IPS33032FTiene adaptabilidad industrial excelente del ambiente del campo (estabilidad mecánica incluyendo, adaptabilidad del clima, adaptabilidad electromágnetica del ambiente, etc.).Es adecuado para escenas industriales como transporte inteligente, tránsito ferroviario, energía eléctrica, minería, metalurgia y construcción de energía verde para formar una red de comunicación rentable y estable.Modelo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso de velocidad de cable Gigabit, puerto SFP de enlace ascendente

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇Una combinación de puertos Gigabit RJ45 y puerto Gigabit SFP para cumplir con los requisitos de red de varios escenarios.

STablaANdRPor eliable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usarLPuede mostrar el estado del dispositivo a través del indicador LED de PWRYLink.

◇Bajo consumo de energía,NoFan, cáscara de aluminio,YExcelente disipación de calor para garantizar el funcionamiento estable del interruptor.

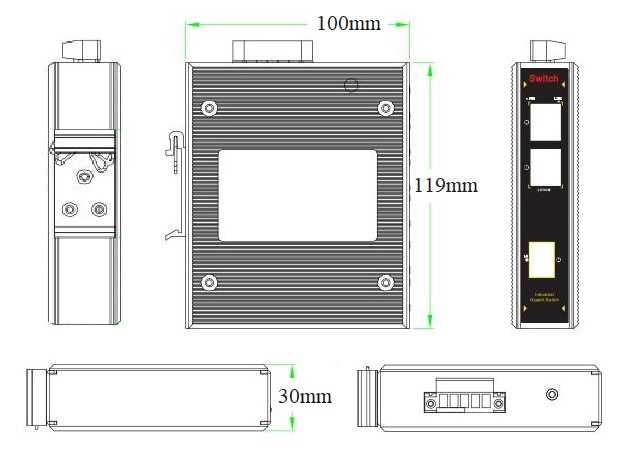

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS33032F	Interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 210/100/1000M y el puerto de la fibra del 11000M SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.	24V/24W
Nota:La fuente de alimentación y el módulo óptico no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador Ethernet industrial gigabit de 3 puertos	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G Módulo óptico	2630-G	Módulo óptico SFP industrial, 1,25G fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2632-G	Módulo óptico industrial de SFP, fibra dual monomodo 1,25G 1310nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	El módulo óptico industrial de SFP, fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G-SC	Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC, apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-G-SC	Módulo óptico SFP industrial, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC, admite función DDM y conexión en caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-24

Carril DIN 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A

Voltaje de salida: DC24V, 1.0A

Temperatura de operación: -40 ℃ a + 70 ℃

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS33064	Interruptor industrial Unmanaged de Ethernet con los puertos RJ45 de los 6*10/100/1000M. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33064F	El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 410/100/1000M y los 21000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33064	Interruptor industrial Unmanaged de Ethernet con los puertos RJ45 del 10*10/100/1000M. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33108F	El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 810/100/1000M y los 21000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33128F	El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 del 1010/100/1000M y los 21000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.

TECHNICAL SPECIFICATION

Model	ONV-IPS33032F
Interface Characteristics
Fixed Port	210/100/1000Base-T RJ45 ports (Data) 11000Base-X uplink SFP fiber port (Data) 2 sets V , V- redundant DC power port (5P phoenix terminal)
Ethernet Port	Port 1-2 can support 10/100/1000Base-T(X) auto-sensing, full/ half duplex MDI/ MDI-X self-adaption
Twisted Pair Transmission	10BASE-T: Cat3,4,5 UTP (≤100 meters) 100BASE-TX: Cat5 or later UTP (≤100 meters) 1000BASE-T: Cat5e or later UTP (≤100 meters)
Optical Fiber Port	Gigabit optical fiber port, default not include optical module (optional single-mode/ multi-mode, single fiber/ dual fiber optical module. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	10Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	4,46 Mpps
Mac	2K
Memoria de búfer	2M
Marco Jumbo	9,2 K
Indicador LED	Potencia: PWR (Verde), Red: Enlace (Amarillo)
Suministro de energía
Consumo de energía	En espera <4W, carga completa <6W

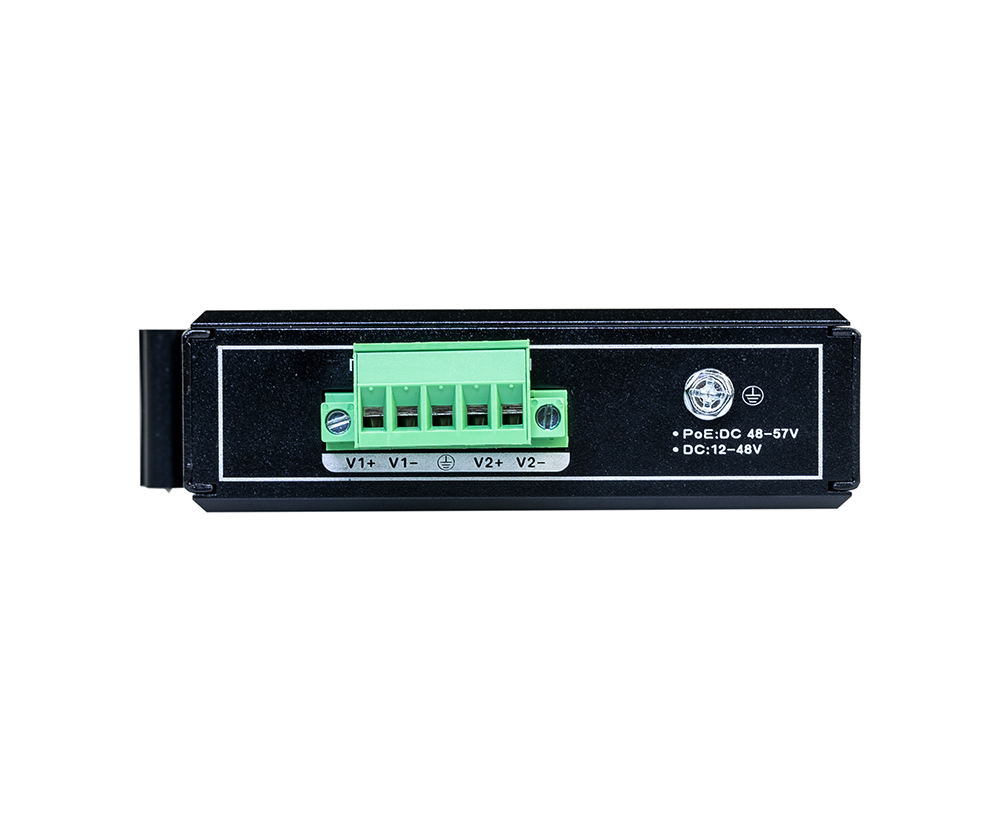

Voltaje de funcionamiento	DC12-48V, terminal industrial de 5P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, fuente de alimentación industrial opcional 24V/24W
Parámetro físico
Operación TEMP/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	11910030mm
Peso neto/bruto	0,4 kg/0,5 kg

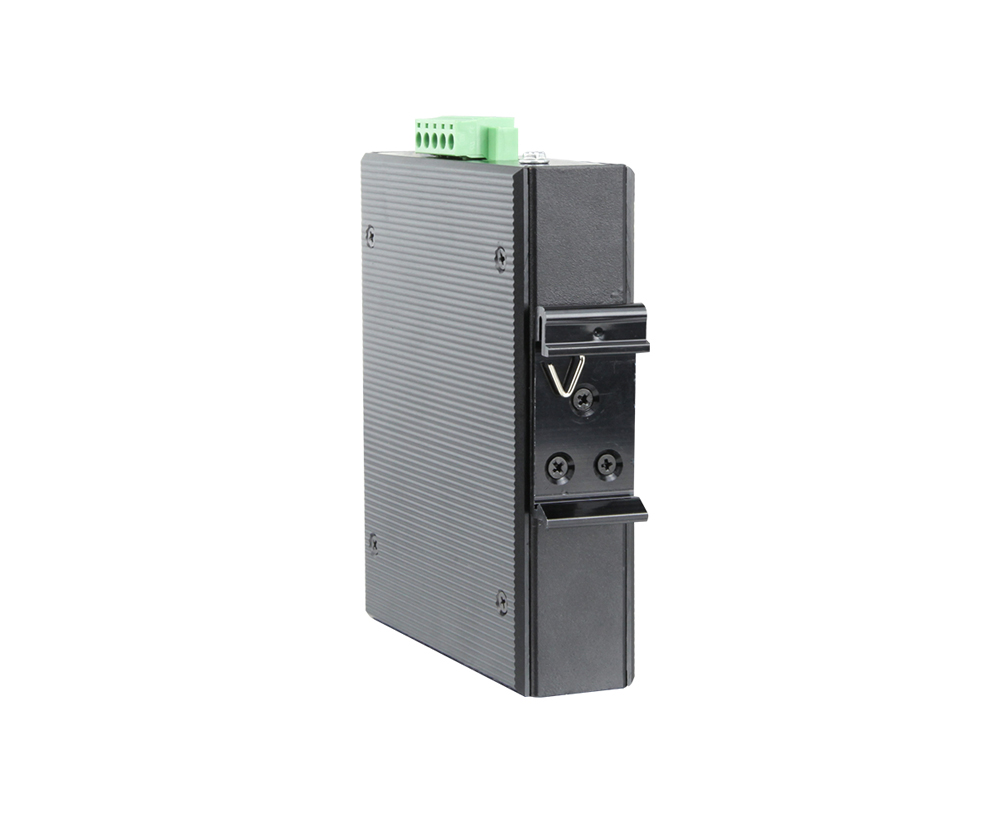

Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase B IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
