Conmutador Ethernet industrial de 6 puertos Gigabit-Interruptor industrial de Ethe

Conmutador Ethernet industrial de 6 puertos Gigabit

Modelo： ONV-IPS33064F

Interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 4*10/100/1000M y los puertos de la fibra de los 2*1000M SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

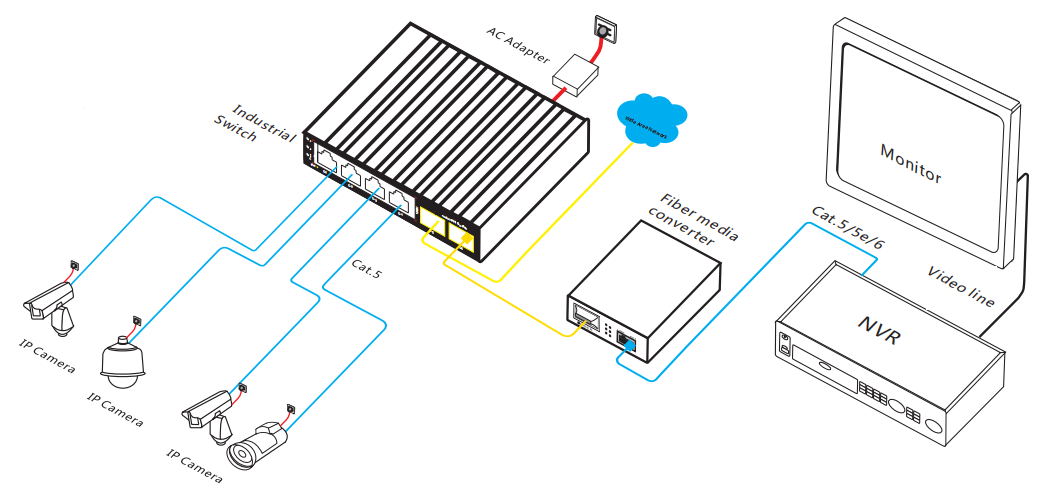

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS33064F es un conmutador de fibra Ethernet industrial gigabit desarrollado independientemente por ONV. Está diseñado para cumplir con los campos y sistemas industriales y puede operar de manera estable durante mucho tiempo en entornos hostiles. Tiene puertos RJ45 adaptativos 4*10/100/1000M y puertos de fibra SFP de enlace ascendente 2*1000M. Cada puerto puede soportar el reenvío de velocidad de línea completa.

La ONV-IPS33064F tiene una excelente adaptabilidad al entorno de campo industrial (incluida la estabilidad mecánica, la adaptabilidad climática, la adaptabilidad al entorno electromagnético, etc.). Es adecuado para escenas industriales como transporte inteligente, tránsito ferroviario, energía eléctrica, minería, metalurgia y construcción de energía verde para formar una red de comunicación rentable y estable. Modelo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso de velocidad de línea Gigabit, puerto SFP de enlace ascendente

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇ApoyoPuerto Gigabit RJ45 y puerto de fibra SFP para cumplir con los requisitos de red de varios escenarios.

STablaANdRPor eliable

◇CCC,CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWRYLink.

◇Bajo consumo de energía,NoFan, cáscara de aluminio,YExcelente disipación de calor para garantizar el funcionamiento estable del interruptor.

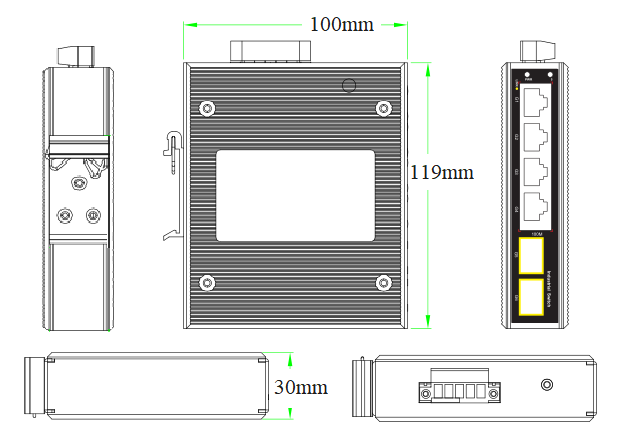

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS33064F	Interruptor industrial Unmanaged de la fibra de Ethernet con los 410/100/1000MPuertos RJ45 y 21000MFibra de SFPPuertoS. Puede soportar doble entrada de potencia DC y montaje en carril DIN.	24V/24W
Nota:La fuente de alimentación y el módulo óptico no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Interruptor industrial de Ethernet del gigabit 6-port	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G ÓpticoMódulo	2630-G	Módulo óptico SFP industrial, 1,25G fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2632-G	Módulo óptico industrial de SFP, fibra dual monomodo 1,25G 1310nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	El módulo óptico industrial de SFP, fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC, apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G-SC	Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC, apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-G-SC	Módulo óptico SFP industrial, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC, admite función DDM y conexión en caliente.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-24

Carril DIN 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A

Voltaje de salida: DC24V, 1.0A

Temperatura de operación: -40 ℃ a + 70 ℃

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS33032F	El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 210/100/1000M y el 11000M uplink el puerto de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33042F	Interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 210/100/1000M y los 21000M uplink los poros de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33064	Interruptor industrial Unmanaged de Ethernet con los puertos RJ45 de los 6*10/100/1000M. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33108	Interruptor industrial Unmanaged de Ethernet con los puertos RJ45 del 10*10/100/1000M. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33108F	Interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 810/100/1000M y los 21000M uplink los poros de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.
ONV-IPS33128F	Interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 del 1010/100/1000M y los 21000M uplink los poros de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.

TECHNICAL SPECIFICATION

Model	ONV-IPS33064F
Interface Characteristics
Fixed Port	410/100/1000Base-T RJ45 ports (Data) 21000Base-X uplink SFP fiber ports (Data) 2 sets V , V- redundant DC power port (5P phoenix terminal)
Ethernet Port	Port 1-4 support 10/100/1000Base-T(X) auto-sensing, full/ half duplex MDI/ MDI-X self-adaption
Twisted Pair Transmission	10BASE-T: Cat3,4,5 UTP (≤100 meters) 100BASE-TX: Cat5 or later UTP (≤100 meters) 1000BASE-T: Cat5e or later UTP (≤100 meters)
Puerto de fibra óptica	Gigabit puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	12Gbps(Sin bloqueo)
Reenvío Tasa @ 64byte	8,93 Mpps
Mac	2K
Memoria de búfer	2M
JumboFRame	9,2 K
LED Indicador	Potencia: PWR (Verde), Red: Link, Link/Act (Amarillo)
Suministro de energía
Consumo de energía	Standby<5W,Carga completa<8W
WOrkingVPor oltage	DC12-48VPor ejemplo, 5Terminal industrial de P Phoenix, protección anti-reversa de la ayuda.
Suministro de energía	No, opcional24V/24W Fuente de alimentación industrial
Parámetro físico
Operación TEMP/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión(L * W * H)	11910030mm
Peso neto/bruto	0,4 kg/0,5 kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
