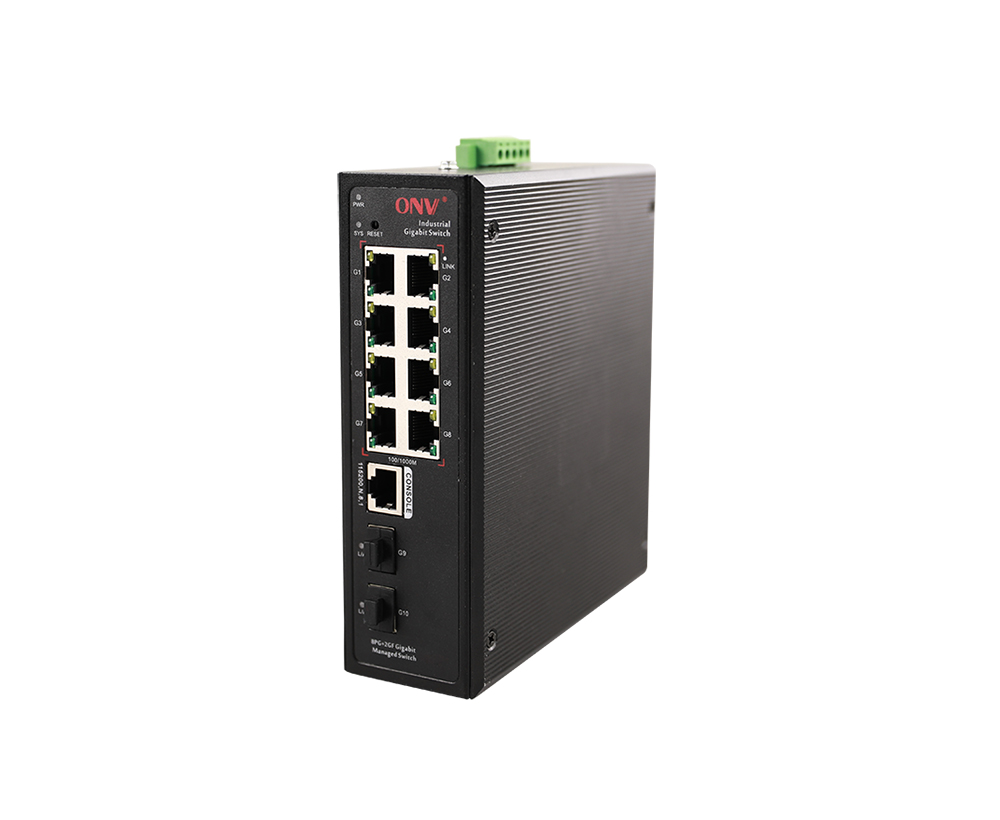

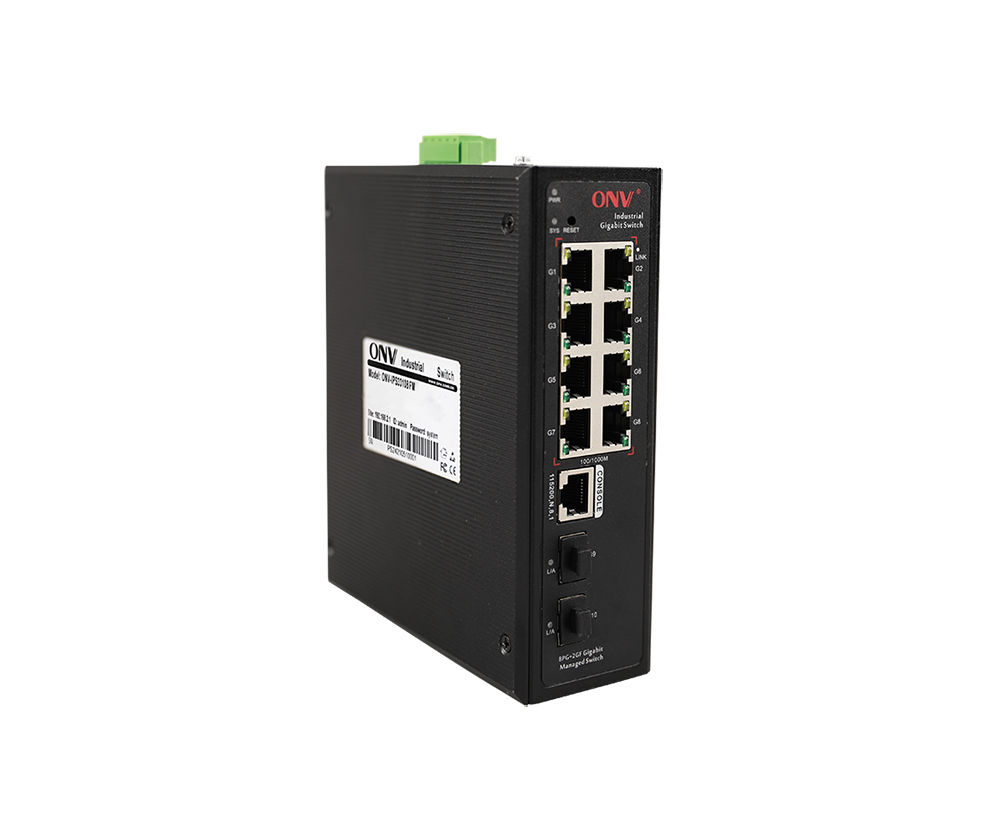

Conmutador Ethernet industrial gestionado L2 de 10 puertos Gigabit

Modelo： ONV-IPS33108FM

L2 manejó el interruptor industrial de la fibra de Ethernet con los puertos RJ45 de los 8*10/100/1000M y los 2*100/1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

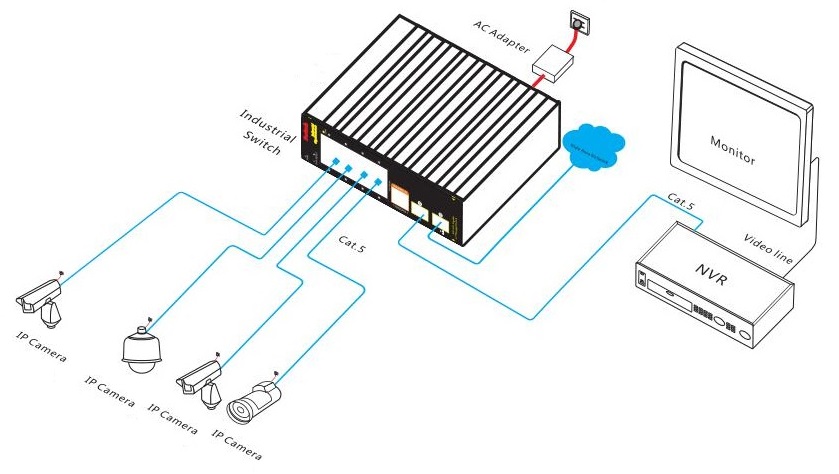

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS33108FM es un conmutador Ethernet industrial gestionado Gigabit desarrollado independientemente por ONV. Tiene puertos de la fibra de 2*100/1000Base-X SFP y puertos adaptantes RJ45 de 8*10/100/1000Base-T. Cada puerto puede soportar el reenvío de velocidad de cable.

El ONV-IPS33108FM tiene funciones de administración de red L2 +, admite administración IPV4/IPV6, reenvío de enrutamiento estático, mecanismo de protección de seguridad completo, estrategia ACL/QoS perfecta y funciones VLAN ricas para una fácil administración y mantenimiento. Admite múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar la comunicación ininterrumpida de las aplicaciones importantes. La gestión de puertos, la gestión de direcciones de enrutamiento, el control de flujo de puertos, la división de VLAN, IGMP, la política de seguridad y otras configuraciones empresariales de aplicaciones se pueden realizar a través de la Web, CLI, SNMP, Telnet y otros métodos de gestión de red de acuerdo con las necesidades de la aplicación. Es una excelente adaptabilidad a entornos de campo industriales (incluida la estabilidad mecánica, la adaptabilidad del entorno climático, la adaptabilidad del entorno electromagnético, etc.). Es adecuado para escenarios industriales como transporte inteligente, transporte ferroviario, industria energética, minería, petróleo, transporte marítimo, metalurgia y construcción de energía verde para formar una red de comunicación económica, eficiente, estable y confiable.

CARACTERÍSTICA

Acceso Gigabit, puerto de fibra SFP de enlace ascendente

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.

◇Admite la combinación de puerto Gigabit RJ45 y puerto de fibra SFP, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

FuerteCapacidad de procesamiento empresarial

◇Soporte ERPS red de anillo y STP/RSTP/MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Seguridad

◇Apoye el aislamiento del puerto y la supresión de la tormenta de la difusión del puerto.

◇Soporte IP MAC puerto VLAN cuádruple combinación flexible función vinculante.

◇Admite autenticación 802.1X para proporcionar funciones de autenticación para computadoras LAN y controlar el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR,Vínculo, L/A, YSYS.

◇Bajo consumo de energía, sin ventilador, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

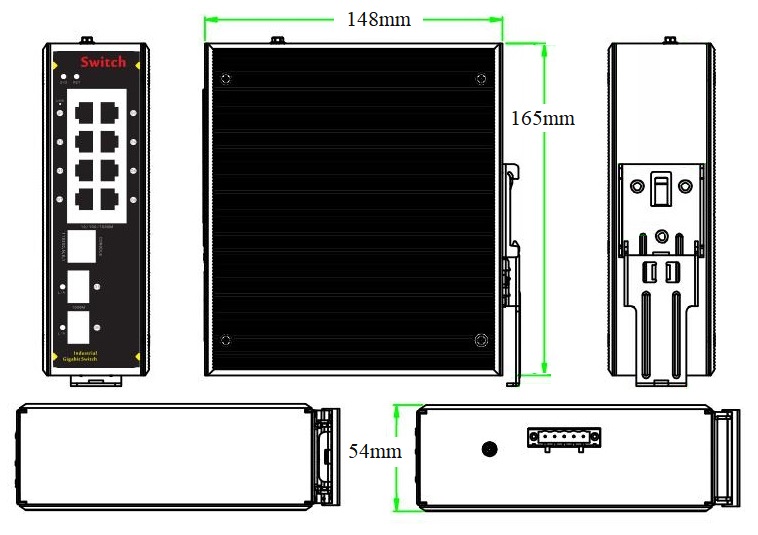

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS33108FM	L2 + manejó el interruptor industrial de la fibra de Ethernet con los puertos RJ45 de los 810/100/1000M y los 2100/1000MUplinkSFPFibraPuertos. Puede apoyar entrada dual de la fuente de alimentación de DC y el estruendoRAil montaje.	24W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

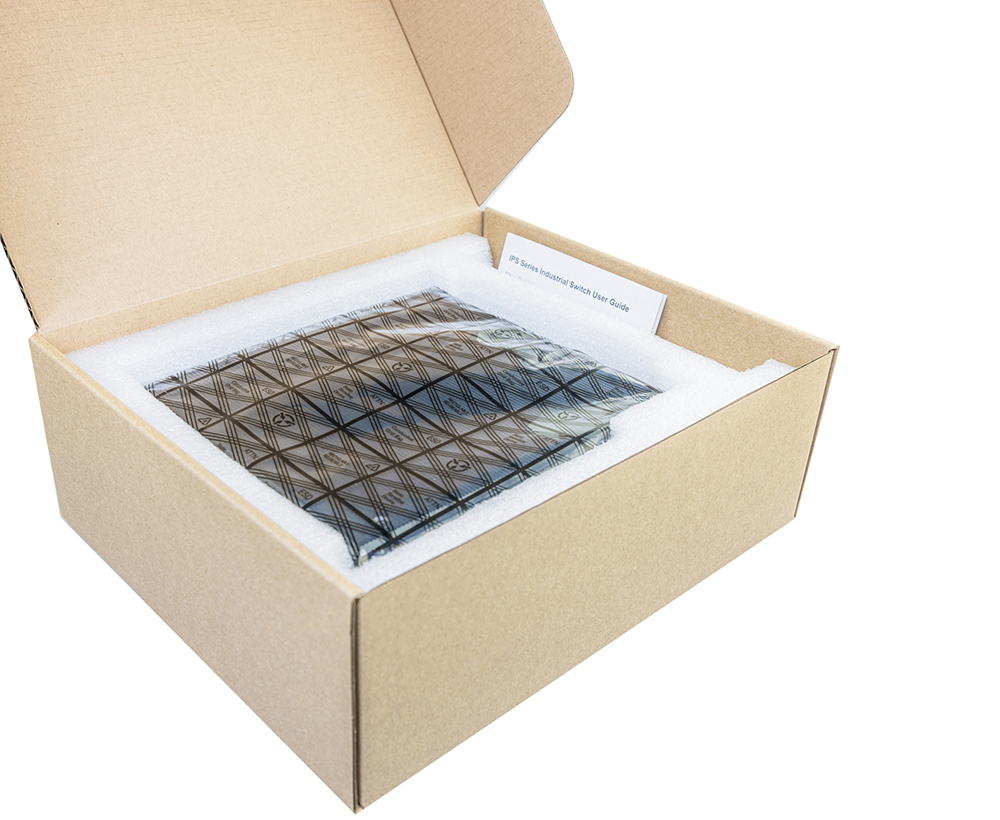

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador Ethernet industrial gestionado gigabit de 10 puertos	1	SET
	Cable adaptador RJ45-DB9	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G Óptico Módulo	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial de SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G-SC	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-G-SC	Módulo óptico SFP industrial, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-24

Carril DIN 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A

Voltaje de salida: DC24V, 1.0A

Temperatura de operación: -40 ℃ a + 70 ℃

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS33064FM	L2 + manejó el interruptor industrial de la fibra con los puertos RJ45 de los 410/100/1000M y los puertos uplink de la fibra de SFP de los 2100/1000M. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.
ONV-IPS33084FM	L2 + manejó el interruptor industrial de la fibra con los puertos RJ45 de los 410/100/1000M y los puertos de la fibra de SFP del enlace ascendente de los 4100/1000M. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.
ONV-IPS33148FM	L2 + manejó el interruptor industrial de la fibra con los puertos RJ45 del 1010/100/1000M y los puertos de la fibra de SFP del enlace ascendente de los 4100/1000M. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.
ONV-IPS33168FM	L2 + manejó el interruptor industrial de la fibra con los puertos RJ45 de los 810/100/1000M y los puertos uplink de la fibra de los 8100/1000M SFP. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.
ONV-IPS33168FM-4GF	El interruptor industrial manejado L2 + de la fibra con los puertos RJ45 del 1210/100/1000M y los 4100/1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS33108FM
Características de la interfaz
Puerto fijo	1 * puerto de la consola RS232 (115200,N,8,1) Puertos de 810/100/1000Base-T RJ45 (datos) 2100/1000Base-X uplink puertos de fibra SFP (datos) 2 sets V , V-puertos redundantes de la energía de DC (terminal de 5P Phoenix)
Puerto Ethernet	Puerto 1-8 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Puerto de fibra óptica Gigabit, predeterminado no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	20Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	14,88 Mpps
CPU(Hz)	416M
DRAM	1G
FLASH	128M
Mac	8K
Memoria de búfer	4M
Marco Jumbo	9,6 K
Indicador LED	Potencia: PWR (amarillo), Sistema: SYS (amarillo), Red: Link (amarillo), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor de reinicio durante 10s y libérelo para restaurar la configuración de fábrica
Suministro de energía
Consumo de energía	En espera <8W, carga completa <12W

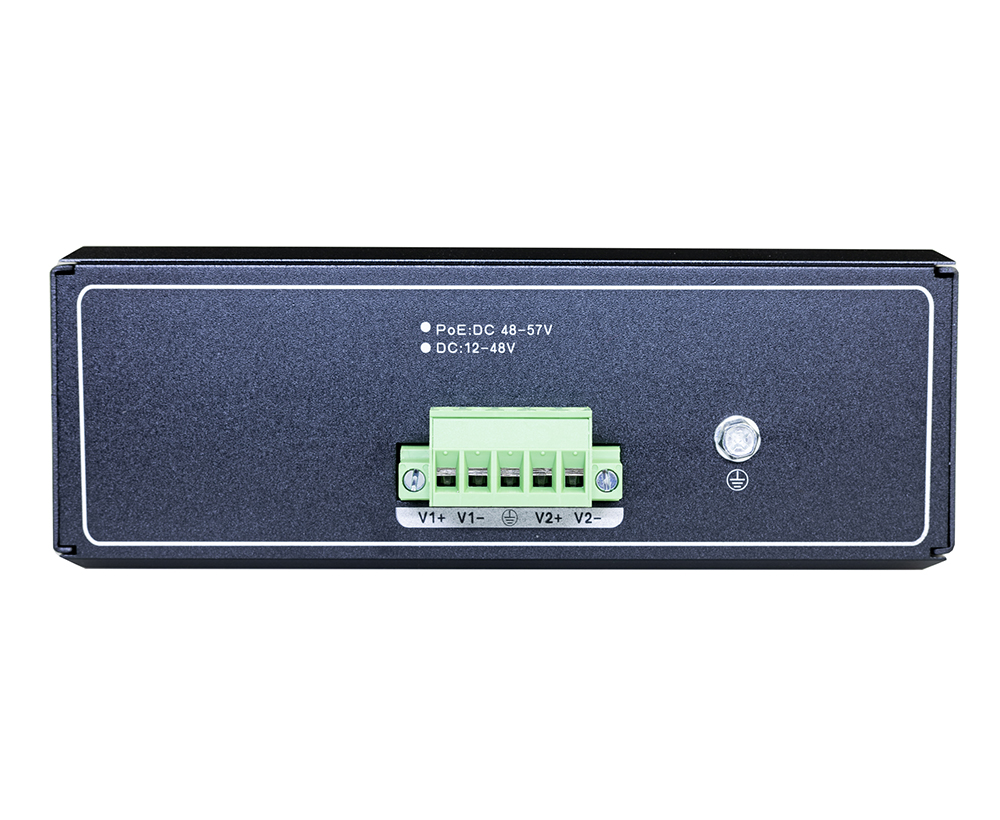

Voltaje de trabajo	DC12-48V, terminal industrial de Phoenix 5P, protección anti-reversa de la ayuda.
Suministro de energía	No, fuente de alimentación industrial opcional 24V/24W
Parámetro físico
Operación Temp/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	16514854mm
Peso neto/bruto	0,95 kg/1,2 kg

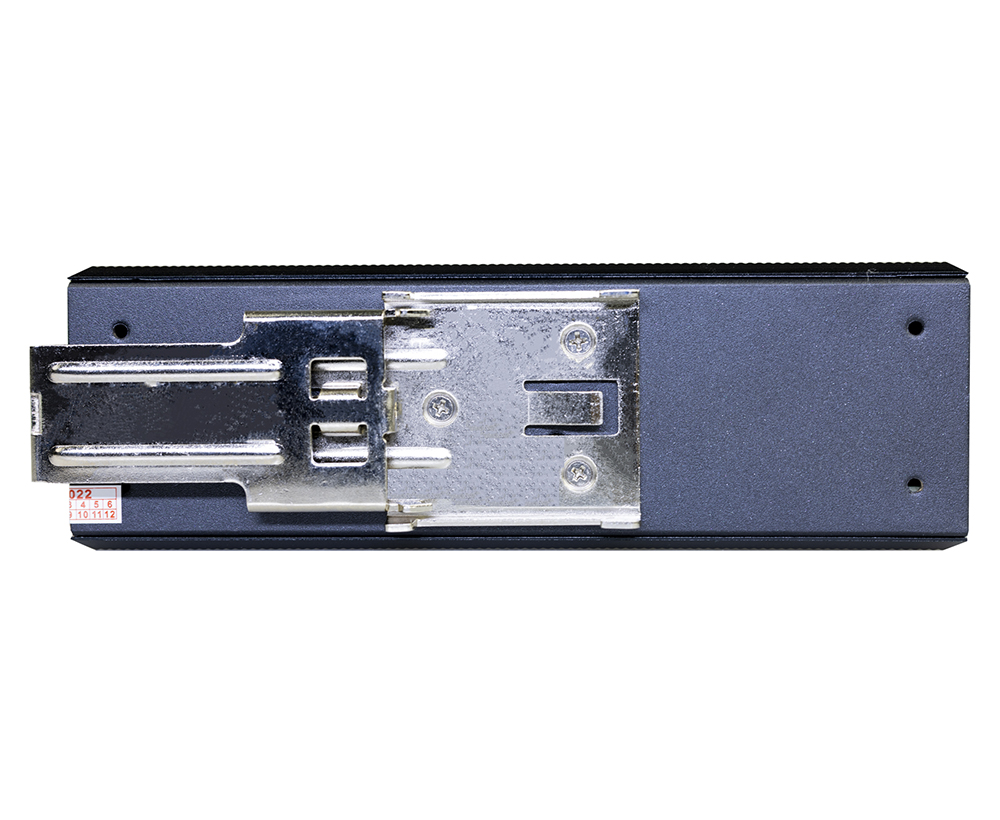

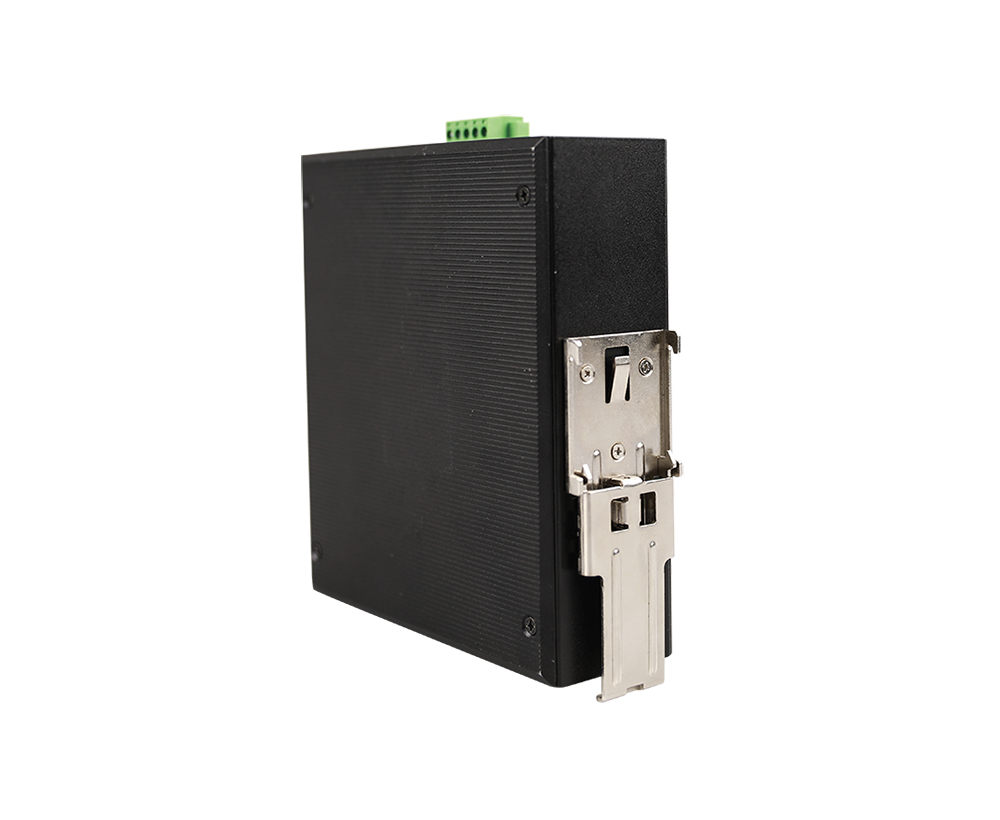

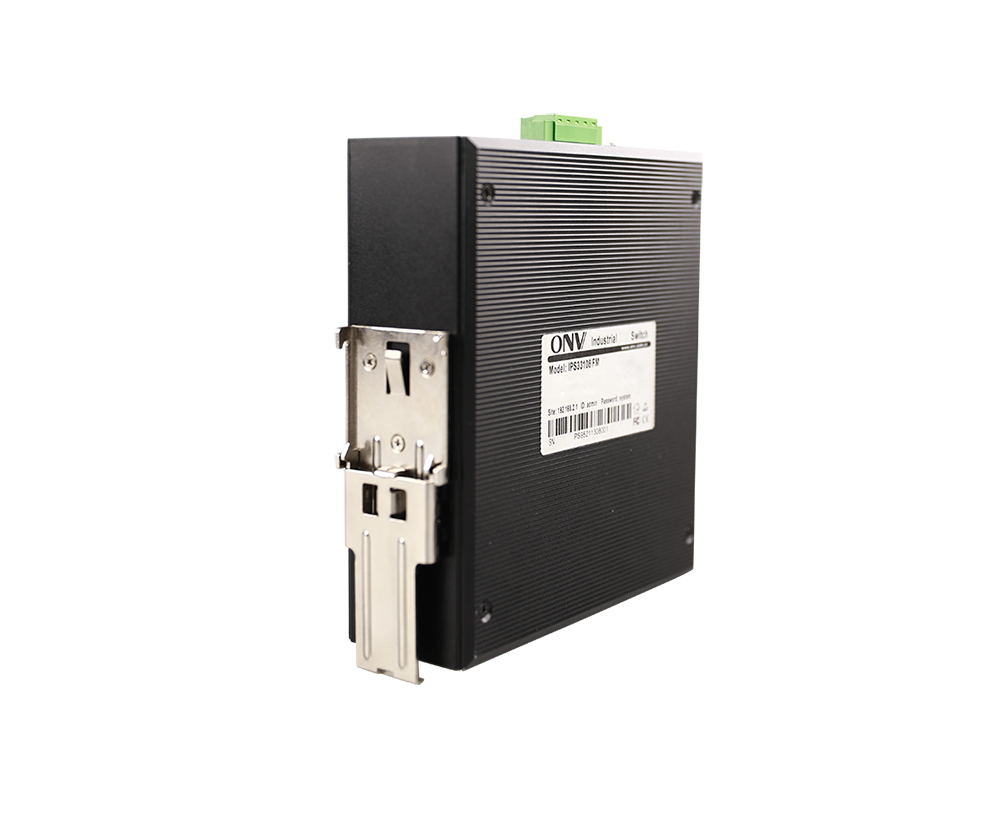

Instalación	Escritorio, 35mmDINRPor Ail
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase B IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de transmisión: ± 4kV; cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz)-80MHz IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Control de flujo IEEE 802.3x (dúplex completo), ajuste de protección de temperatura de puerto Limite la velocidad del tráfico de mensajes en los puertos entrantes y salientes, con la mini granularidad de 64Kbps
Característica L3	Protocolo ARP max 1024 entradas Enrutamiento estático/enrutamiento predeterminado max 128 entradas Soporte de gestión de red L2, gestión IPV4/ IPV6 Soporte de enrutamiento y reenvío L3, y soporte de comunicación entre diferentes segmentos de red y diferentes VLAN
VLAN	Configuración de puertos de Access, Trunk, Hybrid VLAN basado en MAC, VLAN de voz, configuración QinQ VLAN basado en el protocolo, 4K VLAN basado en el puerto, IEEE802.1q
Agregación de puertos	LACP, agregación estática, 5 grupos de agregación máximos y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red en anillo	G.8032 (ERPS), 255 Ring a lo sumo, Max 1024 dispositivos por anillo, Tiempo de recuperación inferior a 20ms
Multicast	MLD Snooping, VLAN del Multicast, IGMP Snooping v1/v2/v3, grupos máximos del multicast 1024, registro rápido hacia fuera
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Redirección basada en el flujo, limitación de velocidad basada en el flujo Filtrado de paquetes basado en flujo, Marca de prioridad/Observación 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/DSCP Diff-Serv QoS, algoritmo de programación de colas (SP, WRR, SP WRR)
ACL	Entrega ACL basado en puerto y VLAN. La función de filtrado de paquetes L2-L4 puede coincidir con los primeros 80 bytes del mensaje y proporcionar una definición de ACL basada en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
