10G uplink 28-port L3 manejó el interruptor industrial de Ethernet

Modelo： ONV-IPS38028FM

El interruptor industrial manejado L3 de Ethernet con los puertos RJ45 de los 24*10/100/1000M y 4*1/10G uplink los puertos de la fibra de SFP. Tiene una fuente de alimentación dual redundante incorporada, apoya la entrada del terminal de la energía de 2AC DC, y 1U/19 "instalación del gabinete.

Quiero hacer una investigación

Información general
Especificación técnica

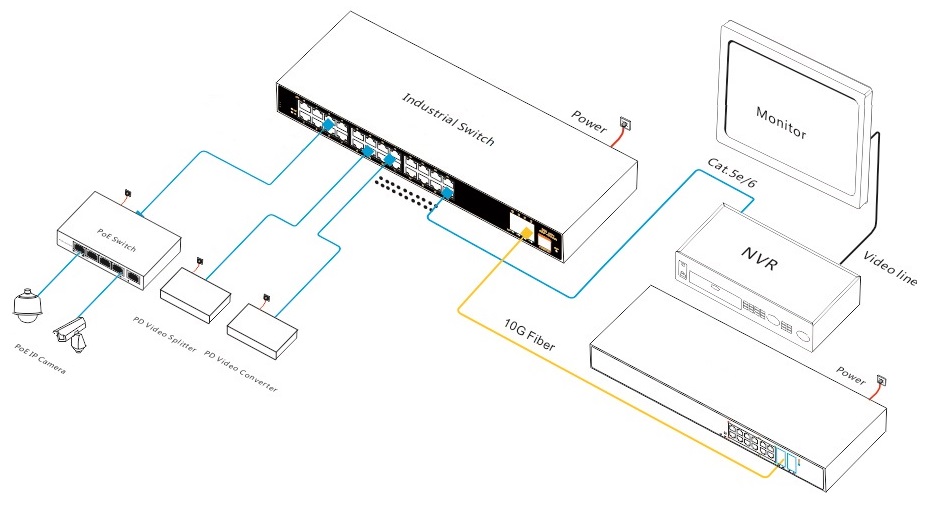

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-IPS38028FMEs un 10G de enlace ascendente gestionado E industrialPor thernetFibraInterruptor desarrollado independientemente por ONV. Tiene24* 10/100/1000Base-TAdaptativoPuertos RJ45 y 4*1/10GUplinkPuertos de la fibra de SFP +. Cada puerto puede soportar el reenvío de velocidad de cable.

ElONV-IPS38028FMTiene funciones de administración de red L3, admite administración IPV4/IPV6, enrutamiento dinámico y reenvío de velocidad de línea completa, mecanismo de protección de seguridad completo, estrategia ACL/QoS perfecta y funciones VLAN ricas para una fácil administración y mantenimiento. Soporta varios protocolos de red de anillo redundante de grado industrial, cada puerto puede formar un anillo para apoyar la cadena, estrella, estrella doble, anillo, anillo tangente, anillo de intersección, anillo acoplado, y la red de anillo se auto-repara dentro de 20ms. Admite la gestión remota y coopera con ONV-NMS plataforma de gestión de red para la gestión de clústeres para lograr una gestión de red de punto ciego de rango completo. Cumpliendo con el diseño y los materiales de productos industriales, tiene una excelente adaptabilidad a los entornos de sitios industriales (incluida la estabilidad mecánica, la adaptabilidad del entorno climático, la adaptabilidad del entorno electromagnético, etc.). Es adecuado para escenarios industriales como transporte inteligente, transporte ferroviario, industria energética, minería, petróleo, transporte marítimo, metalurgia y construcción de energía verde para formar una red de comunicación económica, eficiente, estable y confiable.

CARACTERÍSTICA

Acceso Gigabit, enlace ascendente 1/10G SFP + puerto de fibra

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.

◇SUpportPuerto Gigabit RJ45 y puerto de fibra SFP + de enlace ascendente 1/10G para cumplir con los requisitos de red de varios escenarios.

Seguridad

◇Aislamiento del puerto de apoyoYSupresión de la tormenta de transmisión portuaria.

◇Soporte IP MAC puerto VLAN cuádruple combinación flexible función vinculante.

◇Admite autenticación 802.1X para proporcionar funciones de autenticación para computadoras LAN y controlar el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

FuerteCapacidad de procesamiento empresarial

◇Soporte ERPS red de anillo y STP/RSTP/MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Soporte QoS, basado en puerto, basado en 802,1 P,Y tres modos de prioridad basados en DSCP y cuatro algoritmos de programación de cola: la luz, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWRYLink.

◇Fuente de alimentación de desarrollo propio, fuente de alimentación dual redundante proporciona una salida de potencia estable a largo plazo.

◇Bajo consumo de energía, sin ventilador, carcasa de acero galvanizado, una combinación de disipador de calor de aleación de aluminio y una excelente disipación de calor aseguran el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇Admite RMON, registro del sistema y estadísticas de tráfico de puertos para facilitar la optimización y transformación de la red.

◇Apoye HTTPS, SSSL3, SSHV1/V2, y otros métodos de la encripción, haciendo la gestión más segura.

◇Admite LLDP, lo que facilita que el sistema de administración de red consulte y determine el estado de la comunicación del enlace.

◇Soporte de gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), y otra gestión diversificada y mantenimiento.

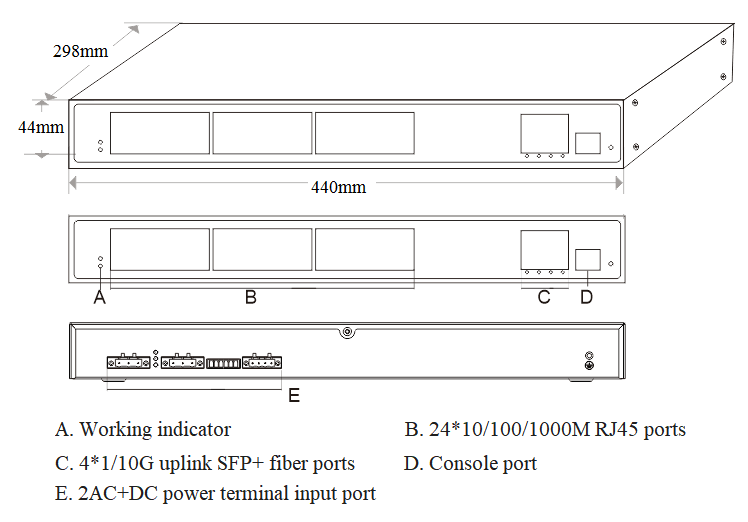

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS38028FM	L3 manejó el interruptor industrial de Ethernet con los puertos RJ45 de los 2410/100/1000M y 41/10G uplink los puertos de la fibra de SFP +. Tiene una fuente de alimentación dual redundante incorporada, apoya la entrada terminal de la energía de 2AC + DC, y 1U/19 "instalación del gabinete.	2*60W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	28-port 10G uplink manejó el interruptor industrial de Ethernet	1	SET
	Cable de alimentación de CA	1	PC
	Cable adaptador RJ45-DB9	1	PC
	Kit de montaje	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
Módulo de 1,25G Optica	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial de SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G-SC	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-G-SC	Módulo óptico SFP industrial, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de 10G Optica	6630-G	Módulo óptico industrial de SFP +, 10G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 300m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-G	Módulo óptico industrial de SFP +, fibra dual monomodo 10G 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-33-G	Módulo óptico industrial de SFP +, sola fibra monomodo 10G TX1330nm/ RX1270nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-27-G	Módulo óptico industrial de SFP +, sola fibra monomodo 10G TX1270nm/ RX13300nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC

PRODUCTO RELACIONADO

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS38028FM
Características de la interfaz
Puerto fijo	1 * puerto de la consola (115200,N,8,1) 2 * puertos de entrada de potencia AC100-240V Puerto del interruptor de alarma de apagado (FAULT) 41/10G uplink puertos de fibra SFP (datos) Puertos de 2410/100/1000Base-T RJ45 (datos) 2 * puertos de entrada de potencia DC12-48V (soporte de protección anti-reversa)
Puerto Ethernet	El puerto 1-24 puede apoyar la auto-detección 10/100/1000Base-T, autoadaptación llena/semidúplex de MDI/MDI-X
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP(≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T:Gato5eOUTP posterior(≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, 850nm/ 0-300m(10G), monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Tipo de gestión de red	L3
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	176Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	95.23Mpps
CPU(Hz)	500M
DRAM	2G
FLASH	128M
Mac	32K
Memoria de búfer	32M
Marco Jumbo	9,6 K
Indicador LED	Potencia: PWR (amarillo), Sistema: SYS (amarillo), Red: Link (amarillo), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí
Suministro de energía
PWR total/voltaje de entrada	60W (AC100-240V)
Consumo de energía	Espera <25W, carga completa <45W
Suministro de energía	Fuente de alimentación incorporada, AC 100 ~ 240V 50-60Hz, 0.65A
Puerto de entrada de energía	Puerto del interruptor de alarma, 2 * puertos de entrada de energía de CA, 2 * puertos de entrada de DC12-48V Diseño de puerto de potencia de entrada dual: prioridad de fuente de alimentación de CA para apoyar la protección de conexión anti-reversa, y cambia automáticamente a la conexión de CC cuando falla la alimentación.
Parámetro físico
Operación Temp/Humedad	-40 °C ~ + 80 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 °C ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	44029844mm
Peso neto/bruto	3,9 kg/4,7 kg
Instalación	Escritorio, gabinete de 1U/19”
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22(EN55022) de la FCC: Clase B IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2(ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m,1000A/m,1-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/DM ± 2kV, cable de datos: ± 4kV
MEchanicalPRoperties (propiedades)	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Ajuste de la protección de la temperatura del puerto Sueño automático sin puerto de conexión Control de flujo IEEE 802.3x (dúplex completo) Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Diagnosis digital en tiempo real óptica del puerto DDMI de SFP Limite la tasa de tráfico de paquetes en los puertos entrantes y salientes, la mini granularidad es de 64Kbps.
Característica L3	Pingv6, Telnetv6, TFTPV6, DNSv6, ICMPv6 Los puertos de IPV4/IPV6 VLANIF cada apoyan hasta 128 Ruta estática IPV4/IPV6/ruta predeterminada, máximo 128 entradas IPV4 igual costo de enrutamiento, IPV4/IPV6 VRRP máximo 255 grupo Protocolo NG, max 1000 entradas, protocolo ARP, max 1000 entradas Función de gestión de red L3, gestión de pila dual IPV4/IPV6 Enrutamiento dinámico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas de enrutamiento OSPFv3, BGP , RIPng, gestión IPV6, 1000 entradas de enrutamiento Enrutamiento dinámico IPV6 Enrutamiento y reenvío L3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN
VLAN	VLAN de voz, configuración QinQ, IEEE 802.1q VLAN basada en MAC, VLAN basada en el protocolo 4K VLAN basado en puerto, configuración de puerto de acceso, troncal, híbrido.
Agregación de puertos	Agregación dinámica LACP, Agregación estática, Máx. 14 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red de anillo industrial	G.8032 (ERPS), tiempo de recuperación inferior a 20ms, 255 Ring como máximo, máx. 254 dispositivos por anillo.
Multicast	MLD Snooping, VLAN de multidifusión, cierre de sesión rápido, IGMP Snooping v1/v2/v3, Max 1024 grupos de multidifusión
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Limitación de velocidad basada en flujo, redirección basada en flujo Algoritmo de programación de colas (SP, WRR, SP WRR) Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/DSCP, Diff-Serv QoS, marca de prioridad/observación
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Protección de direcciones de origen IP Función de detección de intrusiones ARP Función de limitación de velocidad de mensaje ARP Supresión del mensaje de difusión del puerto Certificación AAA & RADIUS & TACACS SSL garantiza la seguridad de la transmisión de datos Anti-DoS ataque, dirección MAC agujero negro Aislamiento de puertos, mecanismo de respaldo de datos de host Limitar el número de direcciones MAC aprendidas Función de enlace cuádruple del puerto IP MAC VLAN Gestión jerárquica del usuario y protección de contraseña SSH 2,0 proporciona un canal cifrado seguro para el inicio de sesión del usuario Autenticación IEEE802.1X/autenticación de dirección MAC centralizada
DHCP	Servidor DHCP, Cliente DHCP, Retransmisión DHCP, DHCP Snooping
Gestión	Registro de trabajo del sistema, copia de seguridad de sistema dual Reloj NTP, comprobación del estado de utilización en tiempo real de la CPU Restaurar con un solo clic, protocolo de descubrimiento de capa de enlace LLDP FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas SNMP V1/V2/V3, detección de ping, gestión de red web (https) Configuración de línea de comandos CLI de consola/módem AUX/Telnet/SSH2.0 Detección de estado de longitud de cable, operación de APP móvil y mantenimiento Gestión de clúster de plataforma de gestión de red ONV-NMS (nube de PC)
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
