Conmutador Ethernet industrial gestionado L2 de 6 puertos Gigabit uplink

Modelo： ONV-IPS31064FM

El interruptor industrial manejado L2 de Ethernet con los puertos RJ45 de los 4*10/100M y los 2*10/100/1000M uplink los puertos RJ45 y los 2*100/1000M uplink puertos combinados de la fibra de SFP. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

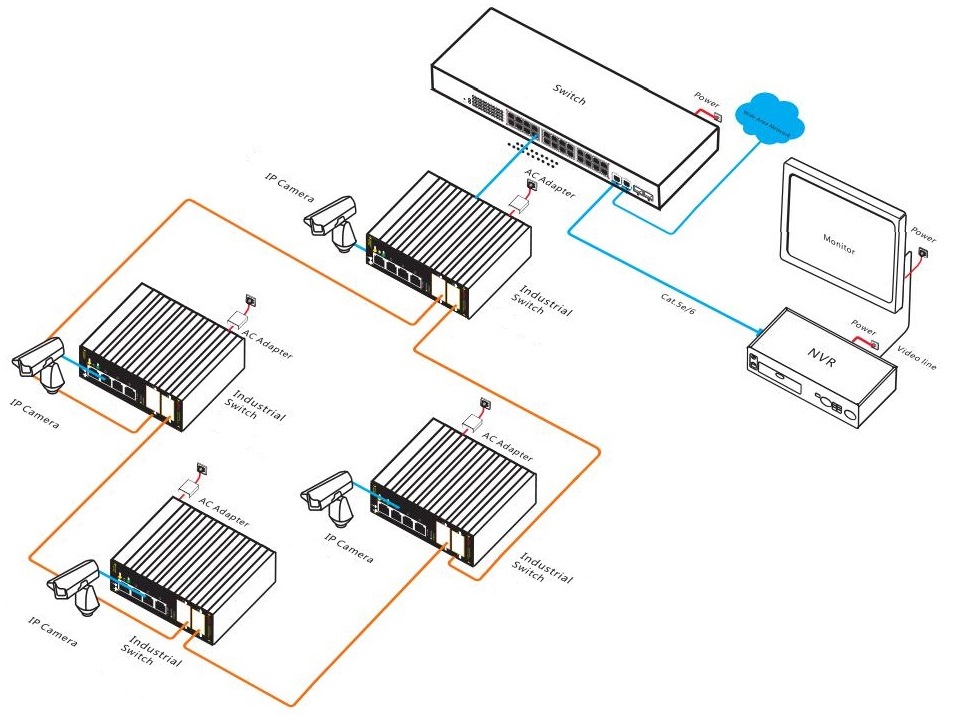

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

La ONV-IPS31064FM es un gigabit uplink manejó el interruptor industrial de Ethernet desarrollado independientemente por ONV. Tiene4* 10/100Base-TXPuertos RJ45 y2*10/100/1000Base-T uplink los puertos RJ45 y 2*100/1000Base-X uplink los puertos combinados de la fibra de SFP.Cada puerto puede soportar el reenvío de velocidad de cable.

El ONV-IPS31064FM adopta una nueva generación de hardware de alto rendimiento y plataforma de software, apoya un mecanismo completo de la protección de seguridad, la estrategia perfecta de ACL/QoS y la función flexible del VLAN para la gestión y el mantenimiento fáciles, y cubre las necesidades de los usuarios de la gestión fácil, de la alta seguridad y del establecimiento de una red barato del equipo de red. Adopta una carcasa de aleación de aluminio y tiene una excelente adaptabilidad a los entornos de sitios industriales (incluida la estabilidad mecánica, la adaptabilidad del entorno climático, la adaptabilidad del entorno electromagnético, etc.). Es adecuado para escenarios industriales como transporte inteligente, transporte ferroviario, industria energética, minería, petróleo, transporte marítimo, metalurgia y construcción de energía verde para construir redes de comunicación económicas, eficientes, estables y confiables.

CARACTERÍSTICA

Acceso del 100M, uplink el puerto combinado de la fibra de RJ45/SFP

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Admite el puerto RJ45 y el puerto combinado de fibra Gigabit uplink RJ45/SFP, que permite a los usuarios construir redes de forma flexible para satisfacer las necesidades de varios escenarios.

Seguridad

◇Función de enlace IP + MAC + Port.

◇Apoye el aislamiento del puerto y la supresión de la tormenta de la difusión del puerto.

◇Admite autenticación 802.1X, proporciona función de autenticación para computadoras LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Fuerte capacidad de procesamiento de negocios

◇Admite el protocolo de árbol de producción STP/RSTP/MSTP y elimina los bucles de capa 2 para lograr la copia de seguridad del enlace.

◇Soporte IEEE 802.1Q VLAN, los usuarios pueden dividir VLAN de manera flexible según las necesidades y admitir la configuración QinQ.

◇Admite la agregación estática y la agregación dinámica para aumentar eficazmente el ancho de banda del enlace para lograr el equilibrio de carga y el respaldo del enlace para mejorar la confiabilidad del enlace.

◇Apoye QoS, tres modos de la prioridad basados en el puerto, basado en 802,1 P, y basado en DSCP, y cuatro algoritmos de programación de la cola de la luz de la salida, SP, WRR, y SP WRR.

◇Admite ACL para filtrar paquetes de datos mediante la configuración de reglas de coincidencia, operaciones de procesamiento y permisos de tiempo, y proporciona estrategias de control de acceso de seguridad flexibles.

◇El protocolo del multicast de la ayuda IGMP V1/V2, IGMP Snooping cumple los requisitos del acceso de la vigilancia video de alta definición del multi-terminal y de la videoconferencia.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR y Link.

◇Bajo consumo de energía, sin ventilador, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Soporte de monitoreo de CPU y monitoreo de memoria.

◇Apoye HTTPS, SSSL3, SSHV1/V2, y otros métodos de la encripción, haciendo la gestión más segura.

◇Gestión de la red de la Web de la ayuda, SNMP (v1/v2/v3), y otra gestión y mantenimiento diversificados.

◇Admite RMON, registro del sistema y estadísticas de tráfico de puertos para facilitar la optimización y transformación de la red.

◇Soporte LLDP para facilitar el sistema de gestión de red para consultar y juzgar el estado de la comunicación del enlace.

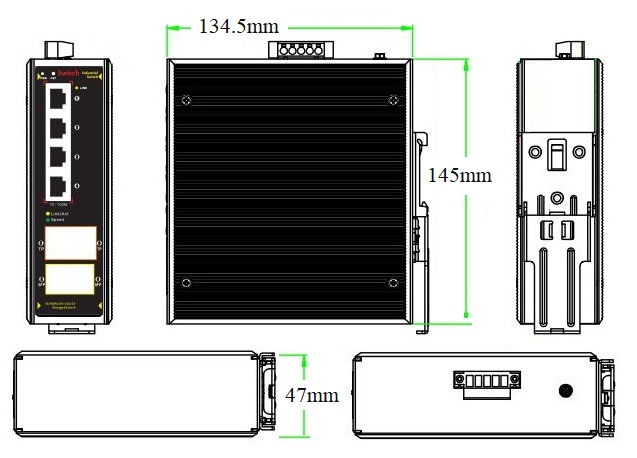

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS31064FM	El interruptor industrial manejado L2 de Ethernet con los puertos RJ45 de los 410/100M y los 210/100/1000M uplink los puertos RJ45 y los 2*100/1000M uplink puertos combinados de la fibra de SFP. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.	24W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	6-port gigabit uplink manejó el interruptor industrial de Ethernet	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
155M OPtical MOdule	5315-114-G	Módulo óptico SFP industrial,El 155MSoltero-Modo de fibra dual 1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	1313-20-G	Módulo óptico industrial de SFP,El 155MSoltero-ModoSolteroFibra 1310nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	1315-20-G	Módulo óptico industrial de SFP, el 155MSoltero-ModoSolteroFibra,Distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
1,25G OPtical MOdule	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial de SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-SC-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-SC-G	Módulo óptico SFP industrial, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
PotenciaMódulo	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-24

Carril DIN 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A

Voltaje de salida: DC24V, 1.0A

Temperatura de operación: -40 ℃ a + 70 ℃

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS33064FM	L2 + manejó el interruptor industrial de la fibra de Ethernet con los puertos RJ45 de los 410/100/1000M y los 2100/1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.
ONV-IPS33108FM	El interruptor industrial manejado L2 + de la fibra de Ethernet con los puertos RJ45 de los 810/100/1000M y los 2100/1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.
ONV-IPS33012FM	El interruptor industrial manejado L2 + de la fibra de Ethernet con los puertos RJ45 de los 210/100/1000M y el 12100/1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.
ONV-IPS33148FM	El interruptor industrial manejado L2 + de la fibra de Ethernet con los puertos RJ45 del 1010/100/1000M y los 4100/1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.
ONV-IPS33168FM	El interruptor industrial manejado L2 + de la fibra de Ethernet con los puertos RJ45 de los 810/100/1000M y los 8100/1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS31064FM
Características de la interfaz
Puerto fijo	Puertos de 410/100Base-TX RJ45 (datos) 210/100/1000Base-T uplink puertos RJ45 (datos) 2*100/1000Base-X uplink puertos de fibra SFP (puertos combinados) (datos) 2 sets V , V-puertos redundantes de la energía de DC (terminal de 5P Phoenix)
Puerto Ethernet	El puerto 1-4 puede soportar 10/100Base-TX y el puerto 5-6 puede soportar 10/100/1000Base-T(X) auto-detección, full/ half-duplex MDI/ MDI-X autoadaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Interfaz de fibra óptica Gigabit, defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	14,8 Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	3,57Mpps
Mac	16K
Memoria de búfer	4M
JumboFPor Rame	10K
LED Indicador	Potencia: PWR (Verde), Red: Link, Link/Act (Amarillo), Rate: Velocidad (Verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor de reinicio durante 10s y libérelo para restaurar la configuración de fábrica
Suministro de energía
Consumo de energía	Standby<5W,Carga completa<8W
Voltaje de trabajo	DC12-48V, terminal industrial de 5P Phoenix, protección anti-reversa de la ayuda
Suministro de energía	No, opcional24V/24W Fuente de alimentación industrial
Parámetro físico
Operación Temp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión(L * W * H)	145134,547mm
Peso neto/bruto	0,7Kg/0,9Kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase B IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Control de flujo IEEE 802.3x (dúplex completo) Broadcast storm control basado en la velocidad del puerto Limitar la velocidad del tráfico de mensajes en los puertos de entrada y salida mini granularidad es de 64Kbps
VLAN	4K VLAN basado en puerto, IEEE 802.1q, configuración QinQ, VLAN basado en protocolo
Agregación de puertos	LACP, agregación manual, máximo 3 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Multicast	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 64 grupos de multidifusión, Salida rápida
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	QoS Diff-Serv, Marca de prioridad/Observación Algoritmo de programación de colas (SP,WRR,SP WRR) 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/DSCP
ACL	La función de filtrado de paquetes L2-L4 puede coincidir con los primeros 80 bytes del mensaje y proporcionar una definición de ACL basada en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Función de enlace de puerto IP MAC, aislamiento de puerto, supresión de tormentas de difusión de puerto
DHCP	Cliente DHCP, DHCP Snooping, Retransmisión DHCP
Gestión	Reloj NTP, restauración con un solo clic, SNMP V1/V2/V3, registro de trabajo del sistema, gestión de red web (https)
