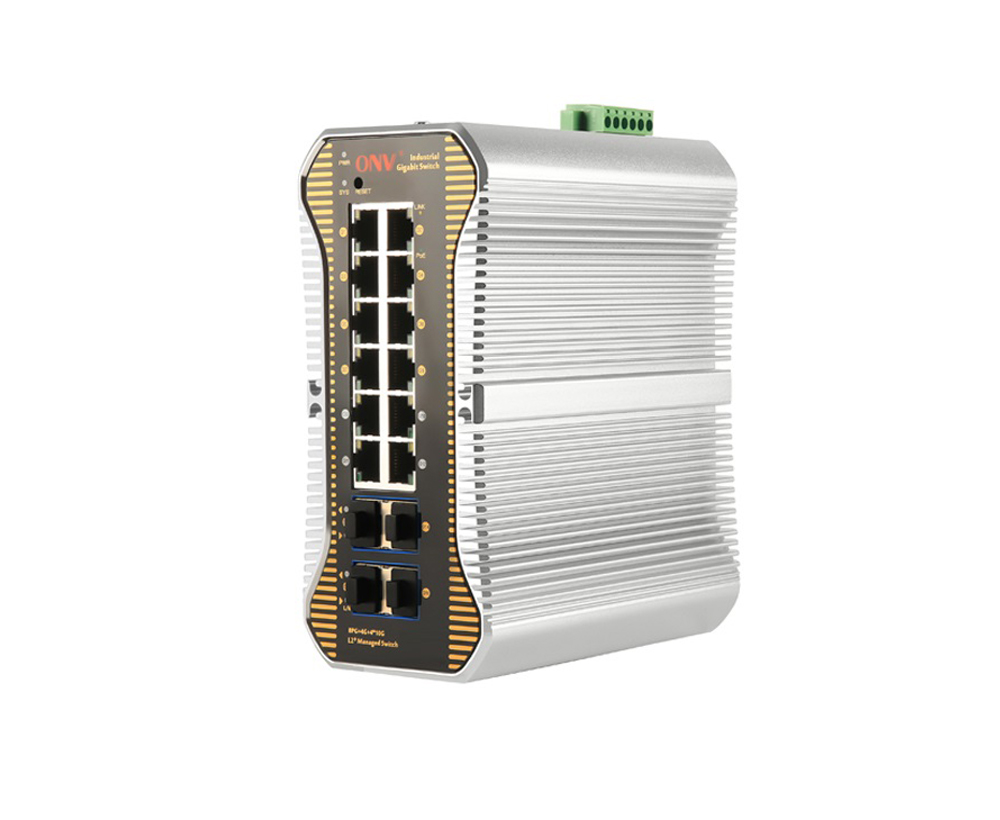

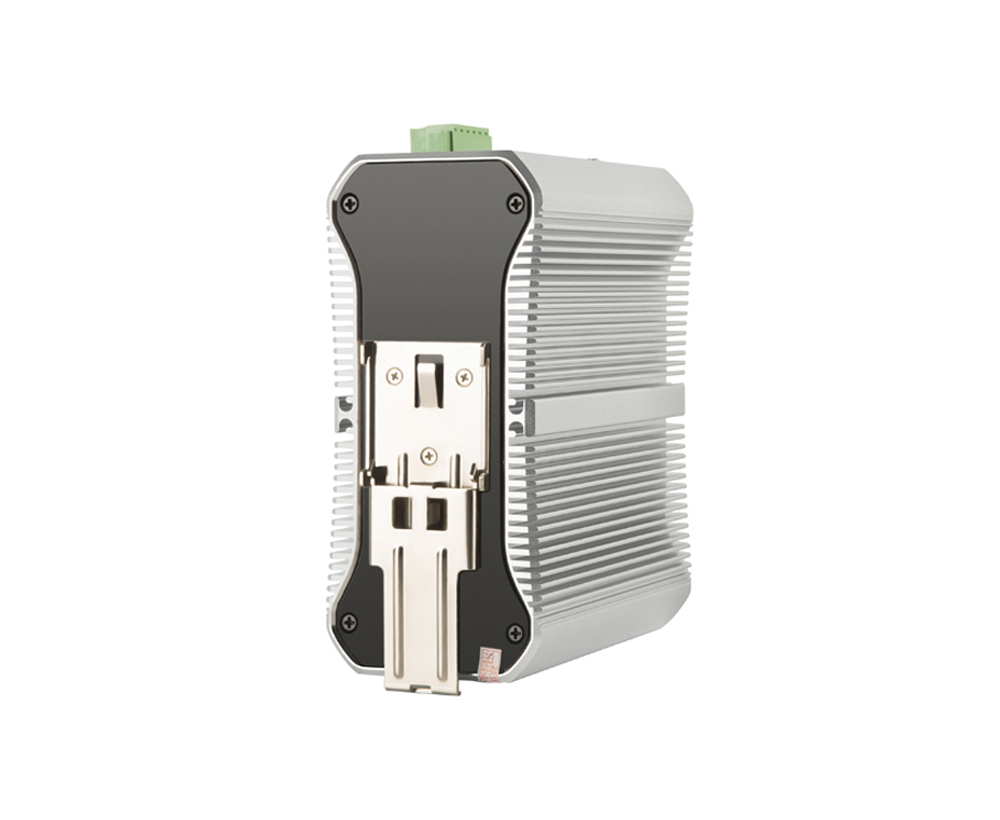

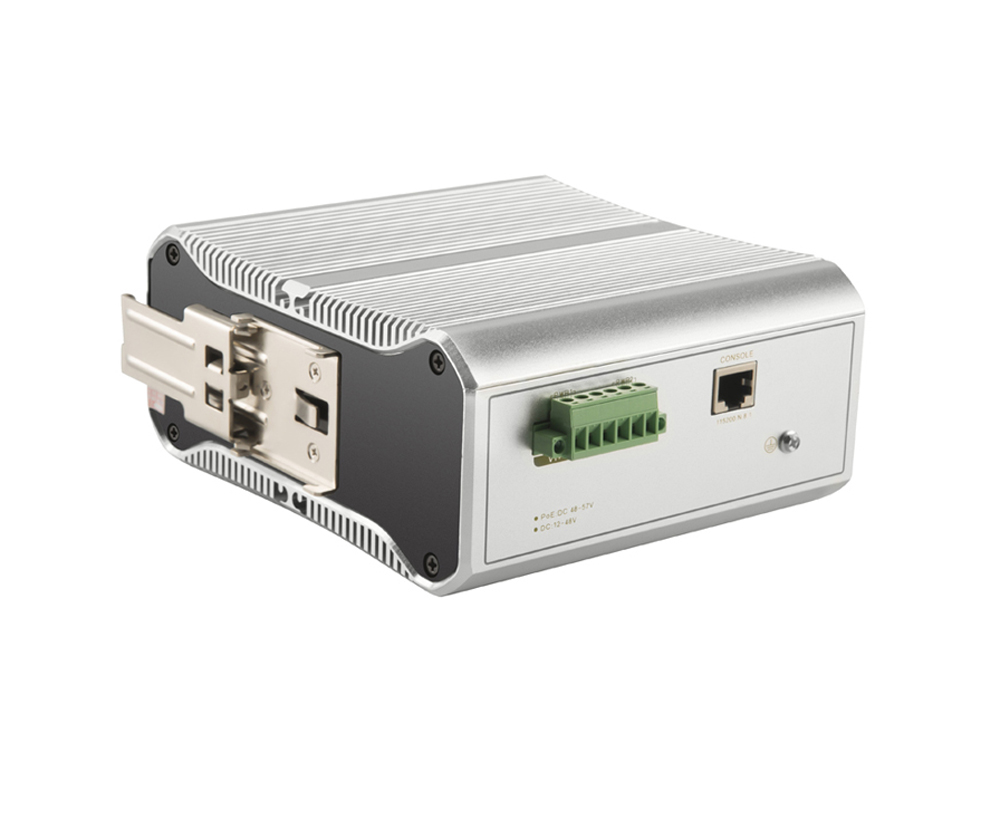

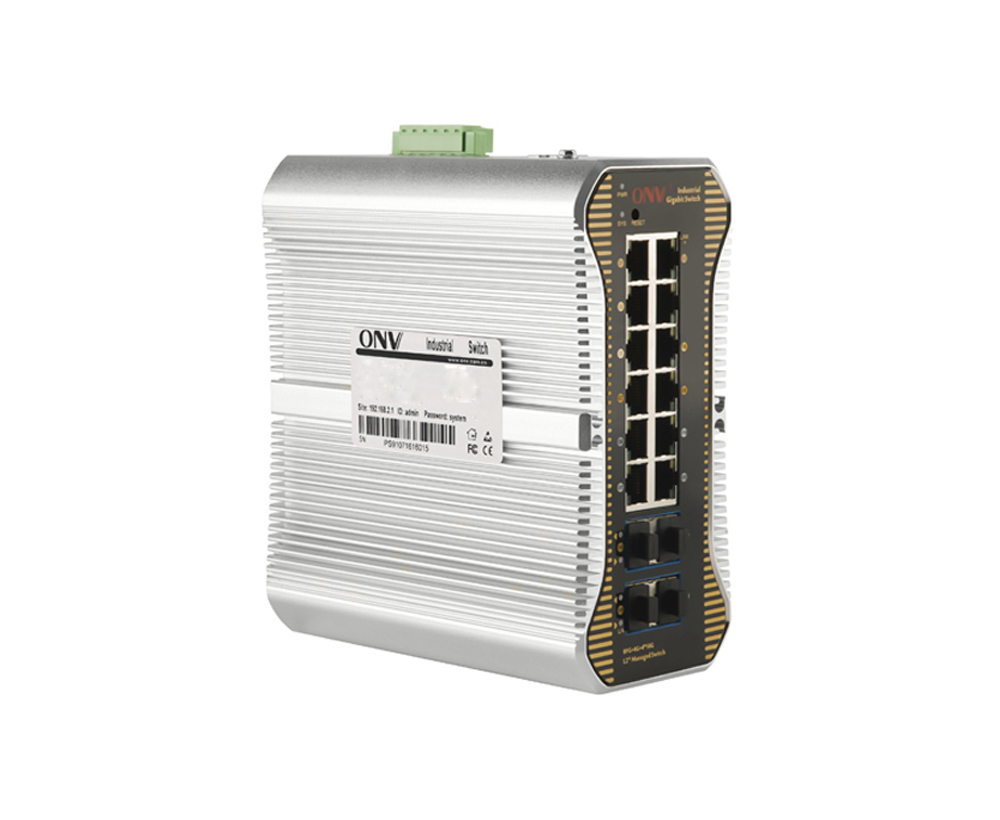

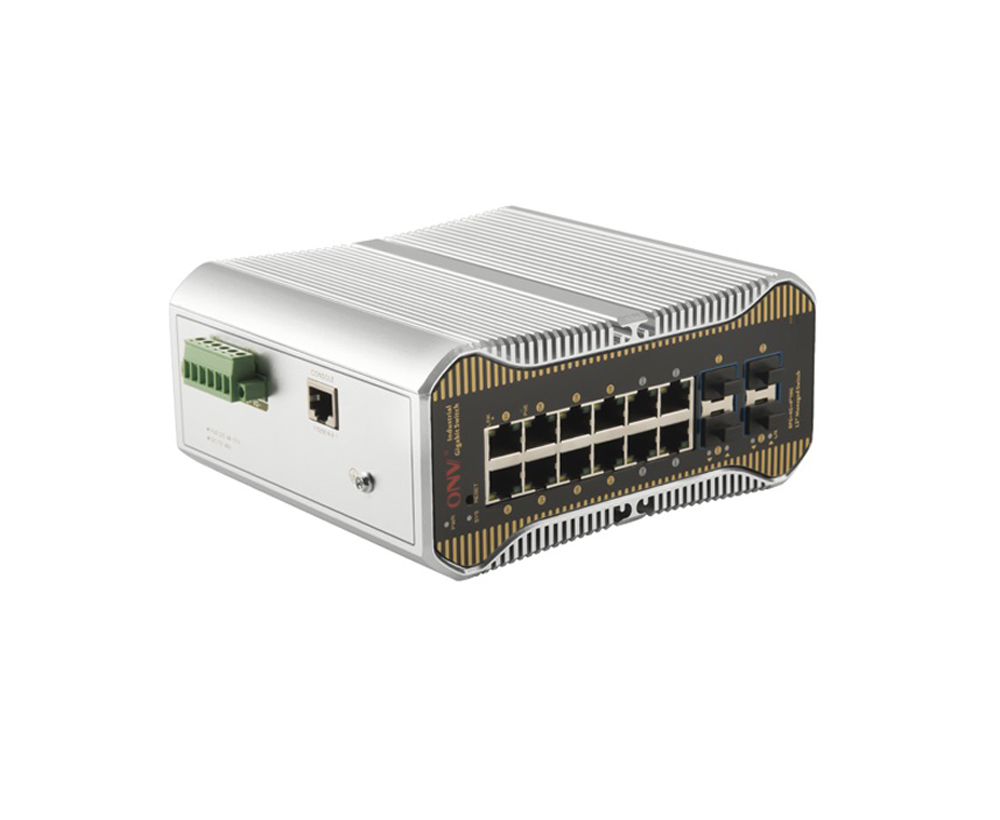

10G uplink 16-port L2 manejó el interruptor industrial de Ethernet

Modelo： ONV-IPS36168FM

El interruptor industrial manejado L2 de la fibra de Ethernet con los puertos RJ45 del 12*10/100/1000M y 4*1/10G uplink los puertos de la fibra de SFP. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

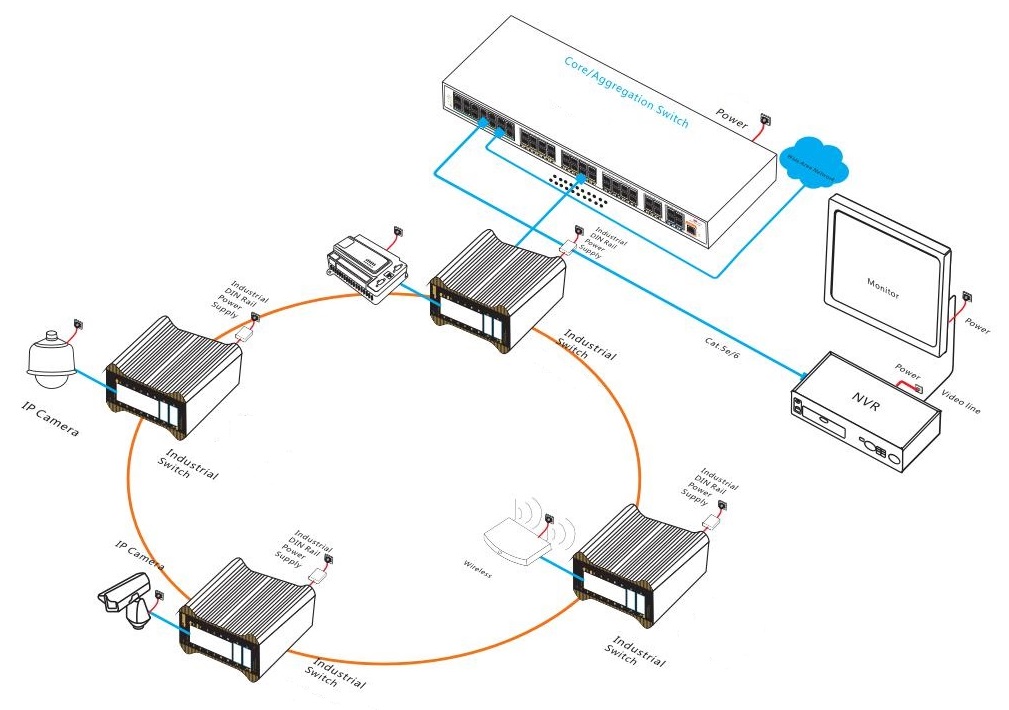

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-IPS36168FMEsUn enlace ascendente 10G manejó industrialConmutador de fibra Ethernet desarrollado independientemente por ONV.Tiene 12*10/100/1000Base-TAdaptativoPuertos RJ45 y 4*1/10GPuertos de la fibra de SFP + del uplink. Cada reenvío de la alambre-velocidad de la ayuda del puerto.

ElONV-IPS36168FMTieneL2 +Función de gestión de red, admite gestión IPV4/IPV6, reenvío de ruta estática, mecanismo de protección de seguridad completo, política ACL/QoS completa y funciones VLAN ricas para una fácil gestión y mantenimiento. Soporta múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad de enlace y la confiabilidad de la red, y puede restaurar rápidamente las comunicaciones cuando falla una red unidireccional. Asegure la comunicación ininterrumpida para aplicaciones importantes. De acuerdo con las necesidades de la aplicación, varias configuraciones de servicios de aplicaciones, como administración de puertos, administración de direcciones de enrutamiento, control de flujo de puertos, división de VLAN, IGMP, política de seguridad y otros métodos de administración de red se llevan a cabo a través de Web, CLI, SNMP, Telnet y otros métodos de administración de red. Cumple con las necesidades de varios entornos de aplicaciones Ethernet industriales y es adecuado para establecer redes de comunicación económicas, eficientes, estables y confiables en escenarios industriales como transporte inteligente, transporte ferroviario, industria energética, minería, petróleo, transporte marítimo, metalurgia y construcción de energía verde.

CARACTERÍSTICA

Puerto gigabit completo, uplink 1/10G SFP + puerto de fibra

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇Soporte de puerto Ethernet y combinación de puerto SFP, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuerte capacidad de procesamiento de negocios

◇Soporte ERPS red de anillo y STP/RSTP/MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇El protocolo del multicast de la ayuda IGMP V1/V2/v3 y IGMP Snooping cubre las necesidades de la vigilancia video de alta definición del multi-terminal y del acceso de la videoconferencia.

Seguridad

◇Aislamiento de puertos y control de tormentas.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, y RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link y L/A.

◇Bajo consumo de energía, sin ventilador, carcasa de aluminio, excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Apoya la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud del cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Varios métodos de gestión y mantenimiento, como gestión de redes web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

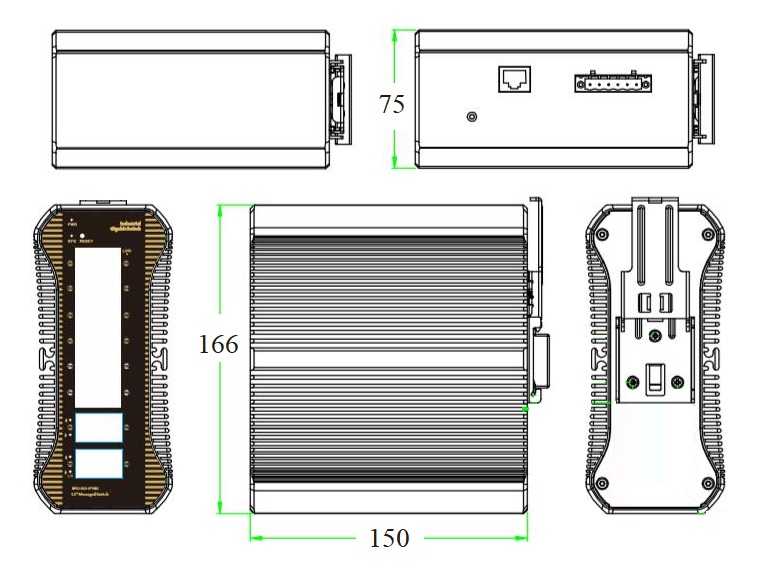

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS36168FM	El interruptor industrial manejado L2 de la fibra de Ethernet con los puertos RJ45 del 1210/100/1000M y 41/10G uplink los puertos de la fibra de SFP. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.	24V/36W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	16-port 10G uplink manejó el interruptor industrial de Ethernet	1	SET
	Línea RJ45-DB9	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G ElPtical Módulo	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m, interfaz del LC. Función DDM y soportes de conexión en caliente.	PC
	2632-G	Módulo óptico industrial de SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: los 20km, interfaz del LC. Función DDM y soportes de conexión en caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC. Función DDM y soportes de conexión en caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC. Función DDM y soportes de conexión en caliente.	PC
	2612-T-SC-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-SC-G	Módulo óptico SFP industrial, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
PotenciaMódulo	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC
10G OPtical Módulo	6630-G	Módulo óptico industrial de SFP +, 10G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 300m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-G	Módulo óptico industrial de SFP +, fibra dual monomodo 10G 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-33-G	Módulo óptico industrial de SFP +, sola fibra monomodo 10G TX1330nm/ RX1270nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-27-G	Módulo óptico industrial de SFP +, sola fibra monomodo 10G TX1270nm/ RX13300nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 36W

GWS-DP36-24

Carril DIN 36W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 0.56A

Voltaje de salida: DC48V, 1.5A

Temperatura de operación: -40 ℃ a + 70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS36168FM
Características de la interfaz
FijosPInformación sobre ort	Puerto del interruptor de alarma de apagado (FAULT) 1 * puerto de la consola RS232 (115200, N, 8,1) 41/10G uplink puertos de fibra SFP (datos) 1210/100/1000Base-T uplink puertos RJ45 (datos) 2 sistema de V, puertos V-redundantes de la energía de DC (6 terminales de Phoenix del Pin)
Puerto Ethernet	Puerto 1-12 soporte 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Cable óptico/distancia	Multimodo: 850nm/ 0-500m, 850nm/ 0-300m (10G) Modo único: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	176Gbps (Sin bloqueo)
Reenvío Tasa @ 64byte	77,38Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
Mac	32K
Memoria de búfer	32M
JumboFPor Rame	9,6 K
LED Indicador	Sistema:SYS ()GReen,Red: Enlace ()YEllow), Puerto de fibra: L/A()GReen)
Reinicio del interruptor	Sí, mantenga presionado el interruptor de reinicio durante 10s y libérelo para restaurar la configuración de fábrica
Suministro de energía
WOrkingVPor oltage	DC12-48VPor ejemplo, 6Pin industrial Phoenix terminal, soporte anti-protección inversa.
Consumo de energía	Standby<16W,Carga completa<28W
Suministro de energía	No, opcional24V/36W Fuente de alimentación industrial
Parámetro físico
Operación TEMP/Humedad	-40~+80°C,5%~90% RHNo condensación
Almacenamiento TEMP/Humedad	-40~+85 °C,5%~95% RHNo condensación
Dimensión(L * W * H)	16615075mm
Peso neto/bruto	1,8 kg/2,1 kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase B IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	IEEE802.3X (dúplex completo) Ajuste de la protección de la temperatura del puerto Sueño automático sin puerto de conexión Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Diagnosis digital en tiempo real óptica del puerto DDMI de SFP El límite de velocidad del flujo del mensaje en el puerto de acceso, mini tamaño de partícula es 64Kbps.
L3Características	Protocolo ARP, max 1024 entradas Ruta estática/ruta predeterminada, max 128 entradas Función de gestión de red L2, gestión de pila dual IPV4/IPV6 Enrutamiento y reenvío L3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN
VLAN	Configuración de puertos de Access, Trunk, Hybrid VLAN basada en MAC, VLAN basada en el protocolo (4K) VLAN basada en el puerto, IEEE802.1q, VLAN de voz, configuración QinQ
Agregación de puertos	LACP, agregación estática Max 8 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red de anillo industrial	G.8032 (ERPS), tiempo de recuperación inferior a 20ms 250 anillo como máximo, Max 250 dispositivos por anillo.
Multicast	IGMP Snooping v1/v2/v3, Max 1024 grupos de multidifusión MLD Snooping, Multicast VLAN, mecanismo de salida rápida del usuario
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Algoritmo de programación de colas (SP, WRR, SP WRR) Limitación de velocidad basada en el flujo, filtrado de paquetes basado en el flujo Rredirección basada en el flujo, Diff-Serv QoS, Marca de prioridad/Observación 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/DSCP
ACL	ACL emitido basado en el puerto y VLAN L2-L4 función de filtrado de paquetes puede coincidir con los primeros 80 bytes del mensaje y proporcionar una definición de ACL basada en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Autenticación IEEE802.1X basada en puerto Dirección MAC el límite del número de aprendizaje SSL garantiza la seguridad de la transmisión de datos Aislamiento de puerto, dirección MAC el agujero negro Función de encuadernación de cuatro vías del puerto del IP MAC VLAN Gestión jerárquica del usuario y protección de contraseña AAA y RADIUS y TACACS certificación, inspección ARP Protección de dirección IP de origen, mecanismo de copia de seguridad de datos de host SSH 2,0 proporciona un canal cifrado seguro para el inicio de sesión del usuario Prevención de ataques DoS, supresión de mensajes de difusión de puertos Función de límite de velocidad de mensaje ARP, función de detección de intrusiones ARP
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP, Retransmisión DHCP
Gestión	Registro de trabajo del sistema, Protocolo de detección de la capa de enlace Reloj NTP, detección de longitud de cable, SNMP V1/V2/V3 Detección de ping, gestión de red web (HTTPS) Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Una recuperación del tecleo, estado de la utilización en tiempo real de la CPU de la visión FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas Configuración de línea de comandos CLI de consola/módem AUX/Telnet/ SSH2.0
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
