Modelo

ONV-IPS38168FM

InterfazCCaracterísticas

FijosPInformación sobre ort

Puerto del interruptor de alarma de apagado (FAULT)

4*1/10G uplink puertos de fibra SFP (datos)

12*10/100/1000Base-T RJ45 puertos (datos)

2 sistema de V, puertos V-redundantes de la energía de DC (6 terminales de Phoenix del Pin)

Puerto Ethernet

Puerto 1-12 soporte 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación

Transmisión de par trenzado

10BASE-T: Cat3,4,5 UTP (≤ 100 metros)

100BASE-TX: Cat5 o UTP posterior (≤ 100 metros)

1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)

Puerto de fibra óptica

1/10G SFP puerto de fibra óptica, por defecto no incluye módulo óptico(Opcional de modo único/multimodo, fibra única/módulo óptico de fibra dual. LC)

Expansión del puerto SFP

Turbo 2,5G módulo óptico de expansión overclocking y redes

ÓpticoCable/distancia

Multi-modo: 850nm/ 0-500M,850nm/ 0-3.00M (10G)

Modo único: 1310nm/ 0-40Km, 1550nm/ 0-120Km

Parámetro de chip

Tipo de gestión de red

L3

Protocolo de red

IEEE802.3 10BASE-T,IEEE802.3i 10Base-T,IEEE802.3u 100Base-TXIEEE802.3ab 1000Base-T,IEEE802.3z 1000Base-X

IEEE802.3Ae10GBase-LR/SR,IEEE802.3x

Modo de reenvío

Almacenar y reenviar(Velocidad completa del alambre)

Capacidad de conmutación

176Gbps(Sin bloqueo)

Reenvío

Tasa @ 64byte

77,38Mpps

CPU

500MHz

DRAM

2G

FLASH

128M

Mac

32K

Memoria de búfer

32M

JumboFPor Rame

9,6 K

LEDIndicador

Sistema:SYS()GReen,Red: Enlace()YEllow),FPuerto de iber: L/A()GReen

Reinicio del interruptor

Sí,Presione y mantenga presionado elReEstablecerCambiar durante 10s y liberarlo para restaurar la configuración de fábrica

Suministro de energía

WOrkingVPor oltage

DC12-48VPor ejemplo, 6Pin industrial Phoenix terminal, soporte anti-protección inversa.

Consumo de energía

Standby<16W,Carga completa<28W

Suministro de energía

No, opcional24V/36WFuente de alimentación industrial

Parámetro físico

Operación TEMP/Humedad

-40~+80°C,5%~90% RHNo condensación

Almacenamiento TEMP/Humedad

-40~+85 °C,5%~95% RHNo condensación

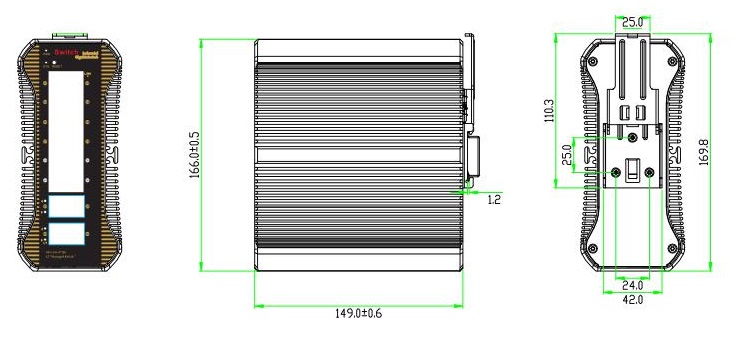

Dimensión(L * W * H)

166*150*75mm

Peso neto/bruto

1,8 kg/2,1 kg

Instalación

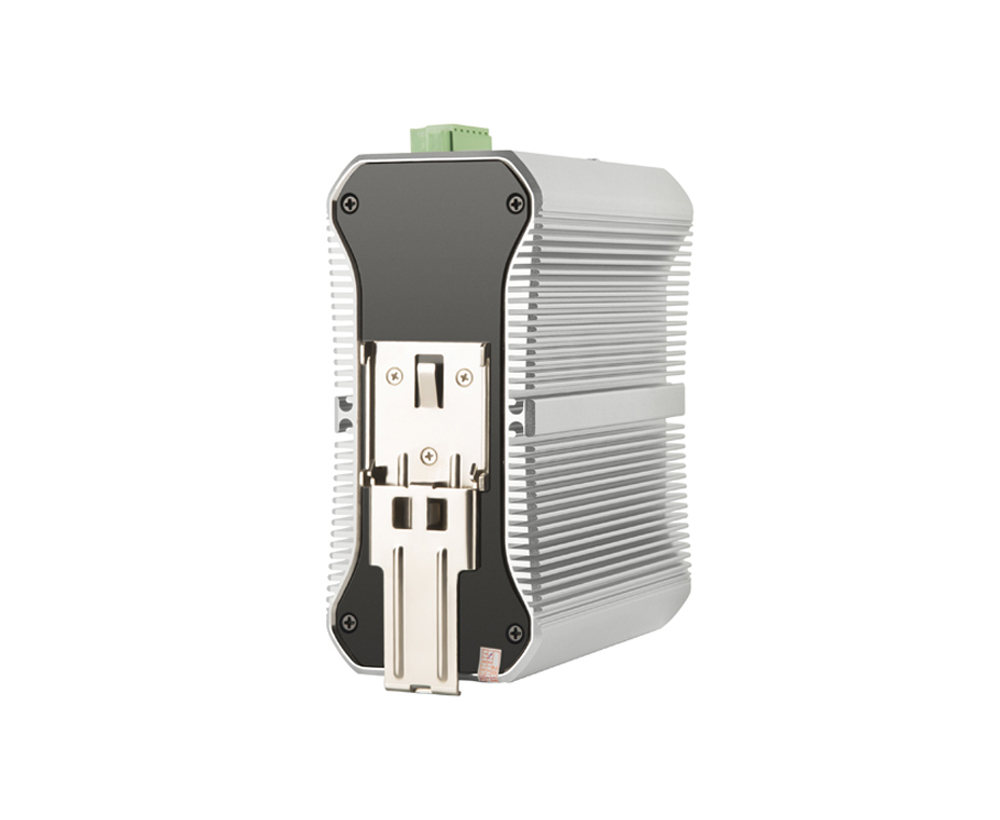

Escritorio, 35mmDINRPor Ail

Certificación & Garantía

Protección contra rayos

Nivel de protección: IP40

Protección contra rayos: 6KV 8/20us

IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz)

Parte 15/CISPR22 (EN55022) de la FCC: Clase B

IEC61000-6-2 (estándar industrial común)

IEC61000-4-9 (campo de imán pulsado):1000A/m

IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz

IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV

IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV

IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s

IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV

IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz)

IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m, 1000A/m,1s-3s

IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV

Propiedades mecánicas

IEC60068-2-6 (vibración anti),IEC60068-2-32 (caída libre),IEC60068-2-27 (Anti Shock)

Certificación

CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC

Garantía

5 años, mantenimiento de por vida.

Característica de administración de red

Interfaz

IEEE802.3X (dúplex completo)

Protección de la temperatura del puertoEstablecer

Sueño automático sin puerto de conexión

Ajuste de ahorro de energía de Ethernet verde del puerto

Broadcast storm control basado en la velocidad del puerto

Diagnosis digital en tiempo real óptica del puerto DDMI de SFP

El límite de velocidad del flujo del mensaje en el puerto de acceso, mini tamaño de partícula es 64Kbps.

LPor ayer3Características

Enrutamiento de igual costo de IPV4

Protocolo NG, max 1000 entradas

Protocolo ARP, max 1000 entradas

IPV4/IPV6 VRRP, el grupo máximo es 255

Pingv6, Telnetv6, TFTPV6, DNSv6, ICMPv6

Soporte de interfaz IPV4/IPV6 VLANIF hasta 128

Ruta estática IPV4/IPV6/Ruta predeterminada admite hasta 128 entradas

Función de gestión de red L3, gestión de pila dual IPV4/IPV6

Enrutamiento dinámico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas de enrutamiento

OSPFv3, BGP , RIPng, gestión IPV6, 1000 entradas de enrutamiento Enrutamiento dinámico IPV6

Enrutamiento y reenvío L3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN

VLAN

Configuración de puertos de Access, Trunk, Hybrid.

VLAN basada en MAC, VLAN basada en el protocolo

VLAN de voz, configuración QinQ,4K VLAN basado en puerto, IEEE802.1q

PuertoAGregación

LACP, agregación estática

Máx.8Grupos de agregación y 8 puertos por grupo.

Árbol de expansión

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

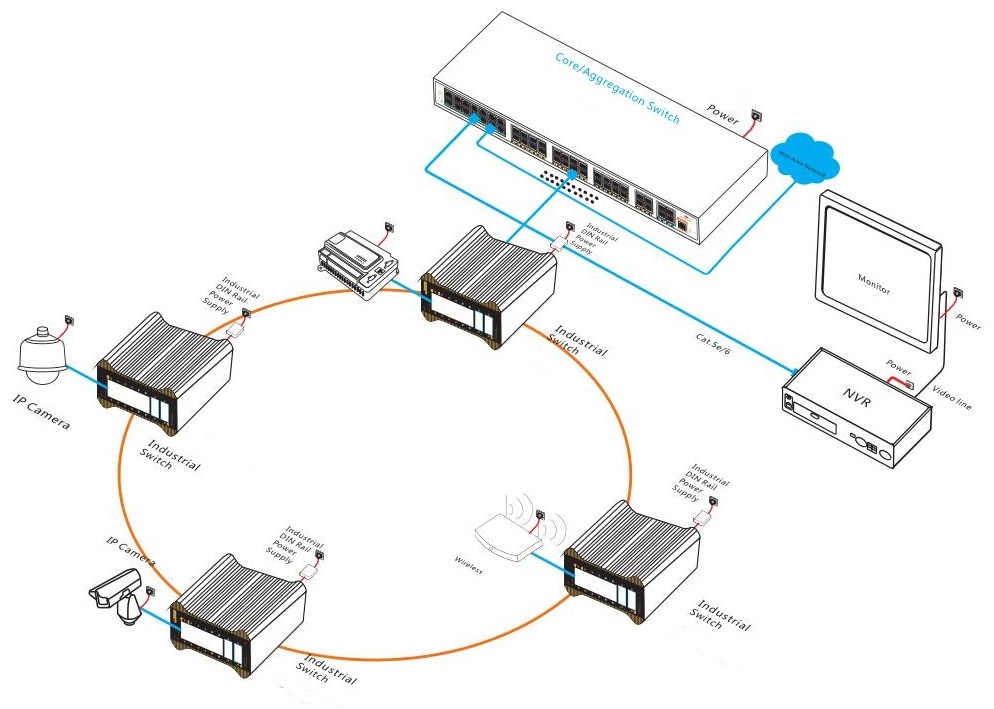

Protocolo de red de anillo industrial

G.8032 (ERPS), tiempo de recuperación inferior a 20ms

250 anillo como máximo, Max 250 dispositivos por anillo.

Multicast

MLD Snooping v1/v2,VLAN de multidifusión

IGMP Snooping v1/v2, Max 1024 grupos multicast, Salida rápida

Reflejo de puerto

Reflejo de datos bidireccional basado en puerto

QoS

Algoritmo de programación de colas (SP, WRR, SP WRR)

Limitación de velocidad basada en flujo, redirección basada en flujo

Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto

Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS, Marca de prioridad/Observación

ACL

Distribución ACL basada en el puerto y VLAN

L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.

Seguridad

Autenticación IEEE802.1X basada en puerto

SSL garantiza la seguridad de la transmisión de datos

Función de enlace cuádruple de los puertos IP MAC VLAN

Dirección MAC límite de aprendizaje, dirección MAC agujero negro

Ataque anti DoS, supresión de mensajes de difusión de puerto

Gestión jerárquica de usuarios y protección con contraseña

SSH 2,0 proporciona un canal cifrado seguro para el inicio de sesión del usuario

Mecanismo de copia de seguridad de datos de host, función de detección de intrusiones ARP

Aislamiento de puerto, IP Source Guard, función de límite de velocidad de mensaje ARP

Función de la guardia de la fuente del IP, certificación de AAA & RADIUS & TACACS

DHCP

Cliente DHCP,DHCP Snooping,DHCPServidor,DHCPRelé

Gestión

Gestión de red web (https)

Protocolo de descubrimiento de capa de enlace (LLDP)

Visualización del estado de utilización instantánea de la CPU

Reloj del NTP, restauración de un tecleo, SNMP V1/V2/V3

Comprobación del estado del cable, detección de ping, registro de trabajo del sistema

Gestión de clústeres de plataforma ONV NMS (LLDP SNMP)

Configuración de la línea de comandos Consola/Módem AUX/Telnet/ CLI

FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas

Sistema

Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior

TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
