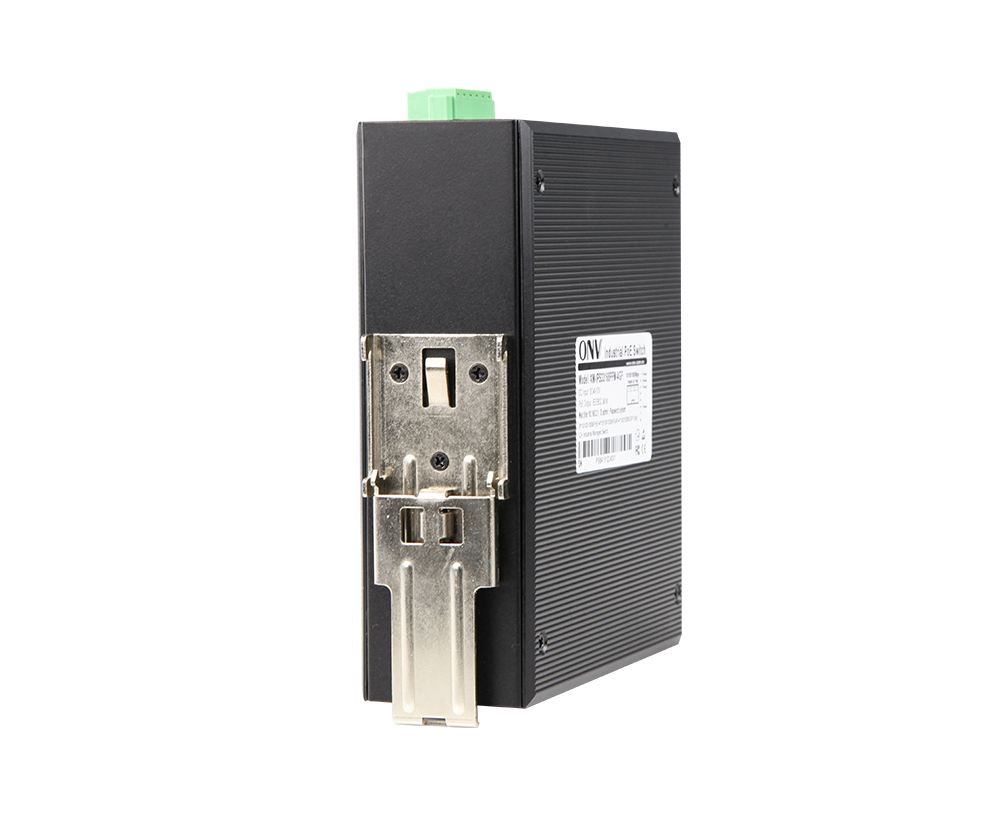

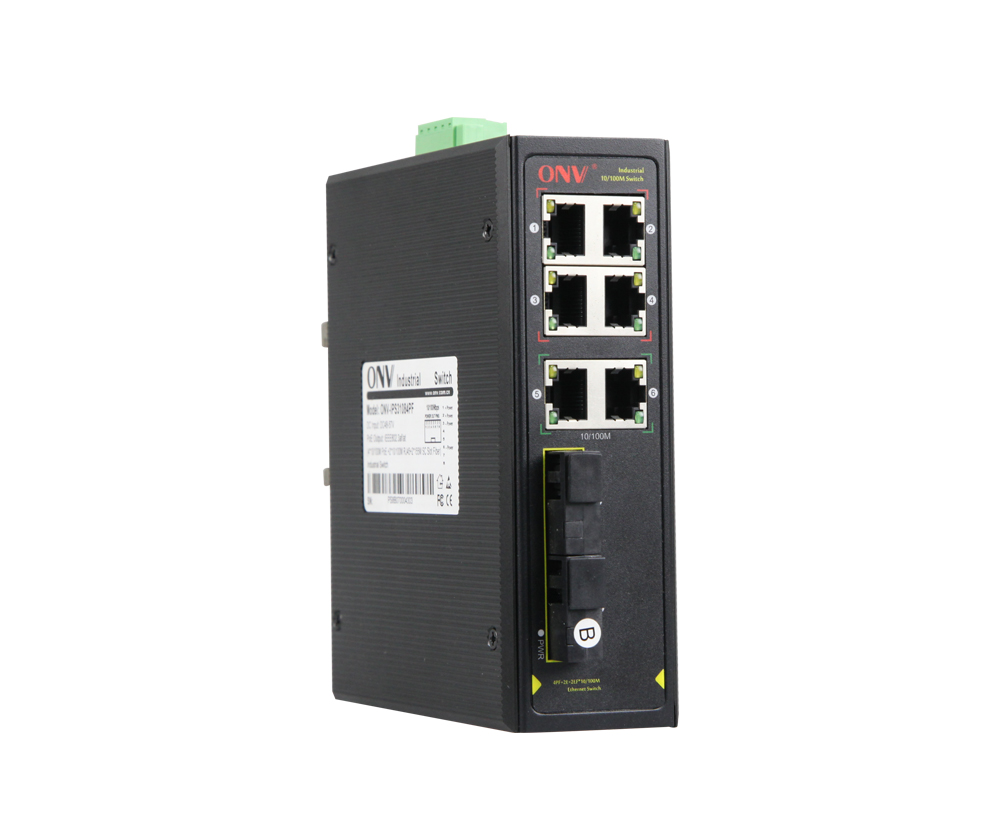

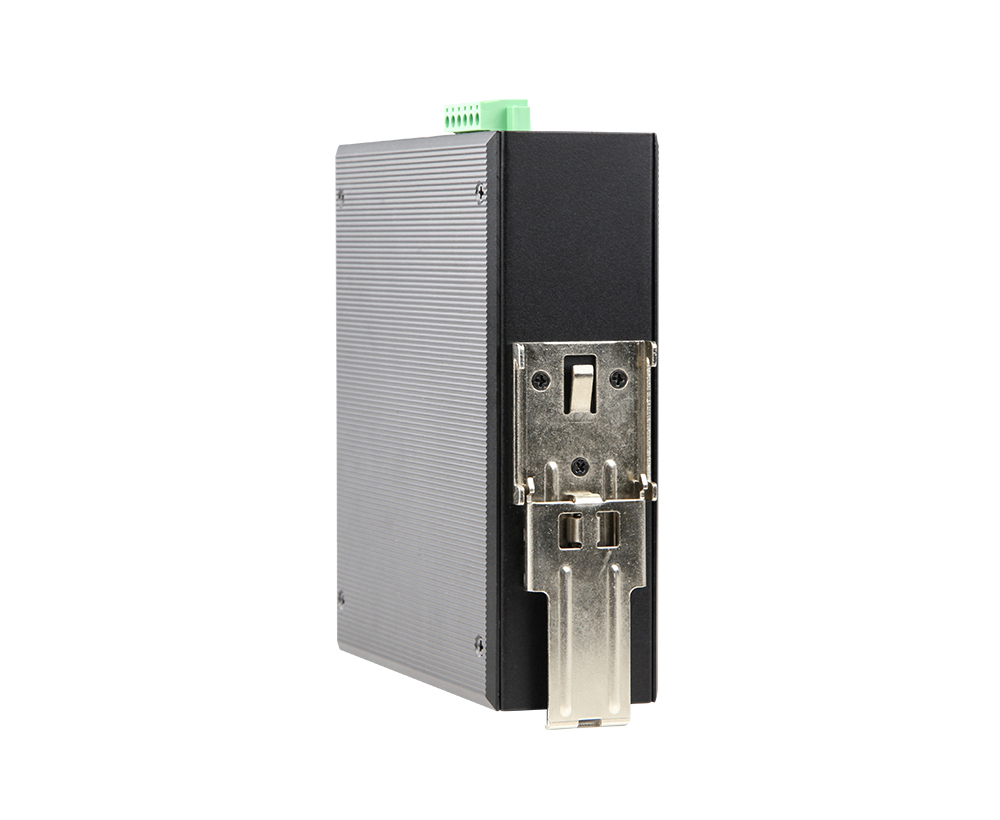

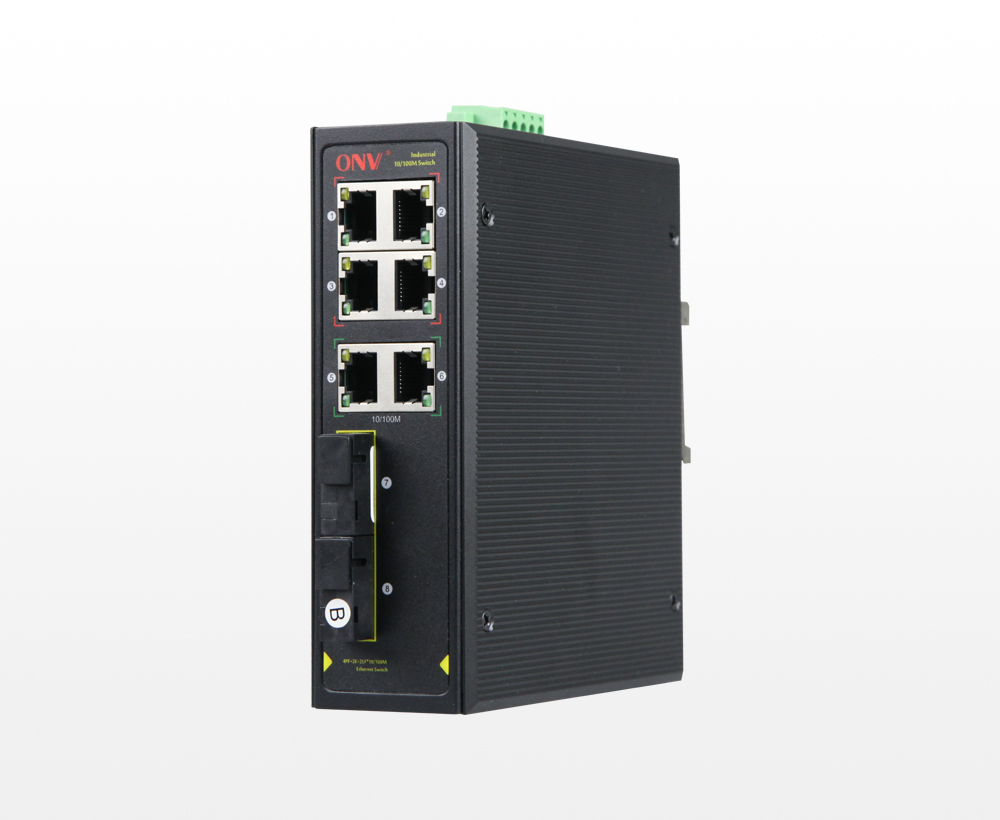

Interruptor industrial de Ethernet del puerto 8 del 10/100M

Modelo： ONV-IPS31084F

Interruptor industrial Unmanaged de Ethernet con los puertos RJ45 de los 6*10/100M y los puertos uplink de la fibra del SC de los 2*155M (módulo óptico de la fibra dual unmode del 1310nm /20km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

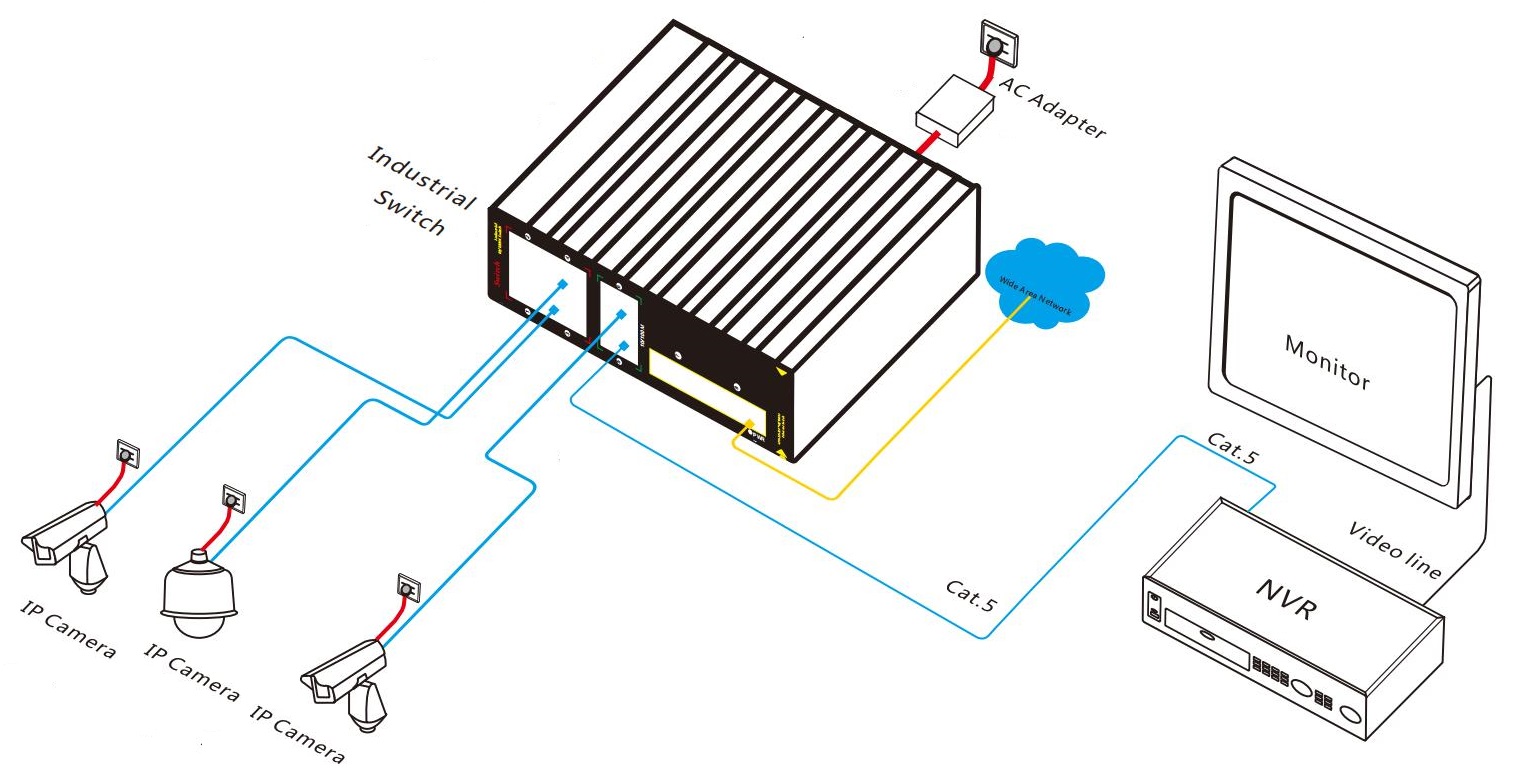

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS31084F es un 10/100MIInterruptor ndustrial de la fibra de Ethernet desarrollado independientemente por ONV. Tiene puertos adaptativos RJ45 de 6*10/100M y puertos de fibra SC de 2*155M.Cada puerto puede soportar el reenvío de velocidad de línea completa.

La ONV-IPS31084F tiene una excelente adaptabilidad al entorno de campo industrial (estabilidad mecánica, adaptabilidad climática, adaptabilidad al entorno electromagnético, etc.). Es adecuado para escenas industriales como el transporte inteligente, el tránsito ferroviario, la industria de la energía, la minería, el petróleo, el transporte marítimo, la metalurgia y la construcción de energía verde para formar una red de comunicación rentable, estable y confiable.Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso del 10/100M, Ethernet rápida

◇Soporte de reenvío de velocidad de alambre sin bloqueo

◇Soporte dúplex completo basado en IEEE802.3x y half duplex basado en Backpressure

◇SUpport10/100M RJ45PuertoYSC del 155MCombinación de puerto de fibra, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWRYLink.

◇Bajo consumo de energía,Ningún ventilador, Cáscara de aluminio, y disipación de calor excelente para asegurar la operación estable del interruptor.

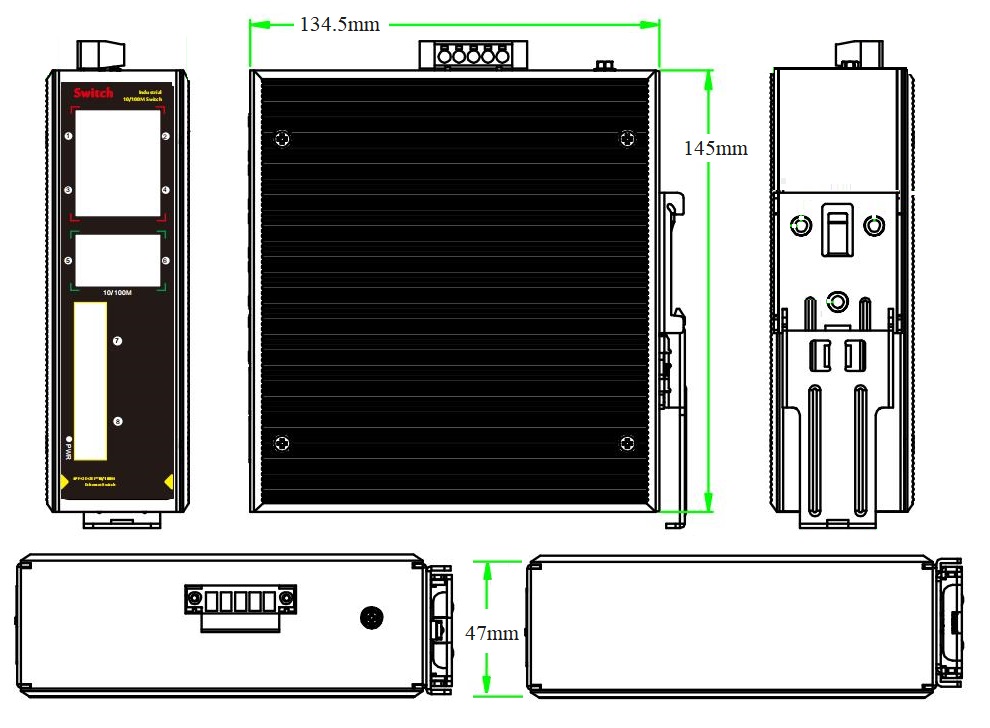

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	RecomendadoPOwerSUpply
ONV-IPS31084F	Interruptor industrial Unmanaged de Ethernet con los puertos RJ45 de los 610/100M y los puertos uplink de la fibra del SC de los 2155M (módulo óptico de la fibra dual unmode del 1310nm /20km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.	24V/24W
ONV-IPS31084F-M	Conmutador Ethernet industrial no administrado con puertos RJ45 de 610/100M y puertos de fibra SC de enlace ascendente de 2155M (módulo óptico de fibra dual multimodo de 850nm/0,5 km o 1310nm /2km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.	24V/24W
ONV-IPS31084F-A	Interruptor industrial Unmanaged de Ethernet con los puertos RJ45 de los 610/100M y los puertos uplink de la fibra del SC de los 2155M (módulo óptico de la fibra del solo modo del 1310nm /20km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.	24V/24W
ONV-IPS31084F-B	Conmutador Ethernet industrial no administrado con puertos RJ45 de 610/100M y puertos de fibra SC de enlace ascendente de 2155M (módulo óptico de fibra única monomodo de 1550nm /20km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.	24V/24W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Interruptor industrial de la fibra de Ethernet de 8-port el 10/100M	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-24

Carril DIN 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A

Voltaje de salida: DC24V, 1.0A

Temperatura de operación: -40 ℃ a + 70 ℃

PRODUCTO RELACIONADO

Modelo

Descripción

ONV-IPS31004F

Conmutador Ethernet industrial no administrado con puertos RJ45 de 4*10/100M y puerto de fibra SC de enlace ascendente de 1*155M (módulo óptico de fibra dual monomodo de 1310nm /20km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.

ONV-IPS31128FB

Interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 8*10/100M y los puertos RJ45 de los 2*10/100/1000M y los puertos de la fibra de los 2*1000M SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS31084F
Características de la interfaz
FijosPInformación sobre ort	2155M uplink puertos de fibra SC (Datos) Puertos de 610/100Base-TX RJ45 (datos/poder) 2 sets V , V-puertos redundantes de la energía de DC (terminal de 5P Phoenix)
Puerto Ethernet	Puerto 1-6 puede soportar 10/100Base-T(X) auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Módulo óptico predeterminado es fibra dual monomodo 20km, puerto SC (Opcional de modo único de fibra única y multi-modo de doble fibra óptica módulo)
Cable óptico/distancia	Multimodo: 850nm/ 0-500m, 1310nm/0-2km, monomodo: 1310nm/0-40km, 1550nm/ 0-120km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802,3UBase 100-FX,IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	1,6 Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	1,19Mpps
Mac	1K
Memoria de búfer	Información sobre 768K
JumboFPor Rame	1632byte
LED Indicador	Potencia: PWR (verde), red: enlace (amarillo), puerto de fibra: L/A (verde)
Suministro de energía
WOrkingVPor oltage	DC12-48V, 5Terminal industrial de P Phoenix, protección anti-reversa de la ayuda.
Consumo de energía	Standby<4W,Carga completa<8W
Suministro de energía	No, opcional24V24W Fuente de alimentación industrial
Parámetro físico
Operación TEMP/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión(L * W * H)	145134,547mm
Peso neto/bruto	0,7Kg/0,9Kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase B IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
