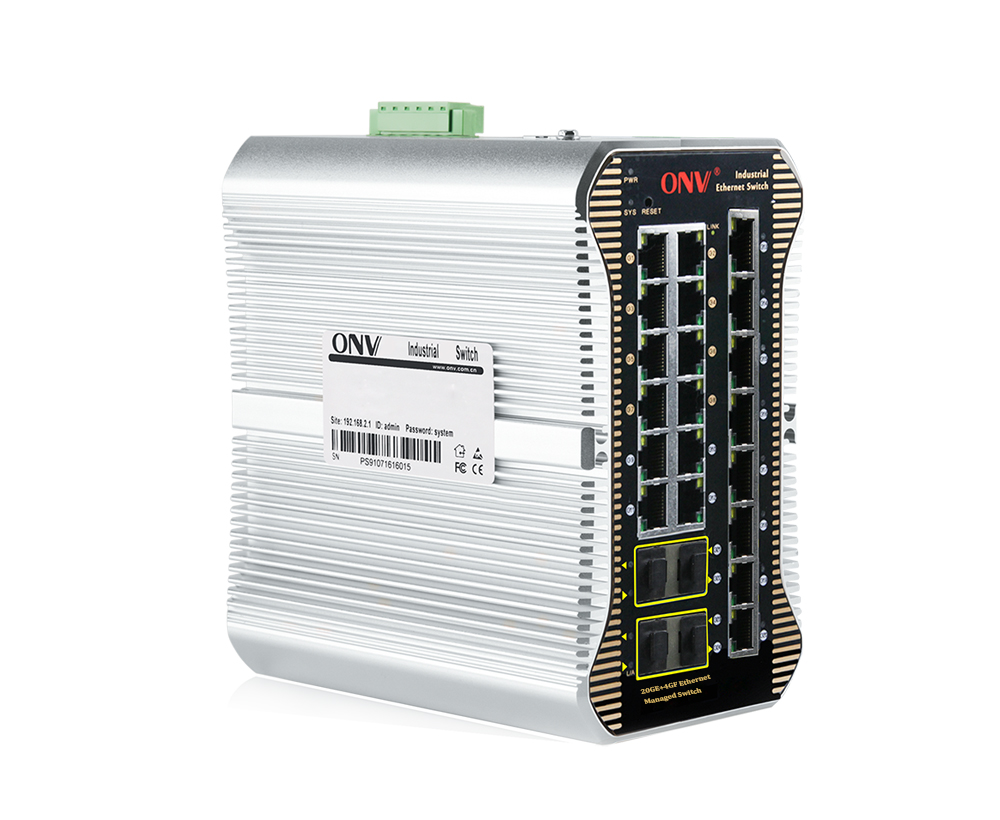

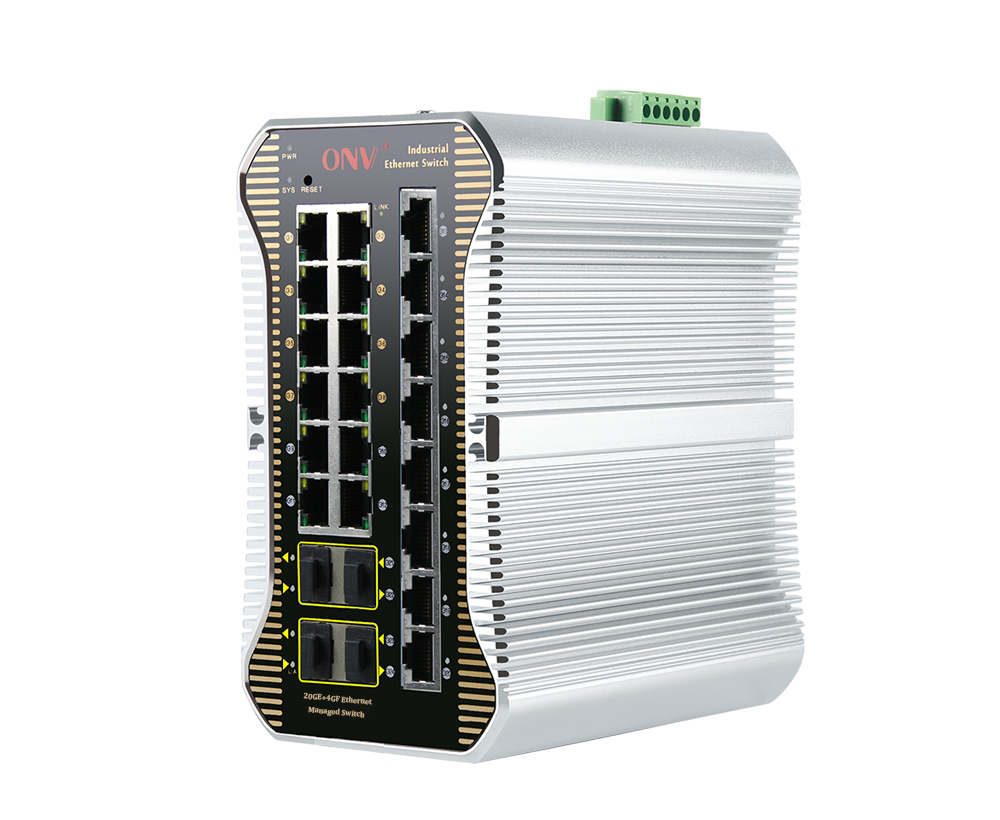

Conmutador Ethernet industrial gestionado L2 de 24 puertos Gigabit

Modelo： ONV-IPS33248FM-4GF

L2 manejó el interruptor industrial de la fibra de Ethernet con los puertos RJ45 de los 20*10/100/1000M y los puertos uplink de la fibra de SFP de los 4*100/1000M. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS33248FM-4GF es un conmutador de fibra Ethernet industrial gestionado por Gigabit desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos 20*10/100/1000Base-T y puertos de fibra SFP de enlace ascendente 4*100/1000Base-X. Cada puerto puede soportar el reenvío de velocidad de cable.

El ONV-IPS33248FM-4GF tiene funciones de administración de red L2, admite administración IPV4/IPV6, reenvío de enrutamiento estático, mecanismo de protección de seguridad completo, estrategia ACL/QoS perfecta y funciones VLAN ricas para una fácil administración y mantenimiento. Admite múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar la comunicación ininterrumpida de las aplicaciones importantes. La gestión de puertos, la gestión de direcciones de enrutamiento, el control de flujo de puertos, la división de VLAN, IGMP, la política de seguridad y otras configuraciones empresariales de aplicaciones se pueden realizar a través de la Web, CLI, SNMP, Telnet y otros métodos de gestión de red de acuerdo con las necesidades de la aplicación. Es una excelente adaptabilidad a entornos de campo industriales (incluida la estabilidad mecánica, la adaptabilidad del entorno climático, la adaptabilidad del entorno electromagnético, etc.). Es adecuado para escenarios industriales como transporte inteligente, transporte ferroviario, industria energética, minería, petróleo, transporte marítimo, metalurgia y construcción de energía verde para formar una red de comunicación económica, eficiente, estable y confiable.

CARACTERÍSTICA

Acceso Gigabit, puerto de fibra SFP de enlace ascendente

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.

◇Admite la combinación de puerto Gigabit RJ45 y puerto de fibra SFP, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

FuerteCapacidad de procesamiento empresarial

◇Soporte ERPS red de anillo y STP/RSTP/MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Seguridad

◇Apoye el aislamiento del puerto y la supresión de la tormenta de la difusión del puerto.

◇Soporte IP MAC puerto VLAN cuádruple combinación flexible función vinculante.

◇Admite autenticación 802.1X para proporcionar funciones de autenticación para computadoras LAN y controlar el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR,Vínculo, L/A, YSYS.

◇Bajo consumo de energía,NoFan, vivienda de la aleación de aluminio, y disipación de calor excelente para asegurar la operación estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

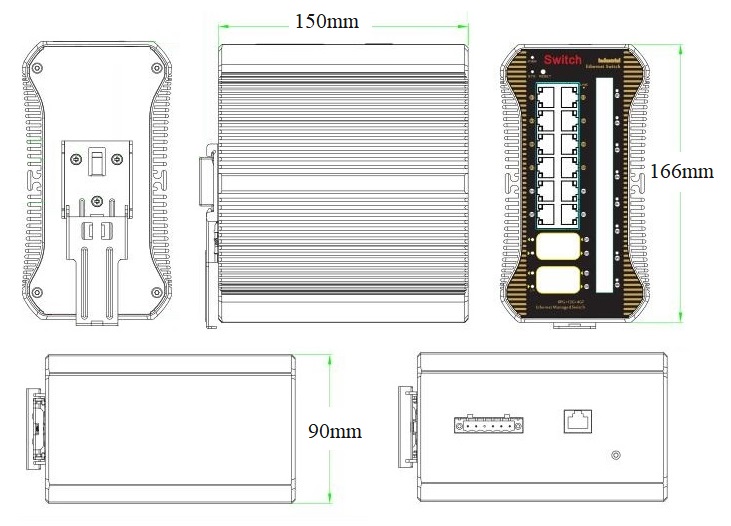

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS33248FM-4GF	L2 manejó el interruptor industrial de la fibra de Ethernet con los puertos RJ45 de los 2010/100/1000M y los puertos uplink de la fibra de SFP de los 4100/1000M. Puede soportar doble entrada de fuente de alimentación DC y montaje en carril DIN.	36W/60W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador Ethernet industrial gestionado Gigabit de 24 puertos	1	SET
	Cable adaptador RJ45-DB9	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G OPtical Módulo	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial de SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, fibra monomodo 1,25G TX1550nm/ RX1310nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-SC-G	Módulo óptico industrial de SFP, sola fibra monomodo 1,25G TX1310nm/ RX1550nm, distancia de transmisión: los 20km, interfaz del SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-SC-G	Módulo óptico SFP industrial, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
PotenciaMódulo	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 36W

GWS-DP36-24

Carril DIN 36W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 0.56A

Voltaje de salida: DC24V, 1.5A

Temperatura de operación: -40 ℃ a + 70 ℃

Fuente de alimentación industrial del carril del estruendo 60W

GWS-DP60-24

Carril DIN 60W conjunto único de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60Hz, 1.0A

Voltaje de salida: DC24V, 2.5A

Temperatura de operación: -40 ℃ a + 70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS33248FM-4GF
Características de la interfaz
Puerto fijo	1 * puerto de la consola (115200,N,8,1) Puerto del interruptor de alarma de apagado (FAULT) 2010/100/1000Base-T uplink puertos RJ45 (datos) 4100/1000Base-X uplink puertos de fibra SFP (datos) 2 sets V, puerto de alimentación de CC V-redundante (terminal 6P Phoenix)
Puerto Ethernet	Puerto 1-20 puede soportar 10/100/1000Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Interfaz de fibra óptica Gigabit, módulo óptico a juego por defecto (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Soporte Turbo overclocking 2,5G módulo óptico expansión y red de anillo
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	52Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	35,71 Mpps
Mac	8K
Memoria de búfer	8M
Marco Jumbo	9,6 K
Indicador LED	Potencia: PWR (verde), Sistema: SYS (verde), Red: Enlace (amarillo), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado durante 10 segundos y luego suelte para restaurar la configuración de fábrica.
Suministro de energía
Consumo de energía	Standby<20W, carga completa <30W

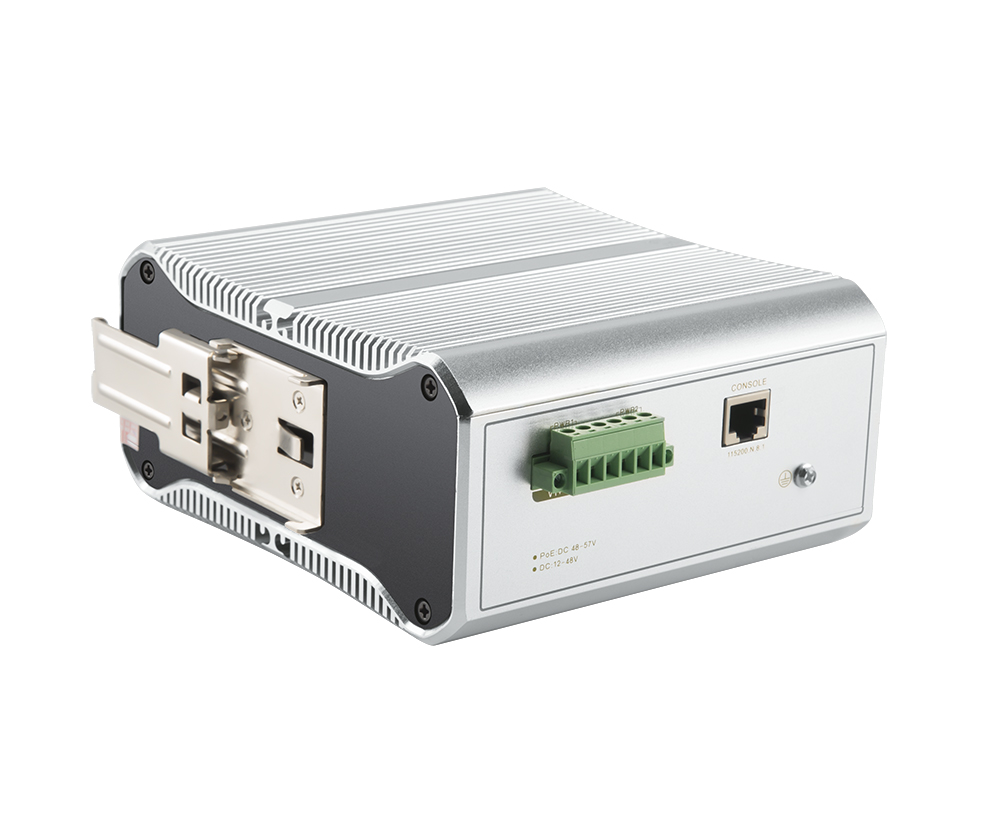

Voltaje de trabajo	DC12-48V, terminal industrial de 6P Phoenix, protección anti-reversa de la ayuda
Suministro de energía	No, fuente de alimentación industrial opcional 24V/36W o 24V/60W
Parámetro físico
Operación Temp/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	16615090mm
Peso neto/bruto	2,1 kg/2,3 kg

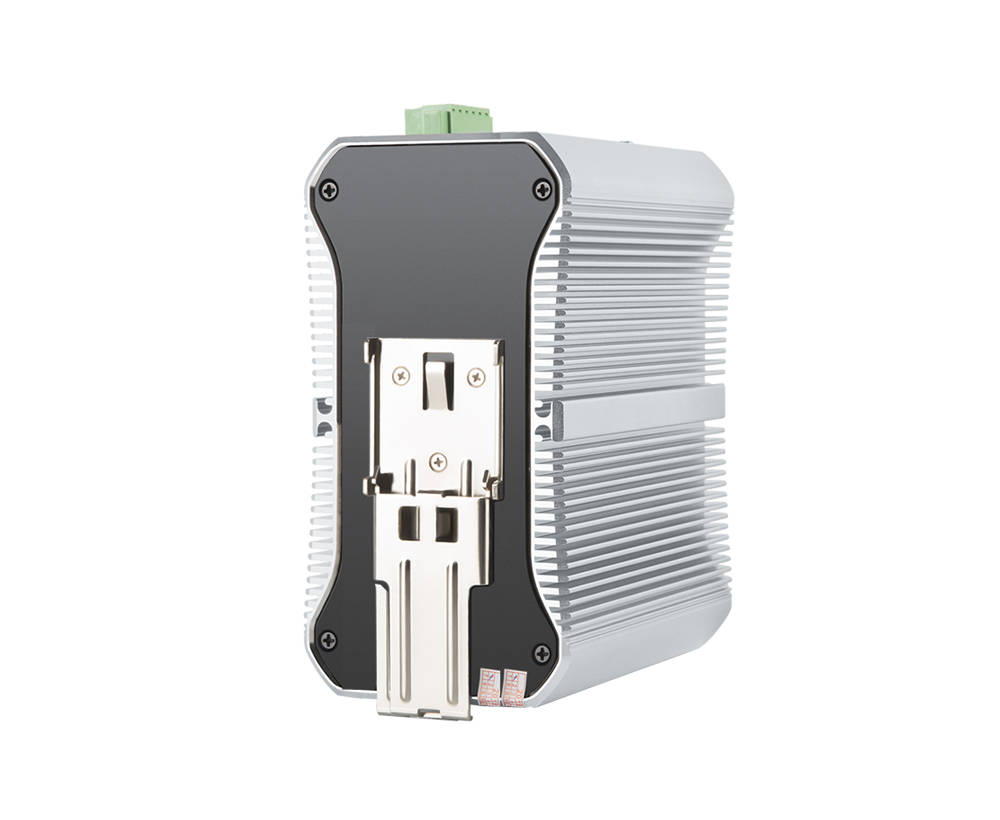

Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase B IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Configuración de protección de la temperatura del puerto Control de flujo IEEE 802.3x (dúplex completo) Supresión de la tormenta de la difusión basada en tarifa del puerto Configuración de ahorro de energía Port EEE Green Ethernet Limitar la velocidad del tráfico de mensajes en los puertos de entrada y salida mini granularidad es de 64Kbps
Característica L3	Protocolo ARP, max 1024 entradas Ruta estática/ruta predeterminada, max 128 entradas Función de gestión de red L2, gestión de pila dual IPV4/IPV6 Reenvío de enrutamiento L3, comunicación entre diferentes segmentos de red y diferentes VLAN
VLAN	Configuración de puertos de Access, Trunk, Hybrid. VLAN basada en MAC, VLAN basada en el protocolo (4K) VLAN basada en el puerto, IEEE802.1q, VLAN de voz, configuración QinQ
Agregación de puertos	LACP, agregación estática, Max 12 grupos de agregación y max 8 puertos por grupo
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

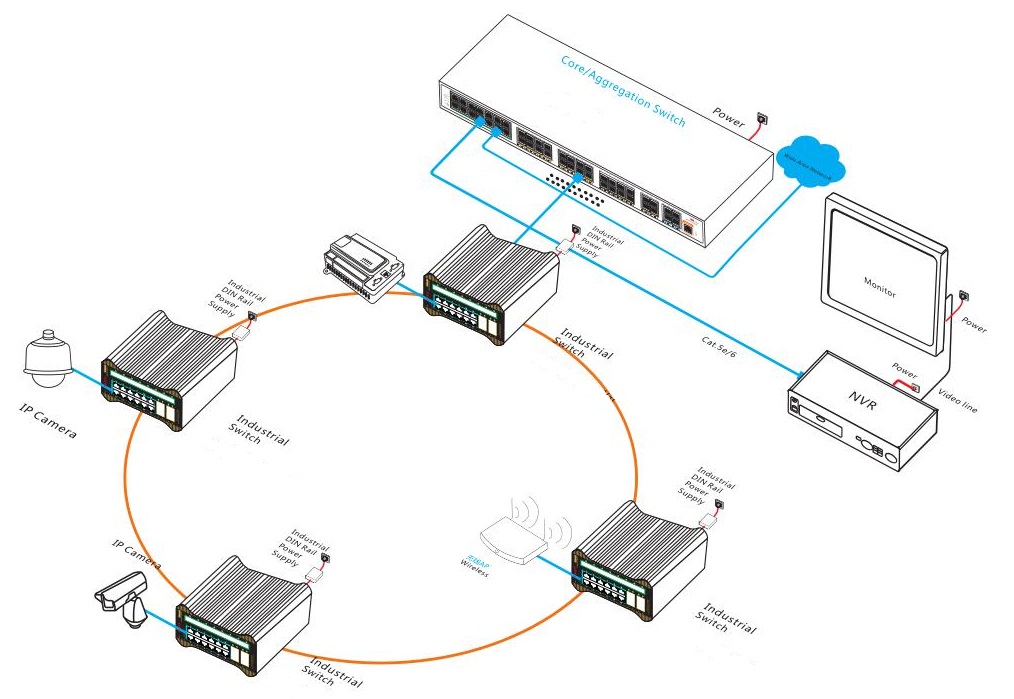

Protocolo de red de anillo industrial	G.8032 (ERPS), tiempo de recuperación de red de anillo inferior a 20ms, 250 Ring como máximo, Max 250 dispositivos por anillo.
Multicast	MLD Snooping, VLAN de multidifusión, cierre de sesión rápido, IGMP Snooping v1/v2/v3 y 1024 grupos de multidifusión como máximo
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Algoritmo de programación de colas (SP, WRR, SP WRR) Limitación de velocidad basada en flujo, redirección basada en flujo Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS, Marca de prioridad/Observación
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Autenticación IEEE802.1X basada en puerto SSL garantiza la seguridad de la transmisión de datos Función de enlace cuádruple de los puertos IP MAC VLAN
