Conmutador Ethernet industrial gestionado L2 de 28 puertos Gigabit-Interruptor industrial de Ethe

Conmutador Ethernet industrial gestionado L2 de 28 puertos Gigabit

Modelo： ONV-IPS33228FM

L2 manejó el interruptor industrial de la fibra de Ethernet con los puertos RJ45 del 16*10/100/1000M y los puertos uplink de la fibra de SFP del 12*100/1000M (incluyendo 4 puertos combinados). Es fuente de alimentación incorporada y admite entrada de terminal de alimentación de CC 2AC e instalación de gabinete de 1U/19 pulgadas.

Quiero hacer una investigación

Información general
Especificación técnica

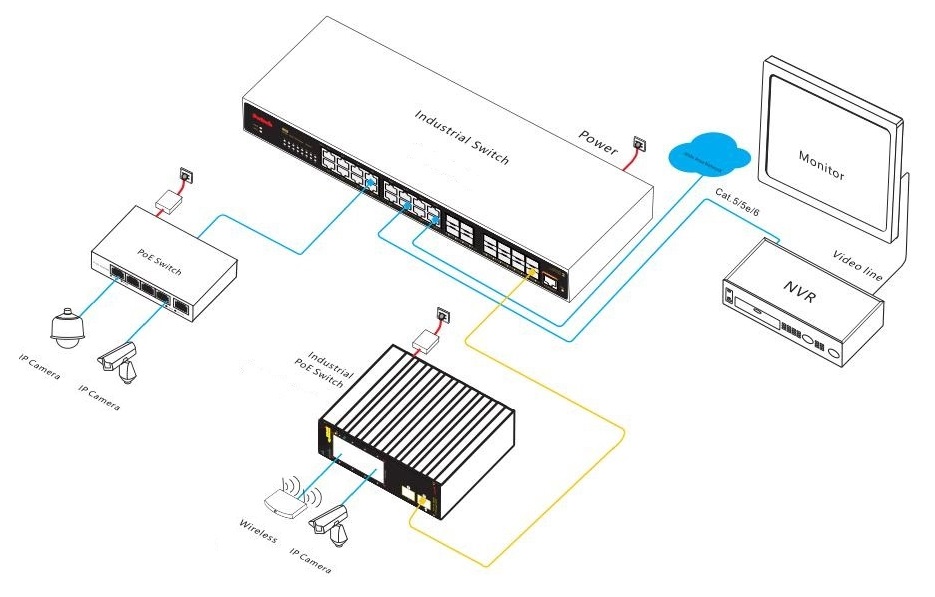

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-IPS33228FMEsAE industrial gestionado completo gigabit L2 +Por thernetFibraInterruptor desarrollado independientemente por ONV. Tiene16* 10/100/1000Base-TAdaptativoPuertos RJ45Y 12*100/1000Base-X uplink puertos de fibra SFP(Incluyendo4Puertos combinados). Cada puerto puede soportar el reenvío de velocidad de cable.

La ONV-IPS33228FM tiene la función de gestión de red L2 + para admitir la gestión IPV4/IPV6, reenvío de ruta estática, mecanismo de protección de seguridad completo, política ACL/QoS completa y funciones VLAN ricas para una fácil administración y mantenimiento. Soporta múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad de enlace y la confiabilidad de la red, y puede restaurar rápidamente las comunicaciones cuando falla una red unidireccional. Asegure la comunicación ininterrumpida para aplicaciones importantes. De acuerdo con las necesidades de la aplicación, varias configuraciones de servicios de aplicaciones, como administración de puertos, administración de direcciones de enrutamiento, control de flujo de puertos, división de VLAN, IGMP, política de seguridad y otros métodos de administración de red se llevan a cabo a través de Web, CLI, SNMP, Telnet y otros métodos de administración de red. Cumple con las necesidades de varios entornos de aplicaciones Ethernet industriales y es adecuado para establecer redes de comunicación económicas, eficientes, estables y confiables en escenarios industriales como transporte inteligente, transporte ferroviario, industria energética, minería, petróleo, transporte marítimo, metalurgia y construcción de energía verde.

CARACTERÍSTICA

Acceso de velocidad de línea Gigabit, puerto de fibra SFP de enlace ascendente

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇Admite la combinación de puertos RJ45 y puertos SFP de enlace ascendente, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuerte capacidad de procesamiento de negocios

◇Soporte ERPS red de anillo y STP/RSTP/MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad de QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR y Link.

◇Adopte una fuente de alimentación de desarrollo propio y un diseño redundante para proporcionar una salida de potencia estable a largo plazo.

◇Bajo consumo de energía,No hay ventilador,Cáscara de acero galvanizada del metal, Y disipación de calor excelente para asegurar la operación estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, supervisión de la memoria, detección del Ping, detección de la longitud de cable.

◇Admite RMON, registro del sistema y estadísticas de tráfico de puertos para facilitar la optimización y transformación de la red.

◇Apoye HTTPS, SSSL3, SSHV1/V2, y otros métodos de la encripción, haciendo la gestión más segura.

◇Soporte LLDP para facilitar el sistema de gestión de red para consultar y juzgar el estado de la comunicación del enlace.

◇Soporte de gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3) y otra gestión y mantenimiento diversificados.

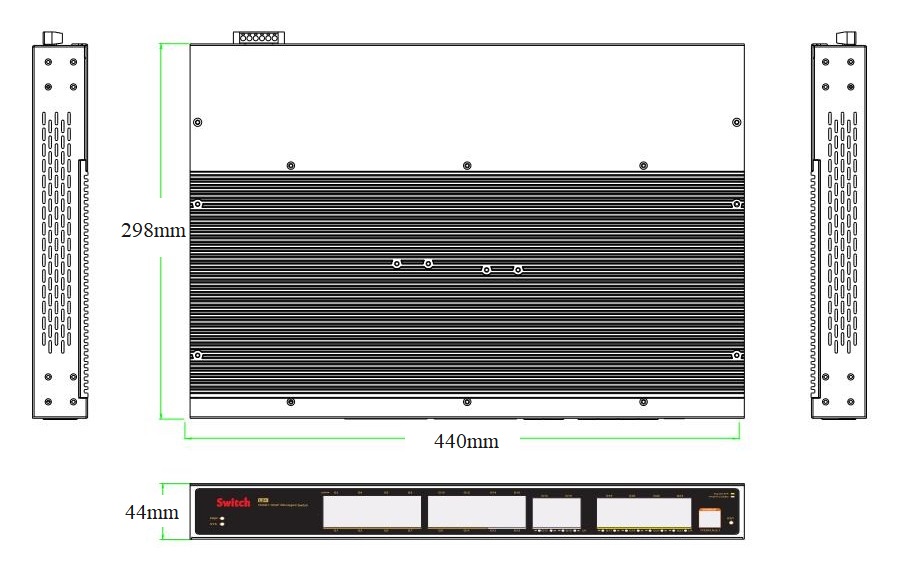

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS33228FM	L2 + manejó el interruptor industrial de la fibra de Ethernet con los puertos RJ45 del 1610/100/1000M y12 100/1000M uplink puertos de fibra SFP (incluyendo4Puertos combo). Es fuente de alimentación incorporada y apoya la entrada terminal de la energía de 2AC + DC y la instalación del gabinete 1U/19-inch.	60W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Gigabit 28-portL2 +Conmutador Ethernet industrial gestionado	1	SET
	Cable de alimentación de CA	1	PC
	Línea RJ45-DB9	1	PC
	Kits de montaje	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G OPtical Módulo	2630-G	IndustrialMódulo óptico SFP, 1,25G multi-Modo de doble fibra 850nm, distancia de transmisión: 550m,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	IndustrialMódulo óptico de SFP, 1,25G solo-Modo de fibra dual 1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	IndustrialMódulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-G	IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-SC-G	IndustrialMódulo óptico de SFP, 1,25GSola fibra de modo único TX1310nm/RX1550nm, distancia de transmisión: los 20km,Interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-SC-G	IndustrialMódulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,Interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
PotenciaMódulo	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-IPS33018FM	L2 + manejó el interruptor industrial de la fibra de Ethernet con los puertos RJ45 del 1610/100/1000M y los puertos uplink de la fibra de SFP de los 2100/1000M. Es incorporado3Fuente de alimentación de 0W y admite la entrada de alimentación doble redundante de 2AC + DC y la instalación del gabinete de 1U/19 pulgadas.
ONV-IPS3Por 3026FM	El interruptor industrial manejado L2 + de la fibra de Ethernet con los puertos RJ45 de los 2410/100/1000M y los 4100/1000M uplink la fibra de SFPPuertos()Incluyendo 2 puertos combo). Es incorporado30W fuente de alimentación y soporta 2AC + DC redundante de doble entrada de energía y 1U/19 pulgadas instalación del gabinete.
ONV-IPS38028FM	El interruptor industrial manejado L3 de la fibra de Ethernet con los puertos RJ45 de los 2410/100/1000M y 41/10G uplink los puertos de la fibra de SFP +. Es una fuente de alimentación de 60W incorporada y admite una entrada de alimentación doble redundante de 2AC + DC e instalación de gabinete de 1U/19 pulgadas.
ONV-IPS38048FM	L3 manejó el interruptor industrial de la fibra de Ethernet con los puertos RJ45 de 4810/100/1000M y los puertos de la fibra de 41/10G uplink SFP +. Es una fuente de alimentación de 60W incorporada y admite una entrada de alimentación doble redundante de 2AC + DC e instalación de gabinete de 1U/19 pulgadas.
ONV-IPS38368FM	L3 manejó el interruptor industrial de la fibra de Ethernet con los puertos RJ45 de los 810/100/1000M y los 24100/1000M uplink los puertos de la fibra de SFP y 4*1/10G uplink los puertos de la fibra de SFP +. Es una fuente de alimentación de 60W incorporada y admite una entrada de alimentación doble redundante de 2AC + DC e instalación de gabinete de 1U/19 pulgadas.
ONV-IPS38448FM	L3 manejó el interruptor industrial de la fibra de Ethernet con los puertos RJ45 del 1210/100/1000M y los puertos uplink de la fibra de SFP de los 28100/1000M y los puertos uplink de la fibra de 4*1/10G SFP +. Es una fuente de alimentación de 60W incorporada y admite una entrada de alimentación doble redundante de 2AC + DC e instalación de gabinete de 1U/19 pulgadas.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS33228FM
Características de la interfaz
Puerto fijo	1 * puerto de la consola (115200,N,8,1) Interruptor de la alarma del poder-apagado (FAULT) 2 * DC12-48V puertos de entrada de energía 2 * puertos de entrada de potencia AC100-240V Puertos de 1610/100/1000Base-T RJ45 (datos) 12100/1000Base-X uplink los puertos de la fibra de SFP (incluyendo 4 puertos combinados)
Puerto Ethernet	Puerto 1-16 soporte 10/100/1000Base-T(X) autodetección, autoadaptación full/ half duplex MDI/ MDI-X
Puerto de fibra óptica	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Interfaz de fibra óptica Gigabit, defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Modo multi: 850nm/ 0-500m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	52Gbps(Sin bloqueo)
Reenvío Tasa @ 64byte	35,71 Mpps
Mac	8K
Memoria de búfer	8M
Marco Jumbo	9,6 K
Indicador LED	Potencia: PWR (amarillo), Sistema: SYS (amarillo), Red: Link/ Act (amarillo), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí. Mantenga presionado durante 10 segundos y suelte para restaurar la configuración de fábrica
Suministro de energía
PWR total/voltaje de entrada	60W(AC100-240V) / (DC12-48V)
Consumo de energía	Espera <35W, carga completa <60W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 0.65A
Puerto de entrada de energía	Puerto del interruptor de alarma, 2 * puertos de entrada de energía de CA, 2 * puertos de entrada de DC12-48V Diseño de puerto de potencia de entrada dual: prioridad de fuente de alimentación de CA para apoyar la protección de conexión anti-reversa, y cambia automáticamente a la conexión de CC cuando falla la alimentación.
Parámetro físico
Operación TEMP/Humedad	-40 ~ + 80 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	40029844mm
Peso neto/bruto	3,9 kg/4,7 kg
Instalación	Escritorio, gabinete de 1U/19''
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase B IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m,1000A/m,1-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/DM ± 2kV, cable de datos: ± 4kV
MEchanicalPRoperties (propiedades)	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Configuración de protección de la temperatura del puerto Control de flujo IEEE 802.3x (dúplex completo) Broadcast storm control basado en la velocidad del puerto Configuración de ahorro de energía Port EEE Green Ethernet Limite la velocidad del tráfico de mensajes en los puertos de entrada y salida, con mini granularidad de 64Kbps
L3Característica	Protocolo ARP, max 1024 entradas Ruta estática/ruta predeterminada, max 128 entradas Función de gestión de red L2, gestión de pila dual IPV4/IPV6 Enrutamiento y reenvío L3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN
VLAN	Configuración de puertos de Access, Trunk, Hybrid. VLAN basada en MAC, VLAN basada en el protocolo VLAN de voz, configuración de QinQ, 4K VLAN basado en el puerto, IEEE802.1q
Agregación de puertos	Agregación dinámica de LACP, agregación estática Max 12 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red de anillo industrial	G.8032 (ERPS), tiempo de recuperación inferior a 20ms 255 anillo a lo sumo, Max 254 dispositivos por anillo.
Multicast	MLD Snooping, VLAN de multidifusión, cierre de sesión rápido IGMP Snooping v1/v2/v3, Max 1024 grupos de multidifusión
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Algoritmo de programación de colas (SP, WRR, SP WRR) Limitación de velocidad basada en el flujo, filtrado de paquetes basado en el flujo Rredirección basada en el flujo, Diff-Serv QoS, Marca de prioridad/Observación 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/DSCP
ACL	ACL emitido basado en el puerto y VLAN L2-L4 función de filtrado de paquetes puede coincidir con los primeros 80 bytes del mensaje y proporcionar una definición de ACL basada en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Autenticación IEEE802.1X basada en puerto Dirección MAC el límite del número de aprendizaje SSL garantiza la seguridad de la transmisión de datos Aislamiento de puerto, dirección MAC el agujero negro Función de encuadernación de cuatro vías del puerto del IP MAC VLAN Gestión jerárquica del usuario y protección de contraseña AAA y RADIUS y TACACS certificación, inspección ARP Protección de dirección IP de origen, mecanismo de copia de seguridad de datos de host SSH 2,0 proporciona un canal cifrado seguro para el inicio de sesión del usuario Prevención de ataques DoS, supresión de mensajes de difusión de puertos Función de límite de velocidad de mensaje ARP, función de detección de intrusiones ARP
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP, Retransmisión DHCP
Gestión	Registro de trabajo del sistema, Protocolo de detección de la capa de enlace Reloj NTP, detección de longitud de cable, SNMP V1/V2/V3 Detección de ping, gestión de red web (HTTPS) Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Una recuperación del tecleo, estado de la utilización en tiempo real de la CPU de la visión FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas Configuración de línea de comandos CLI de consola/módem AUX/Telnet/ SSH2.0
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
