Interruptor industrial manejado L2 de Ethernet del puerto 2,5G 12-Interruptor industrial de Ethe

Interruptor industrial manejado L2 de Ethernet del puerto 2,5G 12

Modelo： ONV-IPS57128FM

L2 manejó el interruptor industrial de la fibra de Ethernet con los puertos RJ45 de los 8*10/100/1000/2500M y 4*1/10G uplink los puertos de la fibra de SFP. Soporta entrada de fuente de alimentación dual DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

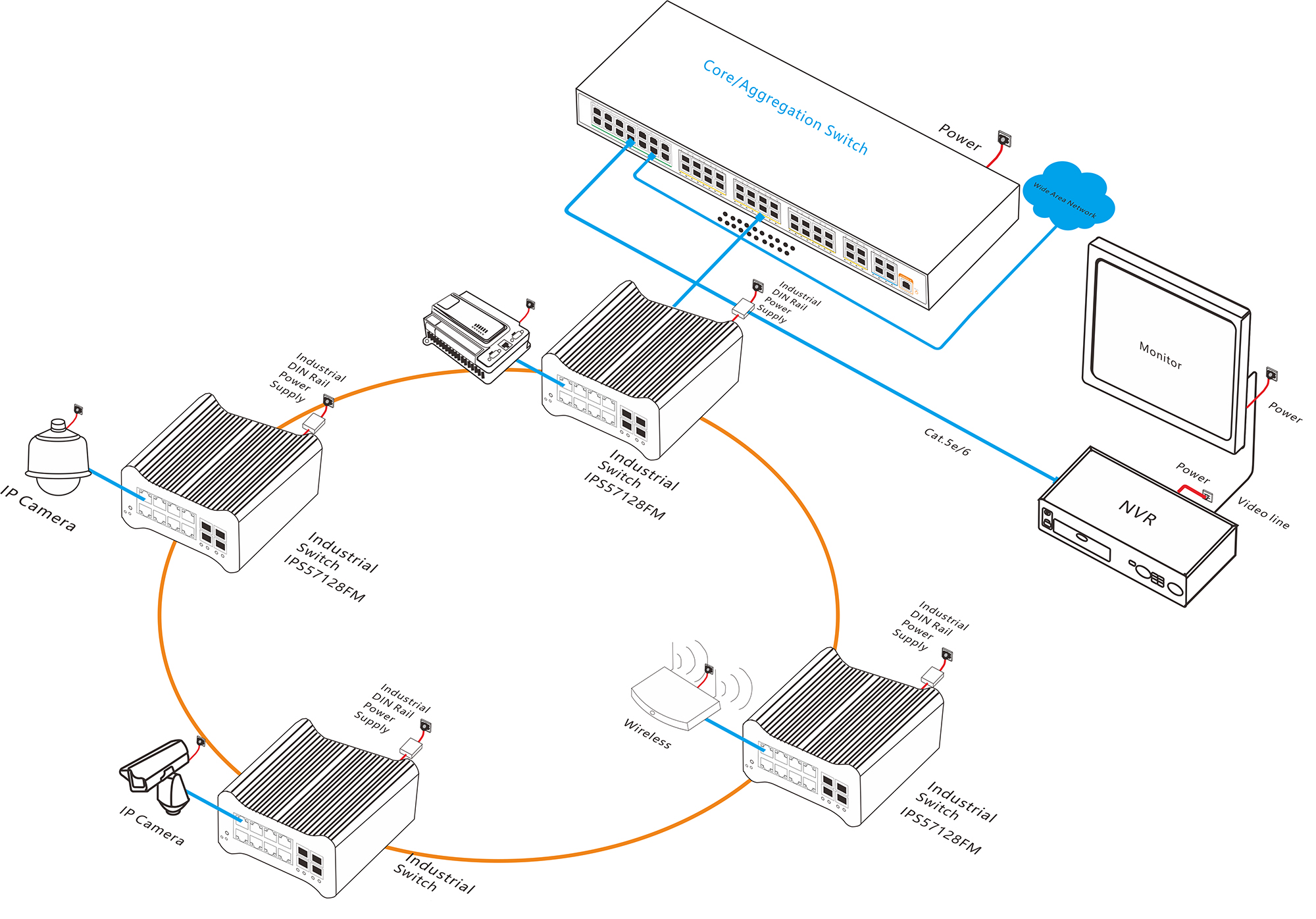

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS57128FM es un interruptor industrial manejado L2 + de la fibra de Ethernet de 2,5G desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos 8*10/100/1000/2500Base-T y puertos de fibra SFP + de enlace ascendente 4*1/10G. Cada puerto admite reenvío de velocidad de cable.

El ONV-IPS57128FM tiene la función de gestión de red L2 +, admite la gestión IPV4/ IPV6, reenvío de ruta estática, mecanismo de protección de seguridad completo, política ACL/QoS perfecta y funciones VLAN ricas. Soporta múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red, y puede restaurar rápidamente la comunicación cuando una red unidireccional falla, para garantizar la comunicación ininterrumpida de aplicaciones importantes. La administración de puertos, la administración de direcciones de enrutamiento, el control de flujo de puertos, la división de VLAN, IGMP, la política de seguridad y otras configuraciones de servicios de aplicaciones se realizan a través de Web, CLI, SNMP, Telnet, etc. de acuerdo con las necesidades reales de la aplicación. La ONV-IPS57128FM sigue el diseño de productos industriales y materiales. La carcasa está hecha de aleación de aluminio, que tiene una excelente adaptabilidad a los entornos de sitios industriales (incluida la estabilidad mecánica, la adaptabilidad del entorno climático, la adaptabilidad del entorno electromagnético, etc.). El nivel de protección alcanza IP40. Es compatible con la fuente de alimentación dual, bajo consumo de energía, sin Fas y garantía de 5 años. Es adecuado para escenarios industriales como el transporte inteligente, el tránsito ferroviario, la industria de la energía eléctrica, la minería, el petróleo, el transporte marítimo, la metalurgia y la construcción de energía verde para establecer una red de comunicación rentable, estable y confiable.

CARACTERÍSTICA

2,5G de acceso, 10G puerto óptico de enlace ascendente

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.

◇Admite puerto Ethernet 2,5G y combinación de puerto SFP + 10G, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

FuerteCapacidad de procesamiento empresarial

◇Soporte ERPS red de anillo y STP/RSTP/MSTP para eliminar los bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Apoye el protocolo del multicast de IGMP Snooping V1/V2/V3 para cumplir la vigilancia video de alta definición y los requisitos del acceso de la videoconferencia.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

Seguridad

◇Soporte de aislamiento de puerto.

◇Supresión de la tormenta de difusión del puerto de apoyo.

◇Soporte IP MAC puerto VLAN cuádruple combinación flexible función vinculante.

◇Admite autenticación 802.1X para proporcionar funciones de autenticación para computadoras LAN y controlar el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link y L/A.

◇Bajo consumo de energía, sin ventilador, carcasa de aluminio, excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Varios métodos de gestión y mantenimiento, como gestión de redes web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

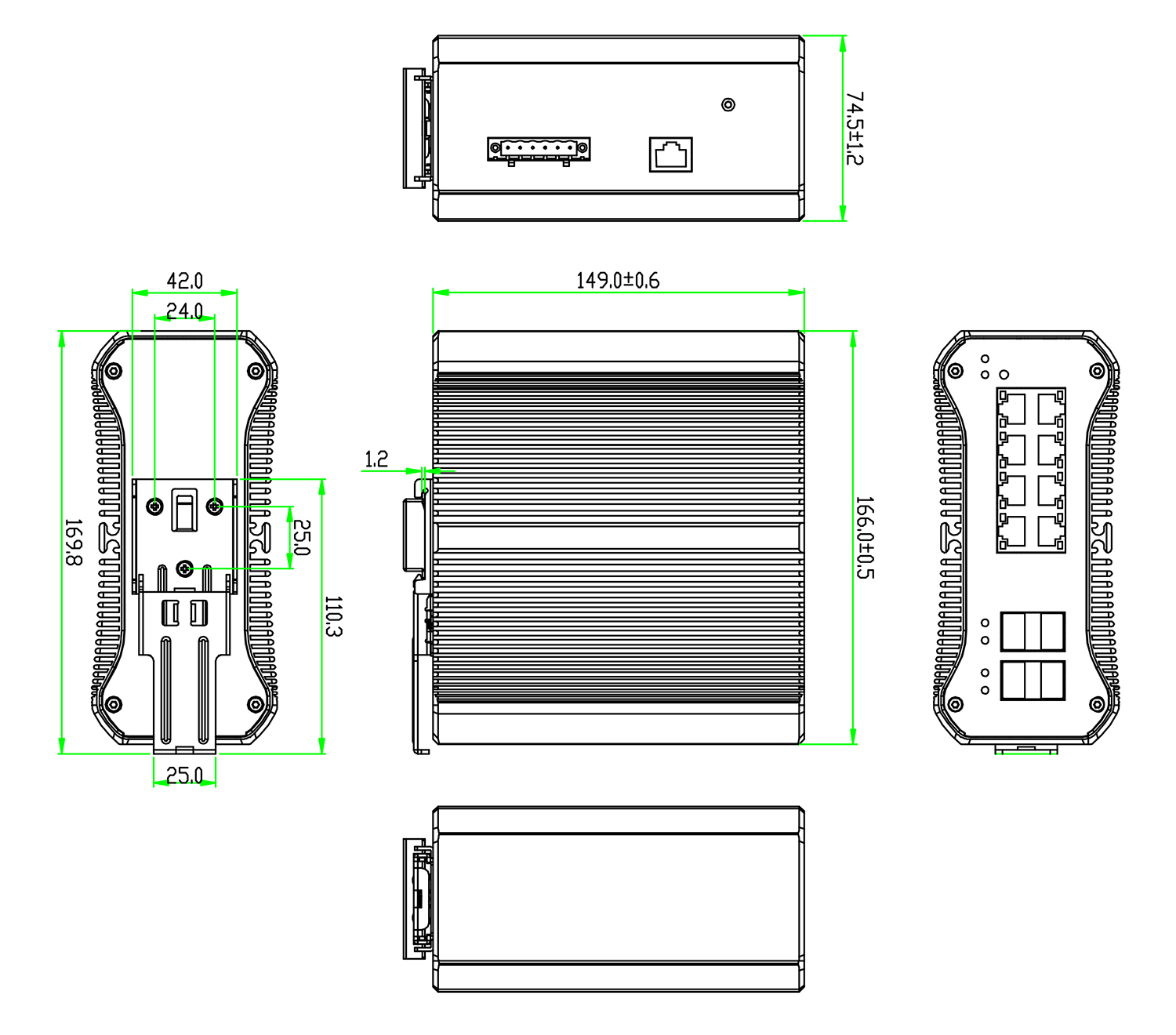

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS57128FM	L2 +E industrial gestionadoPor thernetInterruptor de fibra con8* 10/100/1000/2500M RJ45 puertos y 4*1/10G uplink SFP +FibraPuertos.Es sEntrada dual de la fuente de alimentación de DC del upport y montaje del carril del DIN.	24V/36W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Interruptor industrial manejado 2,5G de la fibra de Ethernet 12-port	1	SET
	Línea RJ45-DB9	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
Módulo óptico 1,25G	2630-G	Módulo óptico industrial de SFP, fibra dual con varios modos de funcionamiento 1,25G 850nm, distancia de transmisión: los 550m, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	2632-G	Módulo óptico industrial de SFP, fibra dual monomodo 1,25G 1310nm, distancia de transmisión: los 20km, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	2612-T-G	Módulo óptico industrial de SFP, fibra unemodal TX1310nm/RX1550nm, distancia de transmisión: los 20km, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, 1,25GFibra única monomodo TX1550nm/RX1310nm, distancia de transmisión: los 20km, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	2612-T-SC-G	Módulo óptico industrial de SFP, fibra unemodal TX1310nm/RX1550nm, distancia de transmisión: los 20km, interfaz del SC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	2613-R-SC-G	Módulo óptico industrial de SFP, sola fibra unemodal TX1550nm/RX1310nm, distancia de transmisión: los 20km, interfaz del SC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
10G Módulo óptico	6630-G	Módulo óptico industrial de SFP +, fibra dual con varios modos de funcionamiento 10G 850nm, distancia de transmisión: los 300m, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	7832-G	Módulo óptico industrial de SFP +, fibra dual monomodo 10G 1310nm, distancia de transmisión: los 20km, interfaz del LC, función de la ayuda DDM, enchufe caliente de la ayuda y tirón.	PC
	7832-33-G	Módulo óptico industrial de SFP +, sola fibra unemodal TX1330nm/RX1270nm, distancia de transmisión: los 20km, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	7832-27-G	Módulo óptico industrial de SFP +, sola fibra unemodal TX1270nm/RX13300nm, distancia de transmisión: los 20km, interfaz del LC, función de la ayuda DDM, enchufe caliente de la ayuda y tirón.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

36Fuente de alimentación industrial W DIN Rail

GWS-DP36-24

DENFerrocarril36W conjunto único de fuente de alimentación de salida

Voltaje de entrada:AC100V-240V 50-60Hz,0,56A

Voltaje de salida:DC24V1. 5A

Temperatura de la operación:-40 ℃A+ 70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS57128FM
InterfazCCaracterísticas
FijosPInformación sobre ort	Puerto del interruptor de alarma de apagado (FAULT) 1 * puerto de la consola RS232 (115200, N, 8,1) 41/10G uplink SFP + puertos de fibra (datos) 810/100/1000/2500Base-T RJ45 puertos (datos) 2 Unidades de V +, V redundante DC puertos de alimentación (6 pin Phoenix terminal)
Puerto Ethernet	Puerto 1-8 soporte 10/100/1000/2500Base-T auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros) 2500BASE-T: Cat6A o UTP posterior (≤ 100 metros)
Puerto de fibra óptica:	1/10g SFP + puerto de fibra óptica, defecto no incluye módulo óptico (Opcional de modo único/multi-modo, de una sola fibra/módulo óptico de doble fibra. LC)
Cable óptico/distancia	Multi-modo: 850nm/ 0-Sí.500.M Solo modo: 1310nm/ 0-Sí.40%Km., 1550nm/ 0-Sí.120.Km.
Parámetros de chip
Gestión de redes.	L.2 +
Protocolo de red	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T IEEE802.3u 100Base-TX,IEEE802.3ab 1000Base-T IEEE802.3z 1000Base-X, IEEE802.3BE2,5GBase-T IEEE802.3ae 10GBase-SR/LR, IEEE802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	96Gbps
Reenvío Tasa @ 64byte	89,28Mpps
CPU	Dual Core 1GHz
DRAM	2G
FLASH	256Mbit
Mac	32K
Memoria de búfer	16MPoco
JumboFPor Rame	12Kbytes
LED Indicador	Puerto de la fibra: L/A (verde), Tasa: 100/1000(Verde) Poder/Sistema: SYS (verde), red: Link (Amarillo)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
Suministro de energía
Consumo de energía	Standby<16W,Carga completa<25W
WOrkingVPor oltage	DC12-48VPor ejemplo, 6Pin industrial Phoenix terminal, soporte anti-protección inversa.
Suministro de energía	No, opcional24V/36W Fuente de alimentación industrial
FísicoPArámetro
Operación TEMP/Humedad	-40~+75°C,5%~90% RHNo condensación
Almacenamiento TEMP/Humedad	-40~+85 °C,5%~95% RHNo condensación
Dimensión(L * W * H)	16615075mm
Peso neto/bruto	1,8Kg/2,1Kg
Instalación	Escritorio, 35mmDINRPor Ail
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase B IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo de imán pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
MEchanicalPRoperties (propiedades)	IEC60068-2-6 (vibración anti),IEC60068-2-32 (caída libre),IEC60068-2-27 (Anti Shock)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Control de flujo IEEE802.3x (dúplex completo) Mecanismo de protección de excepción de puerto Gestión de flujo en tiempo real del puerto (intervalo de flujo) Supresión de la tormenta de la difusión basada en tarifa del puerto Configuración de la trama jumbo, el más grande de 12000 bytes Diagnosis digital en tiempo real óptica del módulo DDMI de SFP del puerto Configuración de ahorro de energía y vista de estado del puerto EEE Green Ethernet Limite la tasa de tráfico de paquetes entrantes y salientes, con una mini granularidad de 16Kbps y un máximo de 1Gbps
Características de la capa 3	RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3 Enrutamiento estático,Protocolo ARP, max 1024Entradas Función de gestión de red L2 +, gestión IPv4/IPv6 de doble pila
VLAN	(4K) VLAN basada en el puerto, IEEE802.1q VLAN basada en MAC, VLAN basada en el protocolo Configuración de puertos de Access, Trunk, Hybrid. Protocolo VLAN GVRP
PuertoAGregación	Agregación dinámica LACP, Agregación estática Max 6 grupos de agregación y un máximo de 8 puertos por grupo.
Árbol de expansión	Guardia de STP BPDU, filtrado de BPDU y reenvío de BPDU STP()IEEE802.1d),RSTP()IEEE802.1w),MSTP()IEEE802.1s)
Red de anillo de ERPS	Soporte de red de anillo ERPS, el tiempo de autocuración de la red de anillo es inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, VLAN de multidifusión Inicio de sesión rápido del usuario, MVR (registro de VLAN de multidifusión) IGMP Snooping v1/v2/v3 y 1024 grupos de multidifusión como máximo
Reflejo	Reflejo de tráfico bidireccional para puertos básicos Reflejo de uno a múltiples, admite hasta 4 sesiones de puerto
QoS	Algoritmo de programación de colas (SP, WRR, SP + WRR) Limitación de velocidad basada en flujo, redirección basada en flujo Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS, Marca de prioridad/Observación
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Autenticación IEEE802.1X basada en puerto SSL garantiza la seguridad de la transmisión de datos Función de enlace cuádruple de puertos IP + MAC + VLAN + Dirección MAC límite de aprendizaje, dirección MAC agujero negro Ataque anti DoS, supresión de mensajes de difusión de puerto Función de protección de fuente IP, certificación AAA y RADIUS Gestión jerárquica de usuarios y protección con contraseña SSH 2,0 proporciona un canal cifrado seguro para el inicio de sesión del usuario Mecanismo de copia de seguridad de datos de host, función de detección de intrusiones ARP Aislamiento de puerto, IP Source Guard, función de límite de velocidad de mensaje ARP
DHCP	Cliente DHCP,DHCP Snooping,DHCPServidor
Gestión	Gestión de red web (https) Protocolo de descubrimiento de capa de enlace (LLDP) Visualización del estado de utilización instantánea de la CPU Reloj del NTP, restauración de un tecleo, SNMP V1/V2/V3 Comprobación del estado del cable, detección de ping, registro de trabajo del sistema Gestión de clústeres de plataforma ONV NMS (LLDP + SNMP) Configuración de la línea de comandos Consola/Módem AUX/Telnet/CLI FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
