DESCRIPCIÓN GENERAL
El ONV-IPS1004F es un 10/100MIInterruptor ndustrial de la fibra de Ethernet desarrollado independientemente por ONV. Tiene puertos RJ45 de 4*10/100M y puerto de fibra SC de enlace ascendente de 1*155M, y cada puerto puede admitir el reenvío de velocidad de línea completa.
La ONV-IPS1004F tiene una excelente adaptabilidad al entorno de campo industrial (estabilidad mecánica, adaptabilidad climática, adaptabilidad al entorno electromagnético, etc.).Es adecuado para escenas industriales como el transporte inteligente, el tránsito ferroviario, la industria de la energía, la minería, el petróleo, el transporte marítimo, la metalurgia y la construcción de energía verde para formar una red de comunicación rentable, estable y confiable. Modo no administrado, plug and play, sin configuración, fácil de usar.
CARACTERÍSTICA
Acceso 10/100M
◇Soporte de reenvío de velocidad de alambre sin bloqueo
◇Soporte dúplex completo basado en IEEE802.3x y half duplex basados en la contrapresión
◇Puerto RJ45 de la ayuda el 100M y el 155MSCCombinación de puerto de fibra para satisfacer las necesidades de red en diversos escenarios.
Estable y fiable
◇CCC, CE, FCC, RoHS.
◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR y Link.
◇Bajo consumo de energía, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

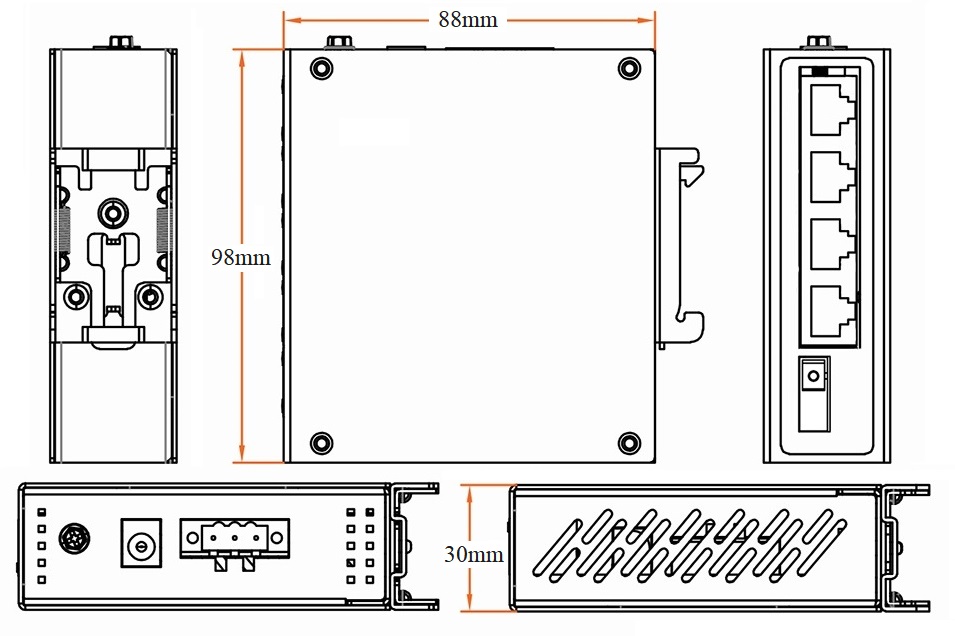

DIMENSIÓN
INFORMACIÓN DE PEDIDO
|
Modelo |
Descripción |
Suministro de energía recomendado |
|
ONV-IPS1004F |
Interruptor de fibra Ethernet industrial no administrado con puertos RJ45 de 4*10/100M y puerto de fibra SC de enlace ascendente de 1*155M (módulo óptico de fibra dual de modo único de 1310nm/20km). Puede soportar doble entrada de potencia DC y montaje en carril DIN. |
24W |
|
ONV-IPS1004F-A |
Interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 4*10/100M y el puerto uplink de la fibra del SC del 1*155M (el 1310nm/20km solo-modo solo módulo óptico de la fibra). Puede soportar doble entrada de potencia DC y montaje en carril DIN. |
24W |
|
ONV-IPS1004F-B |
El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 4*10/100M y el 1*155M uplink el puerto de la fibra del SC (solo módulo óptico de la fibra del 1550nm/20km el solo-modo). Puede soportar doble entrada de potencia DC y montaje en carril DIN. |
24W |
|
Nota:La fuente de alimentación no está incluida y debe ser comprada. |
||
LISTA DE EMBALAJE
|
Lista de embalaje |
Contenido |
Qty |
Unidad |
|
Conmutador Ethernet industrial de 5 puertos 10/100M |
1 |
Establecer |
|
|
Guía del usuario |
1 |
PC |
|
|
Tarjeta de garantía y certificado de conformidad |
1 |
PC |
SUMINISTRO DE ENERGÍA
|
Producto |
Modelo |
Descripción |
Unidad |
|
Fuente de alimentación industrial del carril del estruendo 24W |
GWS-DP24-12 |
Carril DIN 24W único conjunto de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A Voltaje de salida: DC12V, 2.0A Temperatura de operación: -40 ℃ a + 70 ℃ |
PC |
|
Fuente de alimentación industrial del carril del estruendo 24W |
GWS-DP24-24 |
Carril DIN 24W único conjunto de fuente de alimentación de salida Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A Voltaje de salida: DC24V, 1.0A Temperatura de operación: -40 ℃ a + 70 ℃ |
PC |
ESPECIFICACIÓN TÉCNICA
|
Modelo |
ONV-IPS1004F |
|
Características de la interfaz |
|
|
Puerto fijo |
1*155M enlace ascendente SCFibraPuerto (Datos) 4 *Puertos de 10/100Base-TX RJ45 (Datos) |
|
Puerto Ethernet |
Puerto 1-4 puede soportar 10/100Base-TX auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación |
|
Transmisión de par trenzado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metroS) 100BASE-TX: Cat5e o UTP posterior (≤ 100 metroS) |
|
Puerto de fibra óptica |
Módulo óptico predeterminado es fibra dual monomodo 20km, puerto SC |
|
Cable óptico/distancia |
Multi-Modo: 850nm/0-550M (en inglés), 1310nm/0-2km, SIngle-Modo: 1310nm/0-40Km, 1550nm/0-120Km |
|
Parámetro de chip |
|
|
Protocolo de red |
IEEE 802. 310BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX,IEEE 802.3x |
|
Modo de reenvío |
Almacenar y reenviar (Velocidad completa del alambre) |
|
Capacidad de conmutación |
1,0 Gbps(Sin bloqueo) |
|
Reenvío Tasa @ 64byte |
0.744Mpps |
|
Mac |
1K |
|
Memoria de búfer |
512K |
|
Marco Jumbo |
2048bytes |
|
Indicador LED |
Potencia: PWR ()GReen),NEtwork: Enlace 1-4 ()Amarillo), Puerto de fibra: FX (en inglés)GReen |
|
Suministro de energía |
|
|
Consumo de energía |
En espera <3W, carga completa <5W |
|
Voltaje de entrada/interfaz |
DC12-48V,Terminal industrial 3P y enchufe de corriente continua, protección anti-reversa de la ayuda |
|
Suministro de energía |
No, opcional12V/24W o 24V/Fuente de alimentación industrial 24W |
|
Parámetro físico |
|
|
Operación TEp/Humedad |
-40 ~ + 75 °C,5% ~ 90% RH sin condensación |
|
Almacenamiento TEp/Humedad |
-40 ~ + 85 °C,5% ~ 95% RH no condensación |
|
Dimensión (L * W * H) |
98*88*30mm |
|
Peso neto/bruto |
0,25Kg/0,35Kg |
|
Instalación |
Escritorio,35mmDINRPor Ail |
|
Certificación & Garantía |
|
|
Protección contra rayos |
Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV |
|
Propiedades mecánicas |
IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque) |
|
Certificación |
Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC |
|
Garantía |
5 años, mantenimiento de por vida. |
