Conmutador Ethernet industrial de 5 puertos Gigabit

Modelo： ONV-IPS3005

Conmutador Ethernet industrial no administrado con puertos RJ45 de 5*10/100/1000M. Puede soportar doble entrada de potencia DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS3005 es unGInterruptor industrial de Ethernet del igabit desarrollado independientemente por ONV. Tiene 5*10/100/1000Base-TAdaptativoPuertos RJ45. Cada puerto puede soportar el reenvío de velocidad de línea completa.

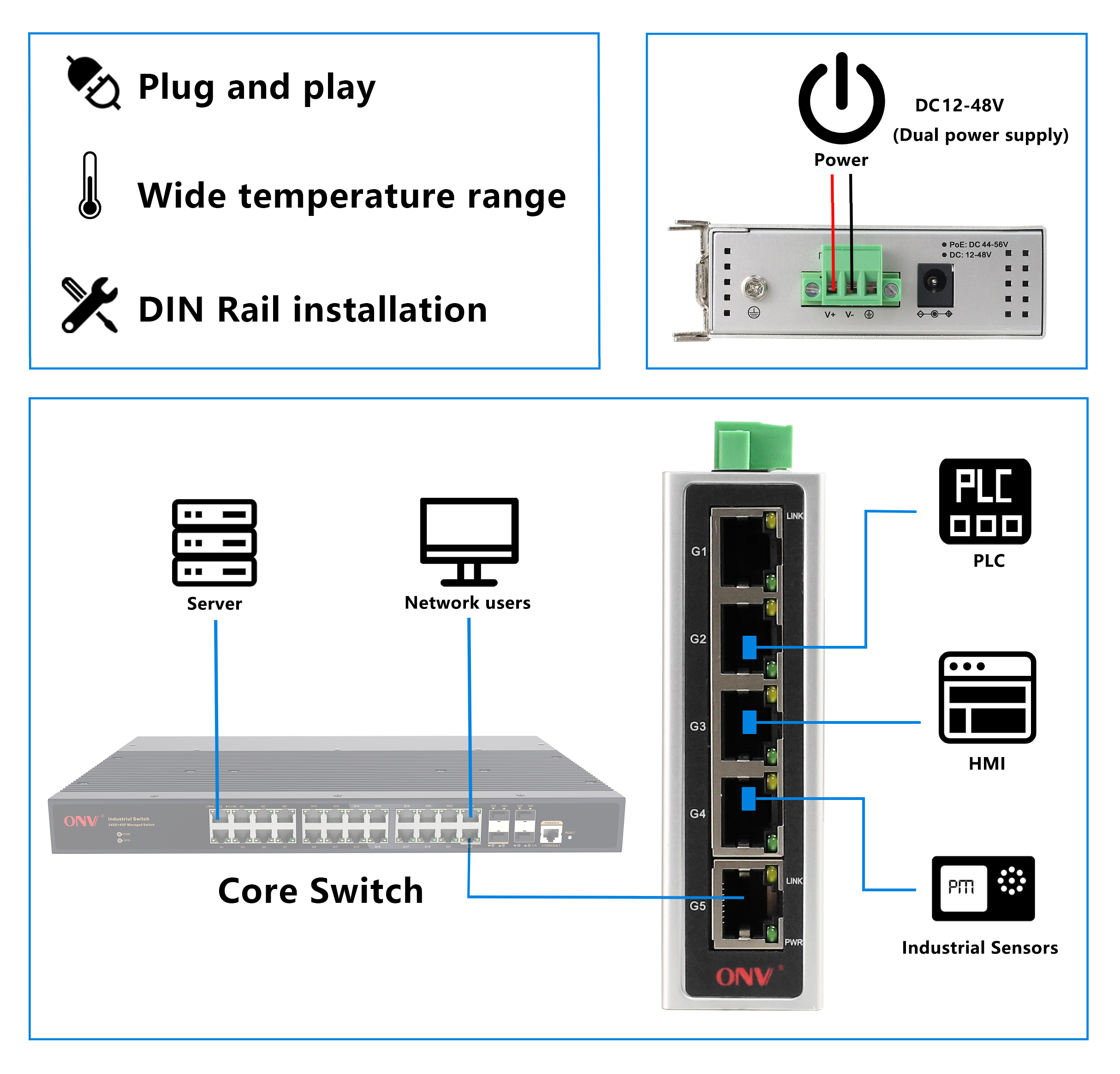

La ONV-IPS3005 tiene una excelente adaptabilidad al entorno de campo industrial (estabilidad mecánica, adaptabilidad climática, adaptabilidad al entorno electromagnético, etc.).Es adecuado para escenas industriales como el transporte inteligente, el tránsito ferroviario, la industria de la energía, la minería, el petróleo, el transporte marítimo, la metalurgia y la construcción de energía verde para formar una red de comunicación rentable, estable y confiable. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso Gigabit

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇ApoyoGIgabitRJ45Puertos, alta velocidad y alta conexión de ancho de banda para satisfacer las necesidades de diversos escenarios.

Estable y fiable

◇CCC, CE, FCC, RoHS.

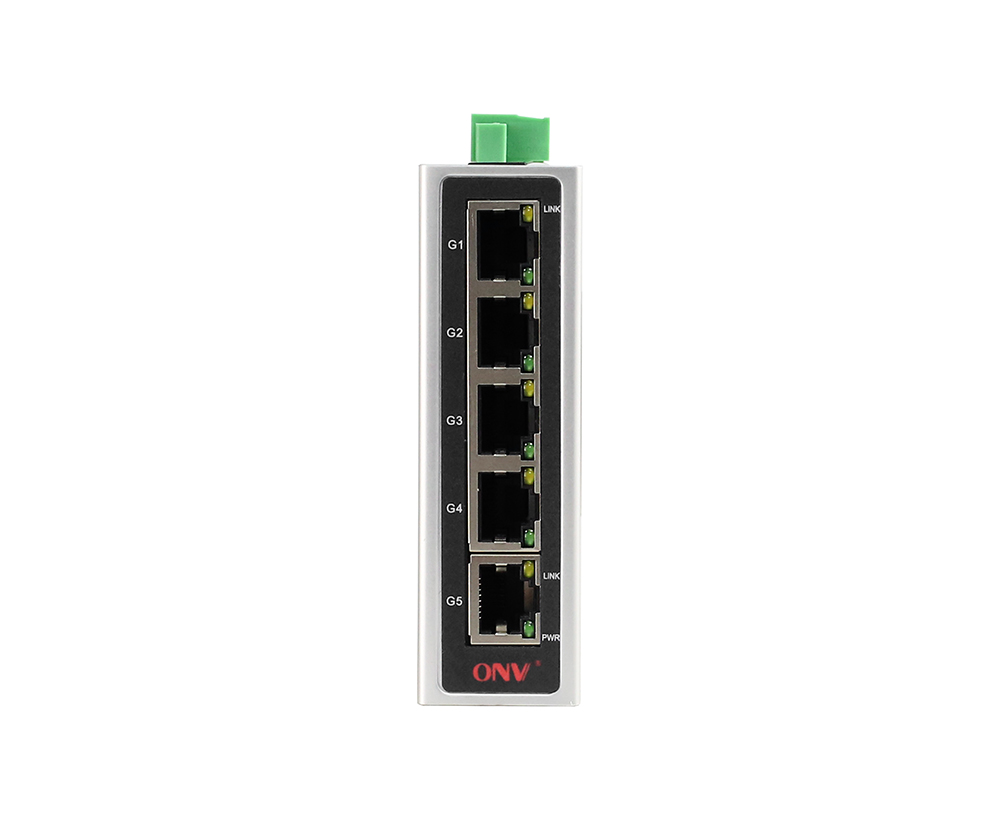

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWRYLink.

◇Bajo consumo de energía, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

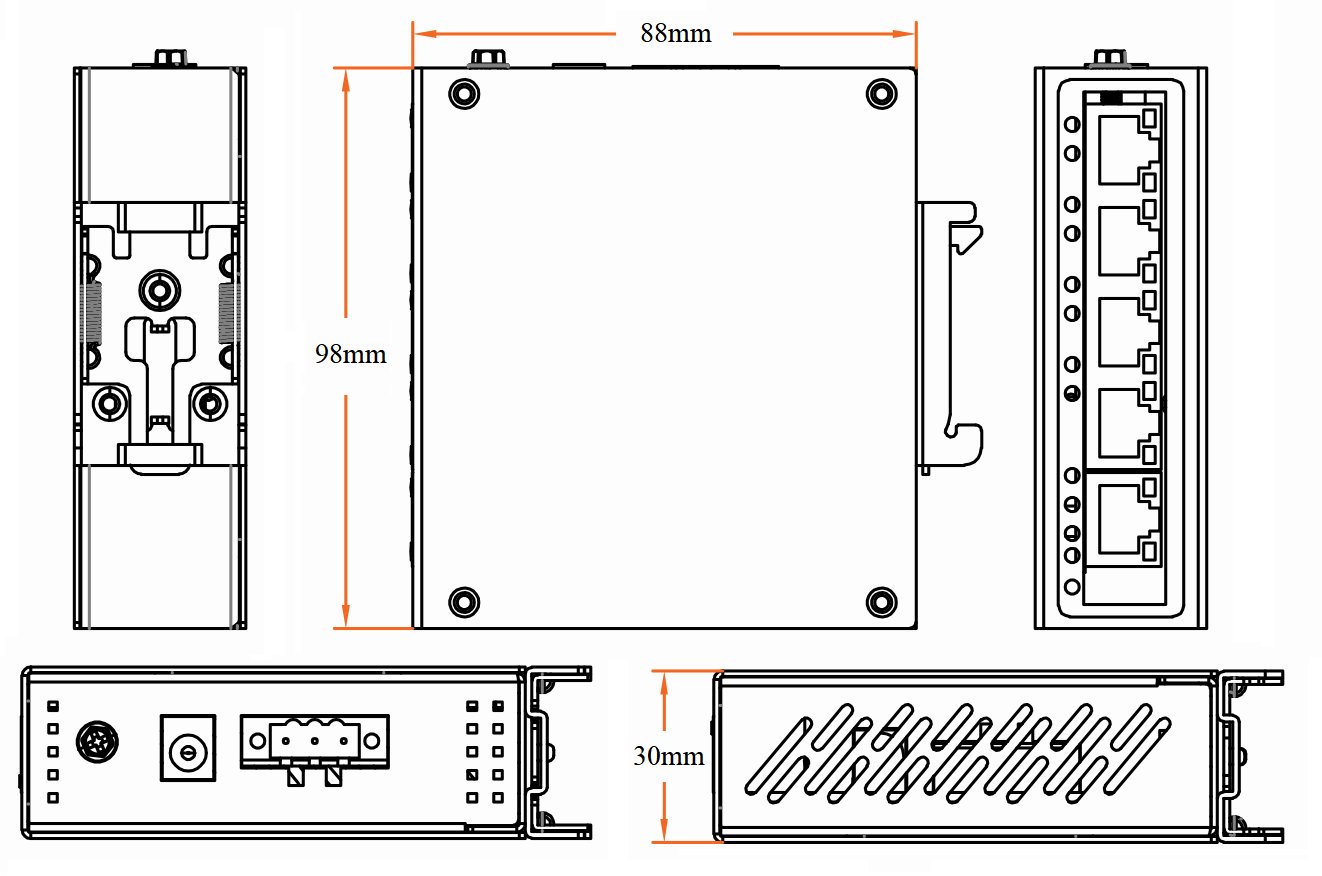

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS3005	Conmutador Ethernet industrial no administrado con puertos RJ45 de 5*10/100/1000M. Puede soportar doble entrada de potencia DC y montaje en carril DIN.	24W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	5-puertoGInterruptor industrial de Ethernet del gigabit	1	SPor et
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

SUMINISTRO DE ENERGÍA

Producto

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS3005
Características de la interfaz
Puerto fijo	5*10/100/1000Base-T RJ45 puertos (datos)
Puerto Ethernet	Puerto 1-5PuedeApoyo 10/100/1000Base-T(X)Autoadaptación MDI/ MDI-X full/ half duplex
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Parámetro de chip
Protocolo de red	IEEE 802. 310BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	12Gbps (no)N-Bloqueo)
Reenvío Tasa @ 64byte	7,44Mpps
Mac	2K
Memoria de búfer	2M
Marco Jumbo	9216bytes
Indicador LED	Potencia: PWR (Verde), Red: Link G1-G5 (Amarillo)
Suministro de energía
Consumo de energía	En espera <3W, carga completa <5W
Voltaje de entrada/interfaz	DC12-48V,Terminal industrial 3P y enchufe de corriente continua, protección anti-reversa de la ayuda
Suministro de energía	No, opcional12V/24W o 24V/Fuente de alimentación industrial 24W
Parámetro físico
Operación Temp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEp/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	988830mm
Peso neto/bruto	0,25Kg/0,35Kg

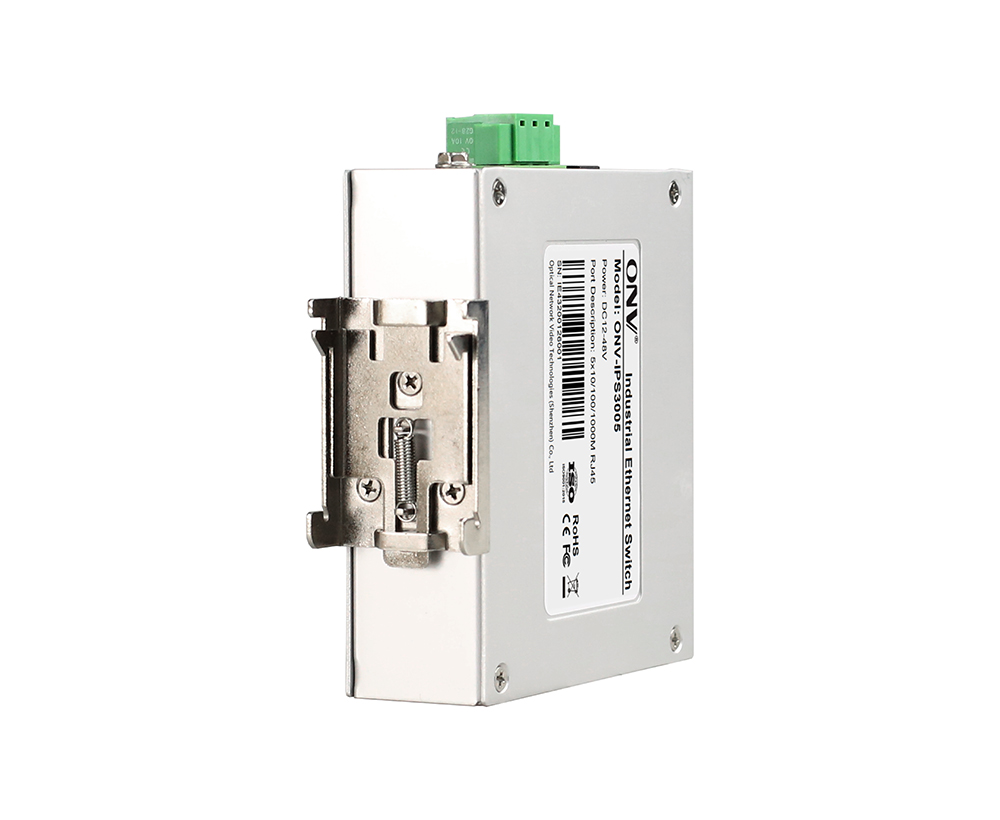

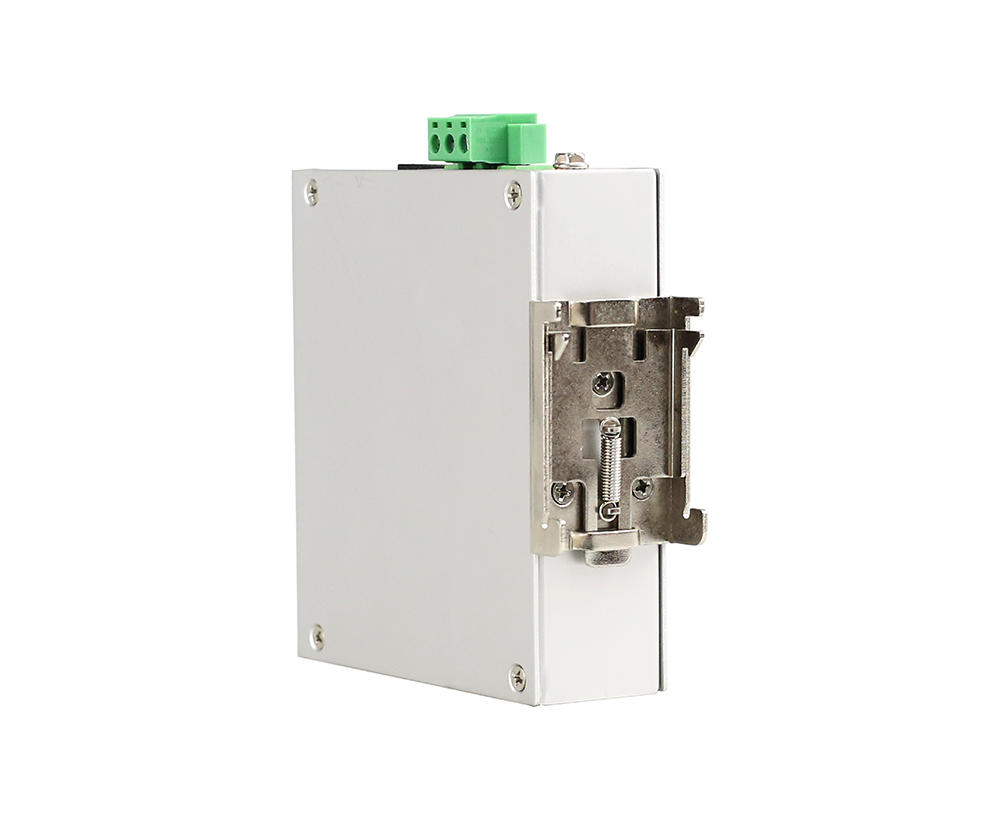

Instalación	Sobremesa, 35mm DINRPor Ail
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
