Conmutador Ethernet industrial de 6 puertos Gigabit

Modelo： ONV-IPS3064F

El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 4*10/100/1000M y los 2*1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de alimentación DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS3064F es unGInterruptor de fibra Ethernet industrial igabit desarrollado independientemente por ONV. Tiene 4*10/100/1000MAdaptativoPuertos RJ45 y puertos de fibra SFP de enlace ascendente de 2*1000M. Cada puerto puede soportar el reenvío de velocidad de línea completa.

La ONV-IPS3064F tiene una excelente adaptabilidad al entorno de campo industrial (estabilidad mecánica, adaptabilidad climática, adaptabilidad al entorno electromagnético, etc.).Es adecuado para escenas industriales como el transporte inteligente, el tránsito ferroviario, la industria de la energía, la minería, el petróleo, el transporte marítimo, la metalurgia y la construcción de energía verde para formar una red de comunicación rentable, estable y confiable. Modo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso Gigabit

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Soporte GigabitRJ45Puerto y SFPFibraPara cumplir con los requisitos de red de varios escenarios.

Estable y fiable

◇CCC,CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWRYLink.

◇Bajo consumo de energía, aVivienda de la aleación del alumum, y disipación de calor excelente para asegurar la operación estable del interruptor.

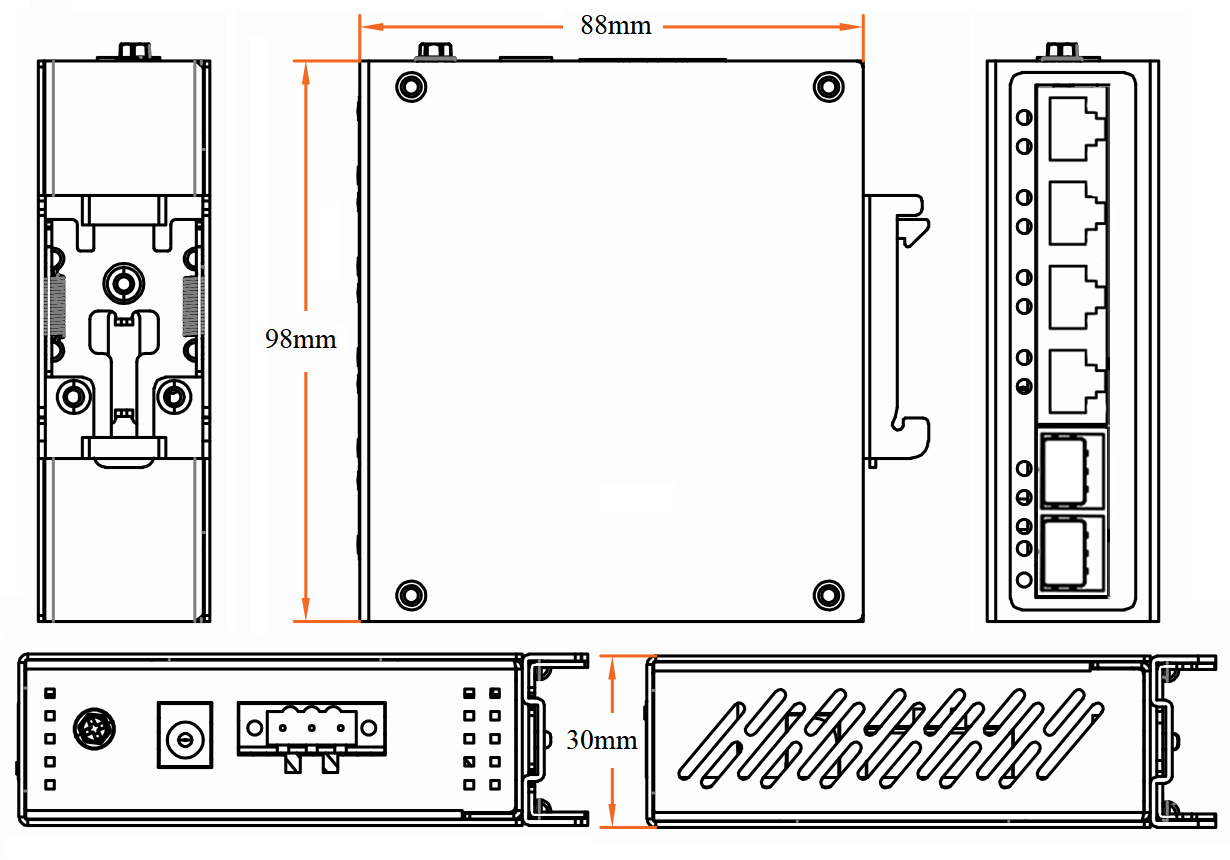

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS3064F	Interruptor industrial Unmanaged de la fibra de Ethernet con los 21000MUplinkPuertos de fibra SFP y puertos RJ45 410/100/1000M.Puede soportar doble entrada de alimentación DC y montaje en carril DIN.	24W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	6-puertoGInterruptor industrial de Ethernet del gigabit	1	SPor et
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GÓpticoMódulo	2630-G	Módulo óptico SFP industrial, 1,25G fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC, admite la función DDM y conexión en caliente.	PC
	2632-G	Módulo óptico industrial de SFP, fibra dual unemodal 1,25G 1310nm, distancia de transmisión: los 20km, Interfaz LC, soporta función DDM y conexión en caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, fibra unemodal TX1310nm/RX1550nm, distancia de transmisión: los 20km, Interfaz LC, soporta función DDM y conexión en caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, sola fibra unemodal TX1550nm/RX1310nm, distancia de transmisión: 20km, Interfaz LC, soporta función DDM y conexión en caliente.	PC
	2612-T-SC-G	Módulo óptico industrial de SFP, fibra unemodal TX1310nm/RX1550nm, distancia de transmisión: los 20km, Interfaz SC, admite la función DDM y conexión en caliente.	PC
	2613-R-SC-G	Módulo óptico industrial de SFP, sola fibra unemodal TX1550nm/RX1310nm, distancia de transmisión: 20km, Interfaz SC, admite la función DDM y conexión en caliente.	PC

SUMINISTRO DE ENERGÍA

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-12

Carril DIN 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A

Voltaje de salida: DC12V, 2.0A

Temperatura de operación: -40 ℃ a + 70 ℃

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-24

Carril DIN 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A

Voltaje de salida: DC24V, 1.0A

Temperatura de operación: -40 ℃ a + 70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS3064F
Características de la interfaz
Puerto fijo	Puertos de 410/100/1000Base-T RJ45 (datos) 2 1000Base-X uplink puertos de fibra SFP (datos)
Puerto Ethernet	Puerto 1-4 puedeApoyo 10/100/1000Base-T(X)Detección automática, full/ Semidúplex MDI/ MDI-X self-adaption
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metroS) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metroS) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metroS)
Puerto de fibra óptica	Interfaz de fibra óptica Gigabit, defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multi-Modo: 850nm/0-550M (en inglés), 1310nm/0-2km, SIngle-Modo: 1310nm/0-40Km, 1550nm/0-120Km
Parámetro de chip
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	12Gbps (Sin bloqueo)
Tasa de reenvío @ 64byte	8,93 Mpps
Mac	2K
Memoria de búfer	2M
Marco Jumbo	9216bytes
Indicador LED	Potencia: PWR (verde), red: G1-G6 de enlace (verde)
Suministro de energía
Consumo de energía	Espera <5W, carga completa <8W
Voltaje de entrada/interfaz	DC12-48V,Terminal industrial 3P y enchufe de corriente continua, protección anti-reversa de la ayuda
Suministro de energía	No, opcional12V/24W o 24V/Fuente de alimentación industrial 24W
Parámetro físico
Operación TEp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEp/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	988830mm
Peso neto/bruto	0,25 kg/0,35 kg
Instalación	Sobremesa, 35mm DINRPor Ail
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS): 10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
