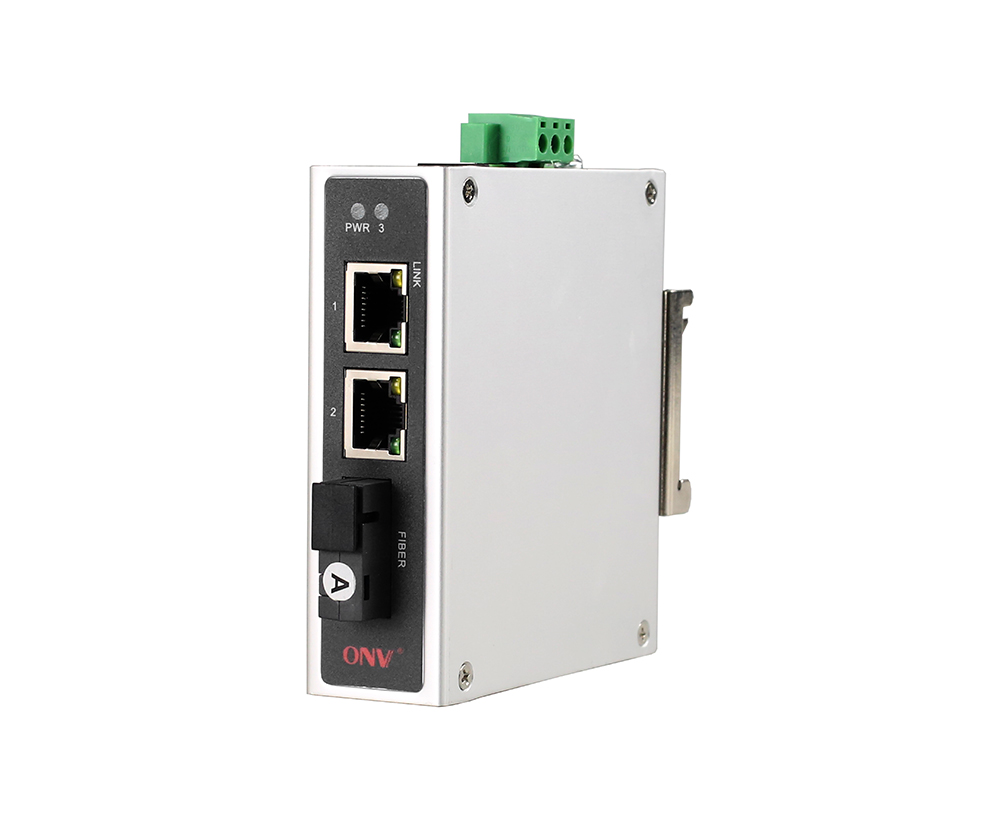

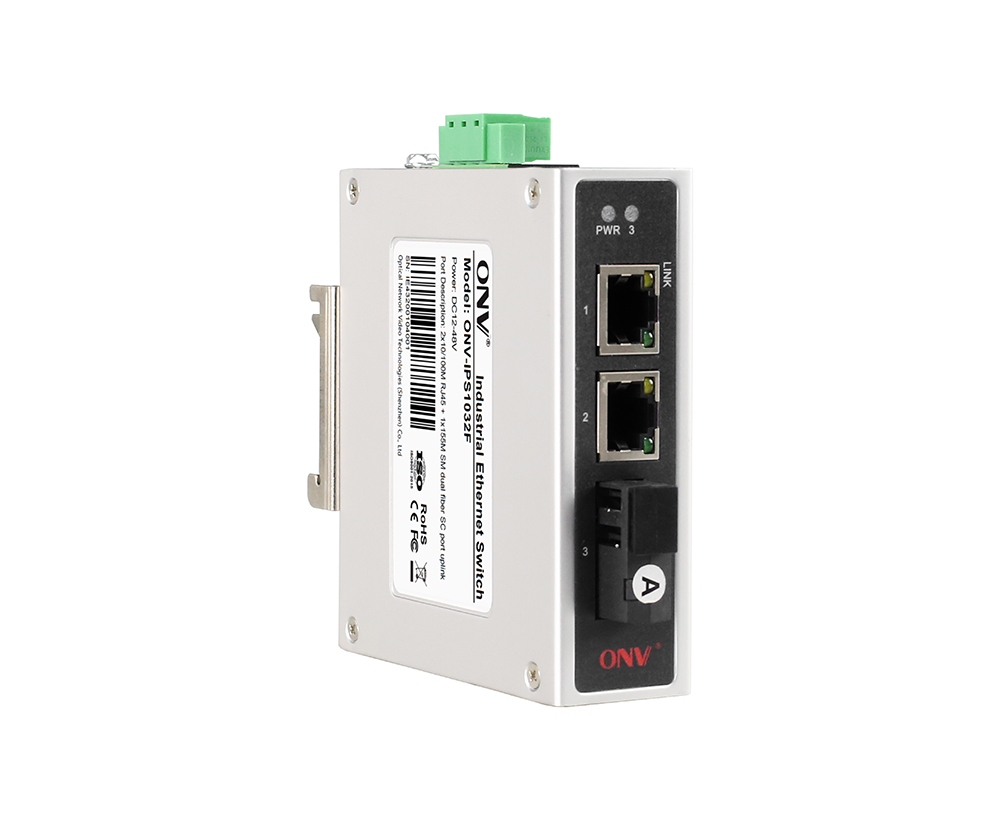

Interruptor industrial de Ethernet del puerto 3 del 10/100M

Modelo： ONV-IPS1032F

Interruptor de fibra Ethernet industrial no administrado con puertos RJ45 de 2*10/100M y puerto de fibra SC de enlace ascendente de 1*155M (módulo óptico de fibra dual monomodo 1310nm/20km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS1032F es un interruptor industrial de la fibra de Ethernet del 10/100M desarrollado independientemente por ONV. Tiene puertos RJ45 2*10/100Base-TX y 1*155MUplink puerto de fibra SC, y cada puerto puede soportar el reenvío de velocidad de línea completa.

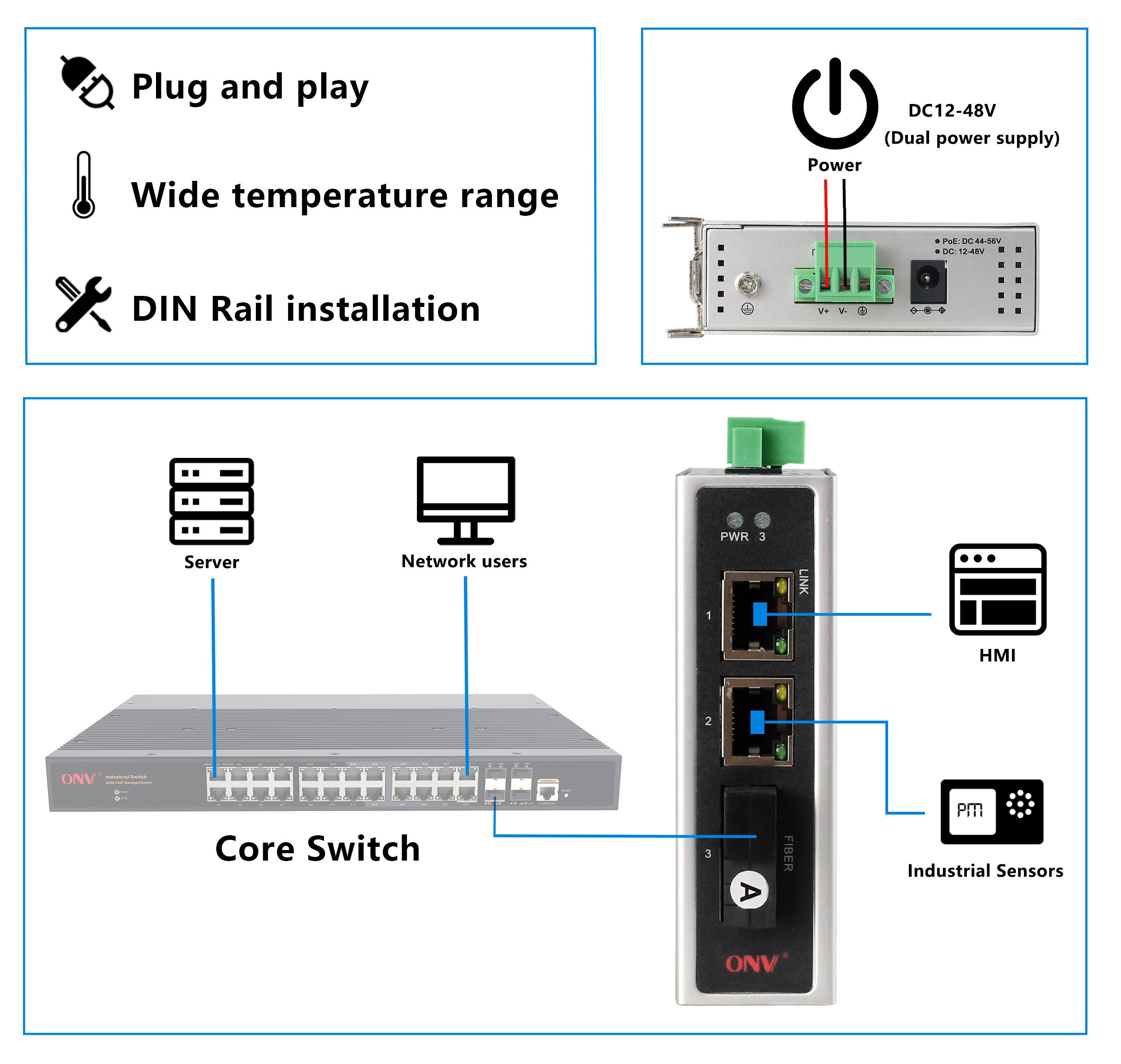

La ONV-IPS1032FTiene adaptabilidad industrial excelente del ambiente del campo (estabilidad mecánica, adaptabilidad del clima, adaptabilidad electromágnetica del ambiente, etc.).Es adecuado para escenas industriales como el transporte inteligente, el tránsito ferroviario, la industria de la energía, la minería, el petróleo, el transporte marítimo, la metalurgia y la construcción de energía verde para formar una red de comunicación rentable, estable y confiable. Modelo no administrado, plug and play, sin configuración, fácil de usar.

CARACTERÍSTICA

Acceso 10/100M

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Apoyo 10/100MPuerto RJ45SY el 155MSCCombinación de puerto de fibra para satisfacer las necesidades de red en diversos escenarios.

Estable y fiable

◇CCC, CE, FCC, RoHS.

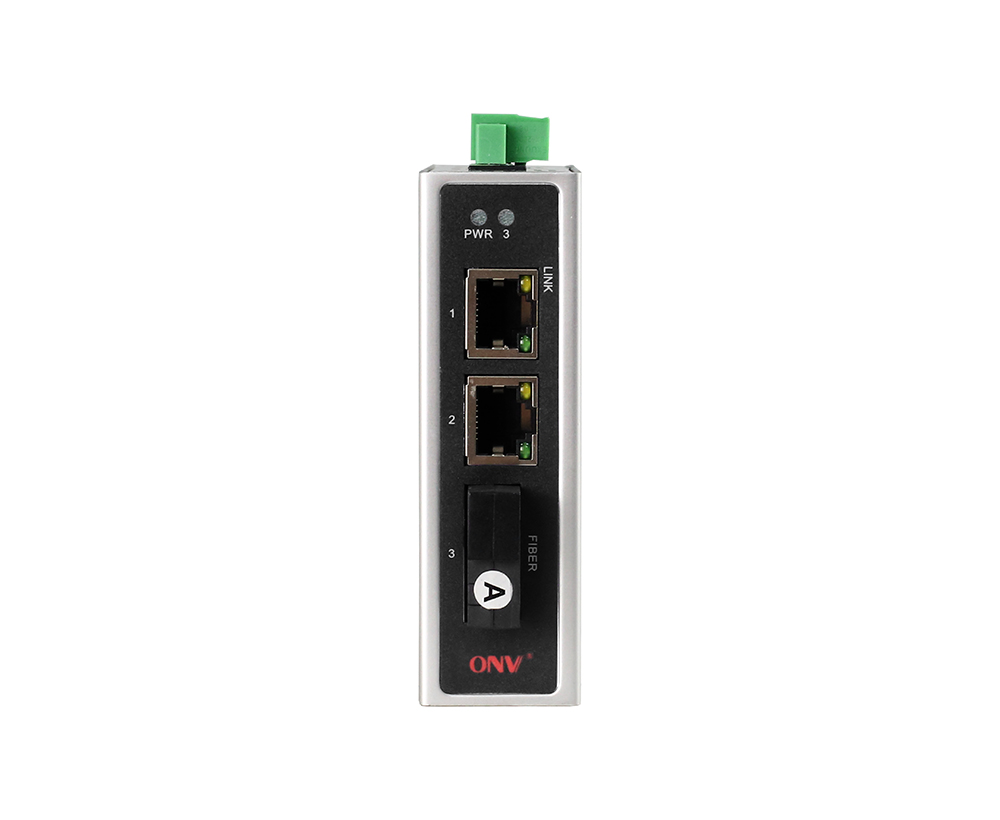

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR y Link.

◇Bajo consumo de energía, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

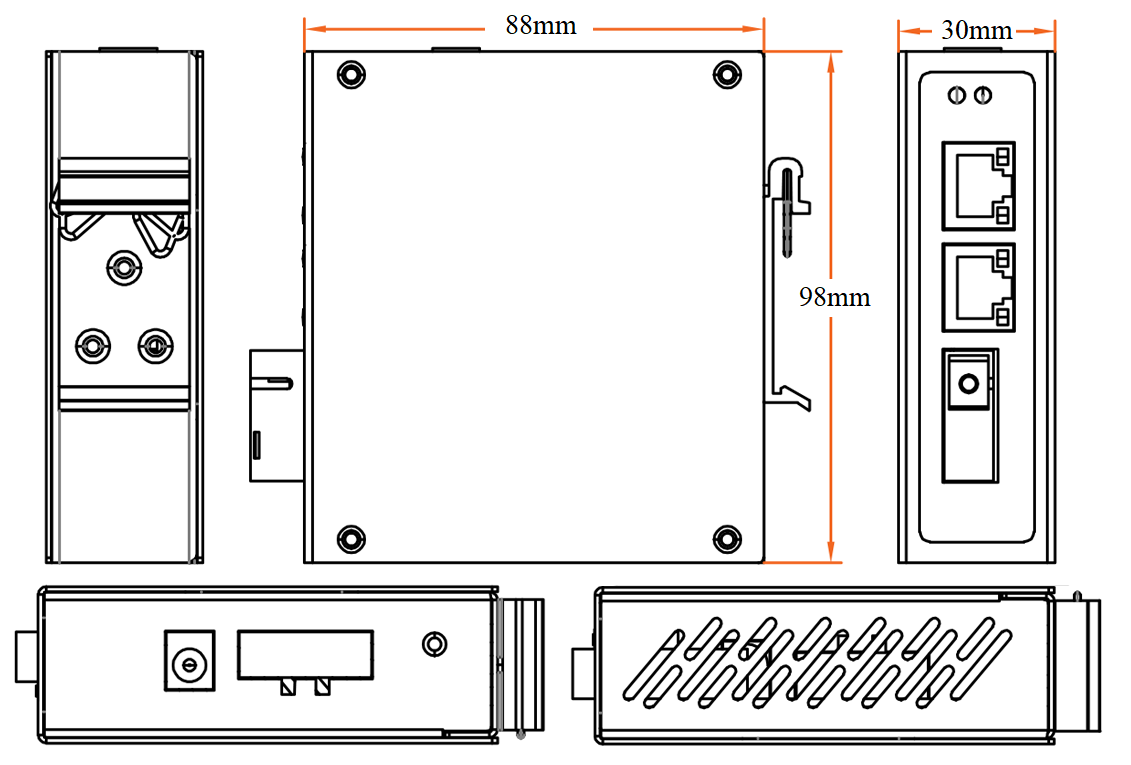

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS1032F	Interruptor de fibra Ethernet industrial no administrado con puertos RJ45 de 210/100M y puerto de fibra SC de enlace ascendente de 1155M (módulo óptico de fibra dual monomodo 1310nm/20km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.	24W
ONV-IPS1032F-A	El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 210/100M y el 1155M uplink el puerto de la fibra del SC (solo módulo óptico de la fibra del 1310nm/los 20km). Puede soportar doble entrada de potencia DC y montaje en carril DIN.	24W
ONV-IPS1032F-B	El interruptor industrial Unmanaged de la fibra de Ethernet con los puertos RJ45 de los 210/100M y el 1155M uplink el puerto de la fibra del SC (módulo óptico de la fibra del solo-modo del 1550nm/20km el solo). Puede soportar doble entrada de potencia DC y montaje en carril DIN.	24W
Nota:La fuente de alimentación no está incluida y debe ser comprada.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador Ethernet industrial de 3 puertos 10/100M	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

SUMINISTRO DE ENERGÍA

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-12

Carril DIN 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A

Voltaje de salida: DC12V, 2.0A

Temperatura de operación: -40 ℃ a + 70 ℃

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-24

Carril DIN 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada: AC100V ~ 240V 50-60H, 0.35A

Voltaje de salida: DC24V, 1.0A

Temperatura de operación: -40 ℃ a + 70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS1032F
Características de la interfaz
Puerto fijo	1155M UplinkPuerto de fibra SC (Datos) 210/100Base-TXPuertos RJ45 (datos)
Puerto Ethernet	Puerto 1-2Puede apoyar 10/100Base-TX auto-detección, full/ half duplex MDI/ MDI-X autoadaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Módulo óptico predeterminado es fibra dual monomodo 20km, puerto SC
Cable óptico/distancia	Multi-Modo: 850nm/0-550M (en inglés), 1310nm/0-2km, SIngle-Modo: 1310nm/0-40Km, 1550nm/0-120Km
Parámetro de chip
Protocolo de red	IEEE 802. 310BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX,IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Velocidad completa del alambre)
Capacidad de conmutación	1.0Gbps (no)N-Bloqueo)
Reenvío Tasa @ 64byte	0.45Mpps
Mac	1K
Memoria de búfer	512K
Marco Jumbo	2048bytes
Indicador LED	Potencia: PWR (Verde), Red: Link (Amarillo), Puerto de la fibra: 3 ()GReen
Suministro de energía
Consumo de energía	En espera <3W, carga completa <5W
Voltaje de entrada/interfaz	DC12-48V,Terminal industrial 3P y enchufe de corriente continua, protección anti-reversa de la ayuda
Suministro de energía	No, opcional12V/24W o 24V/Fuente de alimentación industrial 24W
Parámetro físico
Operación TEp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEp/Humedad	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	988830mm
Peso neto/bruto	0,25Kg/0,35Kg

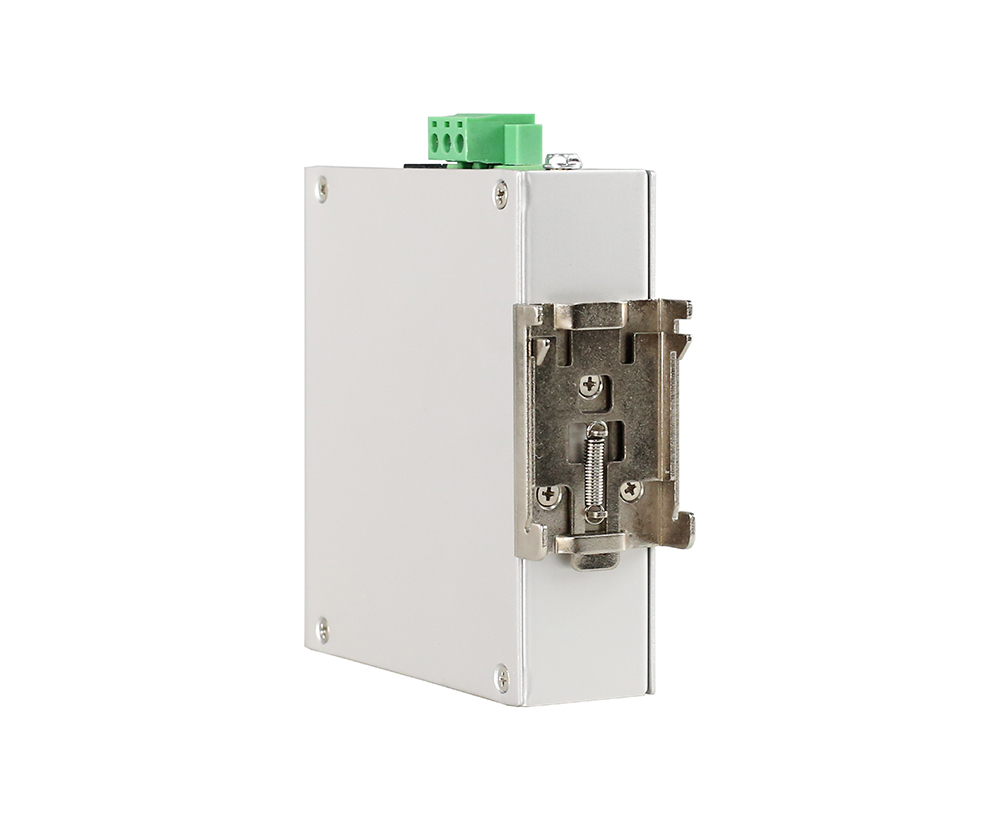

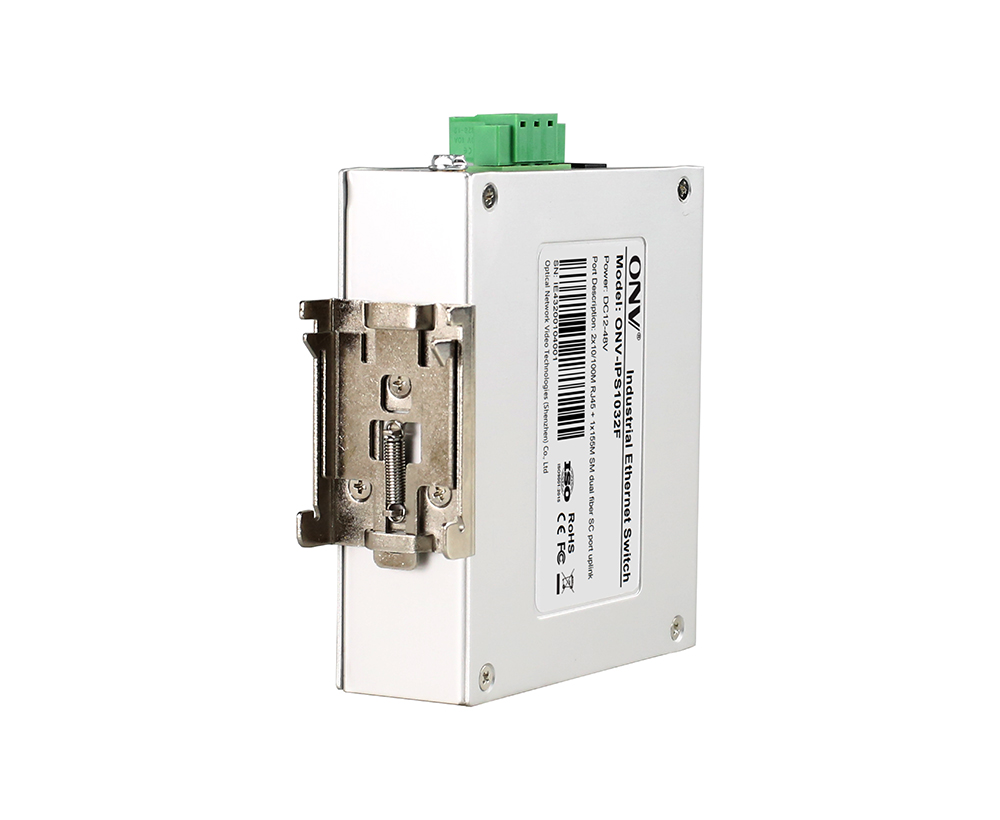

Instalación	Sobremesa, 35mm DINRPor Ail
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	Marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
