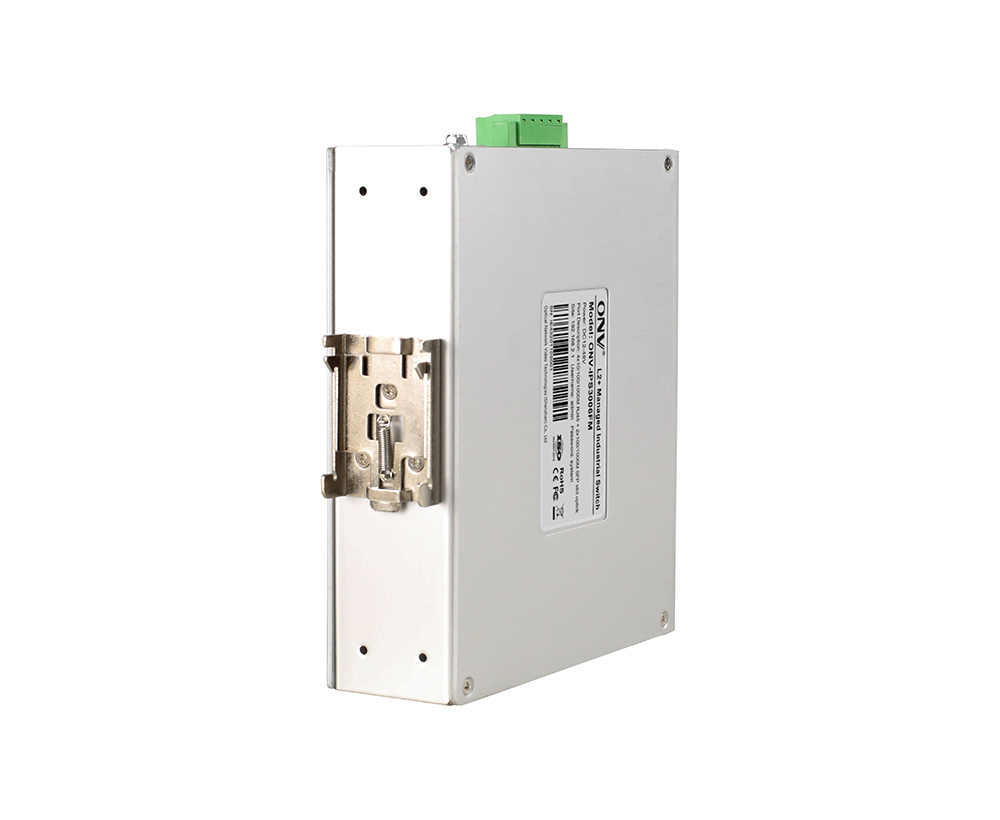

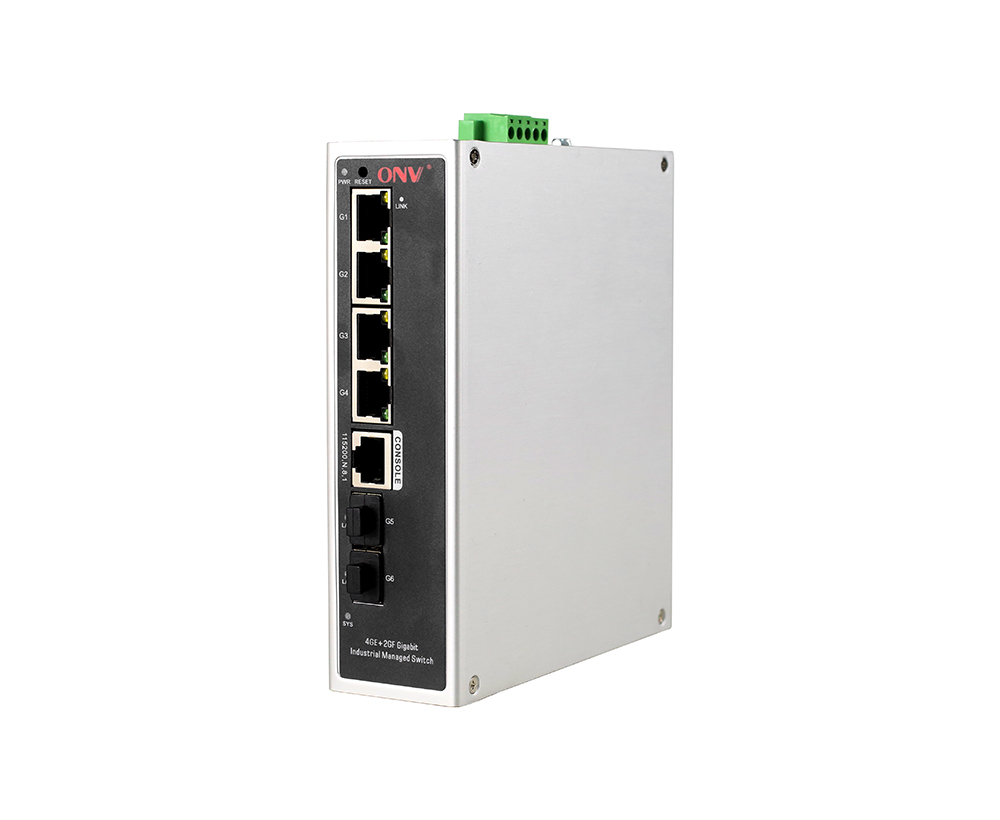

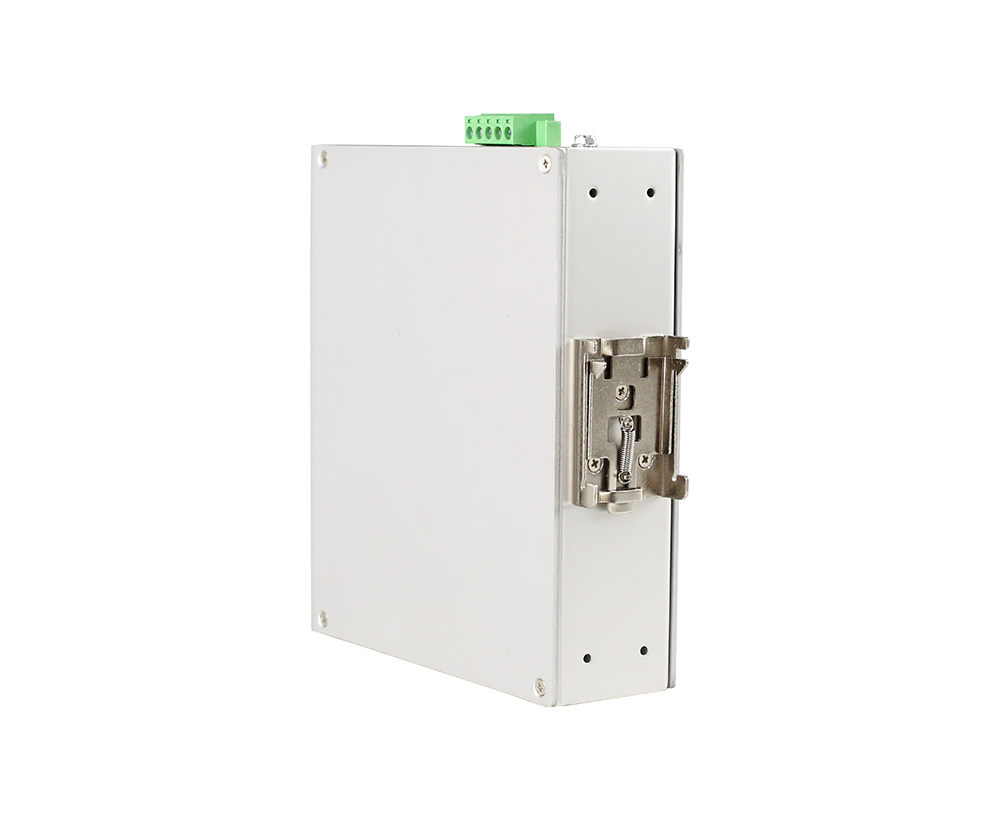

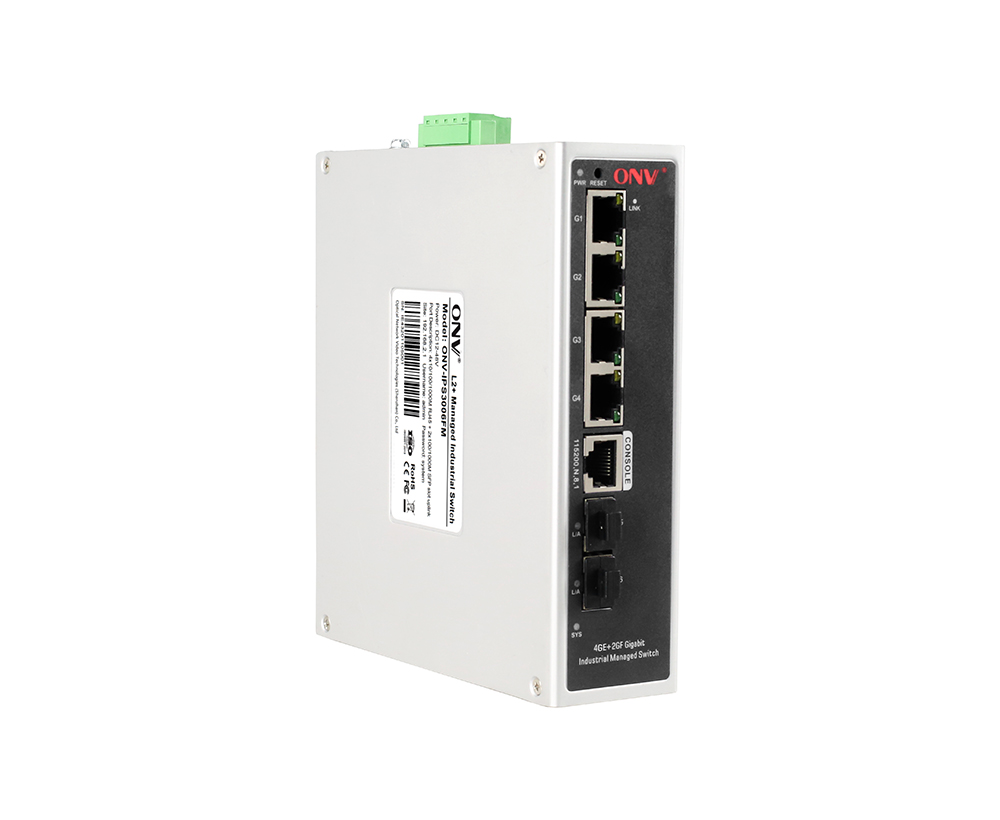

Conmutador Ethernet industrial gestionado Gigabit de 6 puertos

Modelo： ONV-IPS3006FM

El interruptor industrial manejado L2 de la fibra de Ethernet con los puertos RJ45 de los 4*10/100/1000M y los 2*100/1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de potencia DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

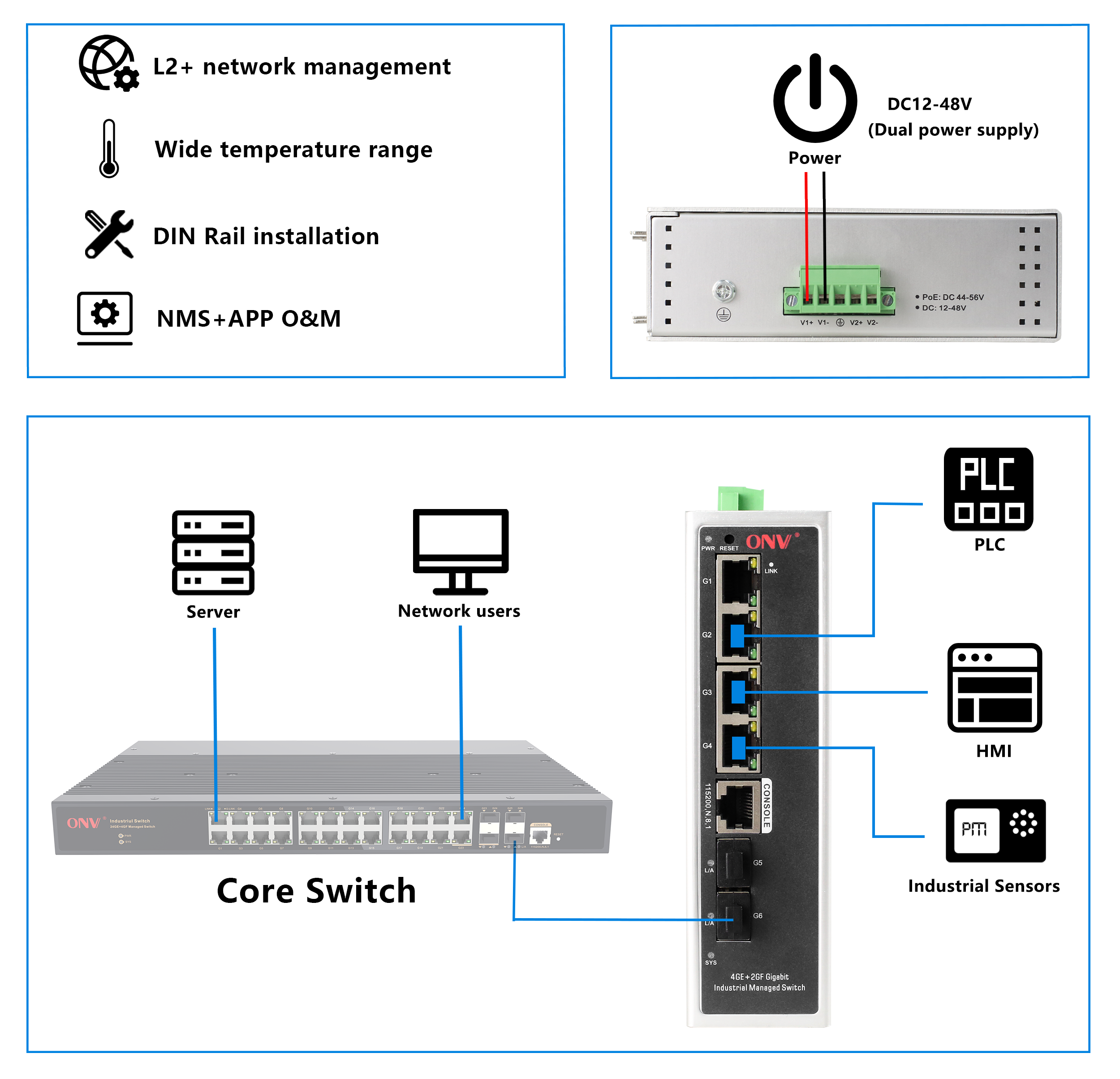

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-IPS3006FMEs un Gigabit Ethernet industrial gestionadoFibraInterruptorDesarrollado de forma independiente por ONV. Tiene4*10/100/1000Base-TRJ45 adaptativoPuertos y2* 100/1000Base-XUplinkPuertos de fibra SFP.Cada puerto puede soportar el reenvío de velocidad de cable.

ElONV-IPS3006FM tiene funciones de gestión de red L2 +. Puede admitir administración IPV4 y reenvío de enrutamiento estático, mecanismos de protección de seguridad completos, políticas ACL/ QoS completas y funciones VLAN ricas, lo que facilita la administración y el mantenimiento. Soporta múltiples protocolos de redundancia de red RSTP (<50ms) para mejorar el backup de enlaces y la fiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar la comunicación ininterrumpida de transmisiones importantes. De acuerdo con las necesidades de la aplicación, el control de flujo de puertos, la división de VLAN, QoS y otras configuraciones de servicios de aplicaciones se pueden realizar a través de métodos de administración de red como Web, CLI, SNMP y Telnet.Es adecuado para establecer redes de comunicación rentables, estables y confiables en escenarios industriales como transporte inteligente, transporte ferroviario, industria energética, minería, petróleo, transporte marítimo, metalurgia y construcción de energía verde.

CARACTERÍSTICA

GigabitACcess

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.

◇SUpportGigabitRJ45PuertoYSFP pInformación sobre ortCombinación, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

FuerteCapacidad de procesamiento empresarial

◇Soporte IEEE 802.1Q VLAN.

◇El protocolo de árbol de expansión RSTP de la red en anillo elimina los bucles de capa 2 y realiza la copia de seguridad del enlace.

◇ApoyoIGMP Snooping V1/V2Para cubrir las necesidades de la vigilancia video de alta definición del multi-terminal y del acceso de la videoconferencia.

◇Admite QoS, tres modos de prioridad basados en el puerto, basados en 802,1 P y basados en DSCP, y cuatro algoritmos de programación de colas: SP, WRR yWFQ.

◇La agregación estática y la agregación dinámica aumentan de manera efectiva el ancho de banda del enlace, logran el equilibrio de carga y la copia de seguridad del enlace, y mejoran la confiabilidad del enlace.

◇Admite ACL para filtrar paquetes de datos mediante la configuración de reglas coincidentes, operaciones de procesamiento y permisos de tiempo para proporcionar estrategias de control de acceso de seguridad flexibles.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

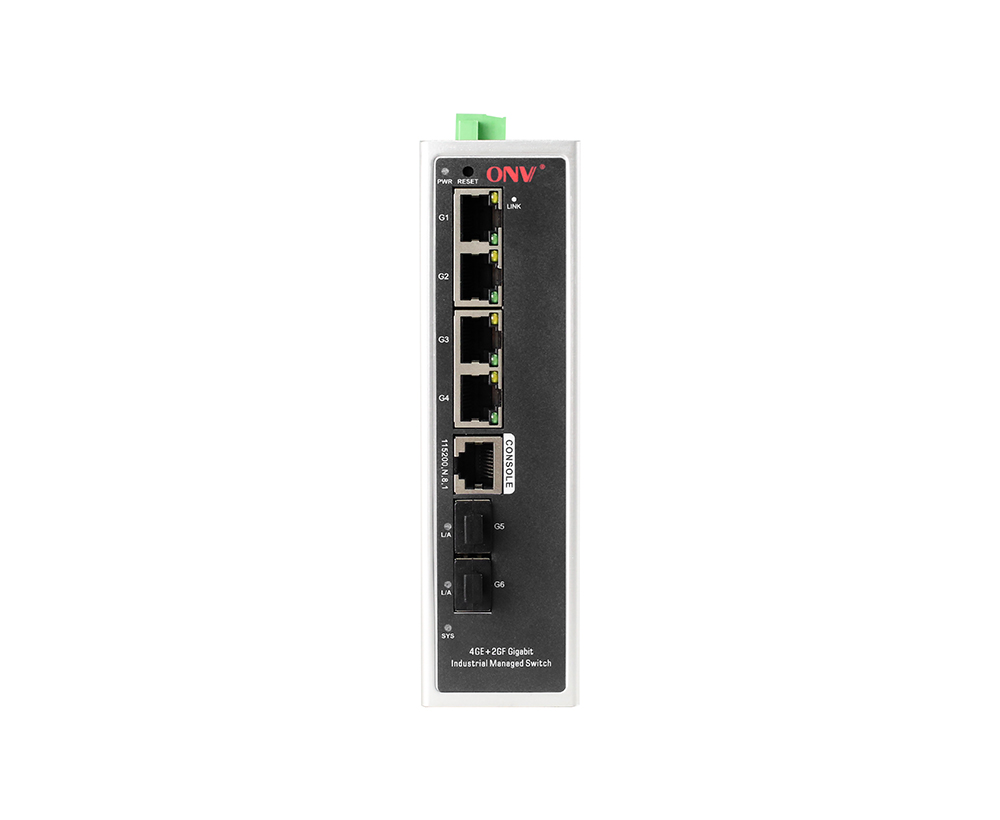

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link yL/A.

◇Bajo consumo de energía, aVivienda de la aleación del alumum, y disipación de calor excelente para asegurar la operación estable del interruptor.

Fácil gestión de O & M

◇Supervisión de CPU, supervisión de la memoria, YDetección de ping.

◇SLos registros del sistema y las estadísticas de tráfico del puerto facilitan la optimización y transformación de la red.

◇LLDP facilita que el sistema de gestión de red consulte y determine el estado de la comunicación del enlace.

◇Gestión de red web, CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet,Y otros métodos de gestión y mantenimiento diversificados.

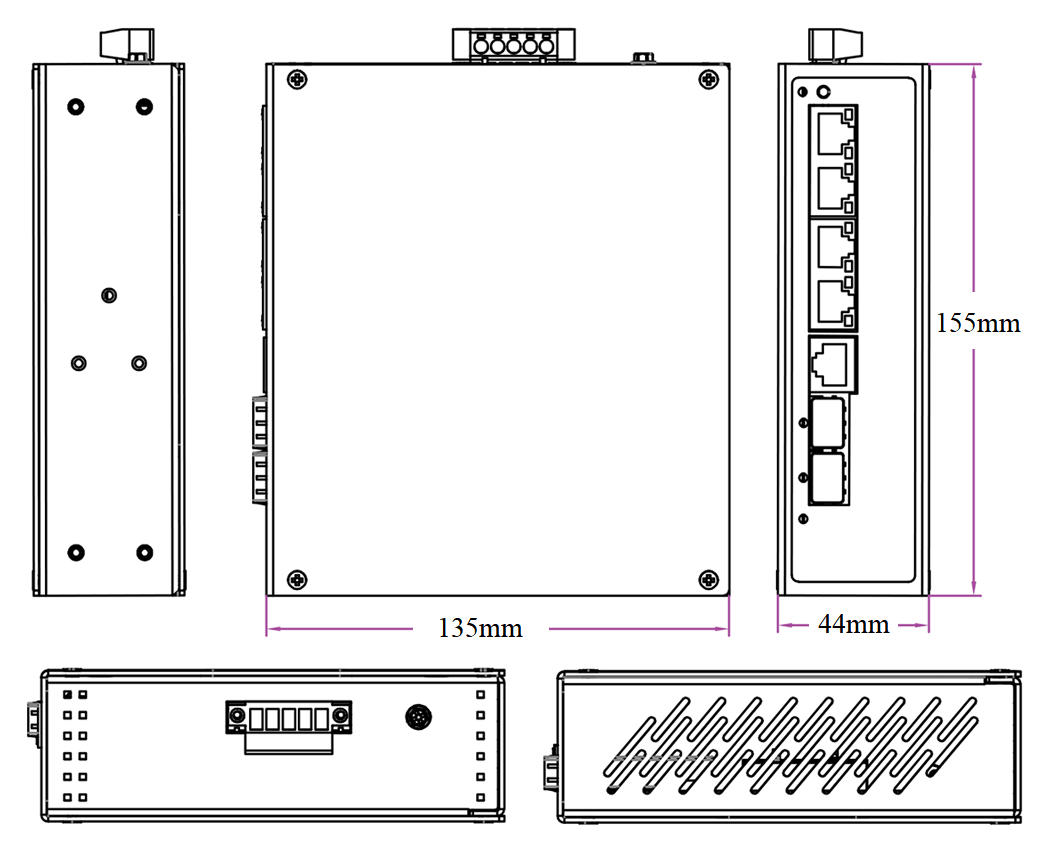

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS3006FM	L2 + manejó el interruptor industrial de la fibra de Ethernet con4* 10/100/1000M puertos RJ45 y 2*100/1000MUplinkSFPFibraPuertos.Puede soportar doble entrada de potencia DC y montaje en carril DIN.	24W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	El gigabit 6-port manejó el interruptor industrial de Ethernet	1	SPor et
	Cable adaptador RJ45-DB9	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25GÓpticoMódulo	2630-G	Módulo óptico industrial de SFP, 1,25G fibra dual con varios modos de funcionamiento 850nm, distancia de transmisión: los 550m,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial de SFP, fibra dual unemodal 1,25G 1310nm, distancia de transmisión: los 20km, Interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial de SFP, fibra unemodal TX1310nm/RX1550nm, distancia de transmisión: los 20km, Interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, sola fibra unemodal TX1550nm/RX1310nm, distancia de transmisión: 20km, Interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G-SC	Módulo óptico industrial de SFP, fibra unemodal TX1310nm/RX1550nm, distancia de transmisión: los 20km, Interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-G-SC	Módulo óptico industrial de SFP, sola fibra unemodal TX1550nm/RX1310nm, distancia de transmisión: 20km, Interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
Módulo de potencia	2633	El módulo óptico de 1,25G SFP transfiere al puerto del 10/100/1000M RJ45.	PC

SUMINISTRO DE ENERGÍA

Producto

Modelo

Descripción

Unidad

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-12

DENRail 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada:AC100V ~ 240V 50-60H,0.35A

Voltaje de salida:DC12VPor ejemplo, 2,0A

Temperatura de la operación:-40 ℃A70 ℃

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-24

DENRail 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada:AC100V ~ 240V 50-60H,0.35A

Voltaje de salida:DC24V,1. 0A

Temperatura de la operación:-40 ℃A70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS3006FM
Características de la interfaz
Puerto fijo	1 * puerto de la consola RS232 (115200,N,8,1) Puertos RJ45 de 410/100/1000Base-T (datos/poder) 2100/1000Base-X uplink puertos de fibra SFP (datos) 2 Unidades V , V-Puerto de alimentación DC redundante (5P industrial Phoenix terminal)
Puerto Ethernet	El puerto 1-4 puede apoyar 10/100/1000Base-T(X) autodetección, autoadaptación llena/semidúplex de MDI/ MDI-X
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Interfaz de fibra óptica Gigabit, defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC).
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	12Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	8,93 Mpps
CPU(Hz)	500M
DRAM	1G
Flash	128M
Memoria de búfer	4,1 M
Mac	2K
Indicador LED	Potencia: PWR (verde), Red: G1-G4 de enlace (amarillo), Sistema: SYS (verde),Puerto de la fibra: G5-G6 L/A (verde)
Reinicio del interruptor	Mantenga presionado el interruptor de reinicio durante 10 segundos y libelo para restaurar la configuración de fábrica.
Suministro de energía
Consumo de energía	Standby<6W, carga completa <12W
Voltaje de entrada/interfaz	DC12-48V,5P industrial Phoenix terminal, soporte de protección anti-reversa.
Suministro de energía	No, opcional12V/24WOFuente de alimentación industrial 24V/24W
Parámetro físico
Operación Temp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	15513544mm
Peso neto/bruto	0,6 kg/0,8 kg
Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30, Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V,1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (anti vibración), IEC60068-2-27 (anti choque), IEC60068-2-32 (caída libre)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Control de flujo IEEE802.3x (dúplex completo) Supresión de la tormenta de la difusión basada en tarifa del puerto Gestión de tráfico en tiempo real del puerto (intervalo de flujo) Limite la tasa de tráfico de paquetes en los puertos entrantes y salientes, la mini granularidad es de 16Kbps y el máximo es de 1Gbps
Característica L3	Ruta estática IPV4/ruta predeterminada
VLAN	VLAN basada en el puerto (4K), VLAN basada en el protocolo IEEE802.1q, configuración de puerto de acceso, troncal, híbrido
Agregación de puertos	Agregación dinámica LACP, Agregación estática Max 3 grupos de agregación y 8 puertos por grupo
Árbol de expansión	RSTP (IEEE 802,1 w)
ERPS	ERPSv2
Multicast	Multicast VLAN, mecanismo de la salida rápida del usuario, IGMP Snooping v1/v2
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS Algoritmo de programación de colas (SP, WRR, WFQ) Limitación de velocidad basada en el flujo, filtrado de paquetes basado en el flujo Rredirección basada en el flujo, 8 * colas de salida de cada puerto
ACL	ACL basada en puerto y entregada por VLAN La función de filtrado de paquetes L2-L4 puede coincidir con los primeros 80 bytes del paquete y proporcionar información basada en la dirección MAC de origen, dirección MAC de destino, dirección IP de origen, dirección IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP para definir la ACL.
Seguridad	Aislamiento del puerto, supresión del mensaje de difusión del puerto Certificación IEEE802.1X basada en puertos y Mac Gestión jerárquica del usuario y protección de contraseña Certificación AAA & RADIUS, protección de dirección de origen IP
DHCP	Cliente DHCP,DHCP Snooping
Gestión	Gestión de red web (https), detección de ping Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Una recuperación del tecleo, estado de la utilización en tiempo real de la CPU de la visión Protocolo de descubrimiento de capa de enlace (LLDP), registro de trabajo del sistema Configuración de consola/Telnet y CLI, SNMP V1/V2/V3 Reloj NTP, gestión de carga y descarga de archivos HTTP
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
