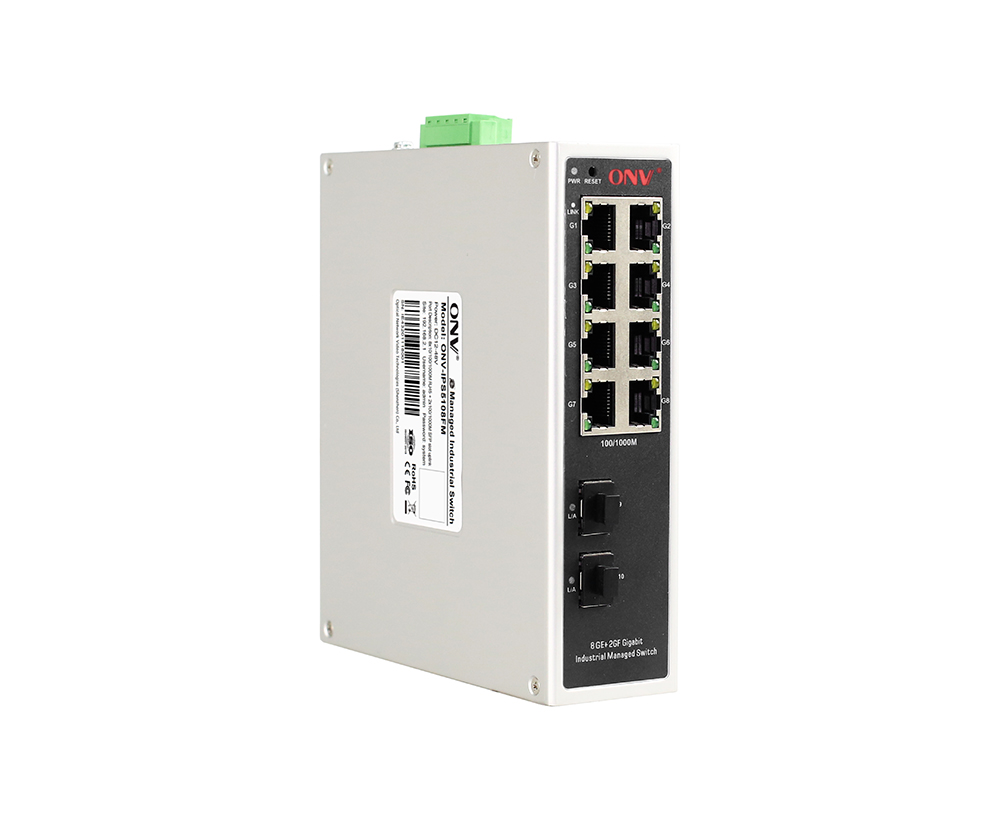

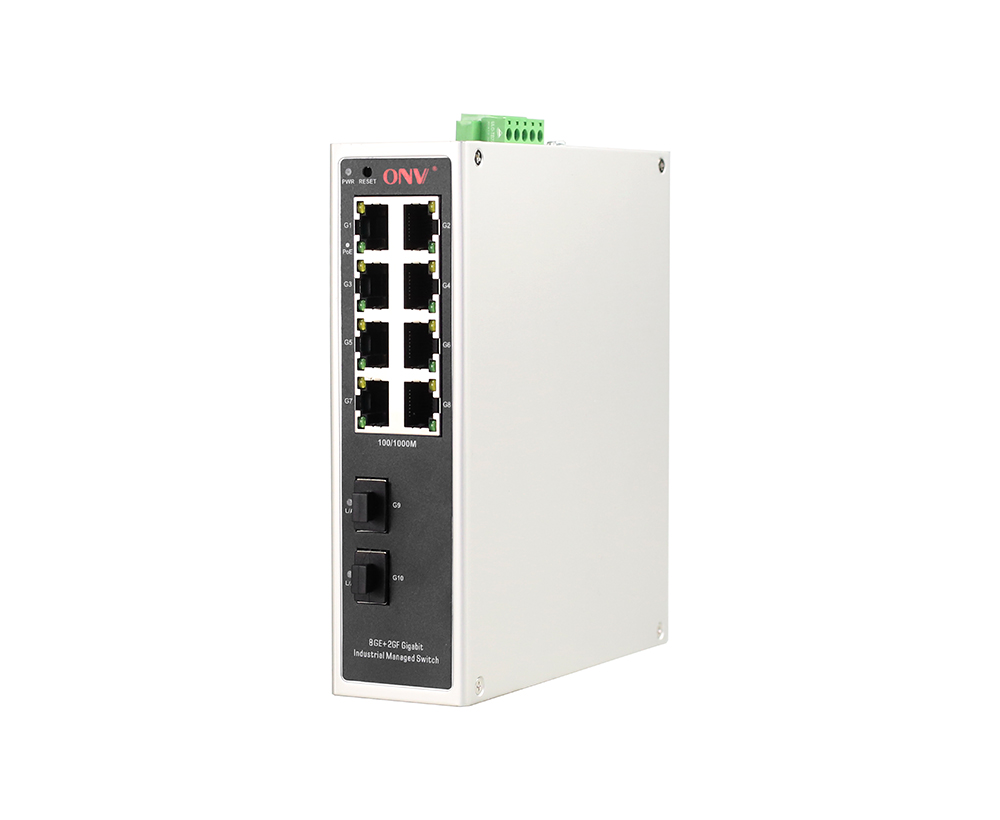

Conmutador Ethernet industrial de fácil gestión Gigabit de 10 puertos

Modelo： ONV-IPS5108FM

El interruptor industrial manejado fácil de la fibra de Ethernet con los puertos RJ45 de los 8*10/100/1000M y los 2*100/1000M uplink los puertos de la fibra de SFP. Puede soportar doble entrada de alimentación DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica

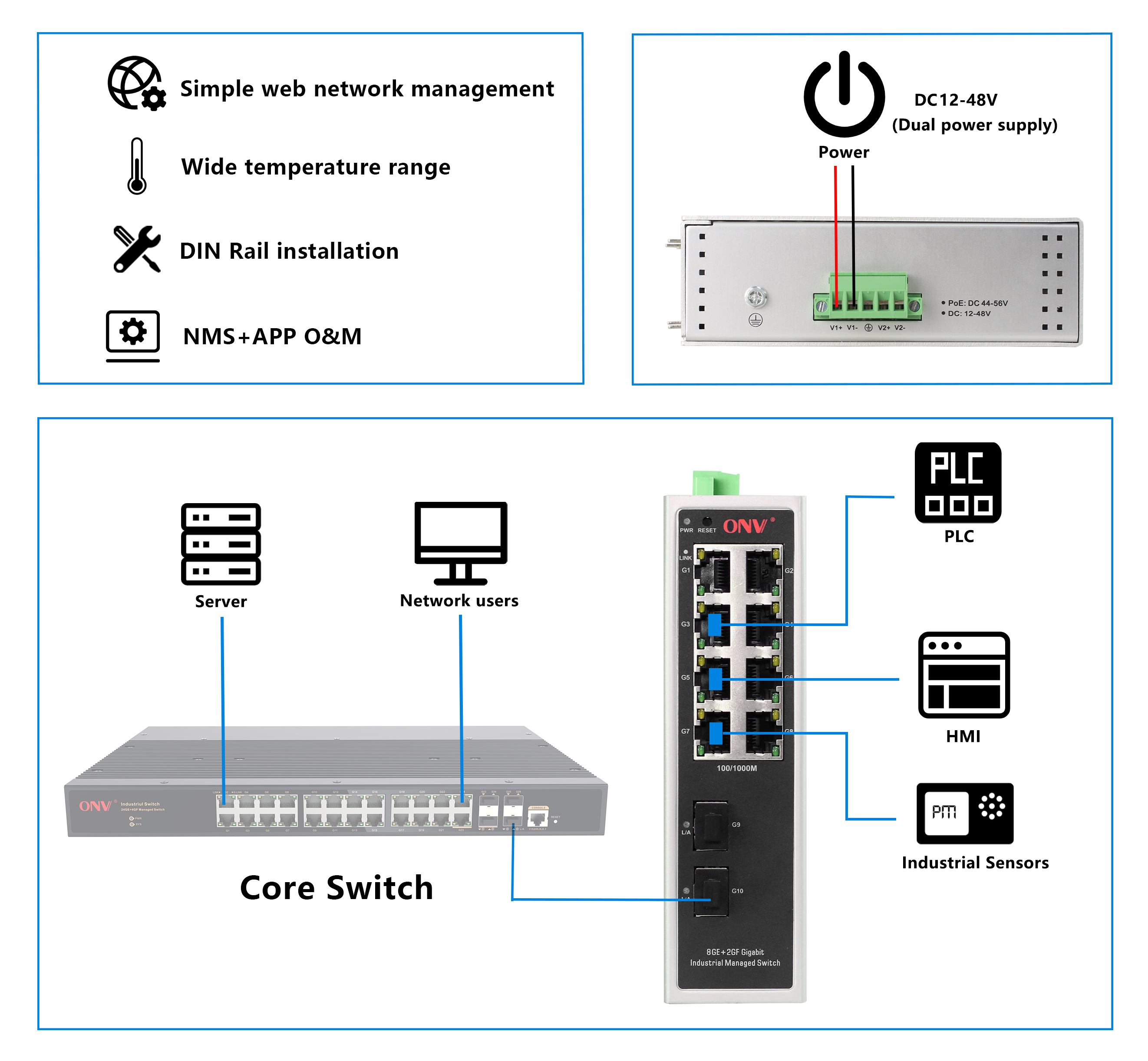

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS5108FM es un conmutador de fibra Ethernet industrial gestionado Gigabit Easy desarrollado independientemente por ONV. Tiene puertos adaptativos RJ45 8*10/100/1000Base-T y puertos de fibra SFP de enlace ascendente 2*100/1000Base-X. Cada puerto puede soportar el reenvío de velocidad de cable.

La ONV-IPS5108FMPuede apoyar la gestión Web,Plataforma de gestión de ONV-NMS en la nube y gestión de mantenimiento y operación de aplicaciones móviles, que pueden realizar funciones como la gestión de topología de red de seguridad, agregación de enlaces, gestión de puertos, duplicación de puertos y operación y mantenimiento remotos. El interruptor tiene alta confiabilidad, fácil instalación y mantenimiento, una función de conmutación rápida y múltiples puertos de acceso, que son adecuados para acceder a dispositivos LAN de varias escalas. Es adecuado para el transporte inteligente, el transporte ferroviario, la industria de la energía eléctrica, la minería, el petróleo, el transporte marítimo, la metalurgia, la construcción de energía verde y otros escenarios industriales para construir una red de comunicación económica, eficiente, estable y confiable.

CARACTERÍSTICA

Acceso Gigabit

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Soporte GigabitRJ45Puerto y SFPFibraCombinación de puertos, que permite a los usuarios crear redes de forma flexible para satisfacer las necesidades de diversos escenarios.

Optimización extrema, aplicación minimalista

◇Alarma de falla en tiempo real y ubicación de falla.

◇Actualización remota, reinicio remoto y restablecimiento de fábrica.

◇Plataforma local, plataforma en la nube y gestión de operación y mantenimiento de aplicaciones móviles.

◇Administración visual de topología de red, división de VLAN, control de puertos y administración de capacidad de conmutación.

◇Las funciones prácticas de administración de red se conservan de acuerdo con los requisitos de la aplicación de la industria, y la implementación de la red y la operación y el mantenimiento centralizados se pueden realizar rápidamente a través de la plataforma de operación y mantenimiento.

Estable y fiable

◇CCC, CE, FCC, RoHS.

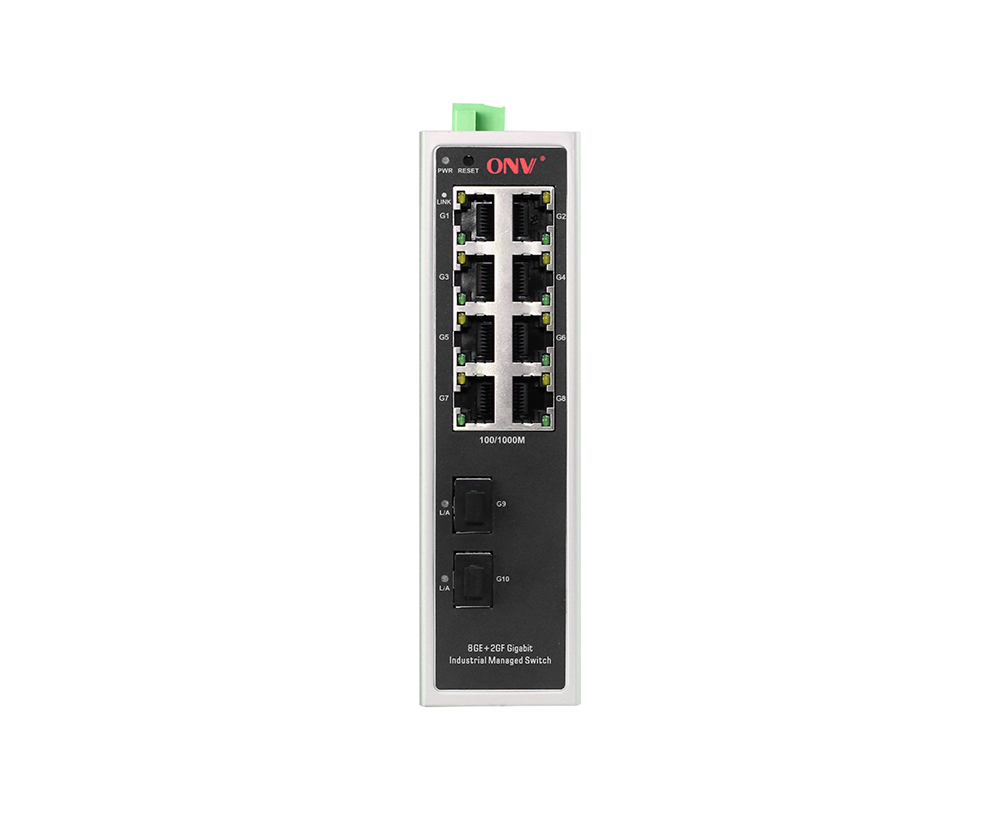

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, Link y L/A.

◇Bajo consumo de energía, carcasa de aleación de aluminio y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

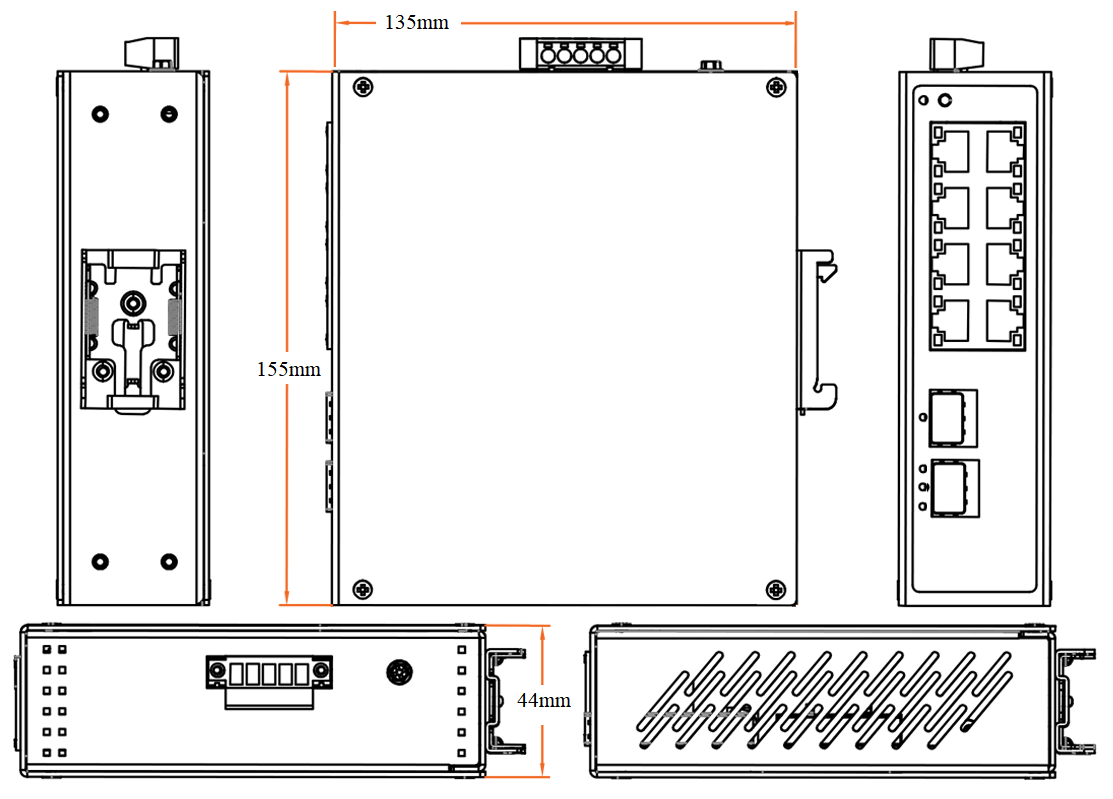

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS5108FM	EAsyInterruptor industrial manejado de la fibra de Ethernet con los puertos RJ45 de los 810/100/1000M y los 2100/1000MUplinkSFPFibraPuertos. Puede soportar doble entrada de potencia DC y DINRAil montaje.	24W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	10-port gigabit EAsyIndustrial gestionadoEthernetInterruptor	1	Establecer
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G Óptico Módulo	2630-G	Módulo óptico industrial, 1,25G fibra dual multimodo 850nm, distancia de transmisión: 550m,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632-G	Módulo óptico industrial, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-G	Módulo óptico industrial, 1,25g monomodo de fibra única tx1310nm/RX1550nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-R-G	Módulo óptico industrial, 1,25G de modo único de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T-SC-G	Módulo óptico industrial, 1,25g monomodo de fibra única tx1310nm/RX1550nm, distancia de transmisión: los 20km,Interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R-SC-G	Módulo óptico industrial, 1,25G de modo único de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,Interfaz SC. Apoya la función de DDM y el taponamiento caliente.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

24Fuente de alimentación industrial W DIN Rail

GWS-DP24-12

DENRail 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada:AC100V ~ 240V 50-60H,0.35A

Voltaje de salida:DC12VPor ejemplo, 2,0A

Temperatura de la operación:-40 ℃A70 ℃

Fuente de alimentación industrial del carril del estruendo 24W

GWS-DP24-24

DENRail 24W único conjunto de fuente de alimentación de salida

Voltaje de entrada:AC100V ~ 240V 50-60H,0.35A

Voltaje de salida:DC24V,1. 0A

Temperatura de la operación:-40 ℃A70 ℃

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS5108FM
Características de la interfaz
Puerto fijo	Puertos de 810/100/1000Base-T RJ45 (datos) 2100/1000Base-X uplink puertos SFP (datos) 2 sets V, puerto de alimentación de CC V-redundante (5P industrial Phoenix terminal)
Puerto Ethernet	Puerto 1-8PuedeApoyo 10/100/1000Base-T(X)Auto-detección,FUll/(en inglés) Semidúplex MDI/ MDI-X self-adaption
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metroS) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metroS) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metroS)
Puerto de fibra óptica	Interfaz de fibra óptica Gigabit, por defecto sin módulo óptico incluido (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Cable óptico/distancia	Multimodo: 850nm/ 0-550m, monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parámetro de chip
Tipo de gestión de red	L2 (Gestión web, gestión de plataforma)
Protocolo de red	IEEE 802. 310BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (Alambre-velocidad completa)
Capacidad de conmutación	20Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	14,88 Mpps
Mac	2K
Memoria de búfer	2M
Marco Jumbo	9,2 K
Indicador LED	Potencia:PWR(Verde), Red: Enlace (Amarillo), Puerto de fibra: L/A (Verde)
RestablecerSBruja	Presione durante 6 segundos y luego suelte para restaurar la configuración de fábrica Presione dos veces (intervalo de 1 segundo) para cambiar aONUGestionarDEstado
Suministro de energía
Consumo de energía	En espera <8W, carga completa <15W
Voltaje de entrada/interfaz	DC12-48V, Terminal industrial de 5P Phoenix,Apoya la protección anti-reversa.
Suministro de energía	No, opcional12V/24W o 24V/Fuente de alimentación industrial 24W
Parámetro físico
Operación Temp/Humedad	-40 ~ + 75 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 85 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	15513544mm
Peso neto/bruto	0,6 kg/ 0.8Kg

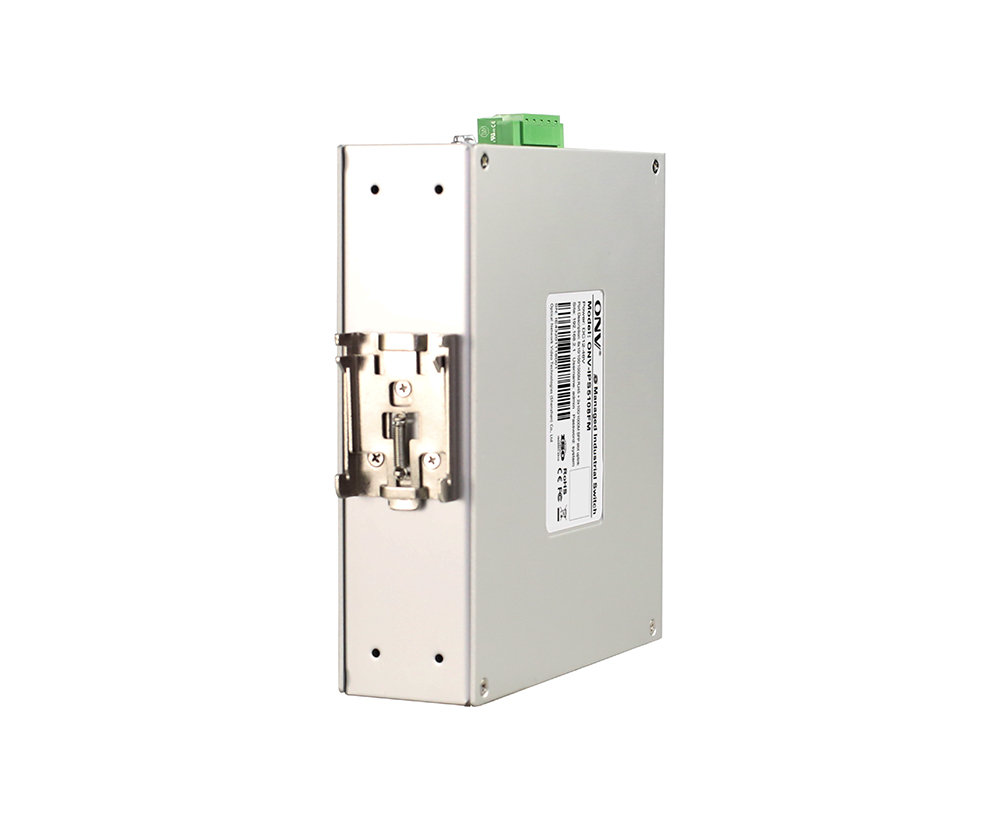

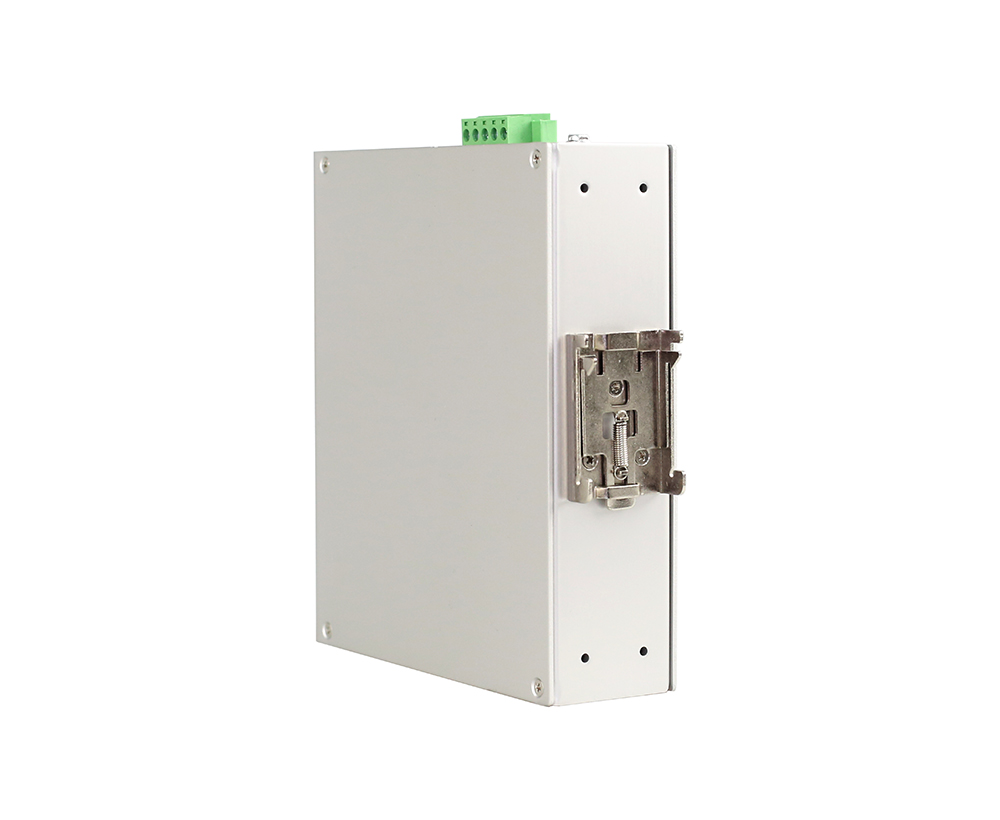

Instalación	Sobremesa, Carril DIN de 35mm
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP30 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase A IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo magnético pulsado):1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m, 1000A/m,1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (antivibración), IEC60068-2-32 (caída libre), IEC60068-2-27 (antichoque)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase A, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Visualización del estado del puerto, Estadísticas de tráfico del puerto Configuración de la tasa de negociación/dúplex de puerto Función EEE Energy-saving y Green Ethernet Configuración de control de flujo IEEE802.3x (dúplex completo)
VLAN	Configuración VLAN IEEE802.1Q basada en puerto (4K)
Agregación de puertos	Agregación estática
Protección de bucle	Función de protección de bucle
Multicast	IGMP Snooping v1/v2, Max 256 grupos multicast
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	QoS Diff-Serv, 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/DSCP,Marca de prioridad/Observación
Seguridad	Control de tormentas broadcast, aislamiento del puerto, límite de velocidad del puerto
DHCP	DHCP Snooping
Gestión	ONV-Gestión de la plataforma NMS Cloud Operación de aplicaciones móviles y gestión de mantenimiento Recuperación de una sola tecla, Diagnóstico de cable, Administración web (https)
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, navegador de Google Chrome V42 o superior, cables Ethernet de categoría 5 y superior TCP/IP, adaptador de red y sistemas operativos de red (como Microsoft Windows, Linux o Mac OS X) se instalan en cada computadora en la red con cables Ethernet de Categoría 5 y superiores
