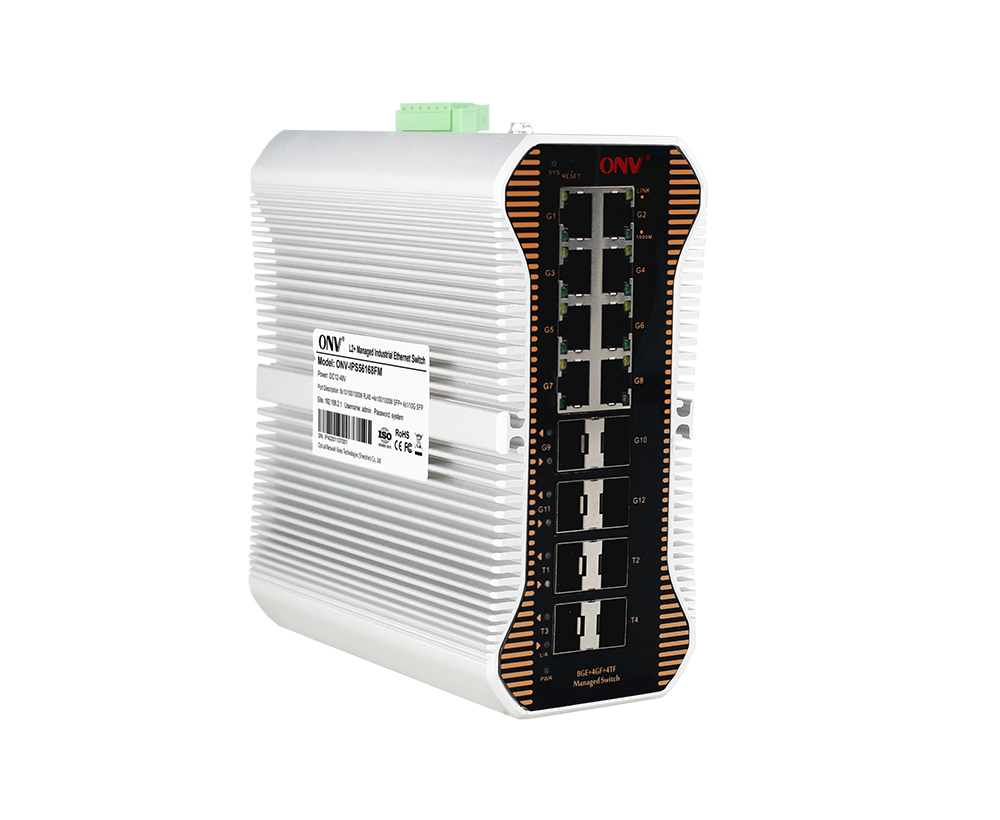

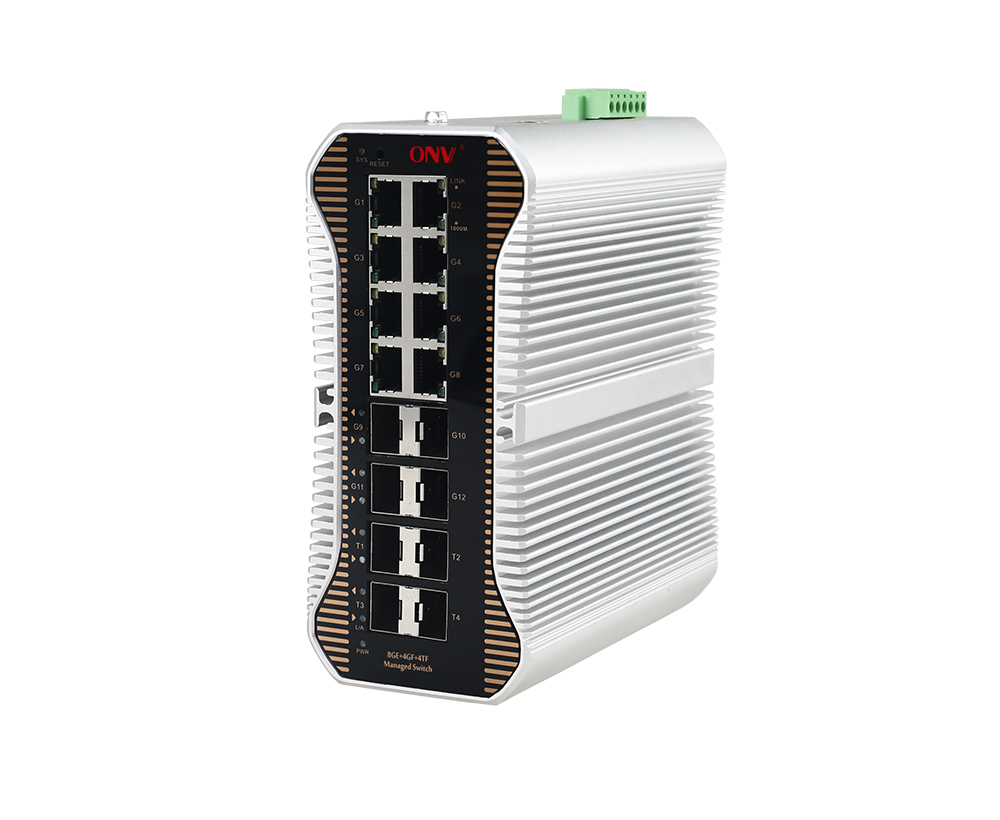

10G uplink 16-port L2 manejó el interruptor industrial de Ethernet

Modelo： ONV-IPS56168FM

El interruptor industrial manejado L2 de la fibra de Ethernet con los puertos RJ45 de los 8*10/100/1000M y los 4*100/1000M uplink los puertos de la fibra de SFP y 4*1/10G uplink los puertos de la fibra de SFP. Soporta entrada de fuente de alimentación dual DC y montaje en carril DIN.

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-IPS56168FM es un 10G uplink L2 + manejó el interruptor industrial de la fibra de Ethernet desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos 8*10/100/1000Base-T y puertos de fibra SFP de enlace ascendente 4*100/1000Base-X y puertos de fibra SFP + de enlace ascendente 4*1/10G. Cada reenvío de la alambre-velocidad de la ayuda del puerto.

El ONV-IPS56168FM tiene funciones de administración de red L2 +, admite administración IPV4/ IPV6, reenvío de ruta estática, mecanismos de protección de seguridad completos, políticas ACL/ QoS completas y funciones VLAN ricas para una administración y mantenimiento sencillos. Admite múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red. La comunicación se puede restaurar rápidamente cuando una red unidireccional falla Garantizar una comunicación ininterrumpida para aplicaciones importantes. De acuerdo con las necesidades de la aplicación, la administración de puertos, la administración de direcciones de enrutamiento, el control de flujo de puertos, la división de VLAN, IGMP, la política de seguridad y otras configuraciones de negocios de aplicaciones se realizan a través de métodos de administración de red como Web, CLI, SNMP y Telnet. La ONV-IPS56168FM sigue el diseño de productos industriales y materiales. La carcasa de aleación de aluminio mejora la disipación de calor y tiene una excelente adaptabilidad al entorno industrial (incluida la estabilidad mecánica, la adaptabilidad al entorno climático, la adaptabilidad al entorno electromagnético, etc.). Grado IP40 de la protección, fuente de alimentación redundante dual, bajo consumo de energía y ninguna fan, garantía de 5 años. Es adecuado para escenarios industriales como transporte inteligente, transporte ferroviario, industria energética, minería, petróleo, transporte marítimo, metalurgia y construcción de energía verde para establecer una red de comunicación económica, eficiente, estable y confiable.

CARACTERÍSTICA

Acceso Gigabit, puerto de fibra SFP + uplink

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basados enBAckpressure.

◇Admite el puerto Gigabit RJ45 y la combinación de puerto SFP + de enlace ascendente 1/10G, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

FuerteCapacidad de procesamiento empresarial

◇ApoyoIRed de anillo ERPS ndustrial y STP/RSTP/MSTP para eliminar bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Seguridad

◇Aislamiento de puertos y control de tormentas.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC,YRoHS.

◇Panel fácil de usarPuede mostrar el estado del dispositivo a través del indicador LED de PWR,SYS,VínculoY L/A.

◇Bajo consumo de energía,NoFan, cáscara de aluminio, disipación de calor excelente para asegurar la operación estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Suministro de energía recomendado
ONV-IPS56168FM	L2 +E industrial gestionadoPor thernetInterruptor de fibra con8* 10/100/1000Puertos RJ45 MY4100/1000M uplink puertos de fibra SFP41/10GSFP de enlace ascendente+FibraPuertos.Es compatible con doble entrada de fuente de alimentación DC y montaje en carril DIN.	24W/36W
Nota:El módulo óptico y la fuente de alimentación no están incluidos y deben comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	16-Puerto10G de enlace ascendenteL2 +Industrial gestionadoEPor thernetInterruptor	1	SET
	Línea de conversión de adaptador de RJ45-DB9	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
Módulo óptico 1,25G	2630-G	Módulo óptico industrial de SFP, fibra dual con varios modos de funcionamiento 1,25G 850nm, distancia de transmisión: los 550m, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	2632-G	Módulo óptico industrial de SFP, fibra dual monomodo 1,25G 1310nm, distancia de transmisión: los 20km, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	2612-T-G	Módulo óptico industrial de SFP, fibra unemodal TX1310nm/RX1550nm, distancia de transmisión: los 20km, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	Por 2613-R-G	Módulo óptico industrial de SFP, sola fibra unemodal TX1550nm/RX1310nm, distancia de transmisión: los 20km, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	2612-T-SC-G	Módulo óptico industrial de SFP, fibra unemodal TX1310nm/RX1550nm, distancia de transmisión: los 20km, interfaz del SC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	2613-R-SC-G	Módulo óptico industrial de SFP, sola fibra unemodal TX1550nm/RX1310nm, distancia de transmisión: los 20km, interfaz del SC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
10G Módulo óptico	6630-G	Módulo óptico industrial de SFP +, fibra dual con varios modos de funcionamiento 10G 850nm, distancia de transmisión: los 300m, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	7832-G	Módulo óptico industrial de SFP +, fibra dual monomodo 10G 1310nm, distancia de transmisión: los 20km, interfaz del LC, función de la ayuda DDM, enchufe caliente de la ayuda y tirón.	PC
	7832-33-G	Módulo óptico industrial de SFP +, sola fibra unemodal TX1330nm/RX1270nm, distancia de transmisión: los 20km, interfaz del LC, función de DDM de la ayuda, enchufe caliente de la ayuda y tirón.	PC
	7832-27-G	Módulo óptico industrial de SFP +, sola fibra unemodal TX1270nm/RX13300nm, distancia de transmisión: los 20km, interfaz del LC, función de la ayuda DDM, enchufe caliente de la ayuda y tirón.	PC

PSUMINISTRO DE OWER

Producto

Modelo

Descripción

Unidad

24Fuente de alimentación industrial W DIN Rail

GWS-DP24-24

DENFerrocarril24W conjunto único de fuente de alimentación de salida

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-IPS56168FM
InterfazCCaracterísticas
FijosPInformación sobre ort	1 * puerto de la consola RS232 (115200, N, 8,1) Puerto del interruptor de alarma de falla de energía (FAULT) 41/10GSFP de enlace ascendente Puertos de fibra (datos) 810/100/1000Base-TRJ45Puertos (datos) 4100/1000Base-X uplink puertos de fibra SFP(Datos) 2 DC12-48V puertos de entrada (admite protección de conexión inversa)
Puerto Ethernet	Puerto 1-8 soporte 10/100/1000Base-T(X)Autoadaptación MDI/ MDI-X full/ half duplex
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e/6 o posterior UTP (≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, defecto no incluye módulos ópticos (orden opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto óptico	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Cable óptico/distancia	Multi-modo: 850nm/ 0-500M,850nm/ 0-3.00M (10G) Modo único: 1310nm/ 0-40Km, 1550nm/ 0-120Km
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEE802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	128Gbps
Reenvío Tasa @ 64byte	77.38Mpps
CPU	800MHz
DRAM	1GB
FLASH	128Mb
Mac	16K
Memoria de búfer	12Mb
Marco Jumbo	12KB

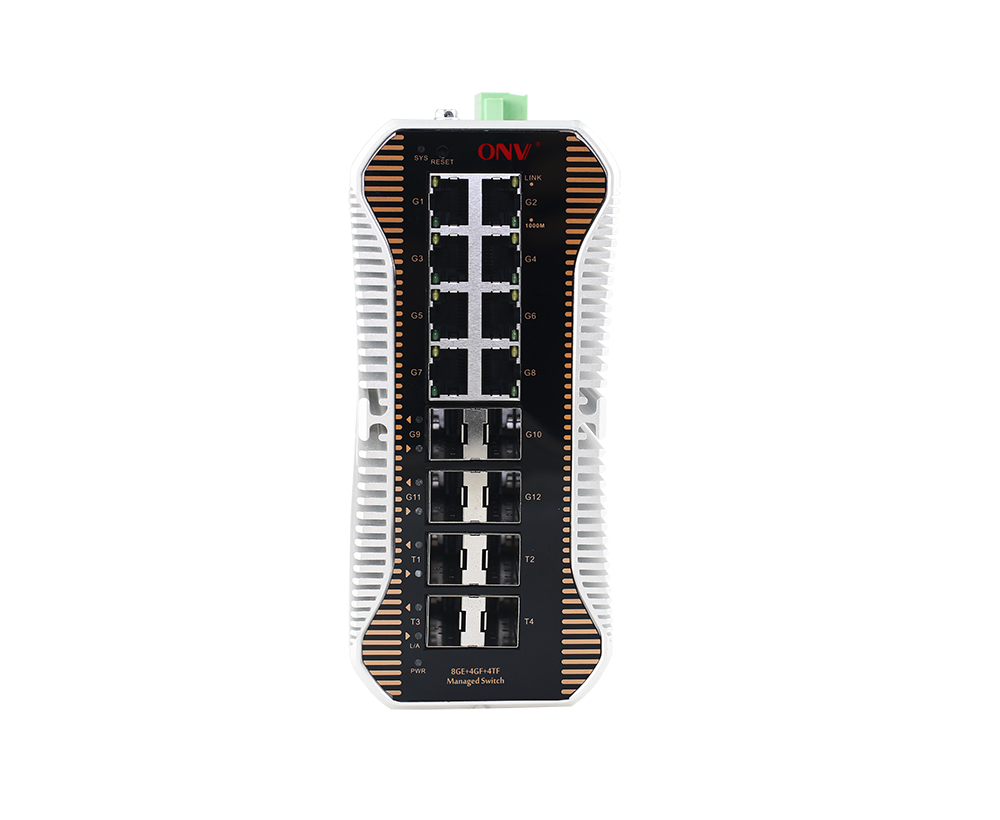

LEDIndicador	Sistema: SYS (verde),Red: Enlace (Amarillo),Puerto de la fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
Suministro de energía
Consumo de energía	Standby<8W,L llenoOad af<15W
WOrkingVPor oltage	DC12-48VPor ejemplo, 6Pin industrial Phoenix terminal, soporte anti-protección inversa.
Suministro de energía	No, opcional24V/24W Fuente de alimentación industrial
Parámetro físico
Operación TEMP /Humedad	-40~+75°C,5%~90% RHNo condensación
Almacenamiento TEMP /Humedad	-40~+80°C,5%~95% RHNo condensación
Dimensión(L * W * H)	16615075mm
Peso neto/bruto	1,8Kg/2,1Kg

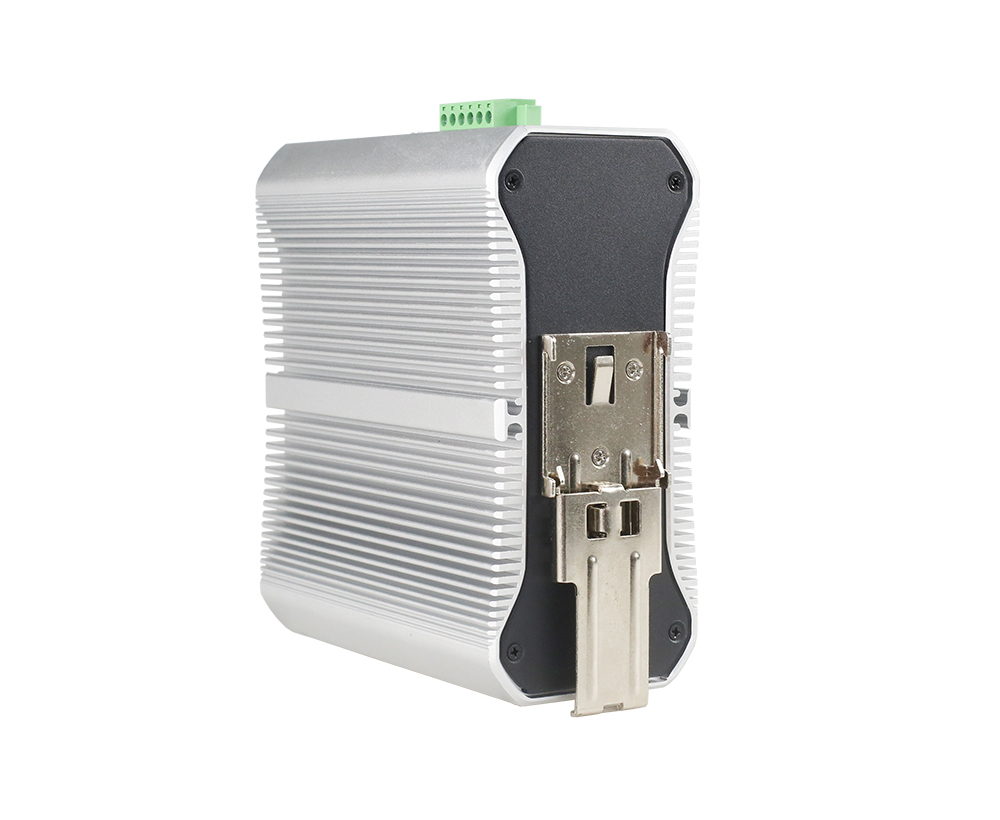

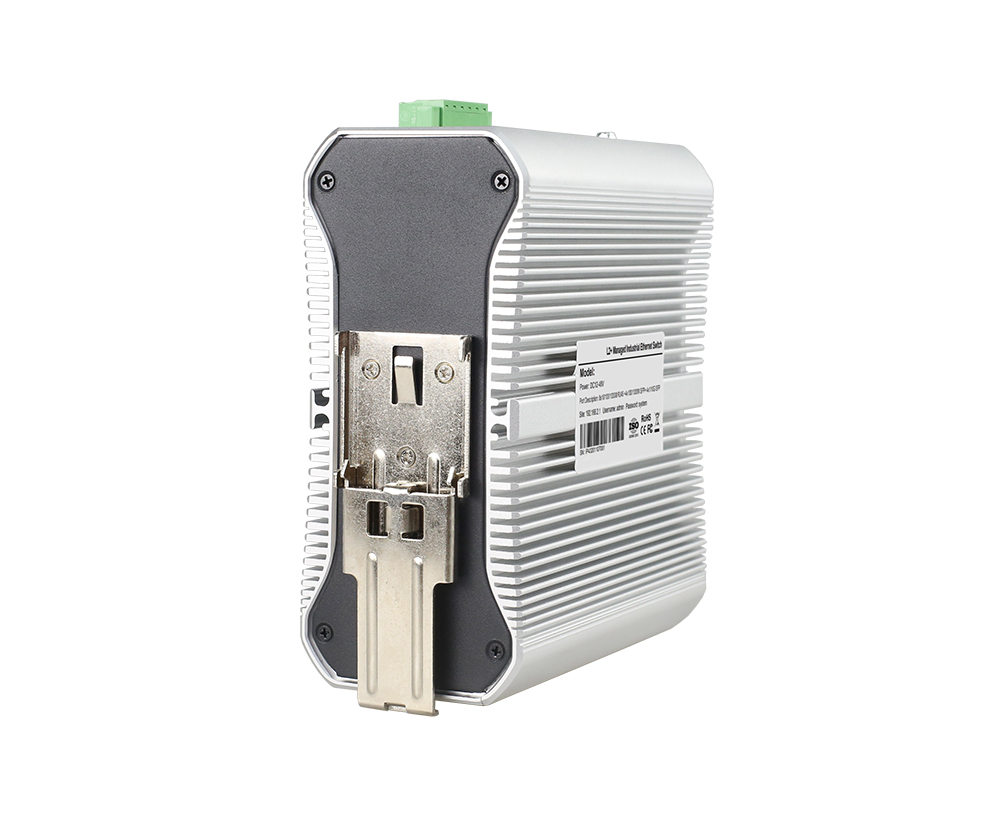

Instalación	Escritorio, 35mmDINRPor Ail
Certificación & Garantía
Protección contra rayos	Nivel de protección: IP40 Protección contra rayos: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) Parte 15/CISPR22 (EN55022) de la FCC: Clase B IEC61000-6-2 (estándar industrial común) IEC61000-4-9 (campo de imán pulsado): 1000A/m IEC61000-4-10 (Oscilación amortiguada): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): cm 2.5kV, DM 1kV IEC61000-4-4(EFT): Cable de alimentación: ± 4kV, Cable de datos: ± 2kV IEC61000-4-16 (transmisión de modo común): 30V, 300V, 1s IEC61000-4-2 (ESD): descarga del contacto de ± 8kV, descarga del aire de ± 15kV IEC61000-4-6 (transmisión de radiofrecuencia): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético de frecuencia de potencia):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (oleada): Cable de transmisión: CM ± 4kV/ DM ± 2kV, cable de datos: ± 4kV
Propiedades mecánicas	IEC60068-2-6 (vibración anti),IEC60068-2-32 (caída libre),IEC60068-2-27 (Anti Shock)
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	5 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Control de flujo IEEE802.3x (dúplex completo) Mecanismo de protección de excepción de puerto Gestión de flujo en tiempo real del puerto (intervalo de flujo) Supresión de la tormenta de la difusión basada en tarifa del puerto Configuración de la trama jumbo, el más grande de 12000 bytes Diagnosis digital en tiempo real óptica del módulo DDMI de SFP del puerto Configuración de ahorro de energía y vista de estado del puerto EEE Green Ethernet Limite la tasa de tráfico de paquetes entrantes y salientes, con mini granularidad de 16Kbps y un máximo de 1Gbps
Características de la capa 3	Protocolo ARP, max 1024 entradas Ruta estática, RIPv1/v2,RIPng,OSPFv1/v2,OSPFv3 Función de gestión de red L2, gestión de doble pila IPv4/IPv6
VLAN	VLAN basada en MAC, VLAN basada en el protocolo Configuración de puertos de Access, Trunk, Hybrid. Protocolo VLAN GVRP (4K) VLAN basada en el puerto, IEEE802.1q, VLAN de voz, configuración QinQ
PuertoAGregación	LACP, agregación estática Máx.8Grupos de agregación y 8 puertos máximos por grupo.
Árbol de expansión	Guardia de STP BPDU, filtrado de BPDU y reenvío de BPDU STP()IEEE802.1d),RSTP()IEEE802.1w),MSTP()IEEE802.1s)
Red de anillo de ERPS	Soporte de red de anillo ERPS, el tiempo de autocuración de la red de anillo es inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, VLAN de multidifusión Inicio de sesión rápido del usuario, MVR (registro de VLAN de multidifusión) IGMP Snooping v1/v2/v3 y 1024 grupos de multidifusión como máximo
Reflejo	Reflejo de tráfico bidireccional para puertos básicos Duplicación de uno a varios, admite hasta 4 sesiones de puerto
QoS	Algoritmo de programación de colas (SP, WRR, SP WRR) Limitación de velocidad basada en flujo, redirección basada en flujo Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS, Marca de prioridad/Observación
ACL	Distribución ACL basada en el puerto y VLAN L2-L4 la función de filtrado de paquetes, que coincide con el primer mensaje de 80 bytes, y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Autenticación IEEE802.1X basada en puerto SSL garantiza la seguridad de la transmisión de datos Función de enlace cuádruple de los puertos IP MAC VLAN Dirección MAC límite de aprendizaje, dirección MAC agujero negro Ataque anti DoS, supresión de mensajes de difusión de puerto Función de protección de fuente IP, certificación AAA y RADIUS Gestión jerárquica de usuarios y protección con contraseña SSH 2,0 proporciona un canal cifrado seguro para el inicio de sesión del usuario Mecanismo de copia de seguridad de datos de host, función de detección de intrusiones ARP Aislamiento de puerto, IP Source Guard, función de límite de velocidad de mensaje ARP
DHCP	Cliente DHCP,DHCP Snooping,DHCPServidor
Gestión	Gestión de red web (https) Protocolo de descubrimiento de capa de enlace (LLDP) Visualización del estado de utilización instantánea de la CPU Reloj del NTP, restauración de un tecleo, SNMP V1/V2/V3 Comprobación del estado del cable, detección de ping, registro de trabajo del sistema Gestión de clústeres de plataforma ONV NMS (LLDP SNMP) Configuración de la línea de comandos Consola/Módem AUX/Telnet/ CLI FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
