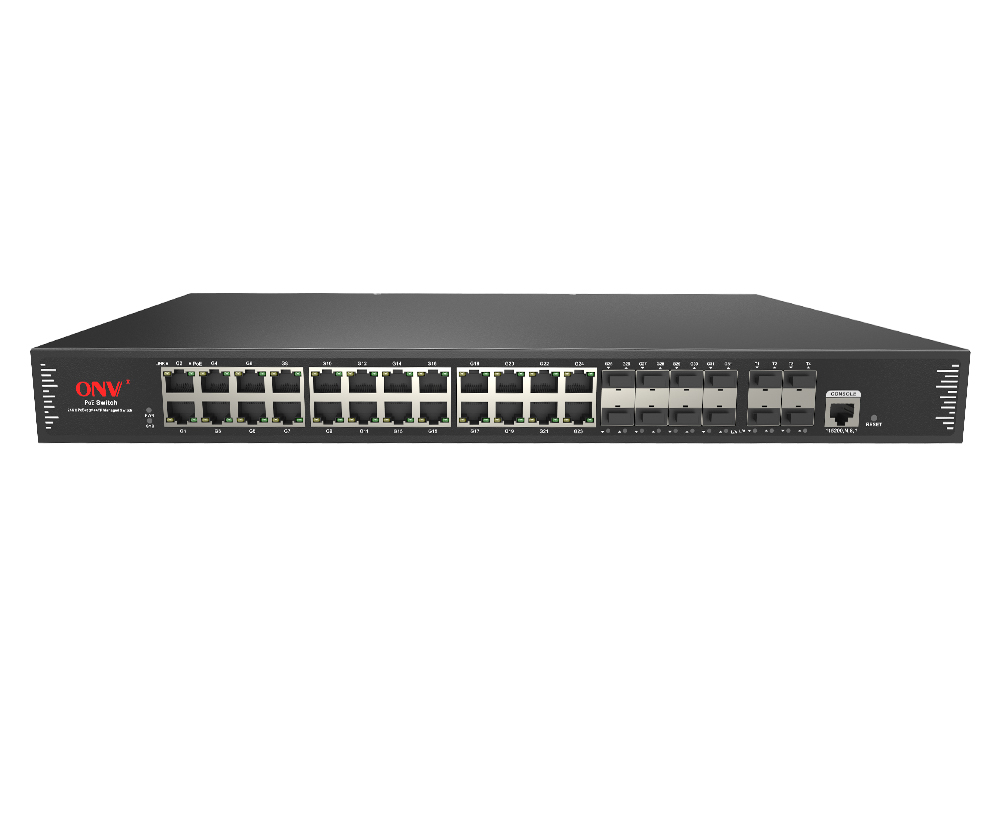

Conmutador PoE gestionado L3 de 36 puertos de enlace ascendente 10G-Conmutador PoE L3

Conmutador PoE gestionado L3 de 36 puertos de enlace ascendente 10G

Modelo： ONV-POE38036PFM

El interruptor manejado L3 del PoE con los puertos RJ45 de los 24*10/100/1000M y los puertos de la fibra de los 8*100/1000M SFP y 4*1/10G uplink puertos de la fibra de SFP. El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoE. Es fuente de alimentación incorporada de 400W y 1U/19 ”instalación del gabinete.

Quiero hacer una investigación

Información general
Especificación técnica

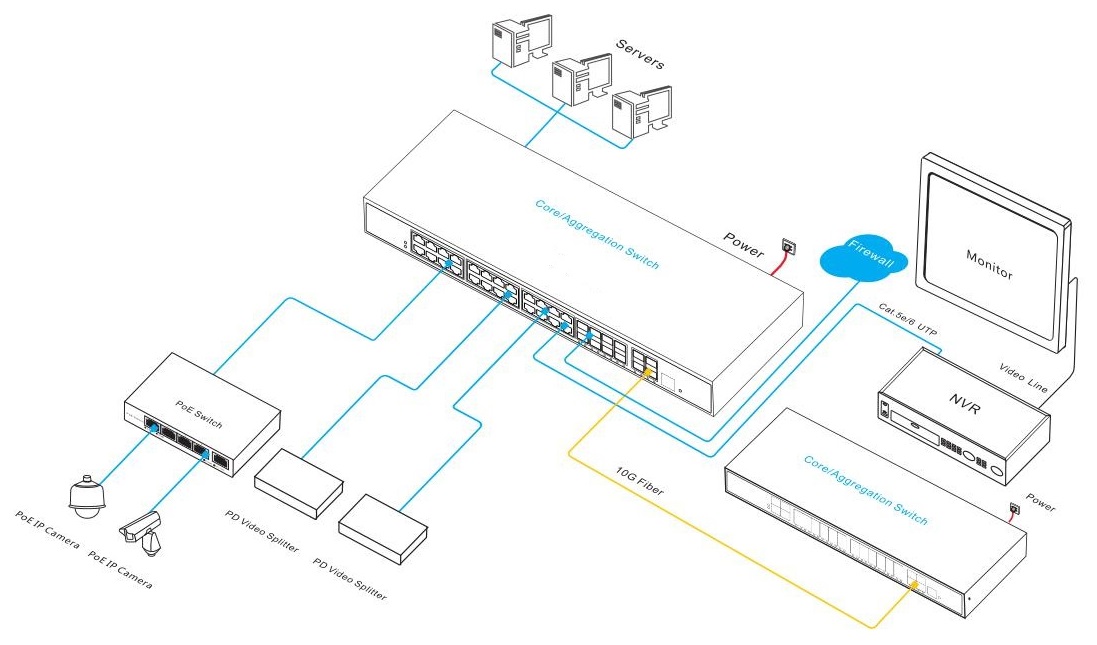

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-POE38036PFMEs un enlace ascendente 10GL3PoE gestionadoFibraInterruptor desarrollado independientemente por ONV. Tiene puertos de la fibra de 8*100/1000Base-X SFP y 4*1/10GUplinkPuertos de la fibra de SFP +Y24*10/100/1000Base-TPuertos RJ45 adaptativos.El puerto 1-24 puede soportar IEEE 802,3 af/at PoELa potencia PoE estándar y de un solo puerto alcanza los 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbrico,IPLevaEra, Teléfono VoIP, y la construcción de control de acceso visual de intercomunicación a través de un cable de red para cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para hoteles, campus, parques, supermercados, lugares escénicos, dormitorios de fábricas y pequeñas y medianas empresas para establecer redes rentables.

ElONV-POE38036PFMTieneFunción de gestión de red L3, admite gestión IPV4/IPV6, enrutamiento dinámico y reenvío, mecanismo de protección de seguridad completo, ACL completo/La política de QoS y las funciones de VLAN enriquecidas, y es fácil de administrar y mantener. Soporta múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS para mejorar la copia de seguridad de enlace y la fiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar una comunicación ininterrumpida importante para las aplicaciones. De acuerdo con los requisitos reales de la aplicación, puede configurar múltiples servicios de aplicación, como administración de energía PoE, control de tráfico de puertos, división VLAN y SNMP a través del modo de administración de red web.

CARACTERÍSTICA

Acceso Gigabit,Uplink 1/10G SFP puerto de fibra

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Apoyo full-duplex basado en IEEE802.3x y half-duplex basado enBAckpressure.

◇Admite puerto Gigabit RJ45 y puerto de fibra SFP gigabit y combinación de puerto de fibra SFP de enlace ascendente 1/10G, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇La gestión de red PoE, realiza la asignación de energía del puerto PoE, configuración de prioridad, visualización del estado de la energía del puerto, programación de tiempo, etc.

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇Los puertos RJ45 24*10/100/1000Base-T admiten la fuente de alimentación PoE para cumplir con la supervisión de seguridad, los sistemas de llamadas en conferencia, la cobertura inalámbrica y otros escenarios.

◇El puerto PoE admite el mecanismo de prioridad. Cuando la potencia restante es insuficiente, se da prioridad a la potencia del puerto de alta prioridad para evitar la sobrecarga del dispositivo.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇IP MAC puerto VLAN cuádruple combinación flexible función de unión.

◇La autenticación 802.1X proporciona funciones de autenticación para equipos de LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Fuerte capacidad de procesamiento de negocios

◇Soporte de red de anillo ERPS y STP/RSTP/MSTP para eliminar bucles de capa 2 y realizar backup de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇Fuente de alimentación de desarrollo propio, alta redundancia, que proporciona una salida de potencia PoE estable y a largo plazo.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link, L/A y PoE.

◇Bajo consumo de energía, con ventilador, carcasa de metal de acero galvanizado y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

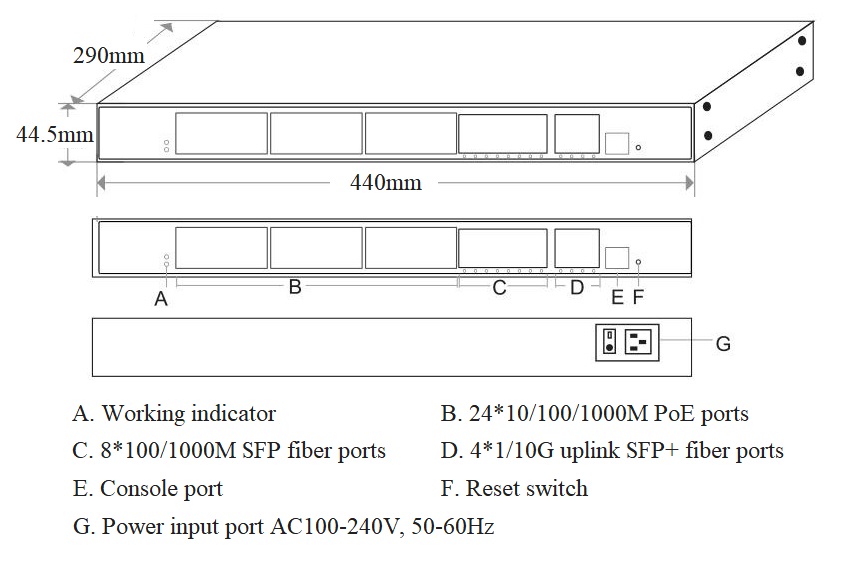

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-POE38036PFM	L3 manejó el interruptor del PoE con los puertos RJ45 de los 2410/100/1000M y los puertos de la fibra de los 8100/1000M SFP y 4*1/10GUplinkPuertos de la fibra de SFP +. Puerto 1-24Puede apoyar el estándar IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	400W
ONV-POE38036PFM-at		600W
Nota:El módulo óptico no está incluido y debe adquirirse por separado.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	PoE gestionado L3 de enlace ascendente de 36 puertos 10GFibraInterruptor	1	SET
	Cable de alimentación de CA	1	PC
	Línea RJ45-DB9	1	PC
	Kits de montaje	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G Óptico Módulo	2630	Módulo óptico SFP, 1,25G multi-Modo de doble fibra 850nm, distancia de transmisión: 550m,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico SFP, 1,25G de modo único de fibra única TX1310nm/RX1550nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/RX1310nm, distancia de transmisión: 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2612-t-sc	Módulo óptico SFP, 1,25g monomodoRx1550nm, distancia de transmisión: los 20km,SInterfaz C. Apoya la función de DDM y el taponamiento caliente.	PC
	Por 2613-r-sc	SFP módulo óptico, 1,25g monomodo de fibra única tx1550nm/1550nmRx1310nm, distancia de transmisión: los 20km,SInterfaz C. Apoya la función de DDM y el taponamiento caliente.	PC
Potencia Módulo	2633	Transferencias ópticas del módulo de 1,25g SFP al puerto RJ45 de 10/100/1000M.	PC
10G Óptico Módulo	6630	Módulo óptico de SFP +,10GM (en inglés)Ulti-modo de doble fibra 850nm, distancia de transmisión: 300m,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832	Módulo óptico SFP +,10GSFibra dual 1310nm, distancia de transmisión del ingle-modo: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-33	Módulo óptico SFP +,10GSFibra TX1330nm del solo ingle-modo/RX1270nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-27	Módulo óptico SFP +,10GSSola fibra TX1270nm/del Solo-modo del ingleRX13300nm, distancia de transmisión: los 20km,Interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-POE38028PFM	L3Interruptor manejado de la fibra del PoE con los puertos de los 2410/100/1000M RJ45 y los puertos de la fibra de 41/10G SFP +. El puerto 1-24 puede apoyar IEEE802,3Af/at estándar PoE.Es fuente de alimentación incorporada de 400W y 1U/19 ”instalación del gabinete.
ONV-POE38048PFM	L3Interruptor manejado de la fibra del PoE con los puertos de los 4810/100/1000M RJ45 y los puertos de la fibra de 41/10G SFP +. El puerto 1-48 puede apoyar IEEE802,3Af/at estándar PoE.Incorpora una fuente de alimentación de 600W e instalación de gabinete de 1U/19 ”.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-POE38036PFM	ONV-POE38036PFM-at
InterfazCCaracterísticas
FijosPInformación sobre ort	1 * puerto RS232 consola (115200,N,8,1) 41/10G uplink puertos de fibra SFP (datos) Puertos de la fibra de 8100/1000Base-X SFP (datos) 24*10/100/1000Base-T puertos PoE (datos/potencia)
Puerto Ethernet	Puerto 1-24 puede soportar 10/100/1000BaseT auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Óptico Cable/distancia	Multimodo: 850nm/ 0-500m, 850nm/ 0-300m(10G) Modo único: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Tipo de gestión de red	L3
Protocolo de red	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEE802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	176Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	107,14 Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
Mac	32K
Memoria de búfer	32M
JumboFPor Rame	9,6 K
LED Indicador	Sistema: SYS (verde), Red: Enlace (amarillo), PoE: PoE (verde), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
PoE y fuente de alimentación
POEPuerto	Puerto 1-24
POEGestión	Configuración de límite de potencia total de la fuente de alimentación PoE Inicio de retardo de potencia, trabajo PoE y programación de tiempo Visualización del estado de trabajo del puerto PoE, configuración de prioridad de salida del puerto PoE Puerto PoE distribución de potencia de salida, PoE encendido/apagado, af/at distribución de energía
Pin de la fuente de alimentación	1/2( ) 3/6 (-)
Máx. Potencia por puerto	30W, IEEE 802,3 af/at
PWR total/voltaje de entrada	400W/ (AC100-240V)	600W/ (AC100-240V)
Consumo de energía	Espera <25W, carga completa <400W	Modo de espera <30W, carga completa <600W
Suministro de energía	Fuente de alimentación incorporada AC100 ~ 240V 50-60Hz, 5.0A	Fuente de alimentación incorporada AC100 ~ 240V 50-60Hz, 6.6A
Parámetro físico
Operación TEMP/Humedad	-20 ~ + 55 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 ~ + 80 °C, 5% ~ 95% RH sin condensación
Dimensión(L * W * H)	44029044,5mm
Peso neto/bruto	4,1 kg/4,9 kg	4,4 kg/5,3 kg
Instalación	Escritorio, gabinete de 1U/19''
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	3 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Control de flujo IEEE802.3x (dúplex completo) Ajuste de la protección de la temperatura del puerto Sueño automático sin puerto de conexión Ajuste de ahorro de energía de Ethernet verde del puerto Broadcast storm control basado en la velocidad del puerto Diagnosis digital en tiempo real óptica del puerto DDMI de SFP El límite de velocidad del flujo del mensaje en el puerto de acceso, mini tamaño de partícula es 64Kbps.
Enrutamiento L3	Enrutamiento de igual costo de IPV4 Protocolo NG max 1000 entradas Protocolo ARP max 1000 entradas El grupo máximo de IPV4/IPV6 VRRP es 255 Pingv6, Telnetv6, TFTPV6, DNSv6, ICMPv6 La interfaz IPV4/IPV6 VLANIF admite hasta 128 La ruta estática IPV4/IPV6/ruta predeterminada admite hasta 128 entradas Función de gestión de red L3, gestión de pila dual IPV4/IPV6 Enrutamiento dinámico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas de enrutamiento OSPFv3, BGP , RIPng, gestión IPV6, 1000 entradas de enrutamiento Enrutamiento dinámico IPV6 Enrutamiento y reenvío L3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN
VLAN	VLAN de voz, configuración QinQ, IEEE802.1q VLAN basada en MAC, VLAN basada en el protocolo 4K VLAN basado en puerto, configuración de puerto de acceso, troncal, híbrido.
Agregación de puertos	Agregación dinámica de LACP, agregación estática Max 18 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo de red en anillo	250 anillo como máximo, Max 250 dispositivos por anillo. G.8032 (ERPS), tiempo de recuperación inferior a 20ms
Multicast	MLD Snooping, VLAN de multidifusión, cierre de sesión rápido IGMP Snooping v1/v2/v3, Max 1024 grupos de multidifusión
Reflejo de puerto	Reflejo de datos bidireccional basado en puerto
QoS	QoS Diff-Serv, Marca de prioridad/Observación Algoritmo de programación de colas (SP, WRR, SP WRR) Limitación de velocidad basada en flujo, filtrado de paquetes basado en flujo 8 * Colas de salida de cada puerto, mapeo de prioridad 802,1 p/ DSCP
ACL	ACL de emisión basado en puerto, ACL basado en puerto y VLAN Filtrado de paquetes L2 a L4, que coincide con el primer mensaje de 80 bytes. Proporcionar ACL basado en MAC, dirección MAC de destino, fuente IP, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Seguridad	Función de limitación de velocidad de mensaje ARP Supresión del mensaje de difusión del puerto SSL garantiza la seguridad de la transmisión de datos Certificación AAA & RADIUS & TACACS
