Conmutador PoE gestionado de capa 3 de 16 puertos con enlace ascendente de 10 G-Conmutador PoE L3

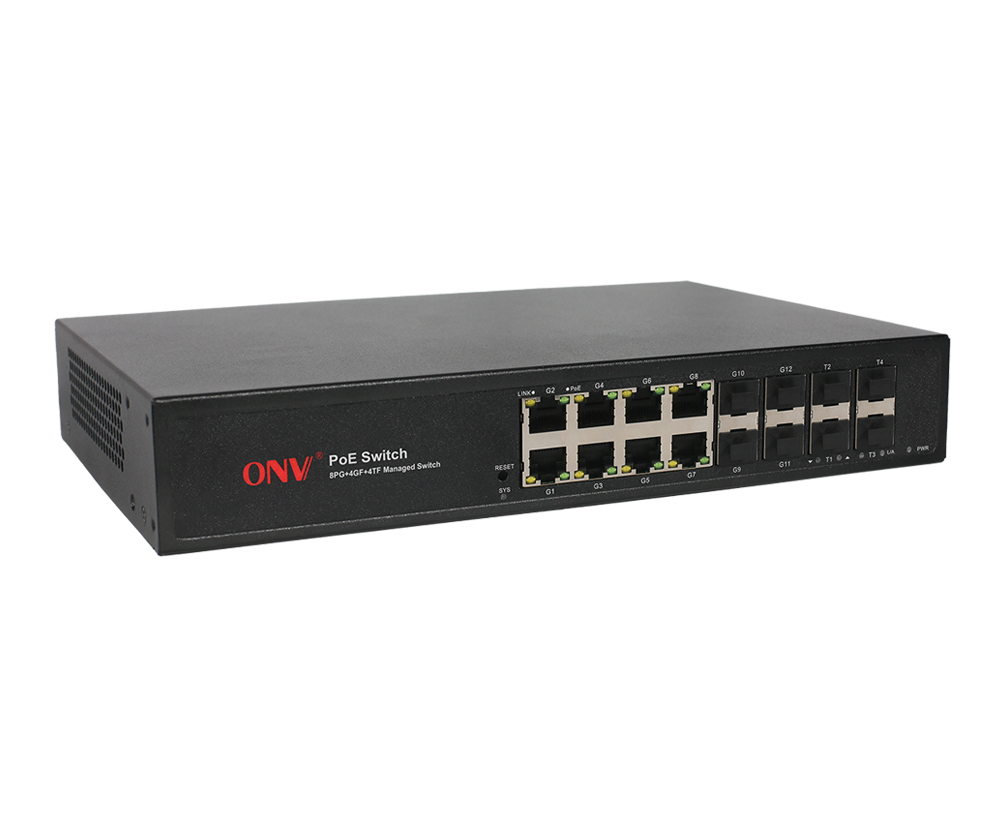

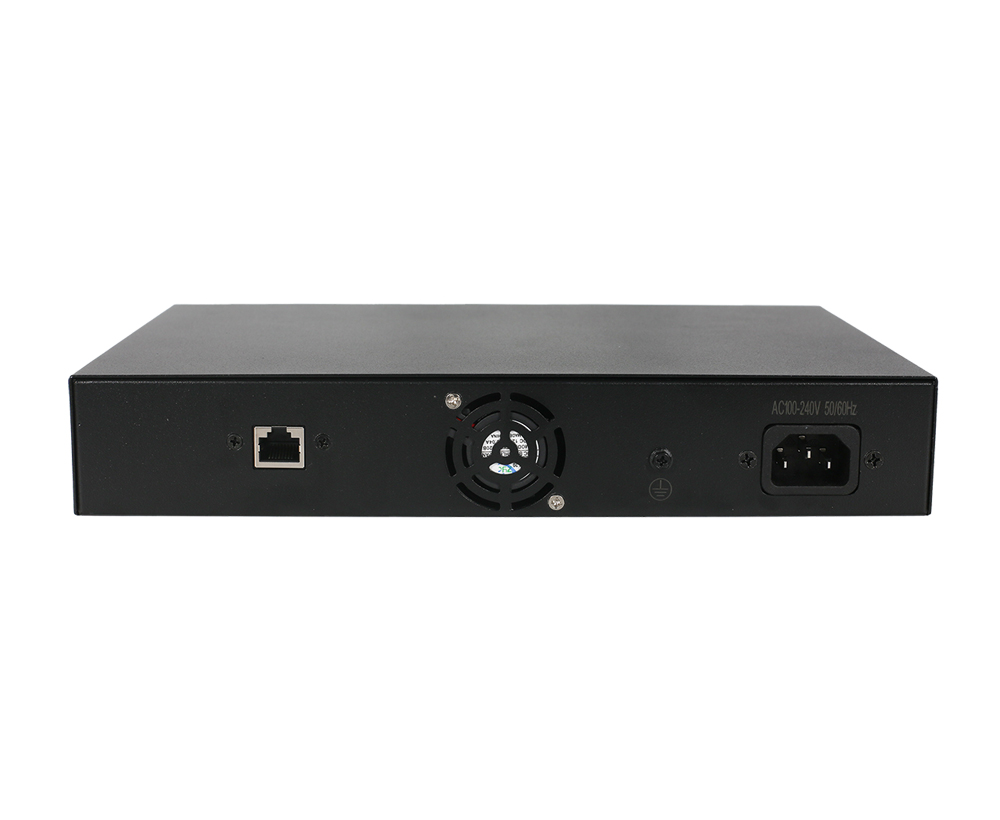

Conmutador PoE gestionado de capa 3 de 16 puertos con enlace ascendente de 10 G

Modelo： ONV-POE56168PFM

Conmutador PoE gestionado de capa 3 con 8 puertos RJ45 de 10/100/1000 Mbps, 4 puertos de fibra SFP de enlace ascendente de 100/1000 Mbps y 4 puertos de fibra SFP+ de enlace ascendente de 1/10 Gbps. Los puertos 1 a 8 son compatibles con el estándar PoE IEEE 802.3af/at. Incorpora fuente de alimentación y se instala en un armario de 1U/19 pulgadas.

Quiero hacer una investigación

Información general
Especificación técnica

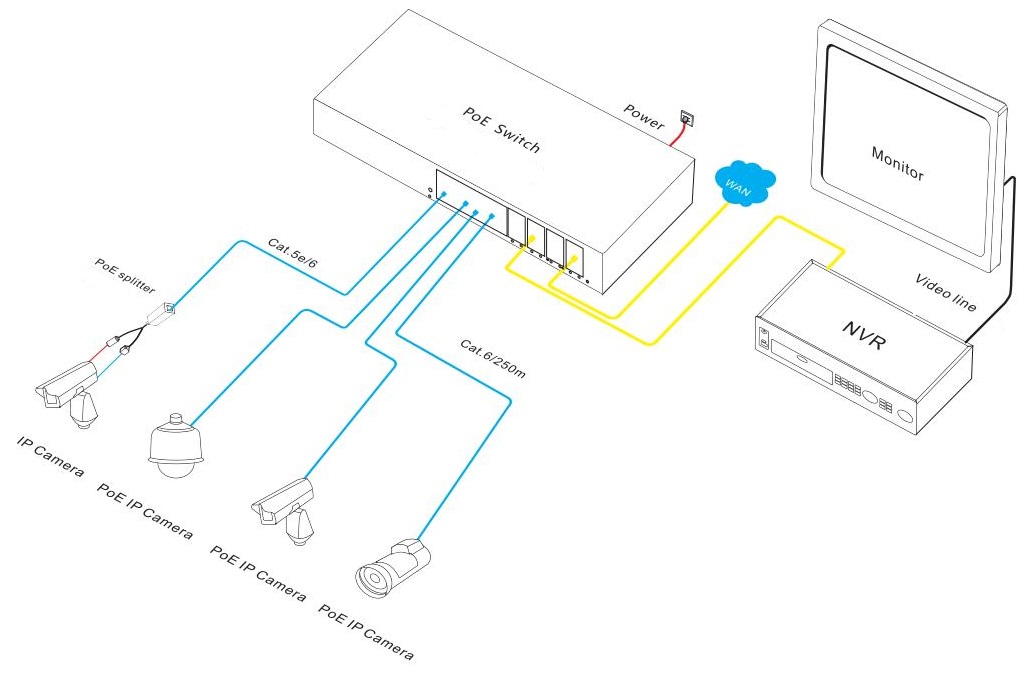

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-POE56168PFM es un switch PoE gestionado de enlace ascendente de 10G desarrollado independientemente por ONV. Cuenta con 8 puertos RJ45 adaptativos 10/100/1000Base-T, 4 puertos de fibra SFP de enlace ascendente 100/1000Base-X y 4 puertos de fibra SFP+ de enlace ascendente 1/10G. Los puertos 1 a 8 son compatibles con el estándar PoE IEEE 802.3af/at, con una potencia PoE máxima de 30 W por puerto. Como dispositivo de alimentación PoE, detecta y reconoce automáticamente los equipos receptores de energía que cumplen con el estándar y suministra energía a través del cable de red. Puede alimentar equipos terminales PoE, como puntos de acceso inalámbricos, cámaras IP, teléfonos VoIP e intercomunicadores de control de acceso visual de edificios, a través de un cable de red para satisfacer las necesidades de un entorno de red que requiera una alimentación PoE de alta densidad. Es ideal para hoteles, campus universitarios, parques, supermercados, lugares turísticos, residencias de trabajadores y pequeñas y medianas empresas que deseen construir redes de comunicación económicas, eficientes, estables y fiables.

El ONV-POE56168PFM cuenta con capacidades de gestión de red L3, admite la gestión de IPv4/IPv6, enrutamiento y reenvío dinámicos, un mecanismo integral de protección de seguridad, políticas robustas de ACL/QoS y una amplia funcionalidad VLAN, lo que facilita su gestión y mantenimiento. Admite múltiples protocolos de redundancia de red, incluidos STP/RSTP/MSTP (<50 ms) y ERPS (ITU-T G.8032) (<20 ms), lo que mejora la copia de seguridad del enlace y la fiabilidad de la red. En caso de fallo unidireccional de la red, la comunicación se restablece rápidamente, garantizando la continuidad de la comunicación para aplicaciones críticas. En función de los requisitos específicos de la aplicación, admite la gestión de puertos, la gestión de direcciones de enrutamiento, el control de flujo de puertos, la segmentación de VLAN, IGMP, políticas de seguridad y otras configuraciones de servicios de aplicación a través de Web, CLI, SNMP, Telnet y otros métodos de gestión de red.

CARACTERÍSTICAS

Acceso Gigabit, puerto de fibra SFP+ de enlace ascendente de 1/10 G

◇ Admite reenvío sin bloqueo a velocidad de cable.

◇ Admite dúplex completo según IEEE 802.3x y semidúplex con contrapresión.

◇ Admite la combinación de puerto Gigabit RJ45 y puerto de fibra SFP+ de enlace ascendente de 1/10 G, lo que permite a los usuarios configurar redes de forma flexible para satisfacer las necesidades de diversos escenarios.

Alimentación PoE inteligente

◇ 8 puertos RJ45 10/100/1000Base-T admiten alimentación PoE para sistemas de videoconferencia, cobertura inalámbrica y otros escenarios.

◇ Cumple con el estándar PoE IEEE 802.3af/at, identifica automáticamente los dispositivos PoE para la alimentación y no daña los dispositivos que no son PoE.

◇ Admite la función de gestión de red PoE, que se puede configurar mediante la gestión de red para activar/desactivar puertos PoE, verificar el estado de alimentación de los puertos, programar horarios, etc.

Seguridad

◇ Admite las funciones de enlace puerto + MAC y enlace IP + MAC + puerto.

◇ Admite el aislamiento de puertos y la supresión de tormentas de difusión de puertos.

◇ Admite la autenticación 802.1X, que proporciona la función de autenticación para los equipos de la LAN y controla el estado de autorización de los puertos controlados según los resultados de la autenticación.

Potente capacidad de procesamiento empresarial

◇ Admite las redes en anillo ERPS y STP/RSTP/MSTP para eliminar bucles de capa 2 y realizar copias de seguridad de enlaces.

◇ Admite VLAN IEEE 802.1Q; los usuarios pueden dividir de forma flexible la VLAN, la VLAN de voz y la configuración QinQ según sus necesidades.

◇ Admite QoS, tres modos de prioridad basados en puertos, 802.1P y DSCP, y cuatro algoritmos de programación de colas: Equ, SP, WRR y SP+WRR.

◇ Admite agregación estática y dinámica para aumentar eficazmente el ancho de banda del enlace, lograr balanceo de carga, respaldo de enlace y mejorar la confiabilidad del enlace.

◇ Admite el protocolo de multidifusión IGMP V1/V2/V3; IGMP Snooping cumple con los requisitos de acceso para videovigilancia de alta definición y videoconferencias en múltiples terminales.

◇ Admite ACL para filtrar paquetes de datos mediante la configuración de operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

Estable y confiable

◇ Certificaciones CE, FCC y RoHS.

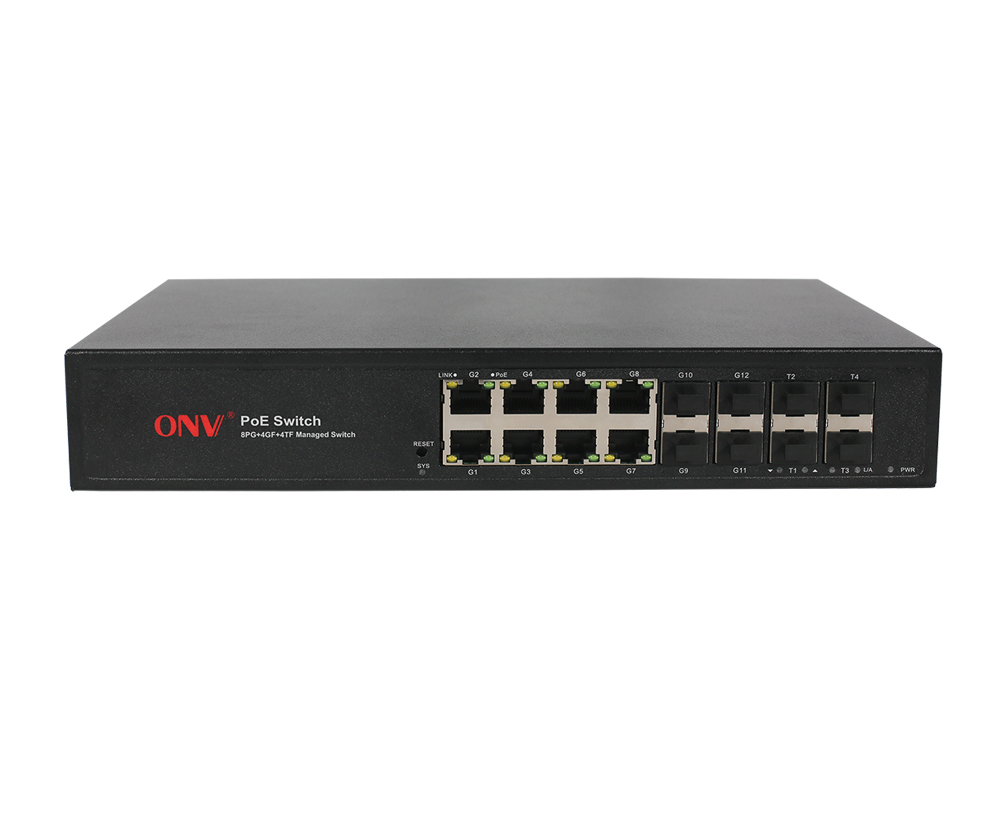

◇ El panel de fácil uso muestra el estado del dispositivo mediante indicadores LED de PWR, SYS, Link, L/A y PoE.

◇ Fuente de alimentación de desarrollo propio, con alta redundancia, que proporciona una salida de alimentación PoE estable y de larga duración.

◇ Bajo consumo de energía, con ventilador, carcasa de acero galvanizado y excelente disipación de calor para garantizar el funcionamiento estable del switch.

Gestión O&M sencilla.

◇ Compatible con monitorización de CPU, memoria, detección de ping y longitud de cable.

◇ HTTPS, SSLv3, SSHv1/v2 y otros métodos de cifrado ofrecen mayor seguridad en la gestión.

◇ LLDP permite al sistema de gestión de red consultar y evaluar el estado de la comunicación del enlace.

◇ El registro del sistema y las estadísticas de tráfico de puertos facilitan la optimización y transformación de la red.

◇ Compatible con diversos métodos de gestión y mantenimiento, como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (v1/v2/v3), etc.

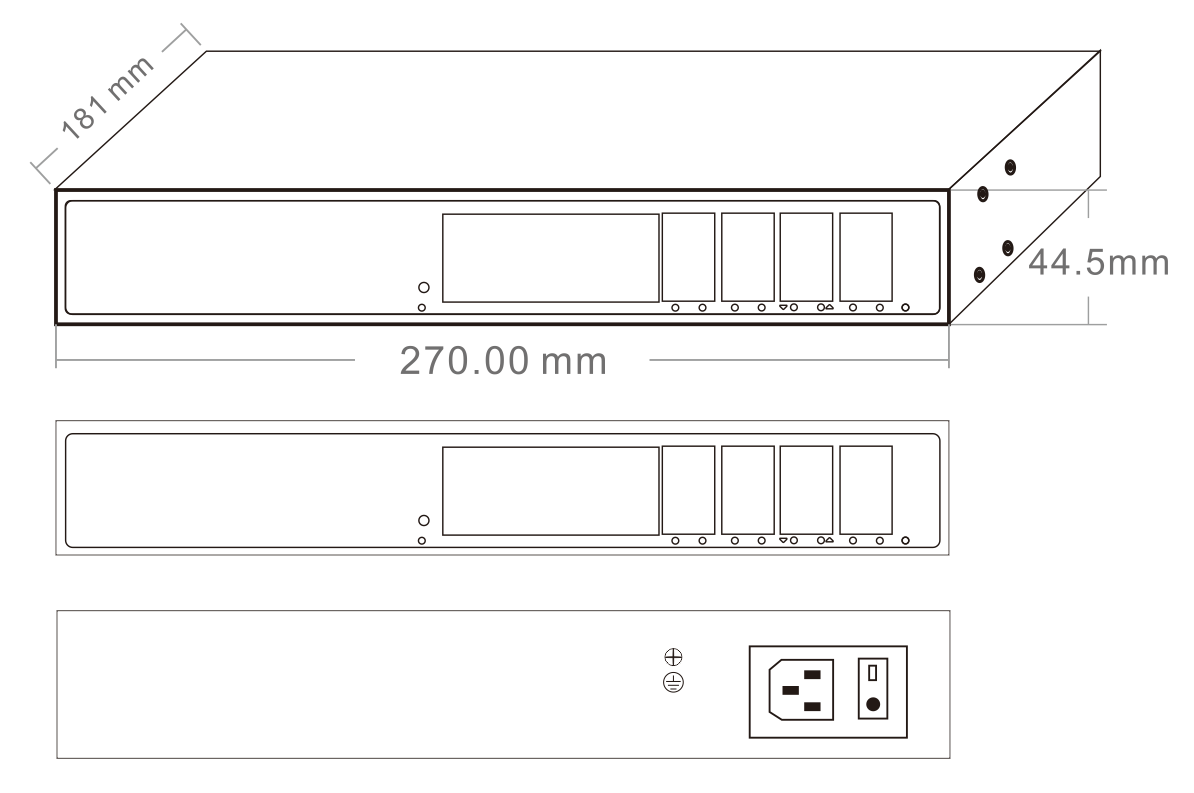

DIMENSIONES

INFORMACIÓN PARA PEDIDOS

modelo	Descripción	Fuente De Alimentación Integrada
ONV-POE56168PFM	Conmutador PoE gestionado de capa 3 con 8 puertos RJ45 de 10/100/1000 Mbps, 4 puertos de fibra SFP de enlace ascendente de 100/1000 Mbps y 4 puertos de fibra SFP+ de enlace ascendente de 1/10 Gbps. Los puertos del 1 al 8 son compatibles con el estándar PoE IEEE 802.3af/at. Incorpora una fuente de alimentación y se instala en un armario de 1U/19 pulgadas.	160 W
Nota: El módulo óptico no está incluido y debe adquirirse por separado.

LISTA DE EMBALAJE

Lista De Embalaje	Contenido	Cantidad	Unidad
	Conmutador PoE gestionado de 16 puertos con enlace ascendente de 10 G	1	PC
	Cable de alimentación de CA	1	PC
	Cable adaptador RJ45-DB9	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
Módulo óptico de 1,25 G	2630	Módulo óptico SFP, 1.25G multimodo de doble fibra a 850 nm, distancia de transmisión: 500 m, 2 interfaces LC. Compatible con función DDM y conexión en caliente.	PC
	2632	Módulo óptico SFP, 1.25G monomodo de doble fibra a 1310 nm, distancia de transmisión: 20 km, 2 interfaces LC. Compatible con función DDM y conexión en caliente.	PC
	2612-T	Módulo óptico SFP, 1.25G monomodo de fibra única a 1310 nm, distancia de transmisión: 20 km, 1 interfaz LC. Compatible con función DDM y conexión en caliente.	PC
	2613-R	Módulo óptico SFP, 1.25G monomodo de fibra única a 1550 nm, distancia de transmisión: 20 km, 1 interfaz LC. Compatible con función DDM y conexión en caliente.	PC
Módulo óptico de 10 G	6630	Módulo óptico SFP+, fibra dual multimodo de 10 Gbps a 850 nm, distancia de transmisión: 300 m, 2 interfaces LC. Compatible con función DDM y conexión en caliente.	PC
	7832	Módulo óptico SFP+, fibra dual monomodo de 10 Gbps a 1310 nm, distancia de transmisión: 20 km, 2 interfaces LC. Compatible con función DDM y conexión en caliente.	PC
	7832-27	Módulo óptico SFP+, fibra única monomodo de 10 Gbps a 1270 nm, distancia de transmisión: 20 km, 1 interfaz LC. Compatible con función DDM y conexión en caliente.	PC
	7832-33	Módulo óptico SFP+, fibra monomodo de 10G TX 1330 nm, distancia de transmisión: 20 km, 1 interfaz LC. Compatible con función DDM y conexión en caliente.	PC

ESPECIFICACIONES TÉCNICAS

Modelo	ONV-POE56168PFM
Características de la interfaz
Puerto Fijo	1 puerto de consola (115200, N, 8, 1) 8 puertos PoE de 10/100/1000Base-T (Datos/Alimentación) 4 puertos de fibra SFP+ de enlace ascendente de 1/10 G (Datos) 4 puertos de fibra SFP de enlace ascendente de 100/1000Base-X (Datos)
Puerto Ethernet	Los puertos 1 a 8 admiten detección automática de 10/100/1000Base-T(X) y autoadaptación MDI/MDI-X dúplex completo/medio.
Transmisión De Par Trenzado	10BASE-T: UTP Cat3, 4, 5 (≤100 metros) 100BASE-TX: UTP Cat5 o posterior (≤100 metros) 1000BASE-T: UTP Cat5e/6 o posterior (≤100 metros)
Puerto De Fibra óptica	El módulo óptico predeterminado no está incluido (módulo óptico opcional monomodo/multimodo, de fibra simple/doble. LC)
Expansión De Puerto De Fibra óptica	Overclocking Turbo, expansión de módulo óptico de 2,5 G y red en anillo
Cable óptico/Distancia	Multimodo: 850 nm/0-550 m (1 G), 850 nm/0-300 m (10 G), Monomodo: 1310 nm/0-40 km, 1550 nm/0-120 km
Parámetros Del Chip
Tipo de Gestión de Red	L3
Protocolo de Red	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEE802.3x
Modo de Reenvío	Almacenamiento y reenvío (velocidad máxima del cable)
Capacidad de Conmutación	128 Gbps (sin bloqueo)
Velocidad de Reenvío a 64 bytes	77,38 Mpps
CPU (Hz)	800M
DRAM	1G
FLASH	128M
MAC	16K
Memoria Intermedia	12M
Trama Jumbo	12K
Indicador LED	Sistema: SYS (Verde), Red: Enlace (Amarillo), Puerto de fibra: L/A (Verde), PoE: PoE (Verde)
Interruptor de Reinicio	Sí, mantenga pulsado el interruptor durante 10 segundos y suéltelo para restaurar la configuración de fábrica.
PoE y Fuente De Alimentación
Puerto PoE	Puertos 1-8
Gestión PoE	Visualización de potencia en tiempo real de la carga PoE en cada puerto, activación/desactivación de la salida PoE, programación de funcionamiento y horario PoE
Pin de Alimentación	1/2 (+) 3/6 (-)
Potencia Máxima por Puerto	30 W, IEEE802.3af/at
Consumo de energía	En espera <13 W, a plena carga <160 W
Potencia Total/ Voltaje de Entrada	160 W (CA 100-240 V)
Fuente de Alimentación	Fuente de alimentación integrada, CA 100-240 V, 50-60 Hz, 3,0 A
Parámetros Físicos
Temperatura/Humedad de Funcionamiento	-20~55 °C, 5 %~90 % HR sin condensación
Temperatura/Humedad de Almacenamiento	-40~75 °C, 5 %~95 % HR sin condensación
Dimensiones	270 x 181 x 44,5 mm
Peso Neto/Bruto	1,6 kg / 2,2 kg
Instalación	Sobremesa, armario de 1U/19”
Certificación y Garantía
Protección Contra Rayos	Protección contra rayos: 6 kV 8/20 µs, Nivel de protección: IP30
Certificación	Marca CE, uso comercial, CE/LVD EN62368-1, FCC Parte 15, RoHS
Garantía	3 años de garantía, mantenimiento de por vida
Función de Gestión de Red
Interfaz	Gestión de flujo en tiempo real de puertos (Intervalo de flujo) Diagnóstico digital en tiempo real DDMI del módulo óptico SFP Supresión de tormentas de difusión basada en la velocidad del puerto Configuración y visualización del estado de ahorro de energía de Ethernet verde (EEE) de los puertos Control de flujo IEEE 802.3x (dúplex completo), mecanismo de protección contra excepciones de puerto Limita la velocidad del tráfico de paquetes en los puertos de entrada y salida; la granularidad mínima es de 16 Kbps y la máxima de 1 Gbps
Función L3	Compatible con enrutamiento de igual coste IPv4. Compatible con Pingv6, Telnetv6, TFTPv6, DNSv6 e ICMPv6. Compatible con el protocolo NG, con un máximo de 1000 entradas. Compatible con el protocolo ARP, con un máximo de 1000 entradas. Compatible con VRRP IPv4/IPv6, con un máximo de 255 grupos para cada uno. Compatible con interfaces VLANIF IPv4/IPv6, con un máximo de 64 para cada una. Admite enrutamiento dinámico IPv4, RIPv1/v2 y OSPFv2, con 2000 entradas de ruta. Admite funciones de administración de red de capa 3 y administración de pila dual IPv4/IPv6. Admite rutas estáticas y predeterminadas IPv4/IPv6, con un máximo de 64 entradas por protocolo. Admite enrutamiento, reenvío y comunicación de capa 3 entre diferentes segmentos de red y VLAN.
VLAN	Compatible con VLAN basadas en protocolo y direcciones MAC Compatible con VLAN de voz, configuración QinQ e IEEE 802.1q Compatible con el protocolo GVRP VLAN y VLAN basadas en puertos (4K) Compatible con configuraciones de puertos de acceso, troncales e híbridos
Agregación de Puertos	Agregación dinámica LACP, agregación estática, hasta 8 grupos de agregación y hasta 8 puertos por grupo
Spanning Tree	Protección, filtrado y reenvío de BPDU mediante STP STP (IEEE 802.1d), RSTP (IEEE 802.1w), MSTP (IEEE 802.1s)
Red en anillo ERPS	Red de anillo ERPS, tiempo de recuperación inferior a 20 ms, ITU-T G.8032
Multidifusión	VLAN de multidifusión, cierre de sesión rápido de usuario, MLD Snooping, MVR (Registro de VLAN de multidifusión), IGMP Snooping v1/v2/v3 y hasta 1024 grupos de multidifusión
Duplicación	Duplicación de tráfico bidireccional para puertos básicos Duplicación de uno a varios, admite hasta 4 sesiones de puerto
QoS	Algoritmo de programación de colas (SP, WRR, SP+WRR), 8 colas de salida por puerto, mapeo de prioridad 802.1p/DSCP. Limitación de velocidad basada en flujo, redirección basada en flujo, filtrado de paquetes basado en flujo, QoS de servicio diferencial, marcado/remarcado de prioridad.
ACL	Admite la implementación de ACL basada en puerto y VLAN. Admite el filtrado de paquetes L2-L4, puede coincidir con los primeros 80 bytes de un paquete y proporciona definiciones de ACL basadas en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, la VLAN, etc.
Seguridad	Autenticación AAA, RADIUS y TACACS+ (solo autenticación; no admite autorización ni contabilidad) Protección de direcciones MAC, autenticación IEEE 802.1X basada en puertos y direcciones MAC, aislamiento de puertos Supresión de paquetes de difusión de puertos, función de enlace de cuatro elementos IP+MAC+VLAN+puerto, función IP Source Guard SSL, que garantiza la transmisión segura de datos; SSH 2.0, que proporciona un canal seguro y cifrado para el inicio de sesión de usuarios Límite de aprendizaje de direcciones MAC, gestión jerárquica de usuarios y protección de contraseñas, limitación de velocidad de paquetes ARP Protección de direcciones IP de origen, detección de intrusiones ARP, protección contra ataques DoS, mecanismo de copia de seguridad de datos del host
DHCP	Cliente DHCP, DHCP Snooping, servidor DHCP
Gestión	HTTP, gestión de carga y descarga de archivos TFTP, SNMP V1/V2C/V3, gestión de clústeres de la plataforma ONV NMS (LLDP+SNMP). Detección de ping, gestión de red web (HTTPS), configuración de línea de comandos (consola/SSH/Telnet/CLI), detección de longitud de cable. Reloj NTP, registro de actividad del sistema, recuperación con un clic, visualización del estado de utilización de la CPU en tiempo real, protocolo de descubrimiento de capa de enlace (LLDP).
Sistema	Navegador web: Google Chrome V42 o posterior, Mozilla Firefox 2.5 o posterior, Microsoft Internet Explorer 10 o posterior, cable Ethernet de categoría 5 o superior. TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux o Mac OS X) instalados en cada equipo de la red, cable Ethernet de categoría 5 o superior.
