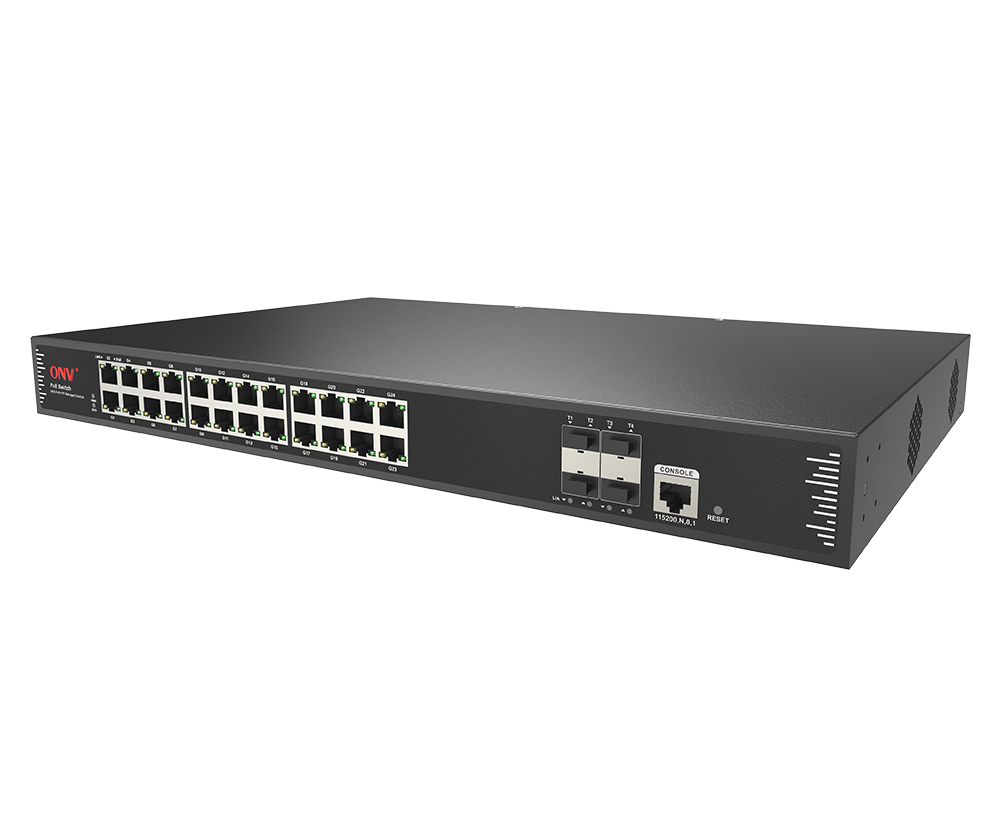

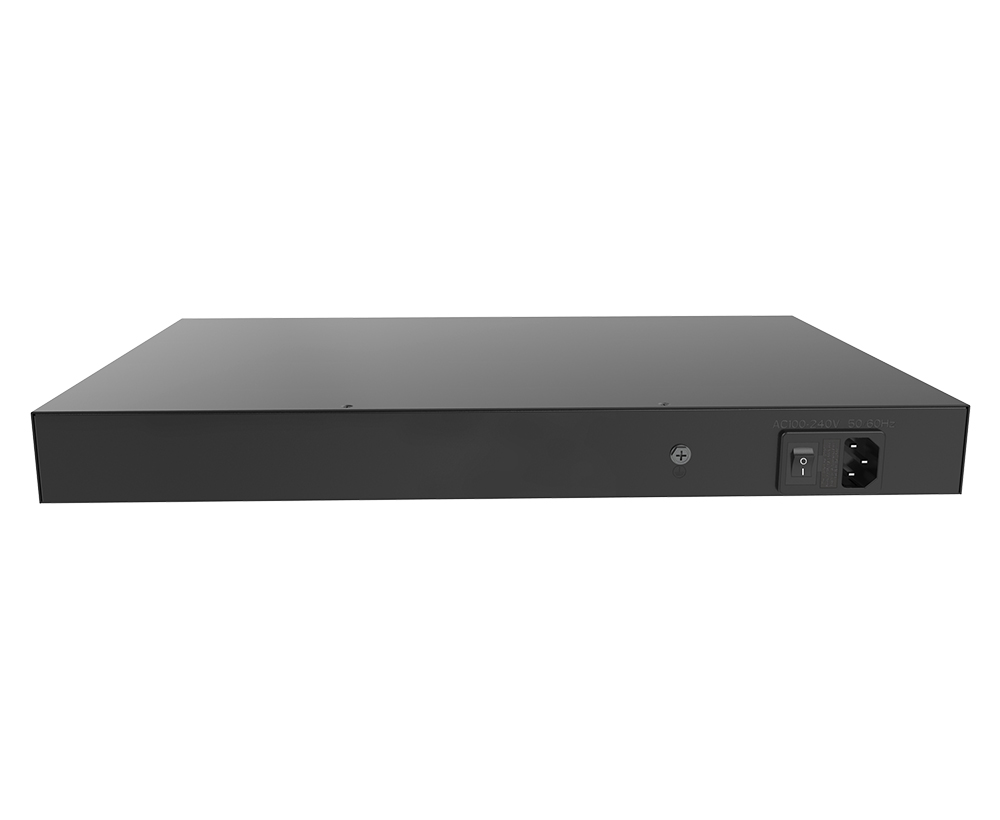

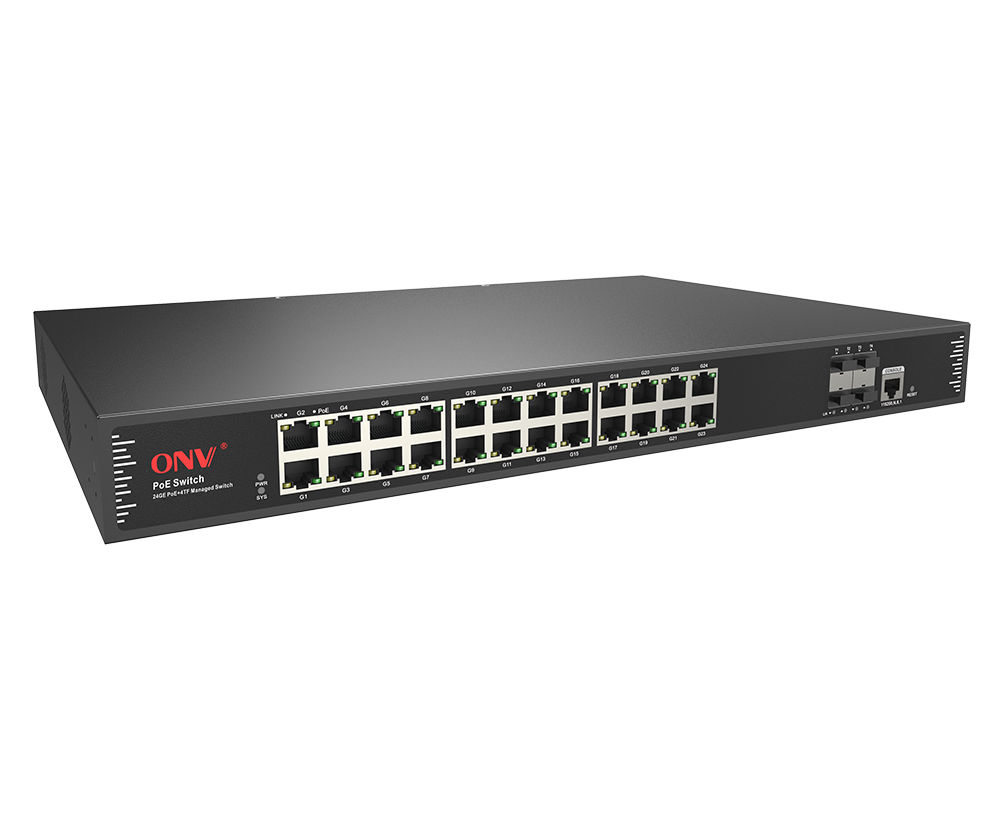

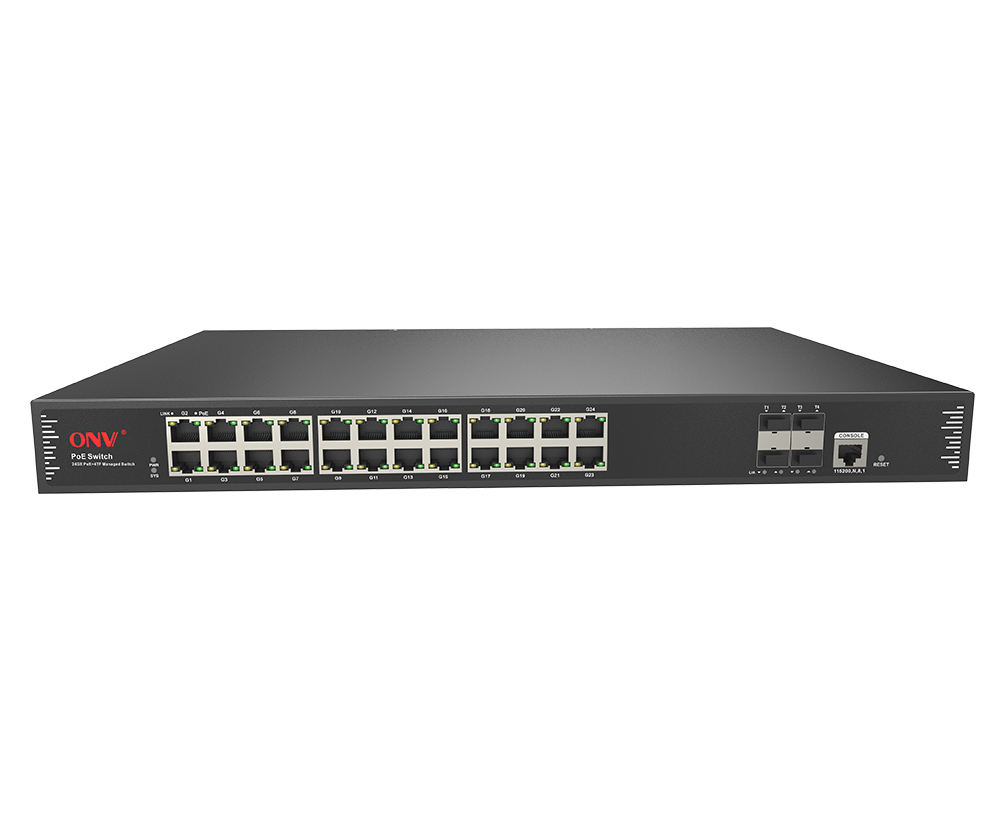

Conmutador PoE gestionado L3 de 28 puertos de enlace ascendente 10G-Conmutador PoE L3

Conmutador PoE gestionado L3 de 28 puertos de enlace ascendente 10G

Modelo： ONV-POE58028PFM

L3 manejó el interruptor de la fibra del PoE con los puertos uplink de la fibra de SFP 4*1/10G y los puertos RJ45 de 24*10/100/1000M. El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoE. Es una fuente de alimentación incorporada de 400W y una instalación de gabinete de 1U/19 ".

Quiero hacer una investigación

Información general
Especificación técnica

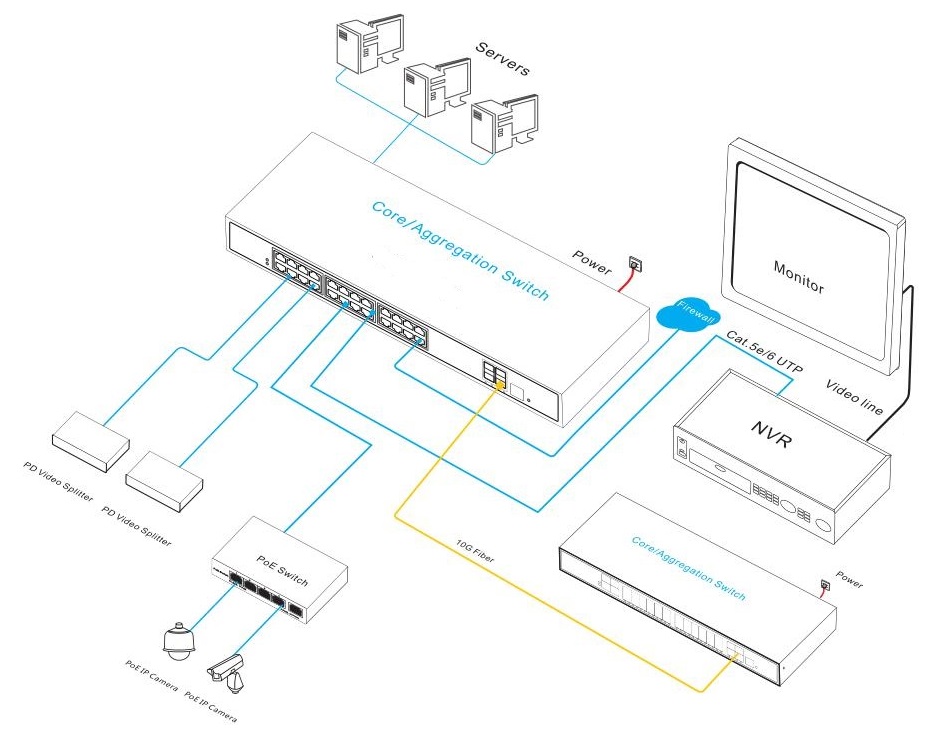

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

ElONV-POE58028PFMEs un enlace ascendente 10GL3PoE gestionadoFibraInterruptor desarrollado independientemente por ONV.Tiene 24*10/100/1000Base-TAdaptativoPuertos RJ45 y 4*1/10GUplinkPuertos de la fibra de SFP +.El puerto 1-24 puede soportar el estándar IEEE 802,3 af/at PoEY sLa energía del PoE del ingle-puerto alcanza 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales POE como AP inalámbrico, cámara IP, teléfono VoIP, intercomunicador de control de acceso visual, etc. a través de un cable de red para cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para hoteles, campus, dormitorios de fábrica y pequeñas y medianas empresas.

ElONV-POE58052PFMTieneL3Función de gestión completa de la red, apoya IPV4/Gestión de IPV6,Reenvío de velocidad completa de ruta dinámica,Mecanismo de protección de seguridad completo, ACL completo/La política de QoS y las funciones de VLAN enriquecidas, y es fácil de administrar y mantener. Soporta múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS para mejorar la copia de seguridad de enlace y la fiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar una comunicación ininterrumpida importante para las aplicaciones. De acuerdo con los requisitos reales de la aplicación, puede configurar múltiples servicios de aplicación, como administración de energía PoE, control de tráfico de puertos, división VLAN y SNMP a través del modo de administración de red web.

CARACTERÍSTICA

Acceso montado, uplink 1/10G SFP puerto de fibra

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE802.3x y half-duplex basado en Backpressure.

◇Apoye el puerto de la referencia RJ45 y la combinación del puerto de la fibra de 1/10G SFP, que permite a usuarios construir fexiblemente el establecimiento de una red para cubrir las necesidades de diversos escenarios.

Fuente de alimentación inteligente PoE

◇La gestión de red PoE, realiza la asignación de energía del puerto PoE, configuración de prioridad, visualización del estado de la energía del puerto, programación de tiempo, etc.

◇Los puertos PoE admiten prioridad. Cuando la potencia restante es insuficiente, se da prioridad a los puertos de alta prioridad para evitar la sobrecarga del equipo.

◇Cumple con IEEE 802. 3 af/at estándar PoE, identifique automáticamente los dispositivos PoE para la fuente de alimentación y no dañe los dispositivos que no sean PoE.

◇Los puertos RJ45 24*10/100/1000Base-T admiten la fuente de alimentación PoE para cumplir con la supervisión de seguridad, los sistemas de llamadas en conferencia, la cobertura inalámbrica y otros escenarios.

Fuerte capacidad de procesamiento de negocios

◇IEEE802.1Q VLAN, división VLAN flexible y configuración QinQ.

◇El protocolo de árbol de expansión ERPS/STP/RSTP/MSTP elimina los bucles de capa 2 y realiza copias de seguridad de enlaces.

◇QoS, basado en el puerto, 802. Basado en 1P y basado en DSCP tres modos de prioridad y cuatro algoritmos de programación de cola:., SP, WRR, y SP WRR.

◇ACL para filtrar paquetes de datos mediante la configuración de operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporcionar políticas de control de acceso de seguridad flexibles.

◇La agregación estática y la agregación dinámica aumentan de manera efectiva el ancho de banda del enlace, logran el equilibrio de carga y la copia de seguridad del enlace, y mejoran la confiabilidad del enlace.

◇Apoye el protocolo del multicast de IGMP V1/V2/V3 y IGMP Snooping para cubrir las necesidades de la vigilancia video de alta definición del multi-terminal y del acceso de la videoconferencia.

Seguridad

◇Aislamiento portuario y control de tormentas.

◇Soporte IP MAC puerto VLAN cuádruple combinación flexible función vinculante.

◇Admite autenticación 802.1X para proporcionar funciones de autenticación para computadoras LAN y controlar el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, enlace,Y Poe.

◇El uso de una fuente de alimentación de desarrollo propio con un diseño de alta redundancia proporciona una salida de potencia PoE estable y a largo plazo.

◇Bajo consumo de energía, con ventilador, carcasa de metal de acero galvanizado y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Monitoreo de CPU, monitoreo de memoria, detección de Ping y detección de longitud de cable.

◇Los métodos de administración de cifrado como HTTPS, SSSV3 y SSHV1/V2 son más seguros.

◇RMON, los registros del sistema y las estadísticas de tráfico de puertos facilitan la optimización y transformación de la red.

◇LLDP facilita que el sistema de gestión de red consulte y determine el estado de la comunicación del enlace.

◇Gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet y otros métodos diversificados de gestión y mantenimiento.

Fácil gestión de O & M

◇Monitoreo de CPU, monitoreo de memoria, detección de Ping y detección de longitud de cable.

◇Los métodos de administración de cifrado como HTTPS, SSSV3 y SSHV1/V2 son más seguros.

◇RMON, los registros del sistema y las estadísticas de tráfico de puertos facilitan la optimización y transformación de la red.

◇LLDP facilita que el sistema de gestión de red consulte y determine el estado de la comunicación del enlace.

◇Gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet y otros métodos diversificados de gestión y mantenimiento.

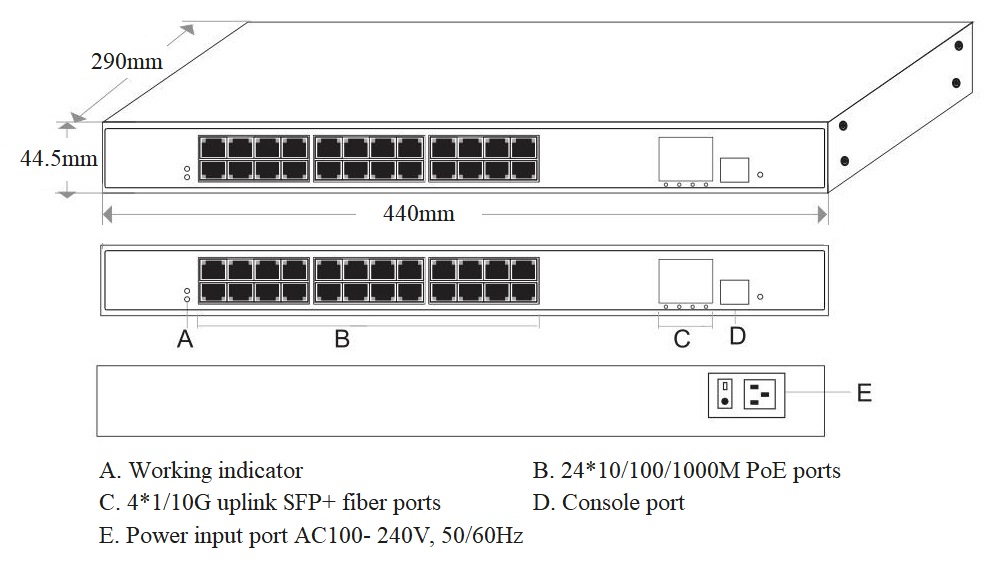

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-POE58028PFM	L3 manejó el interruptor de la fibra del PoE con 41/10G uplink los puertos de la fibra de SFP + y los puertos de 2410/100/1000M RJ45. Puerto 1-24Puede apoyar el estándar IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	400W
ONV-POE58028PFM-at		600W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE gestionado L3 de enlace ascendente de 28 puertos 10G	1	SET
	Cable de alimentación de CA	1	PC
	Línea RJ45-DB9	1	PC
	Kit de montaje(Oreja colgante)	1	SET
	Guía del usuario	1	PC
	Tarjeta de garantía	1	PC

MÓDULO ÓPTICO

Producto	Modelo	Descripción	Unidad
1,25G OPtical MOdule	2630	Módulo óptico SFP, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2632	Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2612-T	Módulo óptico de SFP, 1,25GFibra monomodo TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	2613-R	SFP optical module, 1.25G single-mode single fiber TX1550nm/ RX1310nm, transmission distance: 20km, LC interface. Support DDM function and hot plugging.	PC
	2612-T-SC	SFP optical module, 1.25G single-mode single fiber TX1310nm/ RX1550nm, transmission distance: 20km, SC interface. Support DDM function and hot plugging.	PC
	2613-R-SC	SFP optical module, 1.25G single-mode single fiber TX1550nm/ RX1310nm, transmission distance: 20km, SC interface. Support DDM function and hot plugging.	PC
Power MOdule	2633	1.25G SFP optical module transfers to 10/100/1000M RJ45 port.	PC
10G OPticalMOdule	6630	Módulo óptico de SFP +, fibra dual con varios modos de funcionamiento 10G 850nm, distancia de transmisión: los 300m, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832	Módulo óptico SFP +, 10G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-33	Módulo óptico SFP +, fibra monomodo 10G TX1330nm/ RX1270nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.	PC
	7832-27	Módulo óptico de SFP +, sola fibra monomodo 10G TX1270nm/ RX13300nm, distancia de transmisión: los 20km, interfaz del LC. Apoya la función de DDM y el taponamiento caliente.	PC

PRODUCTO RELACIONADO

Modelo	Descripción
ONV-POE58036PFM	L3Conmutador PoE gestionado con16* 10/100/1000M RJ45PuertosY8* 10/100/1000Base-TRJ45O 8100/1000Base-X SFPFibraComboPuertosY41/10GUplinkSFP +FibraPuertos.Puerto 1-24Puede apoyar el estándar IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.
ONV-POE58052PFM	L3Conmutador PoE gestionado con48* 10/100/1000M RJ45PuertosY 4*1/10GUplinkSFP +FibraPuertos.Puerto 1-48Puede apoyar el estándar IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-POE58028PFM	ONV-POE58028PFM-at
Características de la interfaz
FijosPInformación sobre ort	1 * puerto RS232 consola (115200,N,8,1) 41/10G uplink puertos de fibra SFP (datos) 2410/100/1000Base-T puertos PoE (datos/potencia)
Puerto Ethernet	Puerto 1-24 puede soportar 10/100/1000BaseT auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	1/10g SFP puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Cable óptico/distancia	Multimodo: 850nm / 0-500m, 0-300m(10G) Modo único: 1310nm / 0-40km, 1550nm / 0-120km
Parámetro de chip
Tipo de gestión de red	L3
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad de cable completa)
Capacidad de conmutación	128Gbps (sin bloqueo)
Reenvío Tasa @ 64byte	95.23Mpps
CPU	800MHz
DRAM	1GB
FLASH	128MB
Mac	16K
Memoria de búfer	12MB
JumboFPor Rame	12KB
LED Indicador	Sistema: SYS (amarillo), Red: Link/ Act (amarillo), PoE: PoE (verde), Puerto de fibra: L/A (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
PoE y fuente de alimentación
POEPuerto	Puerto 1-24
POEGestión	Visualización del estado de trabajo PoE, encendido/apagado de PoE de puerto, distribución de energía af/at
Pin de la fuente de alimentación	1/2( ) 3/6(-)
Máx. Potencia por puerto	30W, IEEE 802,3 af/at
PWR total/voltaje de entrada	400W/ (AC100-240V)	600W/ (AC100-240V)
Consumo de energía	En espera <20W, carga completa <380W	Espera <22W, carga completa <600W
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 5.0A	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 6.6A
Parámetro físico
Operación TEMP/Humedad	-20 ~ + 55 °C, 5% ~ 90% RH sin condensación
Almacenamiento TEMP/Humedad	-40 ~ + 75 °C, 5% ~ 95% RH sin condensación
Dimensión(L * W * H)	44029044,5mm
Peso neto/bruto	4,0 kg/4,8 kg	4,3 kg/5,2 kg
Instalación	Escritorio, gabinete de 1U/19''
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, clase B, RoHS de la parte 15 de la FCC
Garantía	3 años, mantenimiento de por vida.
Característica de administración de red
Interfaz	Control de flujo IEEE802.3x (dúplex completo) Mecanismo de protección de excepción de puerto Configuración de trama jumbo, max 12000byte Gestión de flujo en tiempo real del puerto (intervalo de flujo) Diagnosis digital en tiempo real óptica del módulo DDMI Supresión de la tormenta de la difusión basada en tarifa del puerto Configuración de ahorro de energía y vista de estado del puerto EEE Green Ethernet Limitar la tasa de tráfico de paquetes en los puertos entrantes y salientes, la mini granularidad 16Kbps y máximo 1Gbps
Enrutamiento L3	Enrutamiento de igual costo de IPV4 Protocolo NG, entradas max1000 Protocolo ARP, max 1000 entradas IPV4/IPV6 VRRP, el grupo máximo es 255 Pingv6, Telnetv6, TFTPV6, DNSv6, ICMPv6 La interfaz IPV4/IPV6 VLANIF admite hasta 128 La ruta estática IPV4/IPV6/ruta predeterminada admite hasta 128 entradas Función de gestión de red L3, gestión de pila dual IPV4/IPV6 Enrutamiento dinámico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas de enrutamiento OSPFv3, BGP , RIPng, gestión IPV6, 1000 entradas de enrutamiento Enrutamiento dinámico IPV6 Enrutamiento y reenvío de capa 3, comunicación de soporte entre diferentes segmentos de red y diferentes VLAN
VLAN	VLAN basada en MAC, VLAN basada en el protocolo Configuración de puertos del protocolo Access, Trunk, Hybrid, GVRP VLAN (4K) VLAN basada en el puerto, IEEE802.1q, VLAN de voz, configuración QinQ
Agregación de puertos	Agregación dinámica de LACP, agregación estática Max 14 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	Guardia de STP BPDU, filtrado de BPDU y reenvío de BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Red de anillo de ERPS	Red de anillo ERPS, tiempo de recuperación inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, VLAN de multidifusión Inicio de sesión rápido del usuario, MVR (registro de VLAN de multidifusión) IGMP Snooping v1/v2/v3 y 1024 grupos de multidifusión como máximo
Reflejo	Reflejo de tráfico bidireccional para puertos básicos Soporta 1 a múltiples reflejo, soporta hasta 4 sesiones de puerto
QoS	Algoritmo de programación de colas (SP, WRR, SP WRR) Limitación de velocidad basada en flujo, redirección basada en flujo Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/DSCP, Diff-Serv QoS, Marca de prioridad/Observación
ACL	ACL de emisión basado en puerto, ACL basado en puerto y VLAN Filtrado de paquetes L2 a L4, que coincide con el primer mensaje de 80 bytes. Proporcionar ACL basado en MAC, dirección MAC de destino, fuente IP, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Seguridad	Función de limitación de velocidad de mensaje ARP Supresión del mensaje de difusión del puerto SSL garantiza la seguridad de la transmisión de datos Certificación AAA & RADIUS & TACACS Limitar el número de direcciones MAC aprendidas Aislamiento de puertos, mecanismo de respaldo de datos de host Ataque anti-DoS, función de detección de intrusiones ARP Función de enlace cuádruple del puerto IP MAC VLAN Protección de la dirección de origen IP, dirección MAC agujero negro Gestión jerárquica del usuario y protección de contraseña SSH 2,0 proporciona un canal cifrado seguro para el inicio de sesión del usuario Autenticación IEEE802.1X/autenticación de dirección MAC centralizada
DHCP	Cliente DHCP,DHCP Snooping,DHCPServidor
Gestión	Registro de trabajo del sistema, Protocolo de detección de la capa de enlace Reloj NTP, detección de longitud de cable, SNMP V1/V2/V3 Detección de ping, gestión de red web (HTTPS) Administración de clústeres de plataforma ONV-NMS (LLDP SNMP) Una recuperación del tecleo, estado de la utilización en tiempo real de la CPU de la visión FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas Configuración de línea de comandos CLI de consola/módem AUX/Telnet/ SSH2.0
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
