Conmutador PoE gestionado L2 de 16 puertos de enlace ascendente 10G-Conmutador PoE

Conmutador PoE gestionado L2 de 16 puertos de enlace ascendente 10G

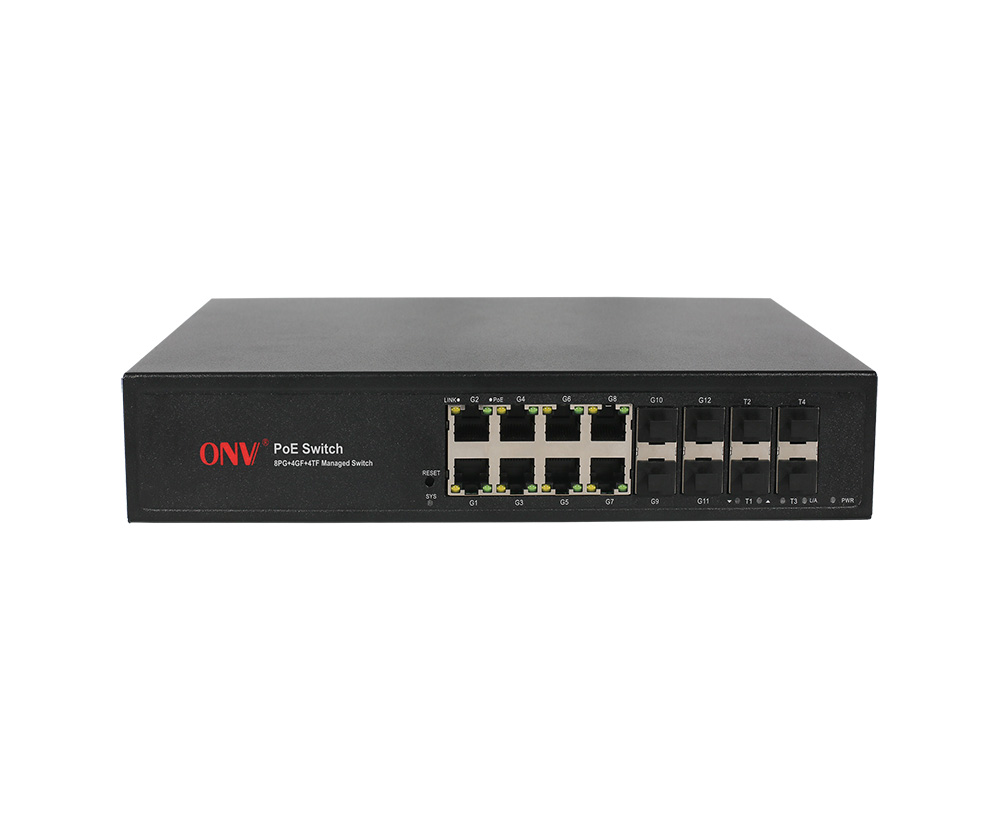

Modelo： ONV-POE56168PFM

Conmutador PoE administrado L2 con puertos RJ45 de 8*10/100/1000M y puertos de fibra SFP de enlace ascendente de 4*100/1000M y puertos de fibra SFP de enlace ascendente de 4*1/10G. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Es una fuente de alimentación incorporada de 160W e instalación de gabinete de 1U/19 ”.

Quiero hacer una investigación

Información general
Especificación técnica

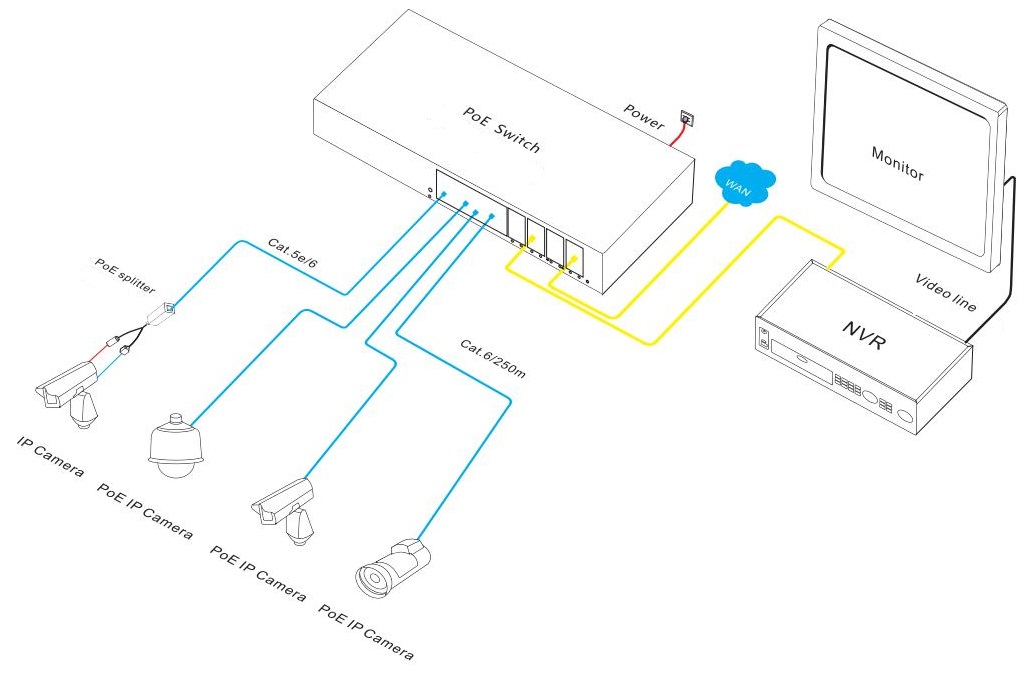

Aplicación
Documentos
Productos relacionados

DESCRIPCIÓN GENERAL

El ONV-POE56168PFM es un conmutador de fibra PoE gestionado por enlace ascendente de 10G desarrollado independientemente por ONV. Tiene puertos RJ45 adaptativos 8*10/100/1000Base-T y puertos de fibra SFP de enlace ascendente 4*100/1000Base-X y puertos de fibra SFP + de enlace ascendente 4*1/10G. El puerto 1-8 puede soportar el estándar IEEE 802,3 af/at PoE y una potencia de PoE de puerto único de hasta 30W. Como dispositivo de suministro de energía PoE, puede detectar y reconocer automáticamente el equipo de recepción de energía que cumple con el estándar y suministrar energía a través del cable de red. Puede suministrar energía a equipos terminales PoE como AP inalámbrico, cámara IP, teléfono VoIP y construcción de intercomunicador de control de acceso visual a través de un cable de red para cumplir con el entorno de red que necesita una fuente de alimentación PoE de alta densidad. Es adecuado para hoteles, campus, parques, supermercados, lugares pintorescos, dormitorios de fábricas y pequeñas y medianas empresas para construir redes de comunicación económicas, eficientes, estables y confiables.

El ONV-POE56168PFM tiene L2 +Funciones de gestión de la red, ayudas IPV4/Administración IPV6, reenvío de enrutamiento estático, mecanismo de protección de seguridad completo, estrategia ACL/QoS perfecta y funciones VLAN ricas para una fácil administración y mantenimiento. Admite múltiples protocolos de redundancia de red STP/RSTP/MSTP (<50ms) y (ITU-T G.8032) ERPS (<20ms) para mejorar la copia de seguridad del enlace y la confiabilidad de la red. Cuando una red unidireccional falla, la comunicación se puede restaurar rápidamente para garantizar la comunicación ininterrumpida de las aplicaciones importantes. La administración de puertos, administración de direcciones de enrutamiento, control de flujo de puertos, división de VLAN, IGMP, política de seguridad y otras configuraciones de negocios de aplicaciones se pueden realizar a través de Web, CLI, SNMP, Telnet y otros métodos de acuerdo con las necesidades de la aplicación.

CARACTERÍSTICA

Acceso Gigabit, enlace ascendente1/10GSFP+Puerto de la fibra

◇Apoyo no bloqueo de reenvío de velocidad de alambre.

◇Soporte full-duplex basado en IEEE 802.3x y half-duplex basado en Backpressure.

◇Admite el puerto Gigabit RJ45 y la combinación de puerto de fibra SFP + de enlace ascendente 1/10G, que permite a los usuarios construir redes de manera flexible para satisfacer las necesidades de varios escenarios.

Fuente de alimentación inteligente PoE

◇Cumple con el estándar IEEE 802,3 af/at PoE, identifica automáticamente los dispositivos PoE para la fuente de alimentación y no daña los dispositivos que no son PoE.

◇Los puertos RJ45 8*10/100/1000Base-T admiten alimentación PoE para cumplir con la supervisión de seguridad, sistemas de llamadas en conferencia, cobertura inalámbrica y otros escenarios.

◇Los puertos PoE admiten prioridad. Cuando la energía restante es insuficiente, se prioriza la fuente de alimentación de los puertos de alta prioridad para evitar la sobrecarga del equipo.

◇Admite la función de gestión de red PoE, a través de la configuración de gestión de red, puede realizar el encendido/apagado del puerto PoE, la comprobación del estado de la alimentación del puerto, la programación de tiempo, etc.

Seguridad

◇Apoye el aislamiento del puerto y la supresión de la tormenta de la difusión del puerto.

◇Admite funciones de enlace de puerto MAC y enlace de puerto IP MAC.

◇Admite autenticación 802.1X, proporciona función de autenticación para computadoras LAN y controla el estado de autorización de los puertos controlados de acuerdo con los resultados de autenticación.

Fuerte capacidad de procesamiento de negocios

◇Soporte de red de anillo ERPS industrial y STP/ RSTP/ MSTP para eliminar bucles de capa 2 y realizar copias de seguridad de enlace.

◇Apoye IEEE802.1Q VLAN, los usuarios pueden dividir flexiblemente VLAN, Voice VLAN, y la configuración de QinQ según sus necesidades.

◇Admite la agregación estática y dinámica para aumentar de manera efectiva el ancho de banda del enlace, realizar el equilibrio de carga, el respaldo del enlace y mejorar la confiabilidad del enlace.

◇Admite tres modos de prioridad QoS, basados en puertos, basados en 802,1 P y basados en DSCP y cuatro algoritmos de programación de colas: equ, SP, WRR y SP WRR.

◇Admite ACL para filtrar paquetes de datos configurando operaciones de procesamiento de reglas coincidentes y permisos de tiempo, y proporciona políticas de control de acceso de seguridad flexibles.

◇Apoye el protocolo del multicast IGMP V1/V2/V3, IGMP Snooping resuelve la vigilancia video de alta definición del multi-terminal y los requisitos del acceso de la videoconferencia.

Estable y fiable

◇CCC, CE, FCC, RoHS.

◇Fuente de alimentación de desarrollo propio, alta redundancia, que proporciona una salida de potencia PoE estable y a largo plazo.

◇El panel fácil de usar puede mostrar el estado del dispositivo a través del indicador LED de PWR, SYS, Link, L/A y PoE.

◇Bajo consumo de energía, con ventilador, carcasa de acero galvanizado y excelente disipación de calor para garantizar el funcionamiento estable del interruptor.

Fácil gestión de O & M

◇Apoye la supervisión de la CPU, la supervisión de la memoria, la detección del Ping, y la detección de la longitud de cable.

◇HTTPS, SSSLV3, SSHV1/V2 y otros métodos de cifrado son más seguros en la administración.

◇RMON, registro del sistema, y las estadísticas de tráfico del puerto son convenientes para la optimización y la transformación de la red.

◇LLDP es conveniente para que el sistema de administración de red consulte y juzgue el estado de comunicación del enlace.

◇Soportar diversos métodos de gestión y mantenimiento como gestión de red web, línea de comandos CLI (consola, Telnet), SNMP (V1/V2/V3), Telnet, etc.

DIMENSIÓN

INFORMACIÓN DE PEDIDO

Modelo	Descripción	Fuente de alimentación incorporada
ONV-POE56168PFM	Conmutador PoE administrado L2 + con puertos RJ45 de 810/100/1000M y puertos de fibra SFP de enlace ascendente de 4100/1000M y puertos de fibra SFP de enlace ascendente de 4*1/10G. El puerto 1-8 puede apoyar estándar de IEEE 802,3 af/at PoE. Fuente de alimentación incorporada e instalación de gabinete de 1U/19 ”.	160W
Nota:El módulo óptico no está incluido y debe comprarse.

LISTA DE EMBALAJE

Lista de embalaje	Contenido	Qty	Unidad
	Conmutador PoE gestionado de enlace ascendente de 16 puertos 10G	1	SPor et
	Cable de alimentación de CA	1	PC
	Cable adaptador RJ45-DB9	1	PC
	Guía del usuario	1	PC
	Tarjeta de garantía y certificado de conformidad	1	PC

MÓDULO ÓPTICO

Producto

Modelo

Descripción

Unidad

1,25GÓpticoMódulo

2630

Módulo óptico SFP, 1,25G de fibra dual multimodo 850nm, distancia de transmisión: 550m, interfaz LC. Apoya la función de DDM y el taponamiento caliente.

2632

Módulo óptico SFP, 1,25G fibra dual monomodo 1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.

2612-T

Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.

2613-R

Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz LC. Apoya la función de DDM y el taponamiento caliente.

Por 2612-T-SC

Módulo óptico SFP, 1,25G monomodo de fibra única TX1310nm/ RX1550nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.

Por 2613-R-SC

Módulo óptico SFP, 1,25G monomodo de fibra única TX1550nm/ RX1310nm, distancia de transmisión: 20km, interfaz SC. Apoya la función de DDM y el taponamiento caliente.

ESPECIFICACIÓN TÉCNICA

Modelo	ONV-POE56168PFM
Características de la interfaz
Puerto fijo	1 * puerto de la consola (115200,N,8,1) 41/10G uplink puertos de fibra SFP (datos) 4100/1000Base-X uplink puertos de fibra SFP (datos) Puertos de 8*10/100/1000Base-T PoE (datos/poder)
Puerto Ethernet	Puerto 1-8 puede soportar 10/100/1000Base-T(X) auto-detección, full/ half duplex MDI/ MDI-X auto-adaptación
Transmisión de par trenzado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 o UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e o UTP posterior (≤ 100 metros)
Puerto de fibra óptica	Puerto de fibra óptica, por defecto no incluye módulo óptico (opcional monomodo/multimodo, fibra única/módulo óptico de fibra dual. LC)
Expansión del puerto de fibra óptica	Turbo overclocking 2,5G módulo óptico de expansión y red de anillo
Cable óptico/distancia	Multimodo: 850nm/ 0-550m (1G), 850nm/ 0-300m (10G), monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parámetro de chip
Tipo de gestión de red	L2
Protocolo de red	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Modo de reenvío	Almacenar y reenviar (velocidad completa del alambre)
Capacidad de conmutación	128Gbps (sin bloqueo)
Tasa de reenvío @ 64byte	77.38Mpps
CPU(Hz)	800M
DRAM	1G
FLASH	128M
Mac	16K
Memoria de búfer	12M
Marco Jumbo	12K
Indicador LED	Sistema: SYS (verde), Red: Enlace (amarillo), Puerto de fibra: L/A (verde), PoE: PoE (verde)
Reinicio del interruptor	Sí, mantenga presionado el interruptor durante 10 segundos y libérelo para restaurar la configuración de fábrica.
PoE y fuente de alimentación
Puerto PoE	Puerto 1-8
Gestión de PoE	Pantalla de potencia de carga en tiempo real PoE de puerto, salida PoE de puerto encendido/apagado, trabajo PoE y programación de tiempo
Pin de la fuente de alimentación	1/2(+) 3/6 (-)
Potencia máxima por puerto	30W, IEEE 802,3 af/at
Consumo de energía	Espera <13W, carga completa <160W
PWR total/voltaje de entrada	160W/ (AC100-240V)
Suministro de energía	Fuente de alimentación incorporada, AC100 ~ 240V 50-60Hz, 3.0A
Parámetro físico
Operación Temp/Humedad	-20 ~ + 55 °C, 5% ~ 90% RH sin condensación
Temperatura/humedad del almacenamiento	-40 ~ + 75 °C, 5% ~ 95% RH sin condensación
Dimensión (L * W * H)	27018144,5mm
Peso neto/bruto	1,6 kg/2,2 kg
Instalación	Escritorio, gabinete de 1U/19”
Certificación & Garantía
Protección contra rayos	Protección contra rayos: 4KV 8/20us, Nivel de protección: IP30
Certificación	CCC, marca del CE, anuncio publicitario, EN62368-1 de CE/LVD, FCC parte 15, RoHS
Garantía	3 años, mantenimiento de por vida
Característica de administración de red
Interfaz	Control de flujo IEEE 802.3x (dúplex completo) Mecanismo de protección de excepción de puerto Gestión de flujo en tiempo real del puerto (intervalo de flujo) Supresión de la tormenta de la difusión basada en tarifa del puerto Diagnosis digital en tiempo real óptica del módulo DDMI de SFP del puerto Configuración de ahorro de energía y vista de estado del puerto EEE Green Ethernet Limite la velocidad del tráfico del mensaje en la mini granularidad de los puertos entrantes y salientes es 64Kbps y el máximo es 1Gbps.
Característica L3	RIPv1/v2, OSPFv1/v2 Función de gestión de red L2, gestión de doble pila Protocolo ARP, max 1024 entradas, ruta estática IPv4/IPv6, max 128 entradas
VLAN	VLAN basada en MAC, VLAN basada en el protocolo Configuración de puertos de Access, Trunk, Hybrid. Protocolo VLAN GVRP (4K) VLAN basada en el puerto, IEEE802.1q, VLAN de voz, configuración QinQ
Agregación de puertos	LACP, agregación estática, Max 8 grupos de agregación y 8 puertos por grupo.
Árbol de expansión	Guardia de STP BPDU, filtrado de BPDU y reenvío de BPDU STP()IEEE802.1d),RSTP()IEEE802.1w),MSTP()IEEE802.1s)
Red de anillo de ERPS	Soporte de red de anillo ERPS, el tiempo de recuperación es inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, VLAN de multidifusión Inicio de sesión rápido del usuario, MVR (registro de VLAN de multidifusión) IGMP Snooping v1/v2/v3 y 256 grupos de multidifusión como máximo
Reflejo de puerto	Reflejo de tráfico bidireccional para puertos básicos Duplicación de uno a varios, admite hasta 4 sesiones de puerto
QoS	Algoritmo de programación de colas (SP, WRR, SP WRR) Limitación de velocidad basada en flujo, redirección basada en flujo Filtrado de paquetes basado en flujo, 8 * colas de salida de cada puerto Mapeo de prioridad 802,1 p/ DSCP, Diff-Serv QoS, Marca de prioridad/Observación
ACL	Entregar ACL basado en el puerto y VLAN. La función de filtrado de paquetes L2-L4 puede coincidir con los primeros 80 bytes del mensaje y proporcionar una definición de ACL basada en la dirección MAC de origen, la dirección MAC de destino, la dirección IP de origen, la dirección IP de destino, el tipo de protocolo IP, el puerto TCP/UDP, el rango de puertos TCP/UDP, VLAN, etc.
Seguridad	Autenticación IEEE802.1X basada en puerto SSL garantiza la seguridad de la transmisión de datos Función de enlace cuádruple de los puertos IP MAC VLAN Dirección MAC límite de aprendizaje, dirección MAC agujero negro Ataque anti DoS, supresión de mensajes de difusión de puerto Función de protección de fuente IP, certificación AAA y RADIUS Gestión jerárquica de usuarios y protección con contraseña SSH 2,0 proporciona un canal cifrado seguro para el inicio de sesión del usuario Mecanismo de copia de seguridad de datos de host, función de detección de intrusiones ARP Aislamiento de puerto, IP Source Guard, función de límite de velocidad de mensaje ARP
DHCP	Cliente DHCP,DHCP Snooping,DHCPServidor
Gestión	Gestión de red web (https) Protocolo de descubrimiento de capa de enlace (LLDP) Visualización del estado de utilización instantánea de la CPU Reloj del NTP, restauración de un tecleo, SNMP V1/V2/V3 Comprobación del estado del cable, detección de ping, registro de trabajo del sistema Gestión de clústeres de plataforma ONV NMS (LLDP SNMP) Configuración de la línea de comandos Consola/Módem AUX/Telnet/ CLI FTP, TFTP, Xmodem, SFTP carga de archivos y gestión de descargas
Sistema	Navegador web: Mozilla Firefox 2,5 o superior, Google Chrome V42 o superior, cable Ethernet Cat5 y superior TCP/IP, adaptador de red y sistema operativo de red (como Microsoft Windows, Linux, Mac OS X) instalado en cada computadora en la red Cat5 y cable Ethernet superior
