1,25G 1310/1550nm y 1550/1310nm 20km transceptor óptico

Modelo： 2612-T-G&2613-R-G

Quiero hacer una investigación

Información general
Especificación técnica
Aplicación
Documentos
Productos relacionados

Descripción

2612-T-G&Por 2613-R-GSFP-BIDI transceptores son módulos rentables de alto rendimiento que admiten doble velocidad de datos de 1.25Gbps/1.0625Gbps y2Distancia de transmisión de 0km con SMF.El transceptor consta de tres secciones: unFP/El transmisor del laser de DFB, un fotodiodo del PIN integrado con un preamplificador de la trans-impedancia (TIA) y la unidad de control de MCU. Todos los módulos satisfacen los requisitos de seguridad láser de clase I. Los transceptores son compatibles con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472. Para obtener más información, consulte SFP MSA.

FEature

Conector LC bidireccional

Huella enchufable caliente de SFP

Bajo consumo de energía<0,8 W

Funcionamiento teMperature: -40 ~ 85 ℃

Interfaz de monitor de diagnóstico digital

Aplicable para la conexión de 20Km SMF

Soporte 1.25Gbps/1.0625Gbps tasas de bits

Cumple con SFP MSA y SFF-8472

EMI muy baja y protección excelente del ESD

2612-T-G:Laser del punto de congelación 1310nm yDetector de la foto del PIN 1550nm

Por 2613-R-G:Laser de 1550nm DFB y detector de la foto del PIN 1310nm

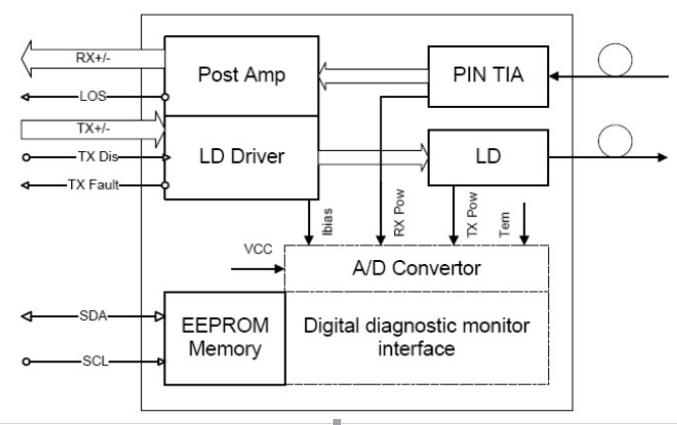

FDiagrama unccional

ABsolute Max Calificaciones

Parámetro	Símbolo	Min.	Max.	Unidad
Voltaje de suministro	VCC	-0,5	4,0	V
Temperatura de almacenamiento	TS	-40	85	°C
Humedad relativa	RH	0	85	%

Nota:El estrés en exceso de las clasificaciones absolutas máximas puede causar daños permanentes a laTransceptor.

GCaracterísticas de funcionamiento eneral

Parámetro	Símbolo	Min.	Typ (en inglés)	Max.	Unidad
Tasa de datos	Dr.	1,0625	1,25		Gb/s
Voltaje de suministro	VCC	3,13	3,3	3,47	V
Suministro actual	ICC5			220	MA
Temporeros de caso de funcionamiento.	Tc	0		70	°C

Características eléctricas

Parámetro	Símbolo	Min.	Typ (en inglés)	Max.	Unidad	Nota
Transmisor
Oscilación de la entrada de datos diferencial	VIN,PP	120		820	MVpp	1
Tx Desactivar Entrada-Alta	VIH	2,0		Vcc 0,3	V
Tx Desactivar la entrada-Baja	VIL (en inglés)	0		0,8	V
Salida de falla Tx-Alta	VOH	2,0		Vcc 0,3	V	2
Salida de falla Tx-Baja	VOL	0		0,8	V	2
Impedancia diferencial de entrada	Rin		100		Ω
Receptor
Oscilación diferencial de la salida de datos	Vout,pp	340	650	800	MVpp	3
Rx LOS Salida-Alta	VROH	2,0		Vcc 0,3	V	2
Rx LOS Salida-Baja	VROL	0		0,8	V	2

Notas:

1. td/-son internamente AC acoplado con 100Ω terminación diferencial dentro del módulo.

2. falla Tx y Rx LOS son salidas de colector abierto, que debe ser levantado con 4,7 k a 10kΩ resistencias en la placa host. Levante el voltaje entre 2,0 V y Vcc 0,3 V.

3.Las salidas RD /-están acopladas internamente en CA y deben terminar con 100Ω (diferencial) en el SERDES del usuario.

OCaracterísticas ptical

Parámetro	Símbolo	Min.	Typ (en inglés)	Max.	Unidad	Nota
Transmisor
Longitud de onda de funcionamiento	Λ	1270	1310	1360	Nm	2612-T-G
Longitud de onda de funcionamiento	Λ	1510	1550	1570	Nm	Por 2613-R-G
Ave. potencia de salida (Habilitado)	Pave	-9		-3.	DBm	1
Ratio de extinción	ER (en inglés)	9			DB	1
Relación de supresión de modo lateral	SMSR	30			DB
RMS ancho espectral 1310nm FP	Δλ			3	Nm
RMS 1550nm ancho espectral DFB				1	Nm
Tiempo de subida/caída (20% ~ 80%)	Tr/Tf			0,26	Por ns	2
Penalización por dispersión	TDP			3,9	DB
Ojo óptico de la salida	Obediente con IEEE802.3 z (seguridad del aser de la clase 1)
Receptor
Longitud de onda de funcionamiento	Λ	1510	1550	1570	Nm	2612-T-G
Longitud de onda de funcionamiento	Λ	1270	1310	1360	Nm	Por 2613-R-G
Sensibilidad del receptor	PSEN1			-22	DBm	3
Sobrecarga	Pave	-3.			DBm	3
LOS afirmar	PA	-35			DBm
LOS De-afirmar	Pd			-24	DBm
Los histéresis	Pd-Pa	0,5			DB

Notas:

1.Medido a 1250 Mb/s con el patrón de prueba PRBS 2 223-1NRZ.

2.Sin filtrar, medido con un patrón de prueba PRBS223-1 a 1,25 Gbps.

3.Medido a 1250 Mb/s con el patrón de prueba PRBS 223-1 NRZ para BER <1x10-12.

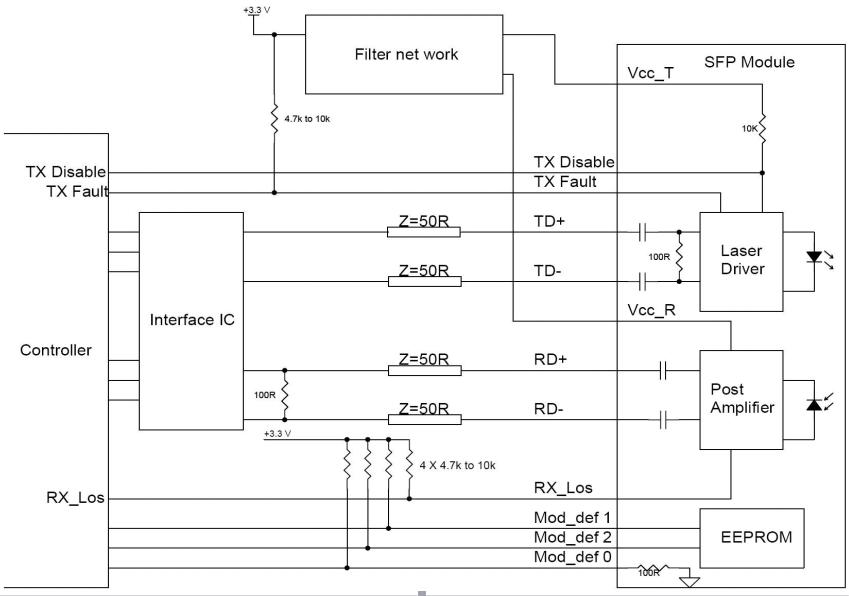

Circuito de interfaz típico

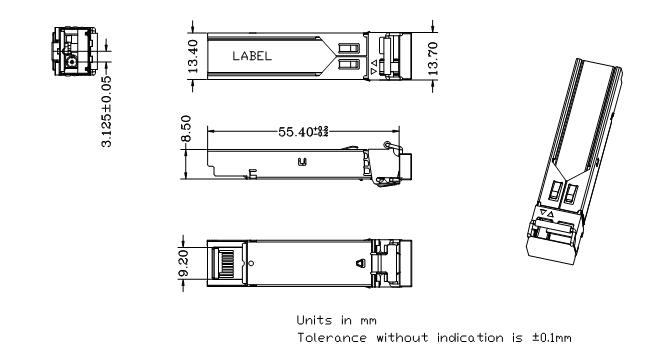

Dimensiones del paquete

Longitud de onda	Color del pestillo
TX 1310nm	Azul
1550nm TX	Amarillo

Información sobre pedidos

Número de parte	Descripción

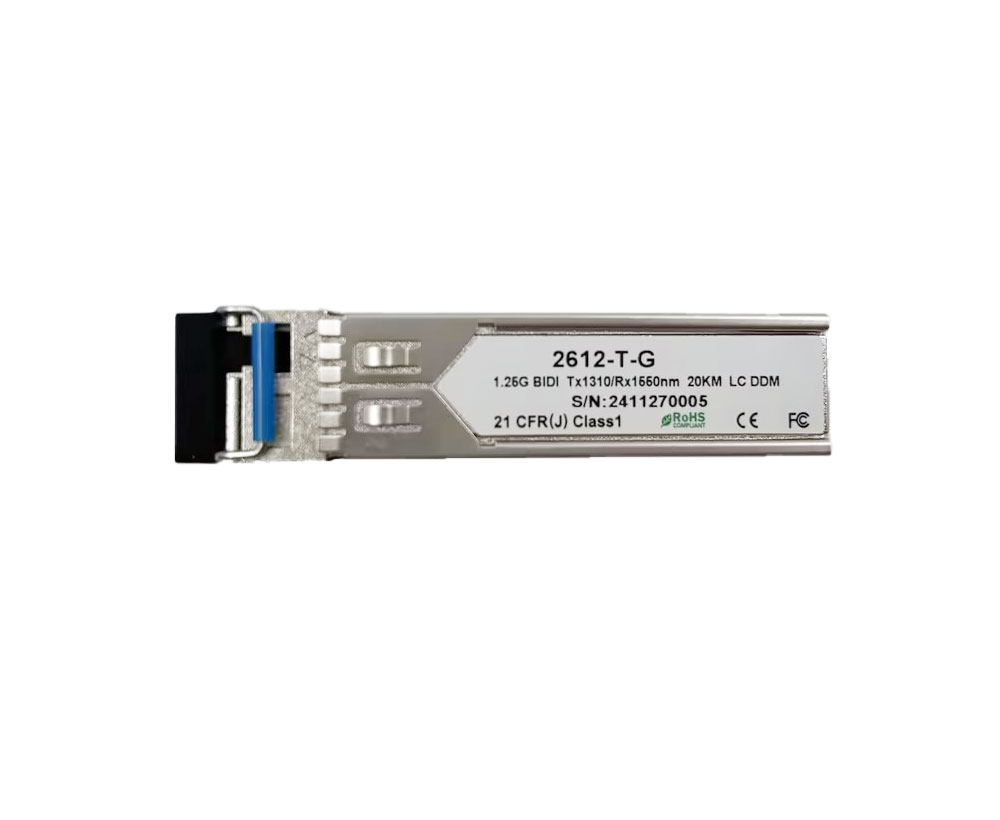

2612-T-G	SFP BIDI, 1,25G ,1310/1550nm, los 20Km, -40 ~ 85 ℃, con DDM

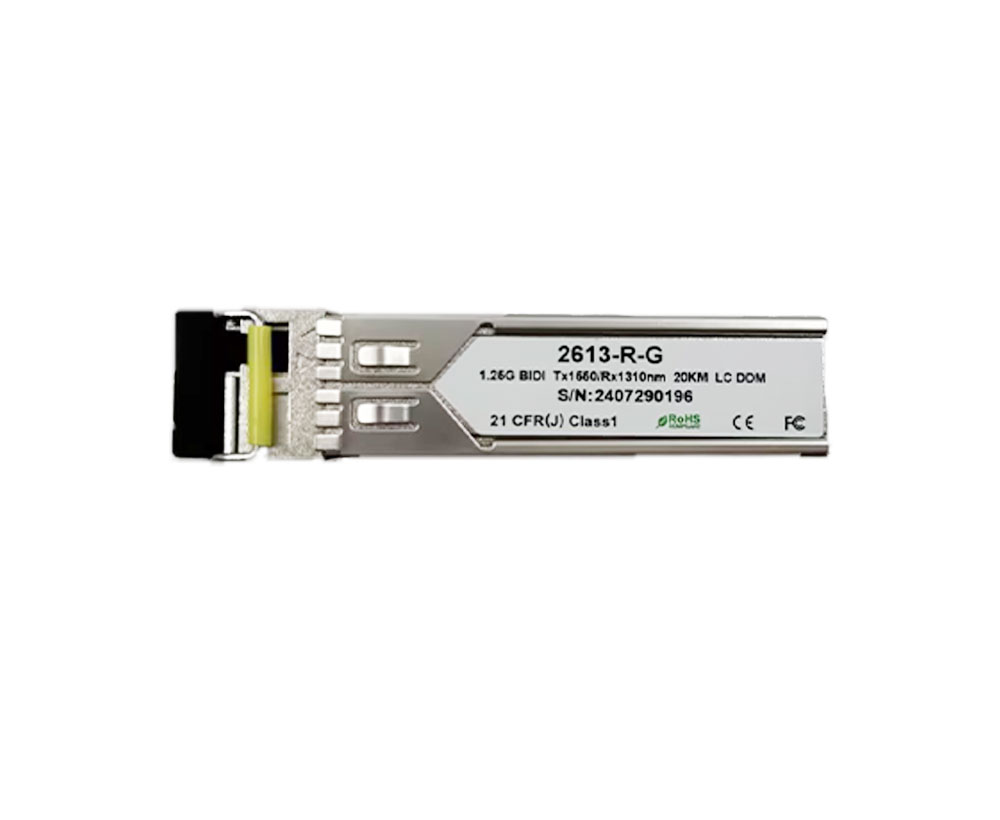

Por 2613-R-G	SFP BIDI, 1,25G ,1550/1310nm, los 20Km, -40 ~ 85 ℃, con DDM

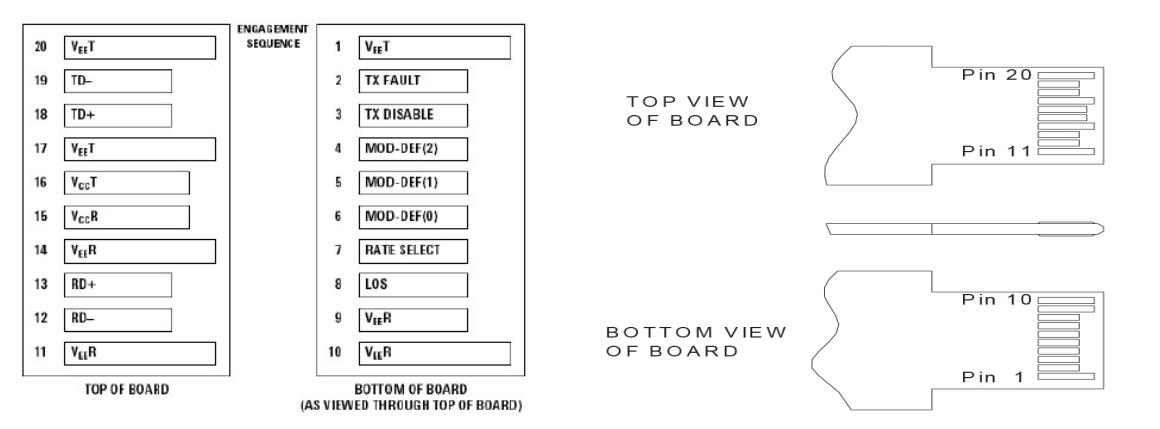

PEn Defintion y funciones

Pin	Símbolo	Nombre/Descripción	Notas
1	Veet	Tx tierra
2	Falla de Tx	Indicación de la falta del Tx, salida abierta del colector, “H” activo	1
3	Desactivar Tx	Entrada de LVTTL, pull-up interno, Tx inhabilitado en “H”	2
4	MOD-DEF2	2 alambre interfaz serial de entrada/salida de datos (SDA)	3
5	MOD-DEF1	Entrada de reloj de interfaz serial de 2 hilos (SCL)	3
6	MOD-DEF0	Modelo presente indicación	3
7	Tasa de selección	Sin conexión
8	LOS	Rx pérdida de señal, salida de colector abierto, activo “H”	4
9	Veer	Tierra de Rx
10	Veer	Tierra de Rx
11	Veer	Tierra de Rx
12	RD-	Datos recibidos inversos hacia fuera	5
13	El RD	Datos recibidos fuera	5
14	Veer	Tierra de Rx
15	VccR	Fuente de alimentación de Rx
16	VccT	Tx fuente de alimentación
17	Veet	Tx tierra
18	TD	Transmitir datos en	6
19	TD-	Los datos de transmisión inversa en	6
20	Veet	Tx tierra

Notas:

1.Cuando es alto, esta salida indica un fallo láser de algún tipo. Baja indica funcionamiento normal. Y debe ser levantado con una resistencia 4,7-10KΩ en la placa host.

2.La desactivación de TX es una entrada que se utiliza para apagar la salida óptica del transmisor. Se tira hacia arriba dentro del módulo con una resistencia de 4,7-10KΩ. Sus estados son:

Bajo (0-0,8 V): Transmisor encendido (> 0,8, <2,0 V): Indefinido

Alto (2,0 V ~ Vcc 0,3 V): Transmisor Desactivado Abierto: Transmisor Desactivado

3.Mod-Def 0,1,2. Estos son los pines de definición del módulo. Deben ser levantados con un 4,7 K-10KΩResistencia en la placa del host. El voltaje de pull-up estará entre 2,0 V ~ Vcc 0,3 V.

Mod-Def 0 ha sido conectado a tierra por el módulo para indicar que el módulo está presente

Mod-Def 1 es la línea de reloj de la interfaz en serie de dos cables para ID serie

Mod-Def 2 es la línea de datos de la interfaz en serie de dos hilos para la identificación serial

4.Cuando es alto, esta salida indica pérdida de señal (LOS). Baja indica funcionamiento normal.

5.RD /-:Estas son las salidas diferenciales del receptor. Son líneas diferenciales acopladas AC 100Ω que deben ser terminadas con 100Ω (diferencial) en el usuario SERDES. El acoplamiento de CA se realiza dentro del módulo y, por lo tanto, no se requiere en la placa host.

6.TD /-:Estas son las entradas diferenciales del transmisor. Son líneas diferenciales acopladas a CA con terminación diferencial de 100 Ω dentro del módulo. El acoplamiento de CA se realiza dentro del módulo y, por lo tanto, no se requiere en la placa host.

Especificaciones de diagnóstico digital

Los transceptores se pueden utilizar en sistemas host que requieren diagnósticos digitales calibrados interna o externamente.

Parámetro	Símbolo	Unidades	Min.	Max.	Exactitud	Nota
Temperatura del transceptor	DTemp-E	°C	-5	75	± 5 °C
Tensión de alimentación del transceptor	DVoltage	V	2,8	4,0	± 3%
Corriente de sesgo del transmisor	DBias	MA	2	80	± 10%	1
Potencia de salida del transmisor	DTx-Potencia	DBm	-12	0	±3DB
Potencia de entrada media del receptor	DRx-Potencia	DBm	-25	0	±3DB
